Nowa aktualizacja --- I.C.T SMT LED Elastyczna seria Maszyna Maszyna M


W 2022 r. Ulepszyliśmy sprzęt serii M Series Pick and Place Machine.

Jak wszyscy wiemy, Maszyna Pick and Place Series Series jest używana głównie do produkcji lamp LED. Jego pozycjonowanie jest skierowane do małych i średnich producentów LED lub firm LED, które właśnie założyły firmę. Ze względu na niską początkową inwestycję wyniki kosztów są bardzo wysokie.


Nowy wygląd


Maszyny Pick and Place Series Series obejmują model off-line i on-line, w którym można wybrać 8 głowic montażowych lub 10, w zależności od wymagań pojemności. Oczywiście 10 prędkości jest szybsza, a zdolność produkcyjna jest wyższa.


Maszyna Pick and Place LED LED ICT

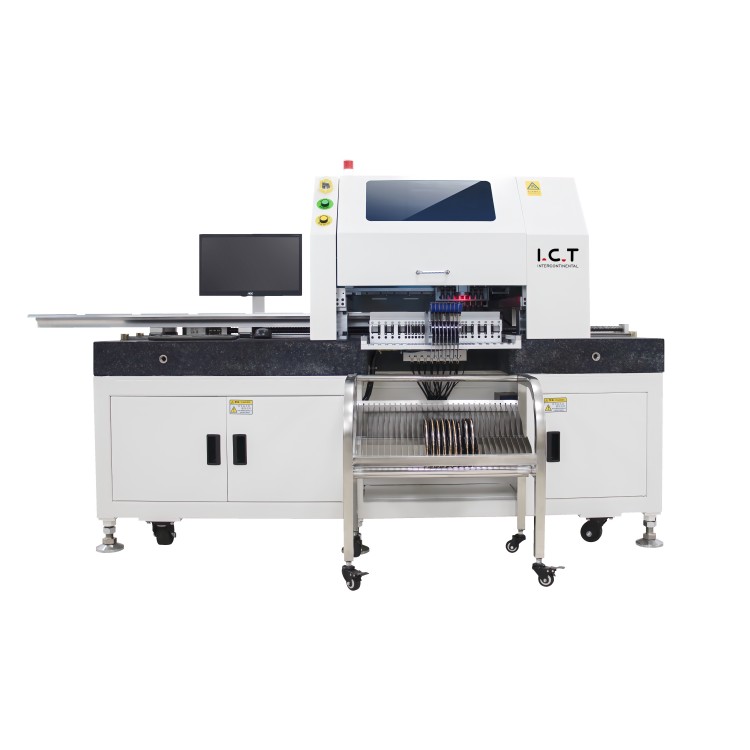

Model off-line I.C.T-OFM8/10

Maszyna Pick and Place LED LED ICT

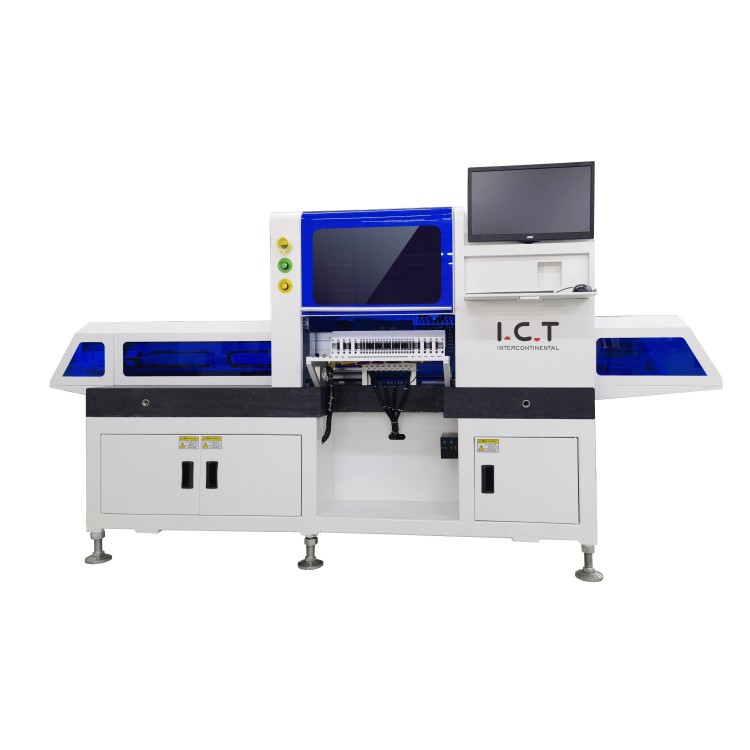

Model on-line I.C.T-ONM8/10

Maszyna Pick and Place LED LED ICT

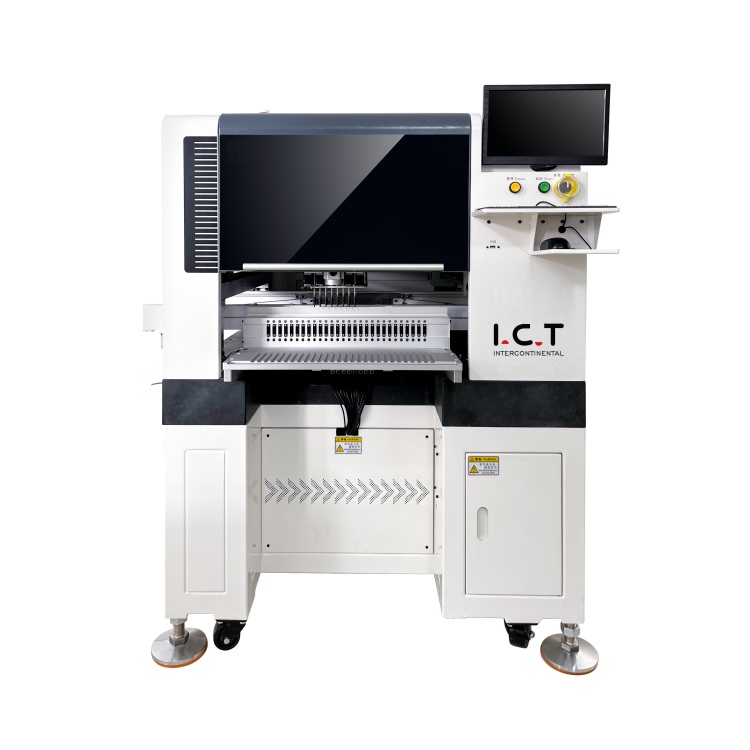

Model on-line I.C.T-OIM8/10



Pod względem wyglądu największą różnicą między maszyną do umieszczania serii M a poprzednim jest dodanie marmuru. Pod względem wyglądu największą różnicą między maszyną do umieszczania serii M a poprzednim jest dodanie marmuru. Często widzimy obecność marmuru w innym sprzęcie SMT, ze względu na dużą wagę marmuru, umieszczanie go w sprzęcie może obniżyć środek ciężkości sprzętu. Sprawia, że ​​urządzenie jest bardzo stabilne podczas pracy i nie będzie wstrząsnąć w przód iw tył. Innym sprzętem I.C.T SMT, które zawierają marmur, to AOI , a zarówno V8 , jak i V5000H mogą zobaczyć obecność marmuru.


Pod względem prędkości maszyna do umieszczania serii M również została znacznie ulepszona.
Stary wyposażenie wynosi 38000 cm, regularna prędkość ulepszonych 8 głowic montażowych może osiągnąć 50000 cm, najszybciej może osiągnąć 67000 cm; Regularna prędkość 10 głównych głowic może osiągnąć 55000 cm, najszybszy może osiągnąć 80000 cm.

Prędkość jest o 31,5% wyższa niż wcześniej, a dokładność nie jest utracona. Obecny postęp mechaniczny może osiągnąć ± 0,01 mm i możesz poczuć szybkie wrażenia nowej maszyny w poniższym filmie.




Nowe systemy


Nowe ulepszenie systemu poprawia jakość produktu i przedłuża żywotność maszyny.


Maszyna Pick and Place LED LED ICT

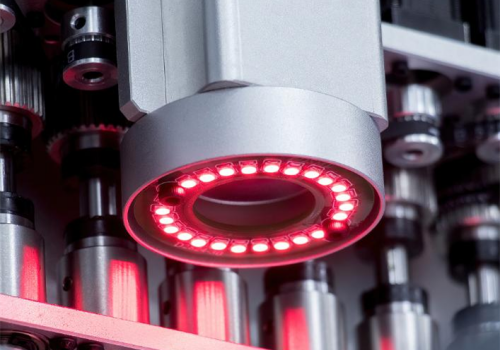

System widzenia

-Pcb

Nowa kamera do oznaczania PCB wykorzystuje jednolite pierścieniowe i wysokie jasność koncentryczne źródło światła. Nadaje się do szalików cynowych, miedzianych, spryskiwania cyny, FPC i innych PCB.

Maszyna Pick and Place LED LED ICT

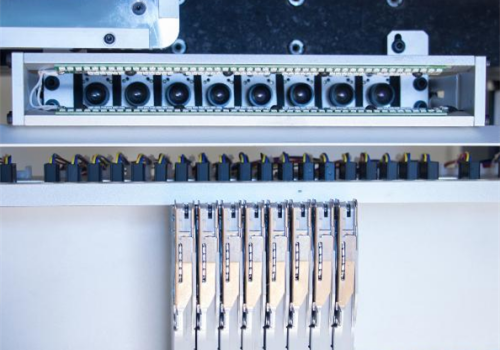

System widzenia

-Część

Kamera komponentowa przyjmuje 6-10 PCS w rzędu, precyzyjne kamery, kwadratowe wiele źródeł światła, 0-sekundowa technologia rozpoznawania, może skutecznie zidentyfikować części kwadratowe 0402-15 mm.

Maszyna Pick and Place LED LED ICT

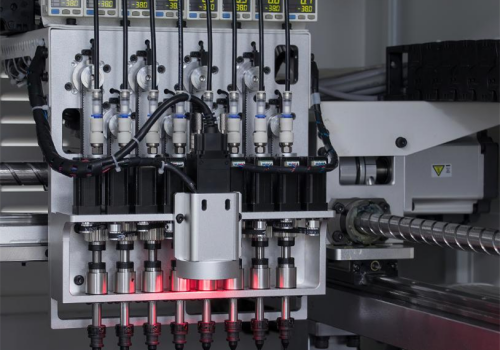

System sterownika

-Mount Head

Każda głowica dyszy jest napędzana przez niezależny silnik serwosko-osi Z, niezależny silnik kąta obrotu i importowany wrzeciono NSK/THK oraz koncepcję koncepcji lekkiej struktury głowy.

Maszyna Pick and Place LED LED ICT

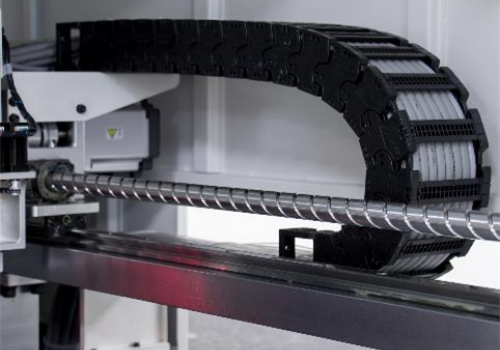

System sterownika

-Xy oś

Oś XY przyjmuje Japan Servo Silnik i System napędowy, japońską precyzyjną śrubę kulową i wysoki elastyczny łańcuch czołgów, aby zapewnić dokładność i niezawodność szybkiej pracy.

Maszyna Pick and Place LED LED ICT

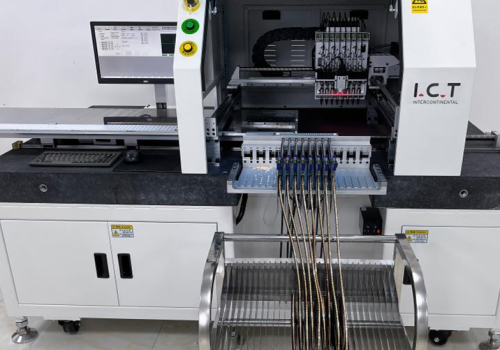

System platformy

-Marmur

Przyjmowana jest wysoka precyzja i marmurowa platforma wysokiej jakości, aby uniknąć problemu dokładności spowodowanego stresem.

Maszyna Pick and Place LED LED ICT

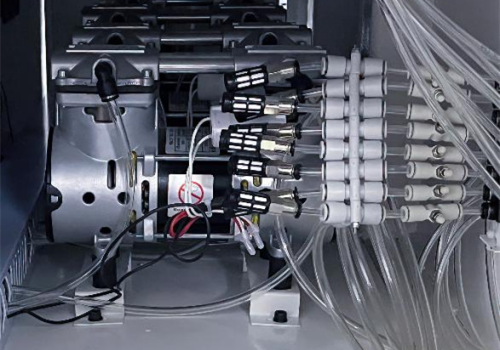

Próżnia

system

Maszyna jest wyposażona w wiele grup niezależnych generatorów próżniowych, aby zapewnić stabilność próżni dla dużych komponentów, takich jak LED.



Szersza aplikacja

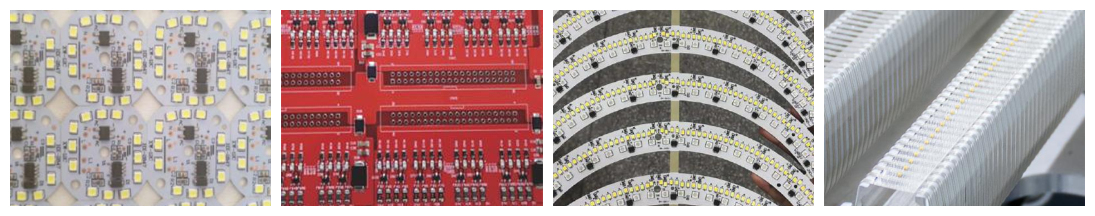

Zdecydowanie powiesz, że kupowanie MOUNTER LED, oczywiście rozważa model online. W rzeczywistości maszyny offline i miejsca mają również własną wartość komercyjną. Teraz istnieje wiele specjalnych płyt LED, których nie można przenosić przez szyny prowadzące, więc specjalne płyty LED można umieścić tylko na platformie wałów offline chipowych w celu przesyłania. Ta tablica LED jest szeroko stosowana w znakach reklamowych, być może w budynkach biurowych lub na drodze, powinieneś często widzieć te znaki reklamowe.
Podobnie jak w specjalnej płycie LED, znajduje się również lampa z drutu miedzianego. Jego zasadą montażu jest zamontowanie układu LED na dwóch miedzianych przewodach. Ta miedziana lampa druciana jest ogólnie nakładana na elastyczny pasek światła nad choinką.


PCB Chip Mounter


Jeśli chcesz omówić z nami większą wiedzę specjalistyczną w SMD LED, skontaktuj się z nami.
