Aplikacje PCBA w urządzeniach kosmetycznych
Wraz z rosnącym zapotrzebowaniem na urządzenia do higieny osobistej i estetyczne urządzenia medyczne w domu , branża technologii kosmetyków szybko się rozwija. Urządzenia te nie są już prostymi narzędziami do pielęgnacji skóry - są wyrafinowanymi urządzeniami do zdrowia i wellness zasilane precyzyjnymi elektroniką.
I.C.T wspierał globalnych producentów w produkcji PCBA szerokiej gamy osobistej elektroniki piękna i pielęgnacji skóry , w tym:
EMS (stymulacja mięśni elektrycznych) urządzenia toningowe twarzy
Prowadził maski terapii pielęgnacji skóry
RF (częstotliwość radiowa) narzędzia przeciwstarzeniowe i zaciskające skórę
Ultradźwiękowe środki czyszczące na twarzy
Inteligentne szczotki do czyszczenia podłączone przez aplikację lub Bluetooth
Produkty te łączą kompaktowe współczynniki z złożonymi systemami sterowania, wymagającym procesów montażu i zanurzenia o wysokiej dokładności. Trend w kierunku inteligentnych urządzeń odnowy biologicznej nadal napędza innowacje w tym sektorze.
Smart Factory Solution dla urządzeń kosmetycznych PCBA Manufacturing
W marcu 2025 r. I.C.T dostarczył w pełni zautomatyzowaną linię produkcyjną SMT i DIP wiodącemu producentowi produktów Smart Beauty Technology. Ich PCBA, mierzący 275 mm x 255 mm, został zaprojektowany do użytku w wysokiej klasy osobistych urządzeniach do pielęgnacji skóry o ścisłej tolerancji i konstrukcji obwodów wielofunkcyjnych.
Przepływ procesu SMT:
Oznaczanie laserowe → Drukowanie wklejania lutu → Kontrola SPI → Umieszczenie komponentów SMT → STOWANIE DOTYCZĄCE (10 stref ogrzewania) → Kontrola AOI → PCB Przewracanie do montażu dolnej części

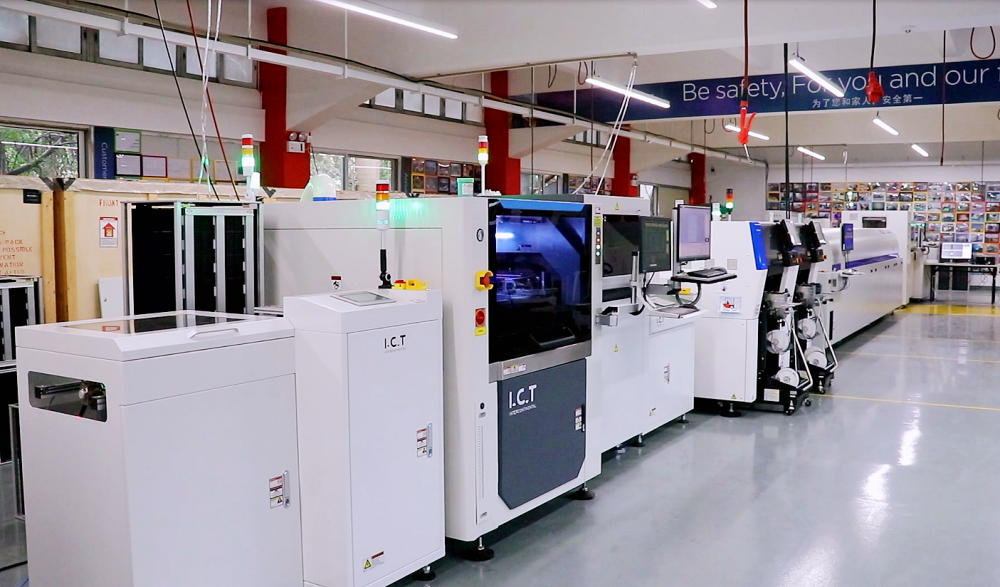

Konfiguracja linii produkcyjnej SMT
Zbuduj swoją bardzo precyzyjną linię SMT z I.C.T - skontaktuj się z nami teraz >>>
Przepływ procesu zanurzenia
Insercja komponentu ręcznego → Komponent poziomy i nieparzysty Auto-insercja → strumienia natryskowego → lutowanie fali → Testowanie w obwodzie (FCT) → cięcie PCB (CUT) → Ostateczne opakowanie i przechowywanie przechowywania
Konfiguracja linii produkcyjnej dip (strona botów)
Linia insercji --------- -----------Podstawowe insertio n
Lutowanie fali --------- -----------lutowanie komponentów wtyczki
FALE Unloader --------- -------- PCB przenośnik
Linia paska montażowego --------- -------- przenośnik PCB
Konfiguracja linii produkcyjnej dip (górna strona)
Ładowarka lutownicza fali PCB --------- ---------- Transfer PCB
Pozioma maszyna do insercji --------- --------- automatyczne wstawienie komponentów
Przenośnik PCB ------------------ --------------------- PCB Transfer
Przenośnik PCB ------------------ --------------------- Umieszczenie urządzeń
Nieparzysty wstawienie machin e ---------- --------- automatyczne wstawienie komponentów
Linia wstawiania ------------------ ------------------ Wstawienie ręczne
Maszyna rozpylająca ---------------- --------------- Struk natryskowy
Fala lutownicza ----------- ------------ lutowanie komponentów wtyczki
Rozładunek pasa lutowniczego ---------- -------- PCB przenośnik
AGV Robot ------------------- ------------------ Przeniesienie zwrotu
Linia paska montażowego --------------- -------------- PCBA Transfer
Tester FCT ------------------- ----------------------- test funkcji PCBA
V-cut ----------------------- -------------------- PCBA Depaneling
Linia montażowa zanurzenia
Linia insercji ręcznych zanurzenia
Skonfiguruj swoją linię dipu dla elektroniki kosmetycznej - Porozmawiaj z I.C.T dziś >>>
Kluczowa konfiguracja i wydajność
| Specyfikacja | funkcji |
| Pojemność SMT | 2160 szt./H. |
| Pojemność zanurzenia | 2160 szt./H. |
| Maksymalna szerokość PCB | 340 mm |
| Max zużycie energii | 260 kW |
| Operatywne obciążenie mocy | 52 kW |
| Ślad linii całkowity | 42 m x 12m = 504㎡ |
| Wymagania siły roboczej | 30 (5 inżynierów, 23 operatorów, 2 QC)
dostosowane zgodnie z produktem, a także popytem |
Ta linia jest odpowiednia do elektroniki odnowy biologicznej w środku do wysokości, zwłaszcza kompaktowej produkcji PCBA dla inteligentnych urządzeń do twarzy i elektroniki higieny osobistej napędzanej sztucznej inteligencji.
Wideo z prawdziwego studium przypadku
Przeglądaj, w jaki sposób I.C.T pomógł globalnej marce elektroniki piękności zautomatyzować ich fabrykę.
Rozwiązywanie wyzwań produkcyjnych w urządzeniach piękności PCBA
PCB urządzeń kosmetycznych należą do najbardziej złożonych i wrażliwych zespołów w elektronice wellness konsumenckich. Produkcja ich wymaga rozwiązywania wielu problemów procesowych dzięki precyzyjnym inżynierii i inteligentnym rozwiązaniom fabrycznym.
1. Dokładność wysokiej umieszczania
Podczas montażu SMT komponenty muszą być dokładnie umieszczone na podkładkach PCB. Ponieważ komponenty stają się mniejsze i węższe przypominające, dokładność umieszczenia staje się bardziej krytyczna.
* Rozwiązanie:
Wdrażamy bardzo precyzyjne importowane maszyny do umieszczania z dokładnością do umieszczania do ± 30 μm. Ponadto kamery o wysokiej rozdzielczości umożliwiają dokładne rozpoznawanie urządzeń drobnych, takich jak BGA i QFP, zapewniając niezawodność w zespole PCB urządzeń do higieny osobistej.
2. Różnorodność komponentów pod względem wielkości i kształtu
PCB z kosmetyków często zawierają szeroką gamę komponentów - rezystory, kondensatory, wióry, złącza - każdy różnią się rozmiarem i kształtem.
* Rozwiązanie:
Aby zarządzać tym, stosujemy konfigurację 1+1: jeden szybki stempel dla małych komponentów pasywnych (np. Kondensatory, rezystory) i jeden wielofunkcyjny córka dla większych elementów, takich jak złącza i ICS. Takie podejście maksymalizuje wydajność i kompatybilność dla osobistej elektroniki piękna i pielęgnacji skóry.
3. Jakość drukowania wklejania lutu
Spójny i dokładny druk pastowy lutowniczej ma kluczowe znaczenie dla udanych procesów SMT.
* Rozwiązanie:
Przed wydrukowaniem pasta lutownicza jest doprowadzana do temperatury pokojowej i odśrodowo mieszana za pomocą miksera pasty lutowniczej w celu aktywowania jego właściwości. Następnie używamy bardzo precyzyjnej drukarki szablonowej z dokładnością ± 0,025 mm, zapewniając optymalną jakość złoża lutu dla inteligentnych urządzeń odnowy biologicznej.
4. Niezawodność lutowania i kontrola termiczna
W przypadku długoterminowej niezawodności urządzeń niezbędna jest precyzyjna kontrola profilu reflow.
* Rozwiązanie:
Używamy profesjonalnego sprzętu do profilowania refilowania i szkolamy klientów do weryfikacji ustawień temperatury na początku każdej zmiany. Nasz 10-strefowy piekarnik z rozdzielczością zapewnia stałą kontrolę termiczną na PCB, wspierając trwałość estetycznych urządzeń medycznych w domu.
5. Kompatybilność materiału i rozpraszanie ciepła
Różne komponenty mają różne wrażliwość ciepła. Nierówne rozkład ciepła może uszkodzić wrażliwe części podczas odbicia.
* Rozwiązanie:
Nasze 10-strefowe piekarniki zaczynają się od niskotemperatury i stadiów nasiąkania, a następnie stopniowe ogrzewanie pasujące do profilu ciepła każdego komponentu. Projekt cyrkulacji powietrza w małych pętlach piekarnika delikatnie kieruje ciepłe powietrze wokół połączeń lutowniczych, aby zmniejszyć wstrząs cieplny i zapewnić płynne przejścia.
6. Szybkość i wydajność umiejscowienia
Wydajność jest kluczem do produkcji inteligentnych urządzeń kosmetycznych, ale szybkość nie może zagrażać dokładności.
* Rozwiązanie:
Oddzielając małe i duże komponenty w równoległym montażu, linia osiąga prędkość teoretyczną o 180 000 cph i rzeczywistą wydajność 90 000–100 000 cph, optymalizując przepustowość dla inteligentnej elektroniki zdrowia i dobrego samopoczucia.
7. Kontrola i kontrola jakości
Kontrola po zastawie jest niezbędna do wykrycia niewspółosiowości, mostów lutowniczych lub szortów.
* Rozwiązanie:
Wyposażamy linię w automatyczne systemy kontroli optycznej (AOI) w celu monitorowania i sprawdzania jakości każdej płyty, zapewniając najwyższą spójność między partiami.
8. Kontrola środowiska
Czynniki środowiskowe, takie jak fluktuacje wilgotności i temperatury, mogą wpływać na jakość lutu i niezawodność PCB.
* Rozwiązanie:
Pomagamy klientom w projektowaniu warsztatów SMT, które spełniają standardy Cleanroom w pokoju ISO 14644. Warunki warsztatowe są utrzymywane w temperaturze 24 ± 2 ° C i 40–60% wilgotności, zapewniając sprzęt i stabilność procesu w przypadku wrażliwych PCB z technologii piękności.
Dlaczego I.C.T?
Oferujemy nie tylko sprzęt, ale kompletne rozwiązania na poziomie fabrycznym , od projektowania układu po instalację i usługi posprzedażne. Systemy I.C.T są tworzone do:
Dopasuj małe i nieregularne projekty urządzeń kosmetycznych
Zapewnij precyzję i powtarzalność
Popraw zapewnianie jakości
Zwiększ wydajność produkcji
Zapewnij globalne wsparcie lokalne
