Możesz zapytać, czy używanie azotu w procesach piekarnika rozdzielczego jest dobre dla Twojej linii produkcyjnej. Technologia piekarnika dmuchania azotu pomaga zatrzymać utlenianie podczas lutowania. To sprawia, że stawy są silniejsze i bardziej niezawodne. Zgromadzenia motoryzacyjne, wojskowe i BGA często potrzebują lepszej jakości. Musisz pomyśleć o lepszych wynikach oraz dodatkowych kosztach i sprzęcie. Twój wybór powinien pasować do celów produktu i zasad jakości.
Używanie azotu w piekarnikach rozdzielowych zatrzymuje utlenianie. To sprawia, że stawy lutu są silniejsze i bardziej niezawodne. Azot stanowi bezpieczną przestrzeń bez tlenu. Pomaga to lutować lepiej i obniża wady. Ta technologia jest dobra dla wrażliwych produktów. Należą do nich urządzenia motoryzacyjne, wojskowe, BGA i medyczne. Reflow azotu sprawia, że proces ten jest bardziej stabilny. Oznacza to mniej błędów i wyższe plony pierwszego przejścia. Piece azotowe i gaz kosztują więcej pieniędzy. Najpierw pomyśl o wielkości produkcji i budżecie. Musisz kontrolować poziom azotu, czystości i poziomu tlenu. Utrzymuje to wysokiej jakości i zatrzymuje wady. Azot pomaga w lutowaniu wolnym od ołowiu. Pozwala używać niższych temperatur i chroni delikatne części. Istnieją inne opcje, takie jak zaawansowany strumień lub inne gazy. Ale azot daje silne korzyści dla potrzeb o wysokiej niezawodności.
Azot jest stosowany w procesach piekarnika w celu stworzenia bezpiecznej przestrzeni podczas lutowania. Azot działa jak tarcza i trzyma tlen z dala od stawów lutowniczych. Pomaga to zatrzymać utlenianie, co może powodować słabe połączenia. Kiedy używasz azotu w piekarniku, w środku jest bardzo mało tlenu. Ta zamknięta przestrzeń zapewnia czystsze i silniejsze połączenia lutownicze, które trwają dłużej.
Wskazówka: azot w technologii piekarnika donfowowego jest bardzo przydatny, gdy pracujesz z częściami wrażliwymi lub potrzebnymi do bardzo niezawodnego.
Standardowy piekarnik z podbudowy wykorzystuje powietrze jako główny gaz. Podczas lutowania tlen w powietrzu może reagować z metali. To sprawia, że tlenki na twoich częściach i wklejeniu lutu. Tlenki te mogą powodować złe zwilżanie i słabe stawy.
Azot w systemach piekarnika odbicia to zmienia. Napełniasz piekarnik azotem, który wypycha większość tlenu. To wprowadza ważne zmiany:
Istnieje mniej utleniania stawów lutowych.
LUTERA lepiej rozprzestrzenia się i bardziej równomiernie obejmuje podkładki.
Dostajesz mniej problemów, takich jak mosty lub nie-nasycające.
Proces jest bardziej stabilny, nawet w przypadku szybkich linii SMT.

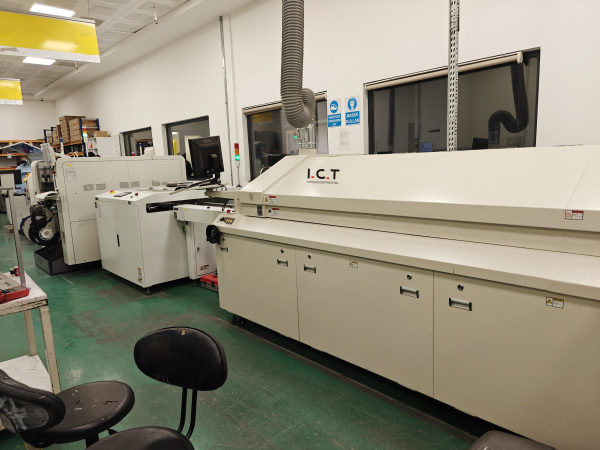

Niektóre piekarniki, takie jak I.CT LYRA733N , są wytwarzane do użytku azotu, . te piece mają silne systemy ochrony azotu. Pomagają ci szybko i niezawodnie wytwarzać produkty z dobrą kontrolą.
Musisz uważnie obserwować poziom tlenu w azotu w piekarniku rozdzielczym. Większość firm chce tlenu poniżej 1000 ppm. Niektóre produkty, które muszą być bardzo niezawodne, potrzebują jeszcze mniej, takich jak 100 ppm lub niższe. Mniej tlenu oznacza mniej utleniania i lepszych stawów lutowych.
UWAGA: Strefy temperaturowe w azotu w piekarniku rozdzielczym działają tak jak w regularnych piecach. Nadal ustawiasz podgrzewanie, namoczenie, reflow i chłodzenie. Dużą różnicą jest kontrolowane powietrze, a nie ustawienia ciepła.
Kiedy podgrzewasz metal w piekarniku z rozdzielczością, zdarza się utlenianie. Tlen w powietrzu reaguje z metalem i pastą lutowniczą. To sprawia, że tlenki, które powstrzymują lutowanie przed wypływem. Słabe stawy mogą tworzyć się z powodu tych tlenków. Używanie azotu w procesach pieca rozdzielczego usuwa większość tlenu. To prawie powstrzymuje utlenianie.
Od razu zauważasz zmianę. Połączenia lutownicze wyglądają jaśniej i czystsze. Przy mniejszym utlenianiu jest mniej wad i mniej przeróbki. Czyszczenie pozostałości strumienia lepkiego wymaga mniej czasu. Wiele firm twierdzi, że używa pozostałości strumienia lutu do 66%. Oznacza to mniej awarii testów igły i lepsze wyniki elektryczne.
Wskazówka: czystsze stawy i mniej pozostałości pomagają spełnić surowe zasady jakości, szczególnie w przypadku samochodów i produktów wojskowych.
Chcesz, aby każdy staw lutowniczy był silny i długi. Technologia azotu w piekarniku z relflow pomaga to zrobić. Azot sprawia, że bezowodsza przestrzeń, która pomaga lutować lepiej. LUTA rozprzestrzenia się bardziej równomiernie i produkuje lepsze filety. Jest to bardzo ważne w przypadku zespołów drobnych i wolnych od ołowiu.
Badania pokazują, że azot może obniżyć szybkość defektów o ponad połowę. Na przykład:
Wady spadły z 82 do 37 na milion po użyciu azotu.
Wydajność pierwszego przejścia wzrosła o 5-7%, więc mniej płyt wymaga naprawy.
Testy warunków skrajnych wykazały, że jedna część nie powiodła się 183 razy w powietrzu, ale tylko 3 razy z azotem.
LUTER rozprzestrzenia się również lepiej w niższych temperaturach. Na przykład lutownik 63Sn/37 pB rozprzestrzenia się w 205 ° C z tlenem mniejszym niż 10 ppm, ale potrzebuje 270 ° C przy 1000 ppm. Niższe temperatury pomagają chronić wrażliwe części i oszczędzać energię.
Potrzebujesz stałego procesu, aby utrzymać wysoką jakość i niskie koszty. Azot w systemach piekarnika donstrującej daje ten stały proces. Niak przestrzeni utrzymuje utlenianie przez cały czas przez cały czas. Widzisz mniej zmian w tym, jak wyglądają połączenia lutownicze i mniej przypadkowych problemów.
Testy siły zwilżania i kąta wykazują lepsze zwilżanie azotem, więc stawy są bardziej równe.
Azot obniża zużycie żucia i strumienia, dzięki czemu spędzasz mniej czasu na pielęgnacji lutowania.
Za każdym razem otrzymujesz te same wyniki, co jest ważne dla wytwarzania wielu produktów.
Uwaga: uzyskanie tych samych dobrych wyników pomaga zdobyć zaufanie klientów i zdać czeki o trudnej jakości.
Przejście na lutowanie bez ołowiu przynosi nowe problemy. Bez ołowiu lutu topi się w wyższym ogniu. To wysokie ciepło może zaszkodzić delikatnym częściom i płytom. Potrzebujesz sposobu, aby Twoje produkty były bezpieczne i dobre.
Technologia azotu w piekarniku z rozładkową bardzo pomaga w lutowaniu bez ołowiu. Azot wytwarza suchą, bezpieczną przestrzeń bez przepływu elektrycznego. To specjalne powietrze pomaga ci na wiele sposobów:
LUTERA LEPSZE rozprzestrzenia się i obejmuje podkładki bez pustych miejsc.
Strumień działa dłużej, więc połączenia są czystsze z mniejszym bałaganem.
Prawie nie ma utleniania. Pastna lutu nie powoduje tlenków, więc stawy pozostają silne.
Możesz użyć niższego ciepła do lutowania. To zapewnia delikatne części bezpieczeństwa przed zbyt dużym ciepłem.
Używanie bardzo czystego azotu daje jeszcze lepsze wyniki. Dostajesz mniej złych desek i potrzebujesz mniej naprawy.
Azot powstrzymuje pary wodne i inne złe gazy. Twoje stawy lutownicze pozostają czyste i silne.
Wskazówka: azot w systemach piekarnika relflow pomaga spełnić trudne zasady elektroniki samochodowej, medycznej i wojskowej. Możesz zrobić więcej tablic, mieć mniej błędów i wydawać mniej na naprawy.
Chcesz, aby każda płyta zdała sprawdzić za pierwszym razem. Azot pomaga to zrobić, zwłaszcza w przypadku płyt bez ołowiu i delikatnych.
Powinieneś pomyśleć o pieniądzach przed użyciem azotu w technologii piekarnika donflow. Pierwszy koszt jest wysoki. Wiele małych i średnich firm uważa to za duży problem. Musisz kupić specjalny sprzęt do używania azotu. Sprzęt ten kosztuje więcej niż normalne piekarniki rozruchowe.
Istnieją również koszty, które wciąż nadchodzą. Gaz azotu nie jest bezpłatny. Musisz za to zapłacić przez cały czas, aby piekarnik działał. Musisz także sprawdzić i zmienić azot w każdym biegu. To sprawia, że koszty biegu wzrosną.
Niektóre rzeczy, które kosztują więcej, to:
Na początku dużo płacisz za piekarniki, które wykorzystują azot.
Często wydajesz pieniądze na gaz azotowy.
Musisz kupić czujniki i monitory, aby utrzymać odpowiedni poziom azotu.
Uwaga: koszty te mogą się szybko stać, zwłaszcza jeśli tworzysz wiele desek lub potrzebujesz bardzo czystego azotu.
Używanie azotu w technologii piekarnika donflow jest trudniejsze. Musisz kontrolować temperaturę, prędkość, przepływ gazu i czystość. Musisz skonfigurować i zająć się większą liczbą sprzętu, takich jak zbiorniki azotu lub generatory. Twój zespół musi nauczyć się korzystać i naprawić te systemy.
Może być konieczne zmianę kroków procesu . Azot zmienia sposób, w jaki działa pasta lutownicza. Musisz cały czas oglądać poziomy tlenu. Jeśli krople lub czystość azotu są niskie, możesz uzyskać wady. Oznacza to, że Twój zespół potrzebuje więcej szkolenia i musi być ostrożny.
Wskazówka: Dobre szkolenie i jasne zasady pomagają zespołowi wykonać dodatkowe kroki i zatrzymać błędy.
Tombstoning ma miejsce, gdy podczas reflow unosi jeden koniec małej części. Wygląda jak niewielki nagrobek na planszy. Azot w procesach pieca rozdzielczego może czasem sprawić, że nagrobanie nastąpiło bardziej, szczególnie w przypadku małych wiórów.
Azot obniża utlenianie i pomaga luturowi lepiej. Może to sprawić, że lutowanie rozpływa się i porusza szybciej z jednej strony. Jeśli druga strona jest wolniejsza, część może wstać. Musisz uważnie obserwować swoje ustawienia. Zmiana profilu reflow, wklejania lub konstrukcji podkładki może pomóc temu zatrzymać.
UWAGA: Uważne strojenie i sprawdzanie często pomagają wcześnie znaleźć i naprawić nagrobek.
Możesz napotkać więcej problemów, gdy używasz azotu w procesie rozdzielania. Problemy te mogą zaszkodzić Twojej produkcji, pracownikom i zyskom.
Pierwszy koszt jest bardzo wysoki. Małe firmy mogą nie mieć wystarczającej ilości pieniędzy na fantazyjne piekarniki związane z rozdzielczością azotu. Systemy z podwójnymi szyldami mogą być zbyt drogie dla małych firm.
Tańsze opcje innych firm utrudniają utrzymanie niskich cen. W miejscach, w których pieniądze są ciasne, może być konieczne szybciej zaoszczędzić pieniądze lub pracować.
Trudno znaleźć pracowników, którzy wiedzą, jak używać i naprawić systemy rozrywki azotu. Jeśli nie masz wystarczającej liczby wyszkolonych ludzi, możesz mieć więcej błędów lub maszyn, które przestają działać.
Czasami trudno jest cały czas zdobyć dobry gaz azotowy. Jeśli dostawca się spóźnia, Twoja praca może zwolnić lub zatrzymać.
Istnieją zasady, które należy przestrzegać dla środowiska i bezpieczeństwa. Te zasady mogą się zmienić, więc musisz nadal uczyć się i zmienić proces w razie potrzeby.
UWAGA: Możesz poradzić sobie z tymi problemami, dobrze planując, trenując swój zespół i ściśle współpracując z dostawcami. Uczenie się o nowych zasadach i trendach pomaga uniknąć problemów i sprawić, że Twoja praca będzie płynnie.
Jeśli pracujesz z samochodami, wiesz, że elektronika musi trwać. Części samochodów stają w obliczu ciepła, zimna i wstrząsającego. Azot w piekarnikach odbijających pomaga wytwarzać silne stawy lutownicze. Twórcy samochodów używają wielu ECU, czujników i systemów bezpieczeństwa. Potrzebują one niezawodnych połączeń lutowniczych, aby dobrze działać.
Azot ogranicza utlenianie podczas lutowania. Daje to czystsze i jaśniejsze stawy. Dostajesz również mniej wad, co jest dobre dla bezpieczeństwa. Zasady samochodu, takie jak ISO 26262, wymagają wysokiej niezawodności. Azot pomaga spełnić te trudne zasady.
Samochody często używają lutu wolnego od ołowiu. Lolowanie wolne od ołowiu potrzebuje więcej ciepła, co może powodować większe utlenianie. Azot chroni twoje deski i utrzymuje silne stawy. Obniża również ryzyko korozji. Jest to ważne dla części, które napotykają ciepło, wodę i wstrząsanie.
Wskazówka: Zastosowanie azotu w piekarniku z rozbieżnością pomaga w przeprowadzaniu testów ciężkich samochodów.
Elektronika wojskowa musi pracować w bardzo trudnych miejscach. Spotykają się z ciepłem, zimnym i mokrym powietrzem. Muszą przetrwać drżąc i wstrząsy. Awaria nie jest dozwolona.
Azot w piekarnikach odbijających pomaga spełnić zasady wojskowe, takie jak MIL-STD-883. Dostajesz lepsze zwilżanie lutu i mniej pustych miejsc. Oznacza to, że twoje tablice mają mniej słabszych punktów. Azot zatrzymuje również utlenianie, co może powodować wczesną niepowodzenie.
Produkty wojskowe wykorzystują złożone części z niewielkimi przestrzeniami. Azot daje większą kontrolę nad procesem. Widzisz więcej nawet wyników i mniej przypadkowych problemów. Jest to ważne w przypadku systemów krytycznych misji.
Budujesz systemy radarowe, komunikacyjne i nawigacyjne.
Złożyłeś tablice kontrolne dla pojazdów, samolotów i statków.
Każde złącze musi przejść ścisłe kontrole.
Uwaga: Piece z rozdzielczością azotu pomagają zapewnić niezawodność i wydajność potrzeb wojskowych.
Części BGA i drobnych dotknięć mają małe podkładki blisko siebie. Lutowanie ich jest trudne. Nawet niewielki błąd może powodować duże kłopoty.
Azot w piecach rozruchowych ułatwia to zadanie. Tworzy bezpieczną przestrzeń, która zatrzymuje utlenianie. Pastna lutowa rozprzestrzenia się lepiej i równomiernie obejmuje podkładki. Otrzymujesz mniej mostów, otwiera i puste miejsca. Jest to ważne dla zatłoczonych desek i zaawansowanych projektów.
Uzyskujesz także lepsze wyniki dzięki lutowemu bez ołowiu. Azot pomaga zatrzymać problemy z głową i nie do zniesienia. Możesz użyć niższego ciepła, które zapewnia chipsy bezpieczeństwa.
| Korzyść | Wpływ na BGA/Fine Pitch |
Mniejsze utlenianie | Mniej problemów z lutowaniem |
Lepiej zwilżanie | Silniejsze, bardziej niezawodne stawy |
Niższa stopa pustki | Lepsza wydajność elektryczna |
Wskazówka: Piece z rozdzielczością azotu pomagają wprowadzać więcej dobrych desek i naprawić mniej błędów z częściami BGA i częściami.
Pracujesz w dziedzinie, w której życie ludzi zależy od twoich produktów. Urządzenia medyczne muszą przestrzegać ścisłych zasad bezpieczeństwa i niezawodności. Używanie azotu w piekarnikach rozdzielczych pomaga spełnić te wysokie standardy.
Kiedy tworzysz elektronikę medyczną, każdy staw lutowniczy musi być doskonały. Nawet niewielki błąd może sprawić, że urządzenie przestanie działać. Azot stanowi bezpieczną przestrzeń wewnątrz piekarnika. To zatrzymuje utlenianie i utrzymuje w czystości i silne stawy lutu. Widzisz mniej problemów i mniej lepkich rzeczy pozostałych na twoich deskach.
Uwaga: Zasady urządzenia medycznego, takie jak wytyczne ISO 13485 i FDA, powiedzmy, że musisz kontrolować każdy krok. Piece o rozdzielczości azotu pomagają przestrzegać tych zasad, zapewniając lepszą kontrolę.
Często używasz części, które są bardzo wrażliwe. Rozruszniki, pompy infuzyjne i sprzęt testowy używają małych wiórów i części drobnych. Potrzebują starannej pracy podczas lutowania. Azot pomaga lutownikowi pasty rozprzestrzeniać się i lepiej płynąć. Dostajesz mocne stawy bez pustych miejsc lub mostów.
Oto kilka głównych korzyści z stosowania azotu na urządzenia medyczne:
Ulepszona niezawodność złącza lutu: azot obniża utlenianie, więc stawy trwają dłużej.
Zespoły czystsze: mniej lepkie rzeczy oznaczają łatwiejsze czyszczenie i mniejsze ryzyko brudu.
Lepsza wydajność: widzisz mniej problemów, więc więcej płyt przechodzi pierwszą kontrolę.
Wsparcie dla lutowania wolnego od ołowiu: wiele urządzeń medycznych używa lutowania wolnego od ołowiu. Azot pomaga uniknąć problemów z wyższego ciepła.
Musisz także przechowywać rekordy kontroli i kontroli. Piece azotowe pozwalają oglądać i kontrolować poziomy tlenu. Możesz zapisać te liczby i pokazać dowód jakości inspektorom.
| Wymóg | Jak pomaga azot |
Wysoka niezawodność | Mniej problemów z lutowaniem |
Czystość | Mniej lepki strumień w lewo |
Zgodność regulacyjna | Lepsza kontrola procesu |
Wrażliwe komponenty | Niższa szansa na uszkodzenie ciepła |
Wskazówka: jeśli chcesz obniżyć ryzyko i zapewnić bezpieczeństwo pacjentom, zastanów się nad użyciem azotu w procesie rozdzielania. Ten wybór może pomóc Ci uniknąć wycofania i chronić swoje dobre imię.
Spotykasz się z trudnymi problemami w tworzeniu urządzeń medycznych. Piece o rozdzielczości azotu dają kontrolę i jakość, którą musisz dobrze sobie radzić.
Potrzebujesz stałego zasilania azotu, aby proces reflow działał dobrze. Wiele fabryk używa teraz generatorów azotu we własnej witrynie. Generatory te używają technologii PSA. Ta konfiguracja ma kilka dobrych punktów:
Nie płacisz za dostawę gazu ani wynajmu zbiorników.
Zawsze masz azot, kiedy go potrzebujesz, więc praca się nie kończy.
Możesz zmienić, jak czysty jest azot dla twoich produktów.
Pomagasz środowisku, nie korzystając z ciężarówek dostawczych.
Możesz lepiej zaplanować swoje koszty, ponieważ robisz własny azot.
Ale musisz pomyśleć o wysokich kosztach zakupu i skonfigurowania tych systemów. Generatory PSA potrzebują wyszkolonych pracowników i regularnych kontroli. Cena energii i materiałów może również zmienić całkowity koszt. Jeśli Twoja firma jest niewielka, te rzeczy mogą sprawić, że pomyślisz dwa razy.
Wskazówka: robienie azotu w Twojej witrynie pomaga przestrzegać bezpieczeństwa i zielonych zasad. Obniża również ryzyko związane z problemami z dostawą.
Kiedy wydajesz pieniądze na azot w technologii piekarnika Reflow, chcesz zobaczyć korzyści. Możesz sprawdzić swój ROI, patrząc na niektóre główne liczby:
Problemy z lutowaniem spadają o około 15-18% . Oznacza to mniej ustalania i lepszych produktów.
Używasz 20-25% mniej energii , więc oszczędzasz pieniądze na rachunkach.
Możesz sprawić, że tablice o około 20% szybciej, więc kończysz więcej w krótszym czasie.
Wydajność pierwszego przejścia może być lepsza do 15% dzięki inteligentnym elementom sterującym.
Używanie czujników IoT do cięć konserwacji zatrzymuje się o około 20%.
Możesz także uzyskać pomoc od rządu, takich jak ulgi podatkowe, za korzystanie z lepszych maszyn. Ponieważ coraz więcej osób chce samochodów, samolotów i gadżetów, Twoja inwestycja w piekarniki azotowe pomaga rosnąć.
UWAGA: Korzystanie z narzędzi Industry 4.0, takich jak AI i IoT, może pomóc Twojemu ROI jeszcze bardziej, obniżając błędy i oszczędzając zasoby.
Powinieneś spojrzeć na koszty tworzenia wielu płyt lub tylko kilka, aby sprawdzić, czy azot jest dobrym wyborem. Poniższa tabela pokazuje główne różnice:
| Czynnik | Produkcja o dużej objętości | Produkcja o niskiej objętości |
Koszt podaży azotu | Niższe na planszę (ekonomie skali) | Wyższe na planszę (koszty stałe rozprzestrzeniane na mniej jednostek) |
Inwestycja sprzętu | Łatwiejsze do uzasadnienia, szybszy zwrot | Dłuższy okres zwrotu |
Oszczędności operacyjne | Znaczące (energia, wady, przeróbka) | Skromny |
Spójność procesu | Wysoki wpływ na wydajność i jakość | Mniej zauważalna poprawa |
Jeśli zrobisz wiele tablic, możesz rozłożyć pierwszy koszt na więcej jednostek. To sprawia, że każda tablica jest tańsza. Oszczędzasz także więcej przed mniejszą liczbą błędów i szybszej pracy. Jeśli zrobisz tylko kilka płyt, koszt może nie być tego wart, chyba że potrzebujesz bardzo wysokiej jakości.
Wskazówka: Dodaj swoje oszczędności z mniejszej liczby błędów, niższe zużycie energii i lepsze plony. Pomaga to zobaczyć, jak szybko możesz odzyskać pieniądze.
Musisz kontrolować przepływ azotu w piekarniku rozdzielczym . Właściwy przepływ utrzymuje niski tlen i zapewnia bezpieczną przestrzeń do lutowania. Jeśli przepływ jest zbyt niski, tlen może wejść i spowodować utlenianie. Jeśli przepływ jest zbyt wysoki, marnujesz azot i wydajesz więcej pieniędzy. Większość firm twierdzi, że zaczyna się od przepływu, który pasuje do wielkości piekarnika i tego, co robisz. Możesz zmienić przepływ, oglądając poziomy tlenu i jak dobrze wyglądają stawy lutownicze.
Wskazówka: Użyj licznika przepływu, aby sprawdzić przepływ azotu. Zmień nieco przepływ na raz i zobacz, co się stanie.
Musisz obejrzeć kilka rzeczy, aby utrzymać swój proces stabilny. Poziom tlenu, czystość azotu i ciśnienie wszystkie mają znaczenie dla dobrych stawów lutowych. Umieść czujniki tlenu w ważnych miejscach w piekarniku. Te czujniki pokazują ci liczby od razu, abyś mógł działać szybko, jeśli coś się zmieni. Powinieneś również sprawdzić, jak czysty jest twój azot. Wysoka czystość oznacza mniej utleniania i lepszych stawów lutowych.
Prosta lista kontrolna pomaga pamiętać, co robić:
Sprawdź czujniki tlenu przed rozpoczęciem każdego biegu.
Zapisz czystość azotu w ustalonych czasach.
Obejrzyj wskaźniki ciśnieniowe, aby nie przegapić wycieków ani kropli.
Zachowaj dziennik wszystkich odczytów do kontroli i audytów.
| Parametr | Co monitorować | Jak często |
Poziom tlenu | PPM w każdej strefie | Każda partia |
Czystość azotu | % czystości | Codziennie |
Ciśnienie | psi lub bar | Każda zmiana |
Problemy mogą nadal się zdarzyć, nawet jeśli zrobisz wszystko dobrze. Jeśli zobaczysz więcej wad lub matowych połączeń lutowych, najpierw sprawdź przepływ azotu i czystość. Poszukaj wycieków w węży lub wyposażenia. Upewnij się, że czujniki działają i pokaż odpowiednie liczby. Jeśli tlen wzrośnie, zwiększ przepływ azotu lub sprawdź otwarte drzwi i luki w piekarniku.
Oto kilka typowych problemów i szybkich poprawek:
Wysokie utlenianie: Poszukaj wycieków, włącz przepływ azotu lub zmieniają filtry.
Niestabilne odczyty: Napraw lub zmień czujniki, które nie działają dobrze.
Nagłe spadki ciśnienia: Sprawdź linie zasilające i zbiorniki pod kątem wycieków.
UWAGA: Regularne kontrole i szybkie działanie, gdy alarmy się wyłączają, pomaga utrzymać azot w procesie rozdzielania piekarnika w stałym i bezpiecznym.
Możesz uzyskać lepsze lutowanie za pomocą zaawansowanej technologii strumienia. Współczesne strumienie pomagają zatrzymać utlenianie podczas reflow, nawet bez azotu. Strumienie te mają specjalne substancje chemiczne, które chronią metal przed tlenem. Zobaczysz mniej problemów i silniejsze połączenia lutowe z strumieniem wysokiej aktywności.
Niektóre strumienie działają dobrze z lutowem wolnym od ołowiu. Ktakują się, że pastowa lutownicza działała dłużej. Pomaga to tworzyć silne i błyszczące stawy. Nie musisz też czyścić tyle, ponieważ te strumienie pozostawiają mniej pozostałości.
Oto kilka dobrych rzeczy na temat technologii Advanced Flux:
Niższe ryzyko utleniania: strumień tworzy tarczę, która blokuje tlen z lutu.
Lepsze zwilżanie: lut rozprzestrzenia się płynniej na podkładkach i prowadzeniach.
Mniej pozostałości: spędzasz mniej czasu na sprzątaniu po rozdzielczości.
Oszczędności kosztów: Nie musisz kupować azotu ani specjalnych narzędzi gazowych.
Wskazówka: Zawsze testuj nowe strumienie z tablicami i częściami. Niektóre strumienie mogą działać inaczej z niektórymi metalami lub wykończeniami.
Możesz samodzielnie używać technologii strumienia lub z innymi zmianami procesowymi. Wiele firm wybiera ten sposób na zwykłą elektronikę lub gdy muszą zaoszczędzić pieniądze.
Masz więcej wyborów niż tylko azot do robienia obojętnej atmosfery w piekarniku rozdzielczym. Niektóre firmy używają innych gazów do obniżenia utleniania i lepszego lutowania.
Typowe alternatywy obejmują:
Argon: Argon jest obojętnym gazem, takim jak azot. Daje silną ochronę przed utlenianiem. Możesz użyć argonu do bardzo wrażliwych miejsc pracy lub gdy potrzebujesz bardzo czystego gazu. Argon kosztuje więcej niż azot, więc jest wykorzystywany do specjalnych potrzeb.
Tworzenie gazu: Jest to mieszanka azotu i wodoru. Tworzenie gazu pomaga usunąć tlenki z metalu. Dostajesz czystsze stawy, ale musisz zachować ostrożność, ponieważ wodór może się zapalić.
Dwutlenek węgla (CO₂): Niektóre procesy wykorzystują CO₂, aby stworzyć bezpieczną atmosferę. Nie jest używany, ale może pomóc w niektórych szczególnych przypadkach.
| Typ gazu | Główna korzyść | Typowy przypadek użycia |
Azot | Zmniejsza utlenianie | Automotive, wojskowy, BGA |
Argon | Wysoka czystość, obojętna | Medical, Aerospace, R&D |
Tworzenie gazu | Zmniejsza tlenki | Specjalistyczne, wysokiej niezawodności |
Co₂ | Aplikacje niszowe | Niektóre zastosowania przemysłowe |
Uwaga: każdy gaz ma swoje własne zasady bezpieczeństwa i koszty. Powinieneś sprawdzić lokalne zasady i porozmawiać ze swoim dostawcą gazu, zanim coś się zmieni.
Możesz wybrać najlepszą atmosferę do swojego procesu, myśląc o swoim produkcie, jakości i budżecie. Czasami wykorzystanie zaawansowanego strumienia i innego gazu razem działa najlepiej. Zawsze uważnie sprawdź wszelkie zmiany, aby upewnić się, że otrzymasz pożądane wyniki.
Kiedy używasz azotu w procesach piekarnika rozdzielczego, stawy lutownicze stają się silniejsze i widzisz mniej wad. Ale kosztuje więcej pieniędzy, a konfiguracja jest trudniejsza. Powinieneś pomyśleć o tym, czego potrzebuje Twój produkt, zasady jakości i ile możesz wydać. Spójrz na swój proces i to, co chcesz osiągnąć przed wprowadzeniem jakichkolwiek zmian. Jeśli nie masz pewności, co zrobić, poproś ekspertów w branży o poradę, aby pomóc Ci wybrać najlepszy sposób na linię produkcyjną.
Azot sprawia, że powietrze wewnątrz piekarnika są bezpieczne do lutowania. Utrzymuje tlen z dala od stawów lutowych. Zatrzymuje to utlenianie i pomaga w tworzeniu czystszych, silniejszych połączeń na płytkach obwodowych.
Nie każdy produkt elektroniczny potrzebuje azotu. Produkty dla samochodów, wojska i szpitali najbardziej wykorzystują je. Zwykłe gadżety, takie jak telefony lub telewizory, zwykle używają normalnego powietrza w swoich piecach.
Sprawdzasz czystość azotu ze specjalnymi czujnikami wewnątrz piekarnika. Większość pieca ma alarmy, które cię ostrzegają, jeśli spada czystość. Możesz zmienić, ile przepływa azot, aby utrzymać niski poziom tlenu.
Tak, używanie azotu oznacza, że masz mniej problemów, takich jak złe zwilżanie, mosty lub puste miejsca. Azot pomaga lutować lepiej rozprzestrzeniać się i sprawia, że stawy jest bardziej równe. Oznacza to, że więcej tablic przechodzi pierwszy test.
Azot jest bezpieczny i nie trujący, jeśli używasz go dobrze. Musisz bezpiecznie przechowywać gaz i wyemitować pokój. Zawsze naucz swojego zespołu, jak radzić sobie z azotem we właściwy sposób.
Wiele nowych piekarników pozwala wybrać powietrze lub azot dla każdego zadania. Możesz wybrać, co działa najlepiej dla każdej produkowanej partii. Pomaga to zachować elastyczność w fabryce.
Korzystanie z azotu kosztuje więcej, ponieważ potrzebujesz specjalnego sprzętu i gazu. Powinieneś pomyśleć o tych kosztach i lepszej jakości, jaką otrzymujesz. Robienie wielu desek zwykle sprawia, że warto tego kosztować.
Możesz użyć specjalnego strumienia lub innych gazów, takich jak argon zamiast azotu. Niektóre osoby używają lepszej pasty lutowniczej, aby pomóc w lutowaniu. Zawsze testuj nowe sposoby, aby upewnić się, że Twoje tablice nadal zaspokajają Twoje potrzeby jakościowe.
