I.C.T Dostarcza rozwiązania dla linii produkcyjnych SMT z automatyczną inspekcją optyczną (AOI)

AOI to skrót od Automatycznej Inspekcji Optycznej, która jest szeroko stosowana w przemyśle elektronicznym do sprawdzania wyglądu zespołu PCBA na tylnym końcu linii montażowej płytek drukowanych.Podstawową zasadą AOI jest ocena, czy badany obiekt spełnia normę, poprzez porównanie, czy istnieje duża różnica między badanym obiektem a standardowym obrazem przy użyciu technologii obrazu.AOI emituje 4-kolorowe źródło światła do płytki PCBA, która jest automatycznie skanowana przez kamerę przemysłową pod kątem katastrofalnych awarii, takich jak brakujące komponenty lub wady jakościowe.Dlatego jakość AOI zależy od możliwości obrazowania obrazu, możliwości analizy algorytmu i technologii dyskryminacji obrazu.I.C.T AOI radzi sobie dobrze w tych aspektach.

Niektórzy klienci będą zastanawiać się, czy zakup maszyny AOI jest konieczny, a jednym z rozwiązań poprawiających efektywność jakościową jest zastosowanie AOI.Jeśli usterkę można znaleźć na linii produkcyjnej, można ją natychmiast skorygować, co znacznie zmniejsza liczbę defektów, a informacje można przekazać z powrotem na przód linii produkcyjnej, co pozwala rozwiązać wiele takich samych problemów lub unikaj od przodu.

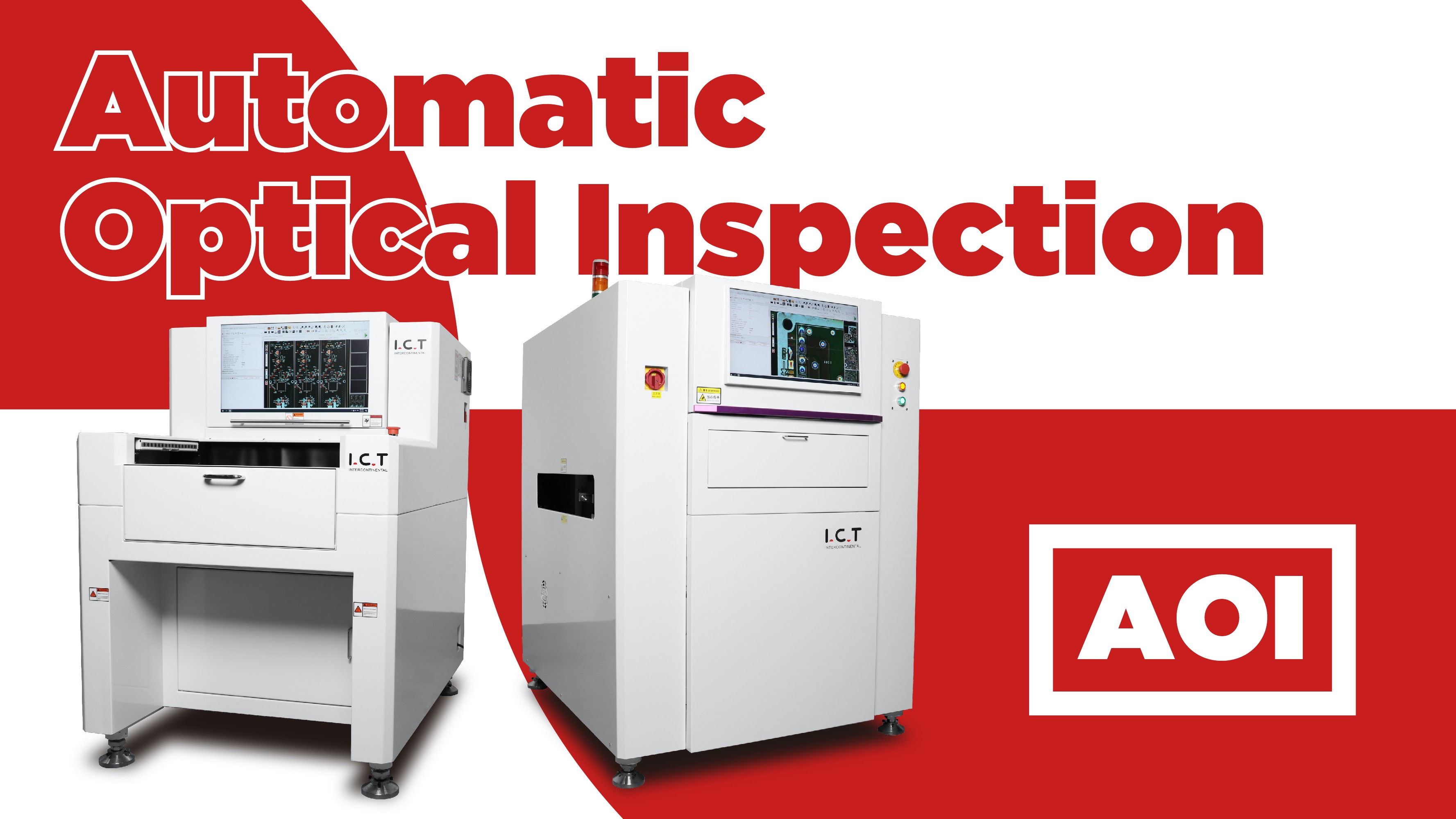

Wprowadzenie maszyny I.C.T AOI

I.C.T AOI ma dwie możliwości – Online i offline

Możesz zdecydować, który z nich wybrać, w oparciu o swoje możliwości i budżet. Istnieje kilka rodzajów AOI online, które są określane w zależności od linii produkcyjnej. I.C.T-V5000H służy do lutowania rozpływowego z przodu i z tyłu na liniach produkcyjnych SMT, zwykle umieszczanych w tylnej części pieca rozpływowego.Które należy umieścić z przodu pieca rozpływowego, aby przetestować stan SMTe Maszyna SMT.Umieszczony z tyłu lutowania rozpływowego służy do wykrywania PCBA po lutowaniu.

Obydwa I.C.T-V5200 I I.C.T-V5300 są umieszczone na końcu linii DIP i mogą szybko i dokładnie wykryć wszelkie problemy ze złączami lutowanymi.Różnica polega na tym, że I.C.T-V5200 zawiera funkcję odwróconą. Wykrywana jest jedna strona PCBA, druga strona jest wykrywana po inwersji.The I.C.T-V5300 to ulepszona wersja programu I.C.T-V5200.Ma dwa źródła światła i kamery na górze i na dole. Może wykryć jednocześnie górę i dół, co pozwala zaoszczędzić 2,2 razy czas wykrywania.

The I.C.T-VC5000 jest umieszczany w linii powlekania, na tylnym końcu Piec do utwardzania IR lub UV, aby sprawdzić PCBA po pokryciu.

Oprócz powyższych modeli online, model offline I.C.T-V8 ma również wysoki wolumen sprzedaży.Z tą różnicą, że do detekcji wymagane jest ręczne ustawienie tablicy przez osobę, pozostałe konfiguracje są takie same jak w przypadku modelu online, a dokładność i szybkość detekcji można nazwać idealną.

Zasada działania i charakterystyka AOI

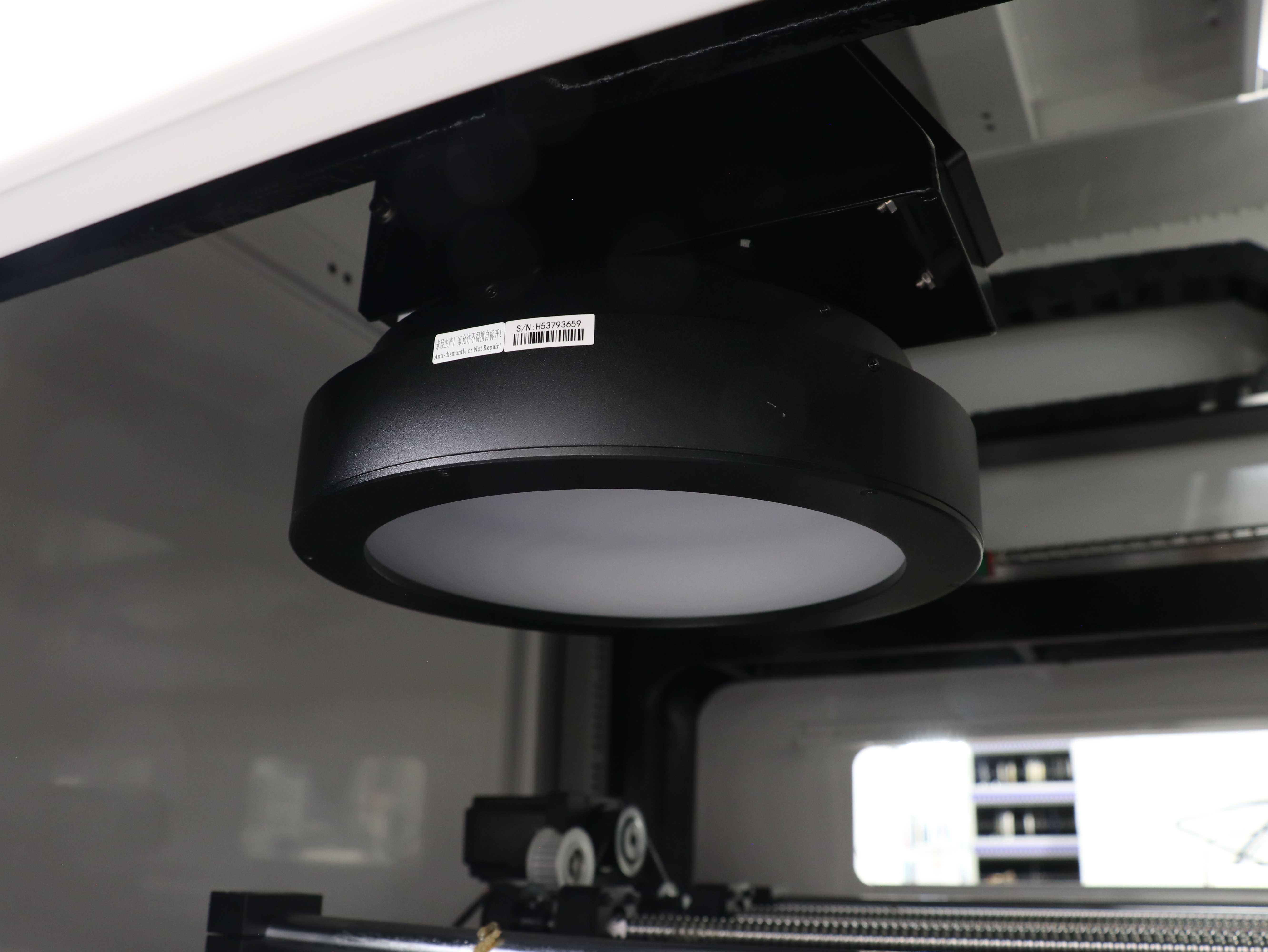

1. Czterokolorowe współosiowe źródło światła LED RGB+W.

Największą cechą I.C.T AOI jest zastosowanie czterokolorowego, okrągłego źródła światła LED: RGB+W, które odpowiednio odnosi się do światła czerwonego, zielonego, niebieskiego i białego.Kolory podstawowe: czerwony, zielony i niebieski pozwalają dokładniej uchwycić ilość cyny w każdym połączeniu lutowniczym.Okrągłe źródło światła może wykrywać w zakresie 360 ​​stopni bez martwego kąta, dzięki czemu kamera rejestruje najbardziej realistyczny wzór złącza lutowanego.Białe światło zwiększa jasność, co zwiększa rozpoznawalność.Czterokolorowe źródło światła LED to światło współosiowe, również równoległe do kamery przemysłowej, dzięki czemu konstrukcja może znacznie zmniejszyć zniekształcenia obrazu.

2. Przemysłowa kamera FOV

I.C.T AOI wykorzystuje 5-megapikselową kamerę przemysłową, która idealnie nadaje się do rejestrowania padów i połączeń lutowanych elementów 0201 i mniejszych.Dokładność pola widzenia wynosi 15 μ, prędkość fotografowania wynosi 0,2 S/FOV, każdy rozmiar pola widzenia wynosi 80 cm²/S. Szybkość wykrywania I.C.T AOI można zobaczyć na poniższym filmie.Dodaj Wyposażony w obiektyw telecentryczny zapewniający brak zniekształceń obrazu.

3. Oprogramowanie algorytmiczne opracowane przez I.C.T

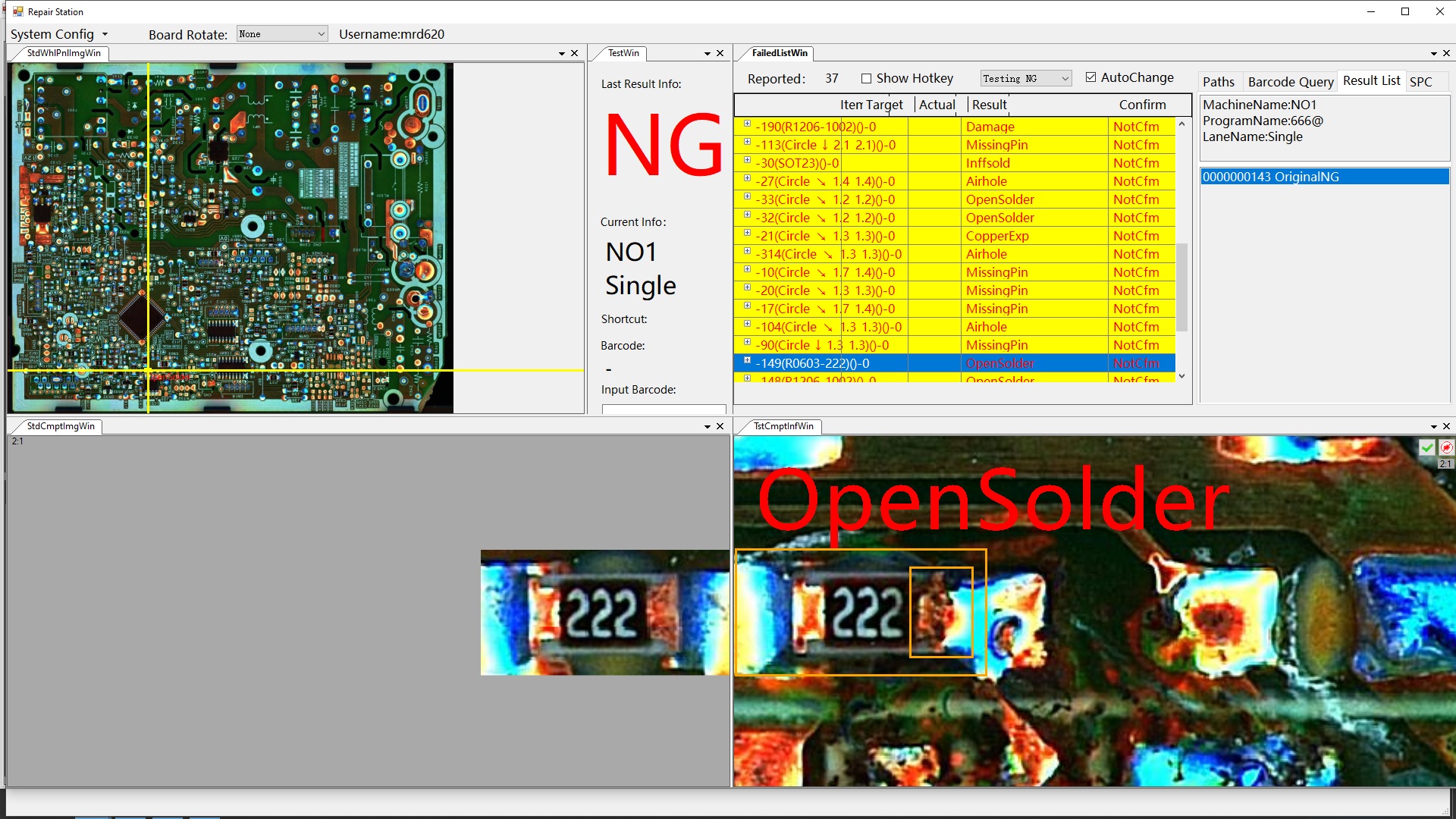

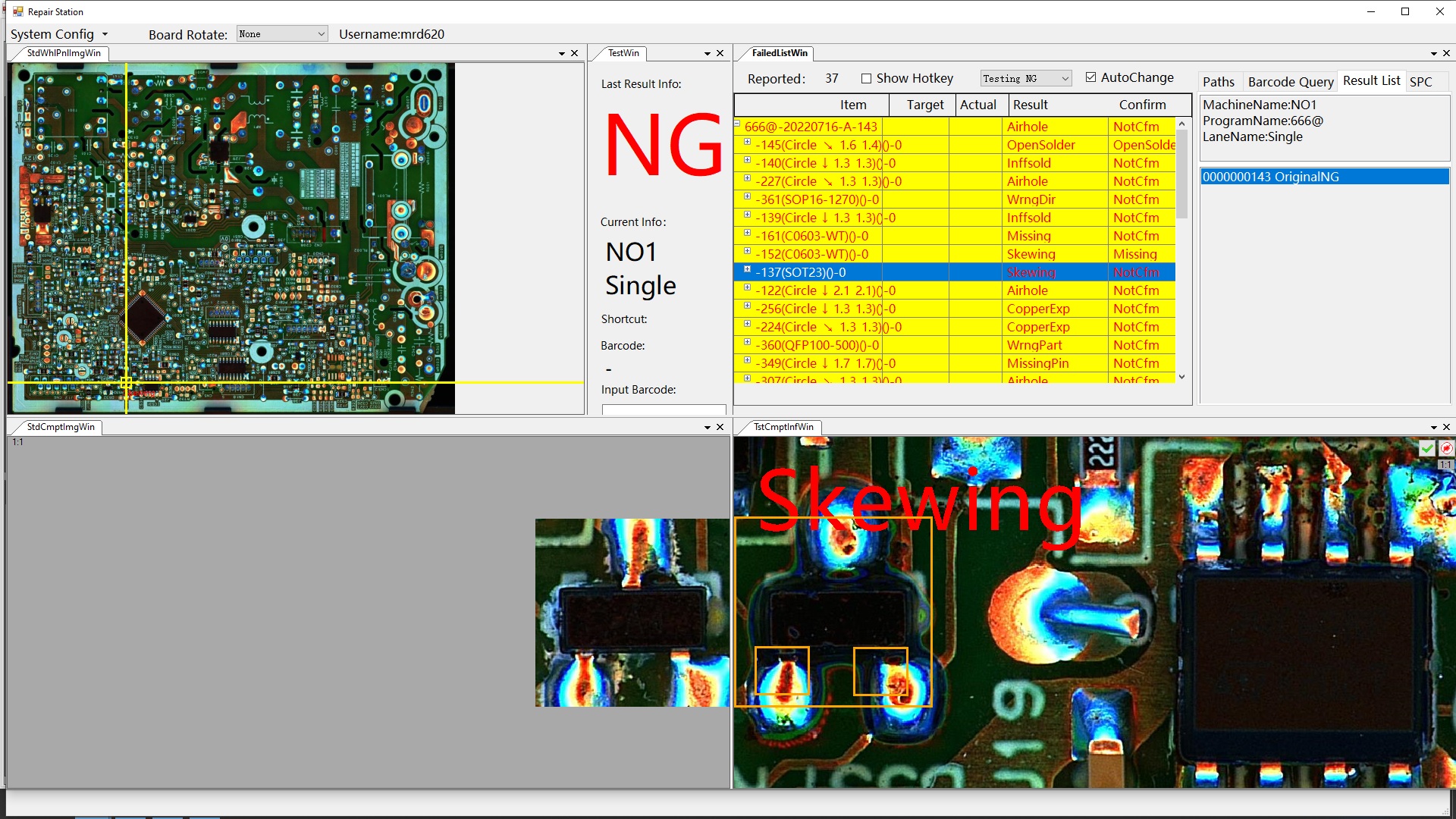

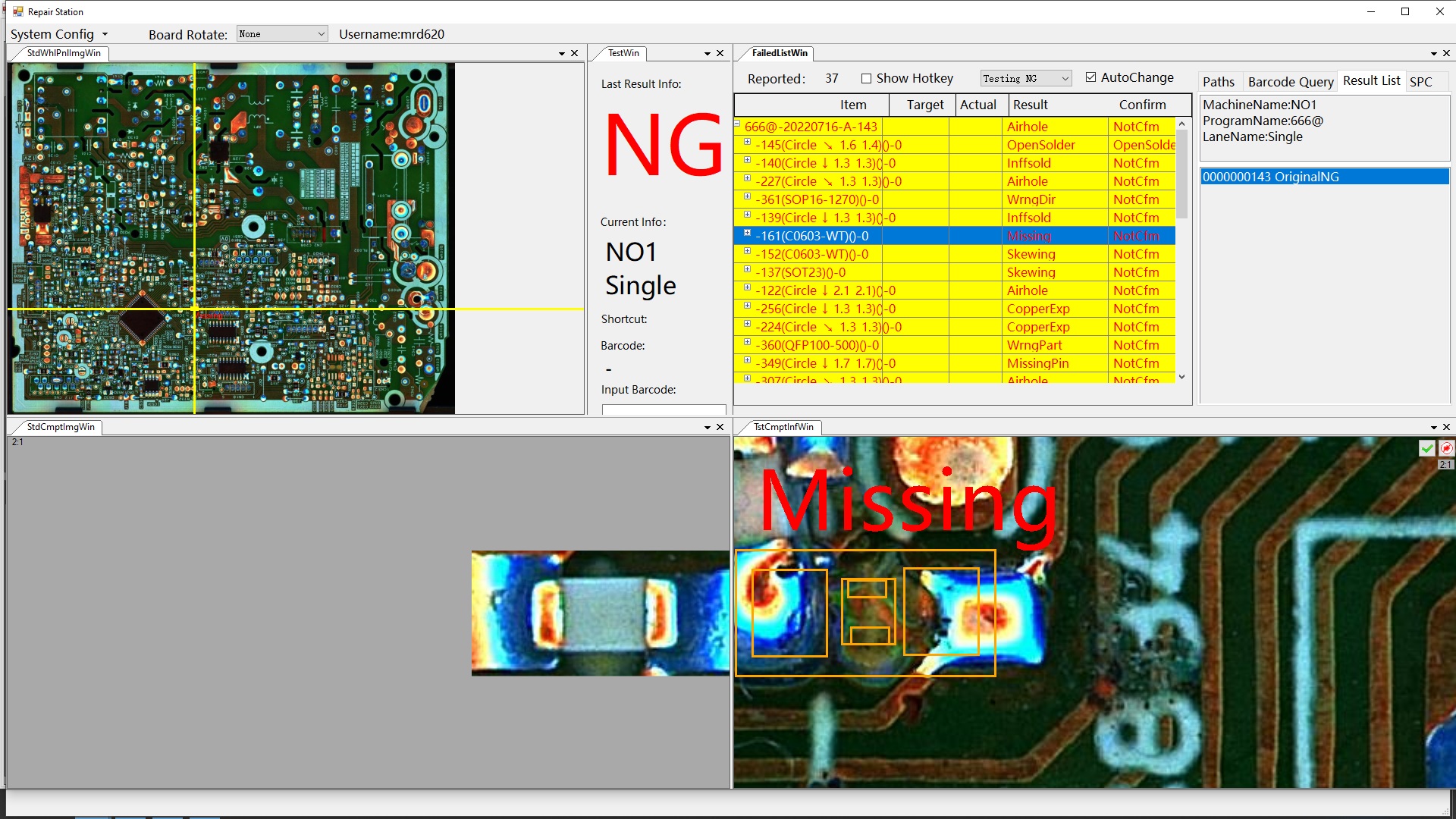

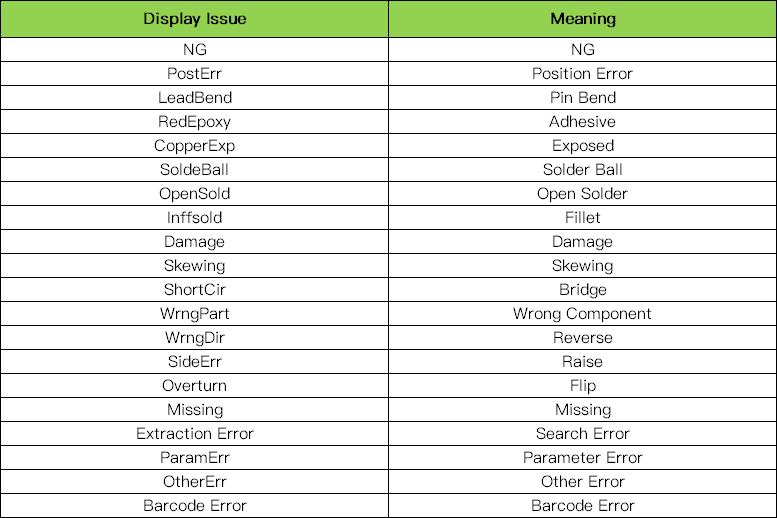

Z wyniki wykrywania czterokolorowego źródła światła RGB+W, posiadamy własne oprogramowanie algorytmiczne, które może przetestować jakość łatki SMTd Połączenia lutowane DIP.W odróżnieniu od innych marek AOI, I.C.T wykorzystuje bardziej zaawansowany algorytm, dzięki dokładnemu kontrastowi ekstrakcji kolorów, a także wykrywaniu plam lutowniczych, może również dokładnie wykryć, czy pola PCB i komponenty są uszkodzone.

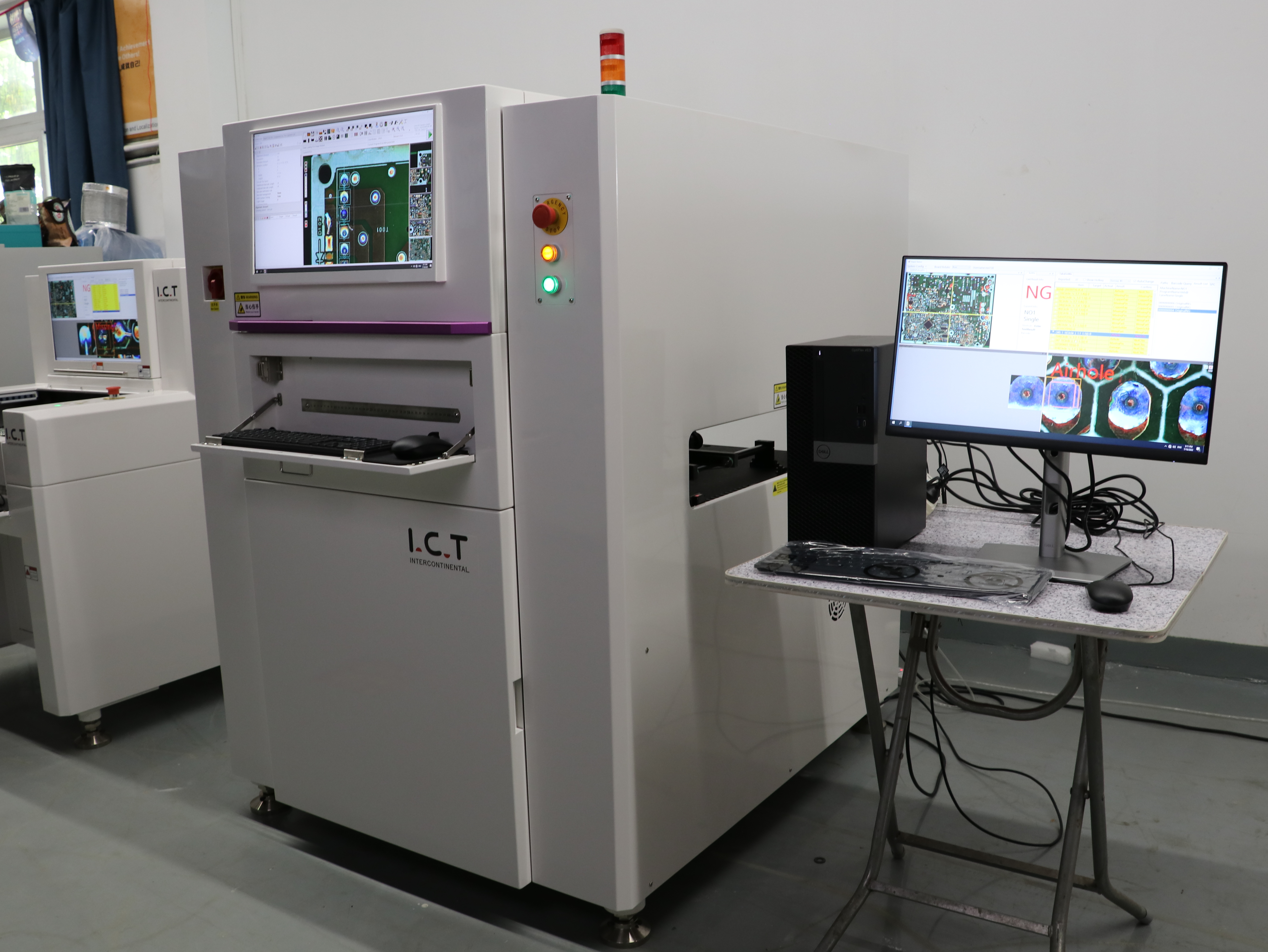

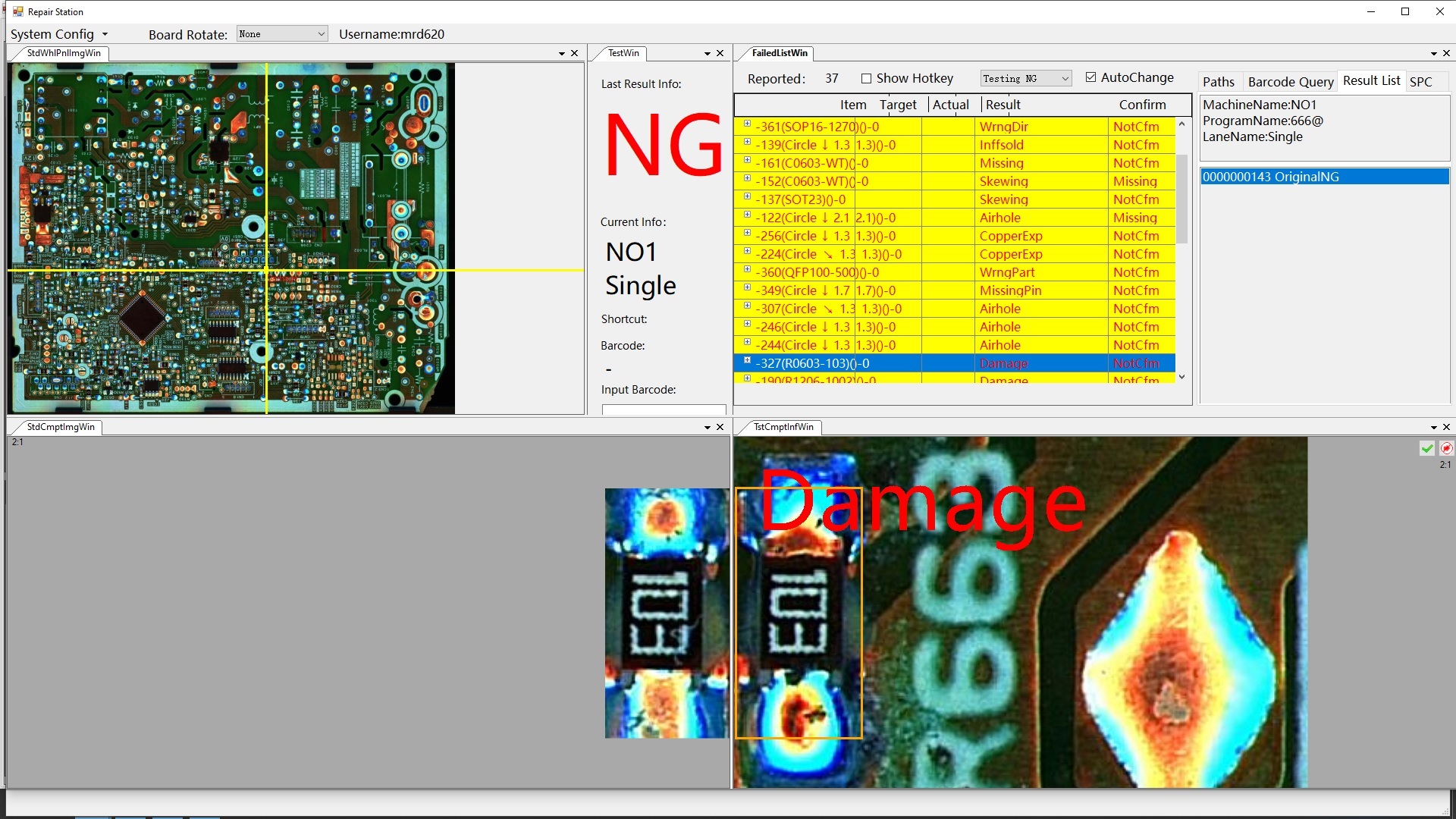

I.C.T AOI posiada również niezależną stację naprawczą, która może automatycznie przesłać dane do komputera, dzięki czemu dział stacji naprawczej może błyskawicznie sprawdzić dane problematycznej płytki PCB.

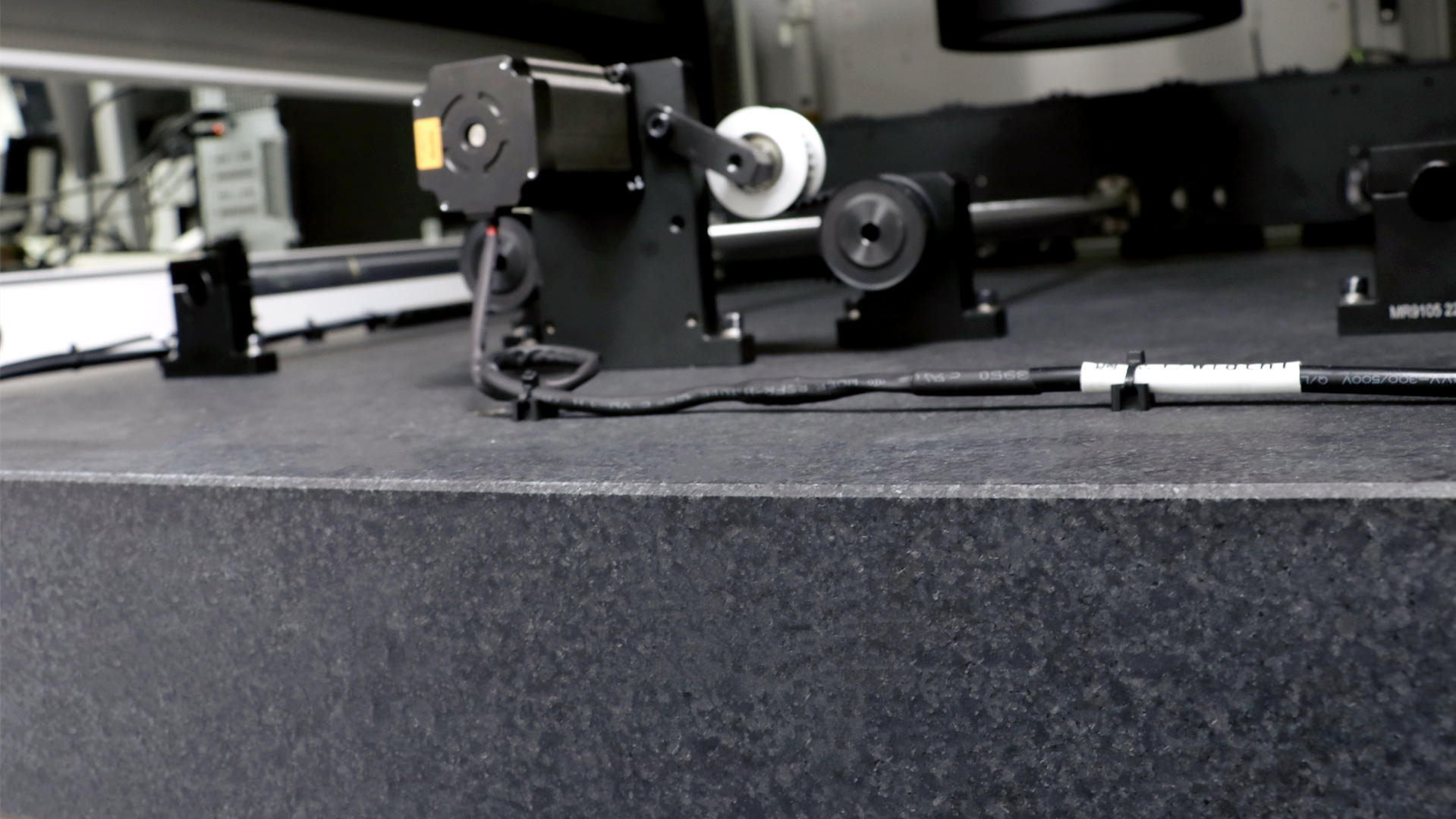

4. Konstrukcja marmurowa

AOI I.C.T waży około 1150 kg, ponieważ w środku znajduje się marmurowa platforma o masie około 320 kg.Marmurowa platforma pozwala na obniżenie środka masy (cząstki) całej maszyny, unikając wibracji powodowanych przez AOI podczas pracy.Oznacza to, że AOI I.C.T może osiągnąć prędkość fotografowania 0,2 s/foV, co może znacznie poprawić wydajność produkcji i kontroli.

5. Wysokiej jakości oprogramowanie sprzętowe

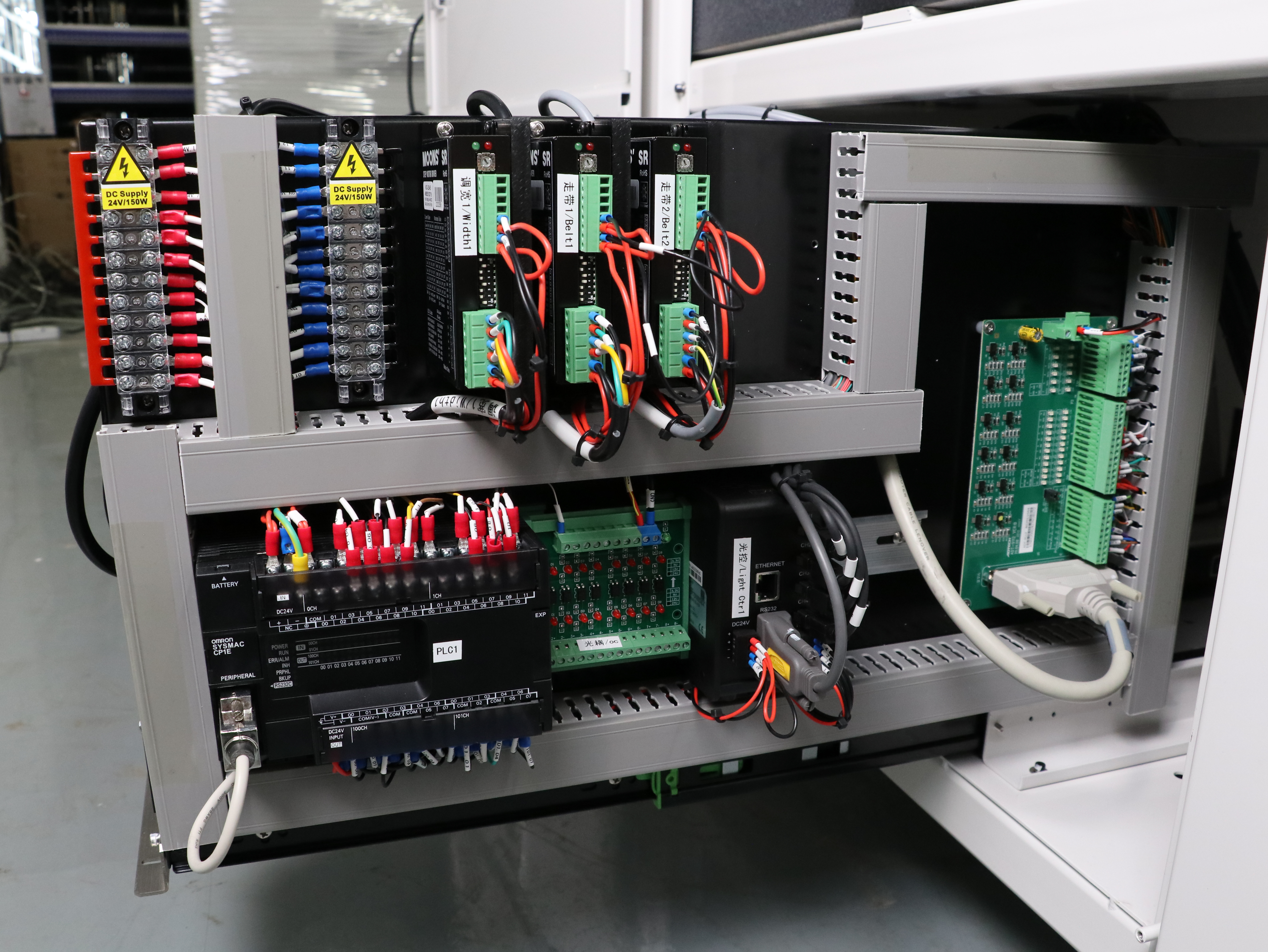

Firma AOI firmy I.C.T wykorzystuje oprogramowanie sprzętowe znanej na całym świecie marki, takie jak Omron PLC, charakteryzujące się wysoką jakością transmisji, dużą szybkością i stabilnym łączem szerokopasmowym, aby zapewnić szybkość i jakość maszyny.
