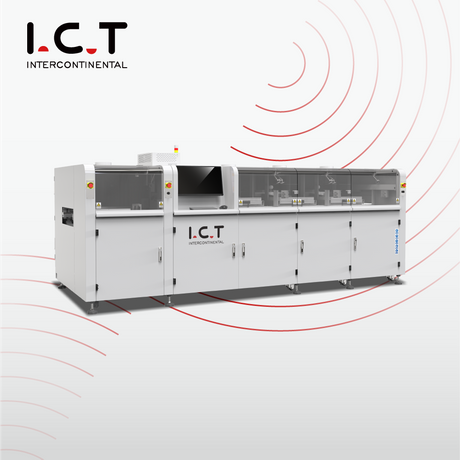

| Przegląd maszyny do lutowania selektywnego online
Zbudowana i przetestowana w Chinach, maszyna do lutowania selektywnego ICT online jest idealną automatyczną maszyną do lutowania selektywnego na fali PCBA do linii o dużym mieszaniu i dużej objętości. Płyta pozostaje nieruchoma, podczas gdy moduły topnika i lutowania poruszają się po szybkiej, lekkiej platformie z odlewu aluminiowego napędzanej serwami firmy Panasonic i szynami liniowymi — cicho, dokładnie i stabilnie. Ogrzewanie azotem online zapewnia doskonałe zwilżanie i minimalną ilość żużlu. Każdy parametr — ścieżka, temperatura, objętość strumienia, wysokość fali — jest ustawiany i zapisywany w oprogramowaniu opartym na systemie Windows, co zapewnia doskonałą powtarzalność. Automatyczna kalibracja fali i monitorowanie CCD w czasie rzeczywistym zapewniają solidną jakość. Niemiecki zawór strumieniowy, zbiornik ciśnieniowy i pompa elektromagnetyczna zapewniają niezawodność, na której możesz polegać dzień po dniu.
| Lista wyposażenia linii DIP
Niemiecki zawór strumieniowy o wysokiej częstotliwości rozpyla drobne, spójne kropki strumienia zawierające cząstki stałe poniżej 10%. Zbiornik ciśnieniowy i precyzyjny przepływomierz utrzymują stały przepływ niezależnie od ilości pozostałego strumienia. Dysza porusza się po platformie XY, która powtarza się z dokładnością do 0,02 mm. Pozostałości spadają na tacę w celu szybkiego oczyszczenia. Cała pneumatyka to japońska konstrukcja SMC, a elementy sterujące znajdują się bezpośrednio na powierzchni, co ułatwia przeglądanie i regulację. Automatyczna pompa ekstrakcyjna gwarantuje stały dopływ. System ten zapewnia czyste, powtarzalne pokrycie topnika za każdym razem na Twojej lutownicy selektywnej online.
Standardowe dolne podgrzewanie IR jest w pełni regulowane; górna promiennik podczerwieni lub konwekcja gorącego powietrza jest opcjonalna. Otwarta struktura maksymalizuje pokrycie cieplne, podczas gdy izolacja wysokotemperaturowa utrzymuje stałą temperaturę. Wysokiej jakości elementy grzejne i silniki najlepszych marek zapewniają lata bezawaryjnego użytkowania. Wszystko jest zaprojektowane w formie wtyczki — do serwisu nie są potrzebne żadne narzędzia. Płytki wychodzą równomiernie aktywowane i pozbawione naprężeń, gotowe do doskonałych połączeń lutowniczych w automatycznej maszynie do lutowania selektywnego na fali PCBA.
Niemiecka pompa elektromagnetyczna wytwarza ultrastabilny szczyt fali. Ustaw temperaturę, przepływ N2, wysokość fali i automatyczną kalibrację bezpośrednio w oprogramowaniu. Tytanowy tygiel lutowniczy z zewnętrzną żeliwną grzałką szybko się nagrzewa i nigdy nie przecieka. Wbudowane ogrzewanie azotem zapewnia doskonałe zwilżanie i prawie zero żużlu. CCD w czasie rzeczywistym rejestruje 900 godzin wideo w celu zapewnienia identyfikowalności. Szybkie, lekkie osie XYZ, zabezpieczone przed zanieczyszczeniami, a także laserowe wykrywanie wysokości fali i automatyczne czyszczenie dysz sprawiają, że lutownica selektywna online działa bezbłędnie, zmiana po zmianie.
Specjalnie profilowane szyny i trzyczęściowy system rolek przesuwają deski delikatnie i precyzyjnie. Zaciski boczne i górne mocno blokują PCBA. Pogrubione szyny wytrzymują obciążenie do 20 kg bez elastyczności. Precyzyjne moduły napędowe idealnie pozycjonują płytki od topnika, przez podgrzewanie, aż po lutowanie. Cała przekładnia jest zbudowana do produkcji 24 godziny na dobę, 7 dni w tygodniu, na automatycznej maszynie do lutowania selektywnego na fali PCBA.
Wysokiej klasy architektura PLC i magistrali spełnia standardy CE i Przemysłu 4.0. Okablowanie Cat-6 i elektronika światowej marki zapewniają błyskawiczną reakcję i solidną niezawodność. Programowanie z przewodnikiem, automatyczne rozpoznawanie dysz CCD, korekcja współrzędnych na podstawie obrazu, monitorowanie na żywo jednym kliknięciem i obsługa wielu języków sprawiają, że konfiguracja jest dziecinnie prosta. Pełna identyfikowalność każdego parametru utrzymuje jakość na Twojej maszynie do lutowania selektywnego online.
Programowanie prowadzone krok po kroku, automatyczne wykrywanie dysz, inteligentna edycja obrazu, wyświetlanie danych w czasie rzeczywistym i przełączanie widoku CCD jednym przyciskiem sprawiają, że obsługa maszyny jest niezwykle łatwa. Obsługuje język chiński, angielski, japoński, rosyjski i inne. Wbudowany system MES, Wi-Fi, zdalny dostęp, alarmy głosowe i konfigurowalne oświetlenie zapewniają operatorom aktualne informacje i kontrolę nad automatyczną maszyną do lutowania na fali selektywnej PCBA.
| Specyfikacja
| On-line selektywna maszyna lutownicza fali | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modułowe online | Natrysk + podgrzewanie i lutowanie | Natrysk + podgrzewanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie + lutowanie |
| System lutowania | ||||
| Ilość dysz | 1 | 1 | 2 | 3 |
| Ilość tygla lutowniczego | 1 zestaw | 1 zestaw | 2 zestaw | 3 zestawy |
| Podwójny garnek (opcja) | Nie dotyczy | Opcja | Opcja | Opcja |
| Moc tygla lutowniczego | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| System strumieniowy | ||||
| Zbiornik magazynowy strumienia | 1L | 1L | 2L | 2L |
| Wsparcie strumienia | Alarm strumieniowy, automatyczny | |||
| Dysza w sprayu | Niemcy Zawór strumieniowy (natrysk punktowy i liniowy) 1 zestaw | |||
| Rozmiar dysz sprysku | 130um (opcja 180um, 210um) | |||
| Prędkość natryskiwania | 0 ~ 20 mm/s | |||
| Prędkość ruchu dyszy natryskowej | 0 ~ 400 mm/s | |||
| System podgrzewania | ||||
| Tryb podgrzewania | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR |
| Obszar podgrzewania | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm |
| Strefa podgrzewania | Górne gorące powietrze: 2, dolne IR: 1 | |||
| Dolna moc podgrzewania | Maks. 12 kW | |||
| Najwyższa moc podgrzewania wstępnego | Maks. 6kw | |||
| Czas rozgrzewki | Około 15 minut (ustawienie 150 ℃) | |||
| Tryb sterowania | Komputer + sterownik PLC | |||
| System transportu | ||||
| Rozmiar PCB (z oprawą) | 120*60~500*500mm | |||
| Wymiana PCB | W Internecie | |||
| Górny prześwit PCB | 120mm | |||
| Wysokość transportu | 900 ± 20 mm | |||
| Szerokość transportu | 60 ~ 500 mm | |||
| Wymiar: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Waga | Około: 800 kg | Około: 1200 kg | Około: 1300 kg | Około: 1500 kg |
| Lista wyposażenia linii DIP
Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. | |
Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. | |
Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. | |
Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta
W 2025 roku wietnamski klient dostarczający aparaty fotograficzne znanej na całym świecie marki odwiedził naszą fabrykę, aby odebrać nową maszynę do lutowania selektywnego online. Nasi inżynierowie przeprowadzili pełne demonstracje na prawdziwych płytkach PCB, przeszkolili swój zespół w zakresie programowania, kalibracji fal i codziennej konserwacji, a także pozwolili im oglądać monitorowanie CCD na żywo podczas tworzenia doskonałych połączeń. Sesja praktyczna dała im całkowitą pewność co do szybkiego uruchomienia w domu i udowodniła zaangażowanie ICT w prawdziwie globalne wsparcie.
| Profesjonalna obsługa i szkolenia
Od instalacji i uruchomienia po bieżącą konserwację i aktualizacje, ICT Cię wspiera. Naszych 20 inżynierów zajmuje się planowaniem linii, optymalizacją procesów i praktycznymi szkoleniami w dowolnym miejscu na świecie. Zdalna diagnostyka, zapasy części zamiennych na wielu kontynentach i całodobowa reakcja sprawiają, że automatyczna maszyna do lutowania selektywnego na fali PCBA działa z najwyższą wydajnością przez lata.
| Pochwała klienta
Klienci uwielbiają naszych cierpliwych, doświadczonych inżynierów, którzy dokładnie szkolą się podczas odbioru fabrycznego i uruchomienia na miejscu. Zachwycają się wyjątkową dokładnością strumienia lutownicy selektywnej online, stabilną falą i prostymi elementami sterującymi, które eliminują defekty i zwiększają przepustowość. Opakowanie ochronne dociera za każdym razem bez uszkodzeń, a nasza błyskawiczna reakcja — często rozwiązywanie problemów zdalnie tego samego dnia — sprawia, że ICT jest partnerem, któremu można w pełni zaufać.
| Certyfikaty branżowe
Produkty ICT posiadają certyfikaty CE dotyczące bezpieczeństwa, RoHS dotyczące zgodności ze środowiskiem, ISO9001 dotyczące zarządzania jakością oraz liczne patenty na zawory strumieniowe, pompy elektromagnetyczne i systemy detekcji laserowej. Znaki te potwierdzają, że Twoja maszyna do lutowania selektywnego online spełnia najwyższe światowe standardy w zakresie wydajności, bezpieczeństwa i innowacyjności.
| O firmie i fabryce ICT
Od 2012 roku szybko się rozwijamy dzięki własnym badaniom i rozwojowi oraz nowoczesnej fabryce o powierzchni 12 000 m². 89 pracowników, w tym 20 inżynierów i 8 oddziałów, obsługuje ponad 1600 klientów w 72 krajach. Ścisła kontrola i systemy pełnej jakości zapewniają każdą maszynę, a kompletne rozwiązania „pod klucz” – planowanie, sprzęt, szkolenia, optymalizacja – pomagają producentom elektroniki na całym świecie odnieść sukces dzięki automatycznej maszynie do lutowania na fali selektywnej PCBA.
