Zautomatyzowana inspekcja optyczna I.C.T Off-line Maszyna AOI I.C.T-V8
Off-line AOI V8
Wstęp:
Do kontroli przed rozpływem SMT i kontroli inline po rozpływie.
Platforma granitowa znacznie poprawia precyzję i stabilność maszyny.
Programowalne źródło światła LED RGB+W.
Obiektyw telecentryczny o stałym powiększeniu i niskiej reakcji na zniekształcenia w przypadku dużych komponentów.
Cechy:
1. Funkcja automatycznego zbierania i przechowywania dziennika, funkcja ostrzegania/alarmu NG, zdalne programowanie i debugowanie.
2. Zdolność kontrolna:niewystarczająca, krótka, zalający się otwór, kołek zakrywający lut, zanieczyszczenie, niewspółosiowość, brakująca część, przekrzywiona, billboard, montaż
na boku, przewrócenie, zła część, uszkodzenie, pływanie, polaryzacja, pseudolutowanie, pusty lut, nadmiar kleju itp.
3. Perfect SPC zbiera informacje o NG off-line i automatycznie generuje wszelkiego rodzaju tabele produkcyjne.

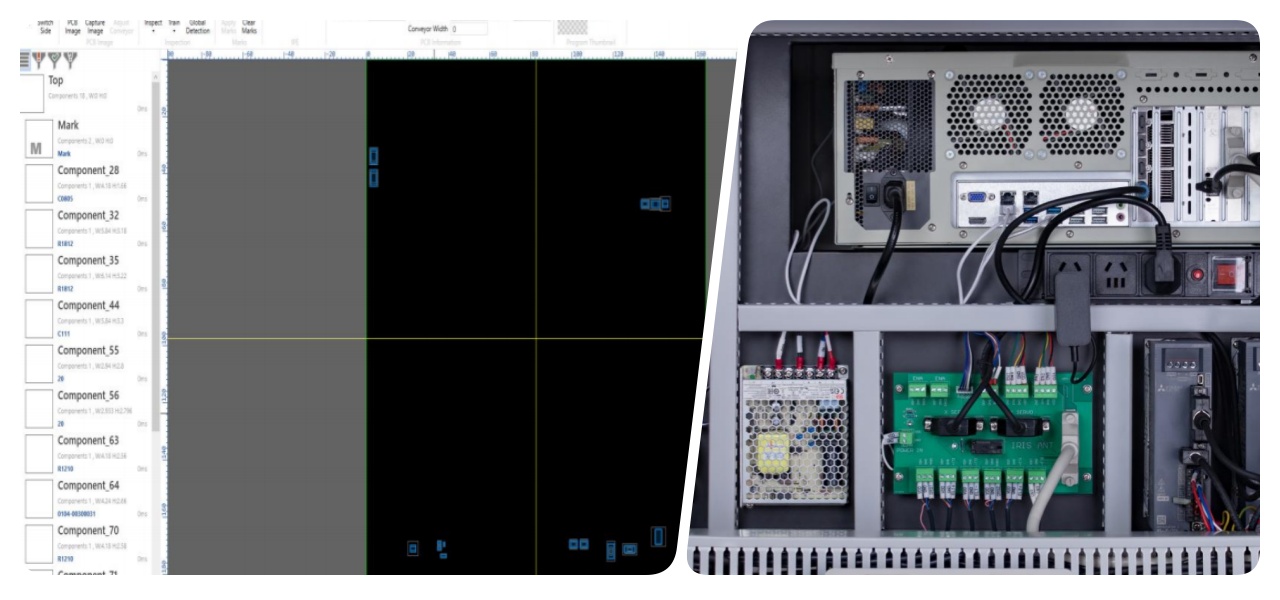

4. Funkcja dojrzałego centrum sterowania, przejrzysty interfejs oprogramowania.
5. Dobra stabilność (GR&R < 10% > 6 Sigma, CPK > 1,33 (Dokładność odchylenia testu mniejsza niż ± 0,25 mm.

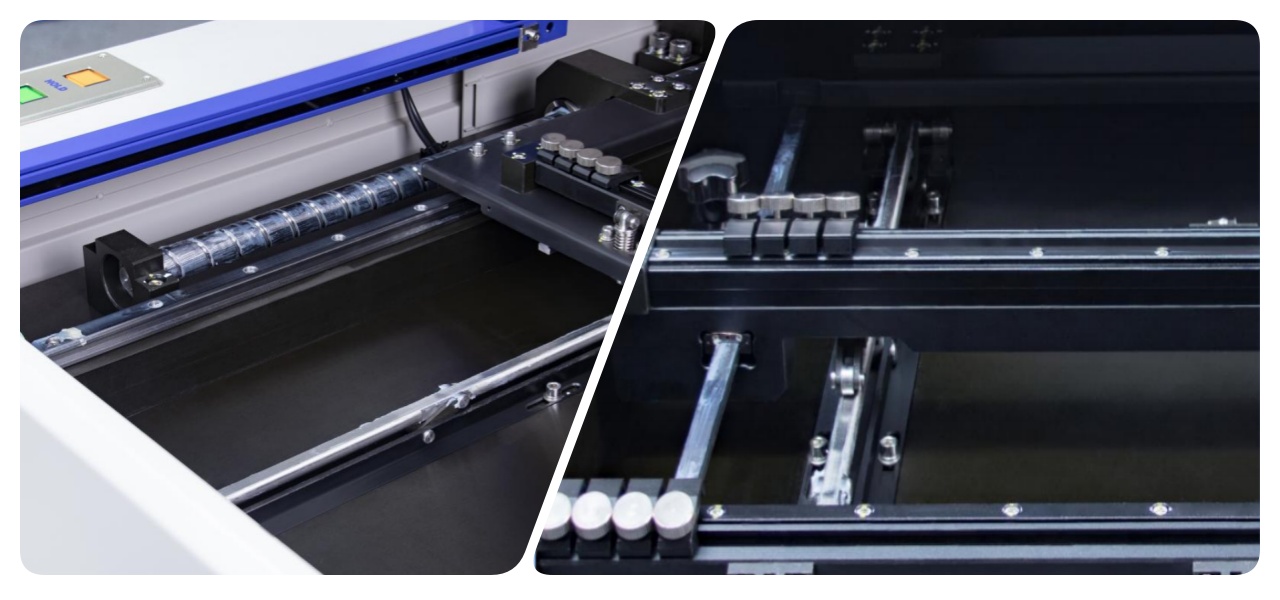

6. Ruch kamery, przenośnik naprawiony podczas testu.
7. Kompensacja zniekształceń PCB: całkowita kalibracja kompensacji znaku, kompensacja ramki pozycji komponentu.
Platforma i rama z granitu
Zapewnij stabilność sprzętu i spójność programu współdzielenia pomiędzy maszynami

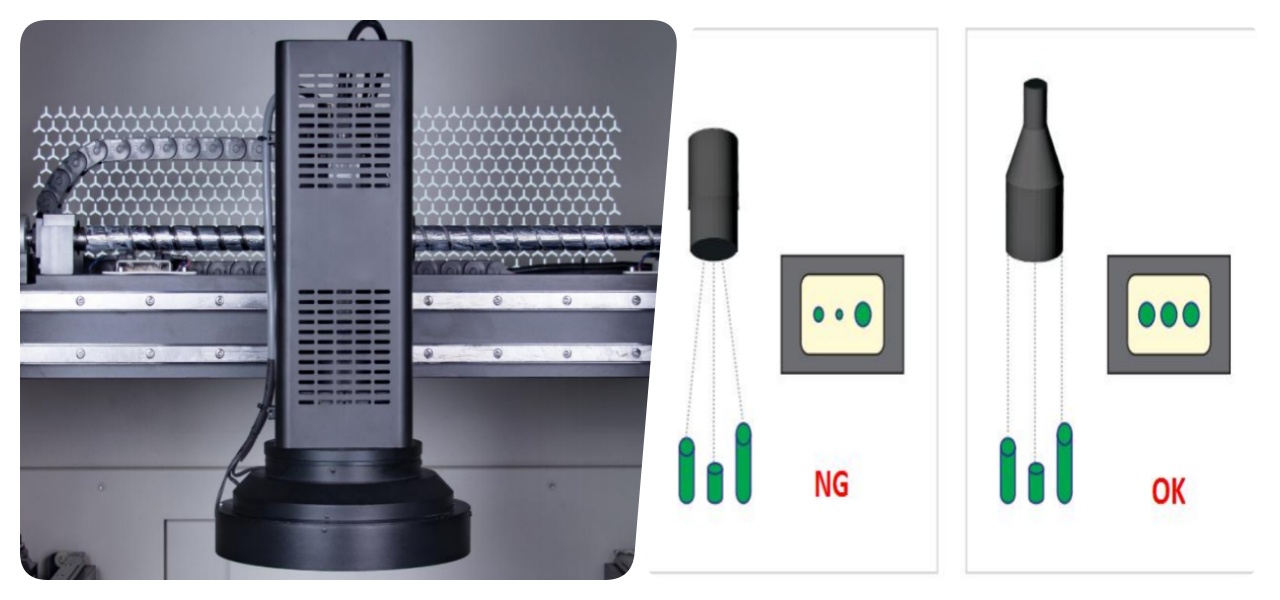

Kamera przemysłowa + obiektyw telecentryczny
Nie ma to wpływu na kontrolę połączeń lutowanych o dużej zawartości komponentów, ponieważ w całym polu widzenia nie występuje efekt cienia.
Cała pozycja wspomagania FOV
Wysoka zdolność wykrywania bez odsłoniętych elementów podkładki (BGA itp.) lub elementów częściowo ekranowanych
| Model | I.C.T-V8 | I.C.T-V8XL |
| FOV | 15u(38,4*28,8mm) |
| Kamera | Inteligentna cyfrowa kamera przemysłowa o rozdzielczości 5M pikseli |
| Obiektyw | Obiektyw telecentryczny |
| Światło | 4-kolorowa lampa pierścieniowa LED, RGB+W |
| Przedmiot kontroli | Test komponentów, test lutowania |
| Minikomponent | 03015 chip, układ scalony o skoku 0,3 cala i specjalny kształt |
| System operacyjny | Windows 7 |
| Rozmiar PCB | 50*50~430*330mm | 50*50~650*510mm |
| Grubość PCB | 0,3 ~ 6,0 mm |
| Wypaczenie PCB | ± 3,0 mm |
| Waga PCB | Maks.: 10 kg |
| Wysokość PCB | Góra: 25-60 mm, dół: regulacja 25-80 mm |
| Sterownik X/Y | Sterownik serwo AC, dokładność powtórzeń 0,01 mm |
| Platforma | Granit |
| Moc | AC220 50/60 Hz, 2,5 A |
| Komunikacja | SMEMA |
| Waga | 500 kg | 600 kg |
| Wymiar | 880*1170*1350mm (bez światła) | 1080*1470*1370mm (bez światła) |
* I.C.T stale pracuje nad jakością i wydajnością, dane techniczne i wygląd mogą zostać zaktualizowane bez specjalnego powiadomienia.
