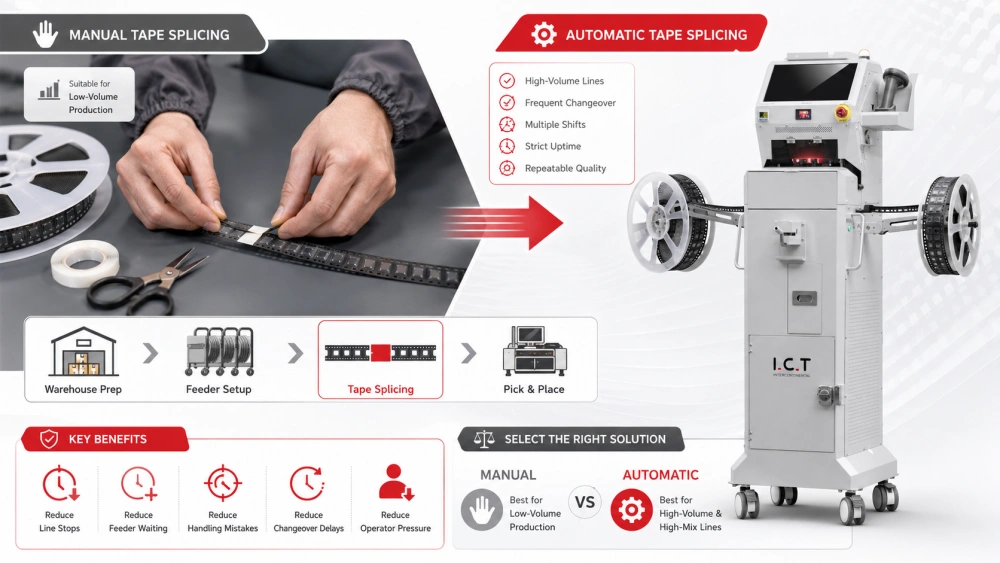

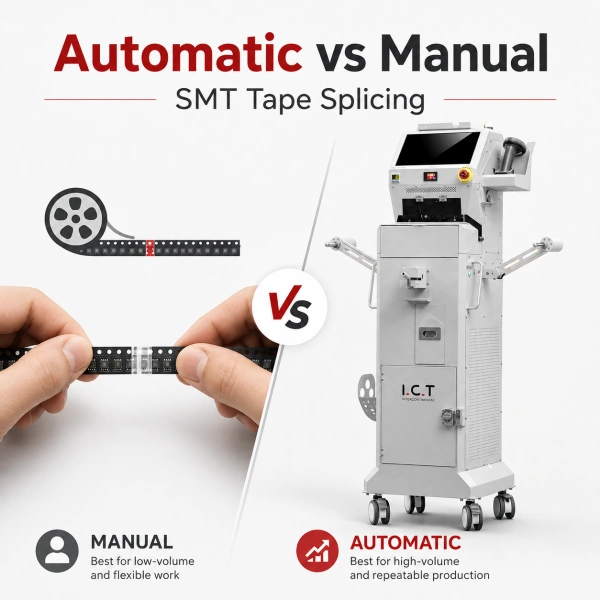

Automatyczne i ręczne łączenie taśm SMT mają ten sam podstawowy cel: łączą koniec jednej szpuli komponentu z początkiem drugiej szpuli, dzięki czemu produkcja może być kontynuowana. Różnica polega na tym, jaką szybkość, spójność, umiejętności operatora i kontrolę procesu może zapewnić każda metoda.
W przypadku produkcji małoseryjnej wystarczy ręczne łączenie. Jednak w przypadku linii SMT o dużej objętości, częstych wymian szpul lub fabryk wymagających ściślejszej kontroli przestojów, automatyczny system łączenia jest zwykle lepszym wyborem w dłuższej perspektywie.
W tym artykule przedstawiono praktyczne porównanie metod łączenia taśm SMT i wyjaśniono, kiedy stosować łączenie ręczne, kiedy przejść na automatyzację i w jaki sposób rozwiązanie z automatyczną zmianą szpul może poprawić stabilność produkcji.
Spis treści
Łączenie taśm SMT to proces łączenia dwóch taśm nośnych podczas wymiany szpul komponentów. Kiedy jedna szpula jest prawie pusta, następna szpula jest podłączana do istniejącej ścieżki taśmy, dzięki czemu podajnik może kontynuować dostarczanie komponentów do maszyny umieszczającej.
W produkcji SMT komponenty są zwykle pakowane w formie taśmy i szpuli. Podajnik ciągnie taśmę nośną do przodu, odsłania komponenty i umożliwia głowicy umieszczającej pobranie ich do montażu. Jeśli materiał się skończy i nie zostanie przygotowane żadne złącze, może zaistnieć potrzeba zatrzymania linii w celu wymiany szpuli.
Wymiana szpul może wyglądać na niewielką operację, ale ma bezpośredni wpływ na wydajność produkcji. Każde opóźnienie w podajniku może mieć wpływ na maszyny typu pick and place SMT , zwłaszcza gdy linia pracuje z dużą prędkością.
Stabilna metoda łączenia pomaga fabrykom zmniejszyć:
Nieoczekiwane zatrzymania linii
Czas oczekiwania podajnika
Błędy w obsłudze ręcznej
Opóźnienia w zmianie materiału
Presja operatora podczas intensywnych zmian
Łączenie jest częścią procesu dostarczania materiału. Znajduje się pomiędzy przygotowaniem magazynu, konfiguracją podajnika i rozmieszczeniem komponentów. Dobry proces łączenia gwarantuje, że maszyna umieszczająca będzie odbierać komponenty w sposób ciągły, bez częstych przerw.
Jeśli potrzebujesz podstawowego wyjaśnienia budowy maszyny i etapów obsługi, przeczytaj ten przewodnik na temat działania maszyny do łączenia SMT.
Ręczne łączenie taśm SMT zależy głównie od operatora. Operator przygotowuje końce taśmy, wyrównuje starą i nową taśmę, zakłada taśmę łączącą lub spinkę do spawu i sprawdza, czy złącze może przejść przez podajnik.
Metoda ta jest powszechna w wielu fabrykach, ponieważ jest prosta, tania i nie wymaga zaawansowanego sprzętu. Wynik zależy jednak w dużej mierze od umiejętności i uwagi operatora.
Ręczne łączenie ma wartość praktyczną w niektórych środowiskach produkcyjnych. Może to być rozsądny wybór, gdy wielkość produkcji jest niewielka lub zmiany szpul nie są częste.
Niższa inwestycja początkowa
Proste narzędzia i akcesoria
Elastyczny w przypadku małych partii produkcyjnych
Łatwe do wprowadzenia w podstawowych liniach SMT
Nie jest wymagana skomplikowana konfiguracja maszyny
W przypadku małej fabryki lub linii pilotażowej ręczne łączenie może zapewnić wystarczającą elastyczność bez zwiększania kosztów dodatkowego sprzętu.
Głównym problemem związanym z ręcznym łączeniem jest niespójność. Nawet doświadczeni operatorzy mogą popełniać błędy, pracując szybko, obsługując wiele podajników lub zarządzając wieloma zmianami szpul jednocześnie.
Typowe ograniczenia obejmują:
Wolniejsza zmiana szpuli
Większa zależność od umiejętności operatora
Większe ryzyko nieprawidłowego ułożenia taśmy
Niestabilna wytrzymałość połączenia
Większe zróżnicowanie pomiędzy operatorami i zmianami
Ręczne łączenie może być również trudne w przypadku, gdy w fabryce pracują długie zmiany lub linie układające charakteryzują się dużą szybkością.
Automatyczne łączenie taśm SMT wykorzystuje maszynę do standaryzacji kluczowych etapów, takich jak przygotowanie taśmy, wyrównywanie, pozycjonowanie i łączenie. Operator nadal uczestniczy w procesie, ale maszyna ogranicza najbardziej podatne na błędy czynności ręczne.
Automatyczny system został zaprojektowany tak, aby wymiana szpul była szybsza, bardziej spójna i łatwiejsza do powtarzania w codziennej produkcji.
Podczas automatycznego łączenia maszyna pomaga kontrolować położenie taśmy i jakość łączenia. Zmniejsza to ryzyko nierównego cięcia, nieprawidłowego ustawienia lub słabego łączenia.
Typowy proces automatyczny może obejmować:
Ładowanie starych i nowych taśm składowych.
Ułożenie taśm we właściwym kierunku.
Dokładne wyrównanie taśmy nośnej.
Zakończenie połączenia za pomocą kontrolowanego docisku lub działania łączenia.
Zwolnienie podłączonej taśmy do użytku z podajnikiem.
Bardziej zaawansowane modele mogą również obejmować weryfikację materiału, pomoc wizualną, skanowanie kodów kreskowych lub inteligentne funkcje wykrywania.
Automatyczne łączenie jest zwykle lepszą opcją, gdy fabryka chce stabilnej wydajności produkcji przez wiele zmian.
Szybsza wymiana szpul
Bardziej spójna jakość połączeń
Mniejsza zależność od umiejętności operatora
Zmniejszone ryzyko zacięcia podajnika
Lepsze wsparcie dla produkcji wielkoseryjnej
Łatwiejsza standaryzacja procesów
Automatyczna inteligentna maszyna do łączenia SMT jest przeznaczona do tego typu kontrolowanego łączenia szpul i wydajnej zmiany materiału.

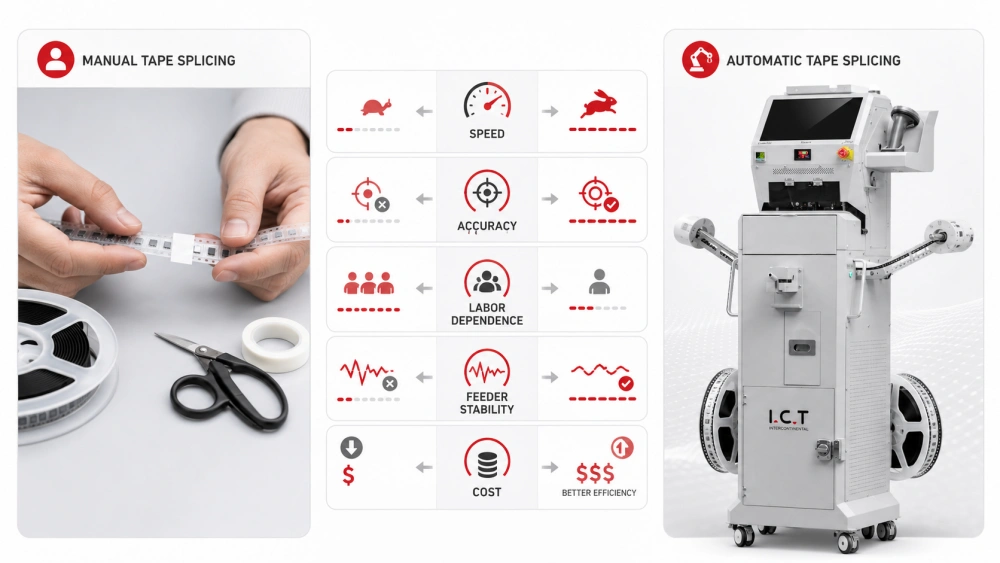

Porównując automatyczne i ręczne łączenie SMT , prawdziwym pytaniem jest nie tylko, która metoda umożliwia łączenie taśm. Lepszym pytaniem jest, która metoda wspiera cele produkcyjne przy mniejszym ryzyku i lepszej spójności.
Ręczne łączenie trwa zwykle dłużej, ponieważ operator musi ręcznie przygotować, wyrównać i zabezpieczyć taśmę. Automatyczne łączenie skraca czas obsługi, prowadząc lub kontrolując najważniejsze etapy.
Jeśli zmiany szpul są rzadkie, różnica czasu może nie mieć większego znaczenia. Jednak gdy linia zmienia codziennie wiele rolek, szybsze łączenie może zapewnić wyraźną przewagę produkcyjną.
Dokładność ręczna zależy od operatora. Dokładność automatyczna zależy bardziej od ustawienia maszyny i projektu procesu. Dzięki temu automatyczne łączenie jest bardziej powtarzalne dla różnych operatorów i zmian.
Większa dokładność pomaga płynniej przejść złącza przez podajnik, zmniejszając ryzyko wystąpienia oporu taśmy lub przerwania.
Ręczne łączenie wymaga więcej szkolenia i uwagi. Jeśli operatorzy są zmęczeni, pośpieszni lub niedoświadczeni, jakość połączenia może spaść.
Automatyczne łączenie zmniejsza zależność od indywidualnych umiejętności. Operatorzy nadal potrzebują szkolenia, ale dzięki maszynie łatwiej jest kontrolować proces.
Złe połączenie może powodować zacięcia podajnika, opór podawania lub niestabilny ruch taśmy. Ręczne łączenie jest bardziej zróżnicowane, więc stabilność podajnika może być mniej przewidywalna.
Automatyczne łączenie poprawia konsystencję złącza, co pomaga w utrzymaniu płynniejszej pracy podajnika i stabilniejszego dostarczania komponentów.
Ręczne łączenie wiąże się z niższymi kosztami początkowymi. Automatyczne łączenie wymaga inwestycji w sprzęt. Jednak rzeczywisty koszt powinien obejmować przestoje, robociznę, ryzyko przeróbek i straty produkcyjne.
W wielu fabrykach o dużej produkcji rozwiązanie automatycznej wymiany szpul może zmniejszyć ukryte koszty, które nie są oczywiste przy jedynie porównaniu ceny zakupu.
Ręczne łączenie nie jest automatycznie błędne. Może być odpowiedni, gdy wymagania produkcyjne są proste, a koszt przestojów jest niski.
Jeśli linia produkcyjna obsługuje małe partie, a zmiany rolek nie są częste, wystarczy ręczne łączenie. Fabryka może nie potrzebować maszyny automatycznej, jeśli wpływ przestojów jest ograniczony.
Podczas budowy prototypów lub prób inżynieryjnych elastyczność może mieć większe znaczenie niż szybkość. Operatorzy mogą obsługiwać tylko niewielką liczbę rolek, więc ręczne łączenie może pozostać praktyczne.
Niektóre fabryki mogą zaczynać od narzędzi ręcznych ze względu na ograniczenia budżetowe. Może to stanowić punkt wyjścia, szczególnie jeśli popyt na produkcję wciąż rośnie.
Jednakże fabryki powinny ponownie dokonać przeglądu tej metody, gdy wielkość zamówień wzrośnie lub opóźnienia w wymianie zaczną wpływać na dostawy.
Automatyczne łączenie staje się lepszym wyborem, gdy zmiana szpul wpływa na wydajność linii, obciążenie operatora lub dostawę produktu.
Przy produkcji wielkoseryjnej rolki komponentów zużywają się szybko. Częsta wymiana szpul stwarza ryzyko powtarzających się przestojów. Automatyczne łączenie pomaga zredukować te małe przerwy, zanim przerodzą się w duże straty produkcyjne.
Produkcja o dużym zróżnicowaniu często wymaga większej liczby materiałów, większej liczby podajników i większej liczby zmian w konfiguracji. Automatyczny proces pomaga operatorom zarządzać tą złożonością przy mniejszej liczbie błędów.
Jeśli wykorzystanie linii jest kluczowym celem wydajności, ręczne łączenie może stać się słabym punktem. Automatyczne łączenie umożliwia szybszą wymianę szpul i bardziej stabilny rytm produkcji.
W produkcji wielozmianowej najważniejsza jest spójność. Różni operatorzy mogą mieć różne nawyki dotyczące ręcznej obsługi. Sprzęt automatyczny pomaga w standaryzacji procesu, dzięki czemu jakość połączeń jest w mniejszym stopniu zależna od operatora linii.
Etap pick and place jest często jedną z najważniejszych części linii SMT. Jeśli dopływ materiału zostanie przerwany, maszyna może poczekać, zwolnić lub zatrzymać się.
Ręczne łączenie nie może raz czy dwa razy spowodować poważny problem. Kiedy jednak powtarza się je w ciągu dnia, kumulują się niewielkie opóźnienia. Jeśli operatorzy będą musieli zatrzymać się, aby przygotować każdą rolkę ręcznie, linia może stracić cenny czas produkcji.
Rozwiązanie automatycznej wymiany szpul pomaga skrócić czas potrzebny na łączenie szpul. Zmniejsza to także ryzyko, że nieprawidłowe połączenie spowoduje zatrzymanie podajnika po zakończeniu zmiany.
Dlatego automatyczne łączenie należy postrzegać jako część strategii ciągłości produkcji, a nie tylko jako zakup maszyny.
Zarówno metody ręczne, jak i automatyczne wymagają kontroli procesu. Automatyzacja poprawia spójność, ale fabryki nadal potrzebują odpowiednich materiałów, prawidłowego działania i regularnych kontroli.
Ręczne łączenie wiąże się z większym ryzykiem, gdy operatorzy pracują w pośpiechu lub są niedostatecznie przeszkoleni. Typowe problemy obejmują niewspółosiowość, słabą wytrzymałość splotu, nieprawidłowy kierunek taśmy i nierówny nacisk łączenia.
Automatyczne łączenie może również zakończyć się niepowodzeniem, jeśli maszyna nie jest konserwowana, używana jest taśma o niewłaściwej szerokości lub operator nieprawidłowo ładuje materiały. Automatyzacja zmniejsza ryzyko, ale nie zastępuje podstawowej dyscypliny produkcyjnej.
Niezależnie od tego, czy stosuje się łączenie ręczne, czy automatyczne, fabryki powinny ujednolicić proces. Obejmuje to szkolenie operatorów, kontrolę kierunku taśmy, weryfikację materiału, kontrolę kompatybilności podajnika i regularny przegląd przestojów związanych ze spawaniem.

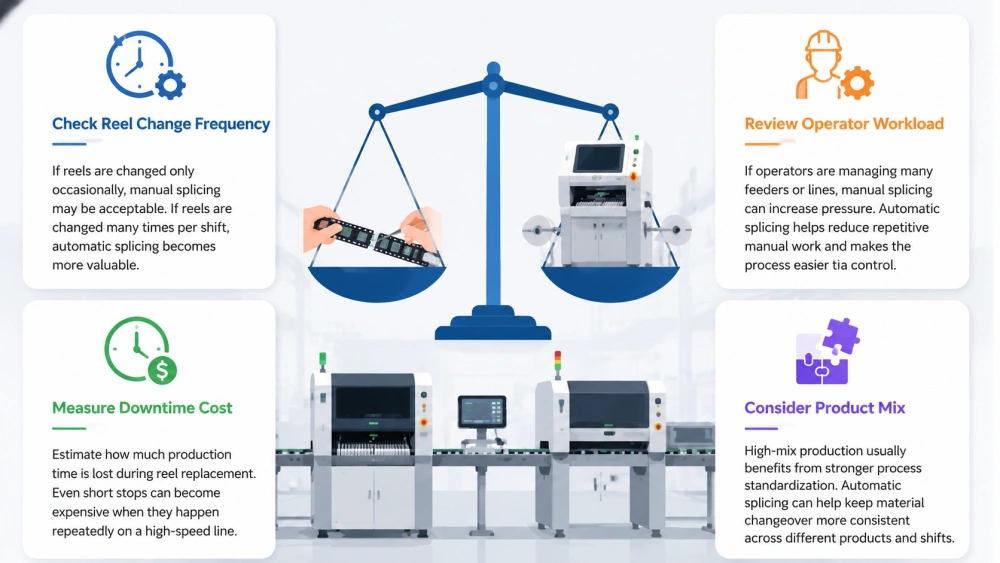

Najlepszy wybór zależy od sytuacji produkcyjnej. Fabryka powinna porównać obie metody w oparciu o rzeczywiste warunki pracy, a nie tylko cenę sprzętu.
Jeżeli szpule wymieniane są sporadycznie, dopuszczalne może być łączenie ręczne. Jeśli szpule są wymieniane wiele razy w ciągu zmiany, automatyczne łączenie staje się bardziej wartościowe.
Oszacuj, ile czasu produkcji traci się podczas wymiany szpuli. Nawet krótkie postoje mogą stać się kosztowne, jeśli zdarzają się wielokrotnie na linii dużych prędkości.
Jeśli operatorzy zarządzają wieloma podajnikami lub liniami, ręczne łączenie może zwiększyć ciśnienie. Automatyczne łączenie pomaga ograniczyć powtarzalną pracę ręczną i ułatwia kontrolę procesu.
Produkcja o wysokim stopniu zróżnicowania zwykle czerpie korzyści z silniejszej standaryzacji procesów. Automatyczne łączenie może pomóc w zapewnieniu bardziej spójnej zmiany materiału w przypadku różnych produktów i zmian.
Porównując automatyczne i ręczne łączenie SMT , łączenie ręczne jest odpowiednie w przypadku produkcji prostej, niskonakładowej lub budżetowej. Rozpoczęcie jest elastyczne i niedrogie, ale w dużym stopniu zależy od umiejętności operatora i może powodować większe różnice w jakości połączenia.
Automatyczne łączenie jest lepsze w fabrykach, które wymagają szybszej wymiany szpul, bardziej stabilnej pracy podajnika i krótszych przestojów. Obsługuje powtarzalną jakość spawów i pomaga chronić wydajność linii SMT.
Jeśli Twoja fabryka zwiększa produkcję, pracuje na wiele zmian lub boryka się z częstymi opóźnieniami w wymianie szpul, rozwiązanie z automatyczną zmianą szpul jest zwykle lepszą opcją długoterminową. Pełny przegląd sprzętu do łączenia i planowania zmiany materiału można znaleźć w instrukcji maszyny do łączenia SMT i przewodniku dotyczącym zmiany materiału.
Automatyczne łączenie SMT jest zwykle lepsze w przypadku produkcji na dużą skalę lub w przypadku produkcji o dużym zróżnicowaniu, ponieważ jest szybsze, bardziej spójne i mniej zależne od umiejętności operatora. Ręczne łączenie może nadal działać w przypadku linii o małej objętości lub produkcji próbnej. Najlepszy wybór zależy od częstotliwości wymiany szpul, kosztów przestojów, obciążenia operatora i wymagań dotyczących stabilności podajnika.
Główną różnicą jest kontrola procesu. Ręczne łączenie taśm SMT zależy od ręcznego przecięcia, wyrównania i połączenia taśm przez operatora. Automatyczne łączenie wykorzystuje sprzęt do kontrolowania kluczowych etapów, takich jak pozycjonowanie i łączenie. Dzięki temu wynik jest bardziej powtarzalny i pomaga ograniczyć błędy podczas zmiany szpul.
Tak, automatyczne łączenie może skrócić przestoje linii SMT, sprawiając, że wymiana szpul jest szybsza i bardziej niezawodna. Gdy szpule zostaną dokładnie połączone, zanim skończy się materiał, podajnik może kontynuować dostarczanie komponentów z mniejszą liczbą przystanków. Jest to szczególnie cenne w przypadku szybkich linii pick and place z częstym zużyciem komponentów.
Fabryka może wybrać ręczne łączenie SMT, gdy wielkość produkcji jest niewielka, zmiany szpul są rzadkie lub budżet jest ograniczony. Ręczne łączenie może być również przydatne przy budowie prototypów lub produkcji próbnej. Jeśli jednak praca ręczna zacznie powodować powtarzające się opóźnienia lub zmiany jakości, należy rozważyć automatyzację.
Przed zakupem rozwiązania do automatycznej wymiany szpul sprawdź kompatybilność szerokości taśmy, kompatybilność podajnika, czas cyklu, łatwość obsługi, opcje weryfikacji materiału, potrzeby konserwacyjne i wsparcie posprzedażowe. Maszyna powinna odpowiadać rzeczywistej wielkości produkcji i procesowi przezbrajania, a nie tylko ogólnemu układowi linii SMT.
