W pełni zautomatyzowane rozwiązanie SMT do aplikacji oświetlenia LED

Liczba wyświetleń:0     Autor:Edytuj tę stronę     Wysłany: 2025-05-22      Źródło:Ta strona

Zapytaj

facebook sharing button
twitter sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Oświetlenie LED Zastosowania PCBA: wydajność i precyzja jazdy w elektronice


Globalne przesunięcie w kierunku efektywności energetycznej i inteligentnych systemów oświetlenia spowodowało, że rynek oświetlenia LED na czele produkcji elektroniki. W centrum tej transformacji leży oświetlenie LED PCBA (zespół płytki drukowanej), która zapewnia niezawodność, trwałość i optymalną wydajność.

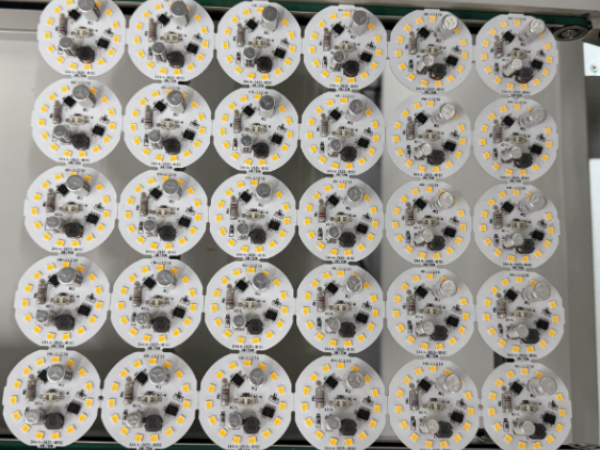

Żarówka LED PCBA

Żarówka LED PCBA

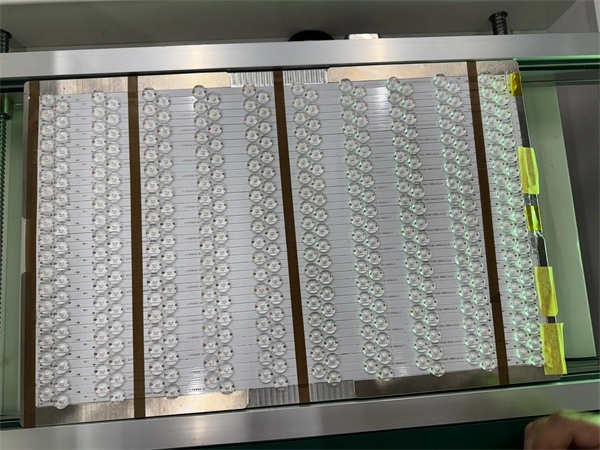

Światła LED

Światła LED PCBA


LED PCBA jest niezbędna w szerokiej gamie produktów oświetleniowych, w tym:


  • DOB LED PCBA (Driver-on-Board) : usprawniona integracja mocy dla kompaktowych i wydajnych projektów.

  • LED PCBA: oferuje precyzyjną kontrolę optyczną świateł ulicznych i oświetlenia architektonicznego.

  • Light PCBA: Zaprojektowany do jednolitego oświetlenia w przestrzeniach komercyjnych i mieszkalnych.

  • D Oczywiście i żarówka PCBA: Używany w wysokowydajnym suficie i oświetleniu ogólnym przeznaczeniem.

  • Streetlight PCBA: zaprojektowany w celu spełnienia rygorystycznych wymagań niezawodności na świeżym powietrzu.


Niezależnie od tego, czy dotyczy to świateł ulicznych, żarówek, świateł lub paneli, jakość i precyzja PCBA LED wpływają bezpośrednio na długość życia produktu i efektywność energetyczną. Dla producentów zapewnienie o dużej liczbie produkcji PCBA o dużej objętości jest niezbędne dla pozostania konkurencyjnego w branży oświetlenia LED.


I.C.T Smart Factory Solutions do pełnej produkcji oświetlenia LED


Weźmy faktyczną produkcję produktów LED jako przykład: maksymalny rozmiar produktu wynosi 510 mm * 330 mm; Zgodnie z informacjami o produkcie i rzeczywistych potrzeb procesowych, aby klienci skonfigurowali następującą linię programu, biorąc pod uwagę trudności w procesie produkcyjnym i wydajności.


Aby zaspokoić różnorodne potrzeby produkcji oświetlenia LED PCBA , I.C.T oferuje w pełni zautomatyzowane rozwiązanie SMT z szybkim, bardzo precyzyjnym i wysoce elastycznym opcjami konfiguracji.


✔️ SMT Process Flow:

  • Drukowanie wklejania lutu → Kontrola drukowania → Umieszczenie komponentów → lutowanie podlotki → Inspekcja optyczna

✔️ Przepływ procesu montażu soczewki:

  • UV Dispensing na PCBA → Montaż soczewki → Utwardzanie kleju UV

✔️ Przepływ procesu powlekania:

  • Zastosowanie powlekania konformacyjnego na PCBA → Kontrola UV → Utwardzanie UV

✔️ Przepływ procesu montażu żarówki LED:

  • Zespół żarówki LED → Test starzenia → Ostateczne opakowanie


Konfiguracja linii SMT

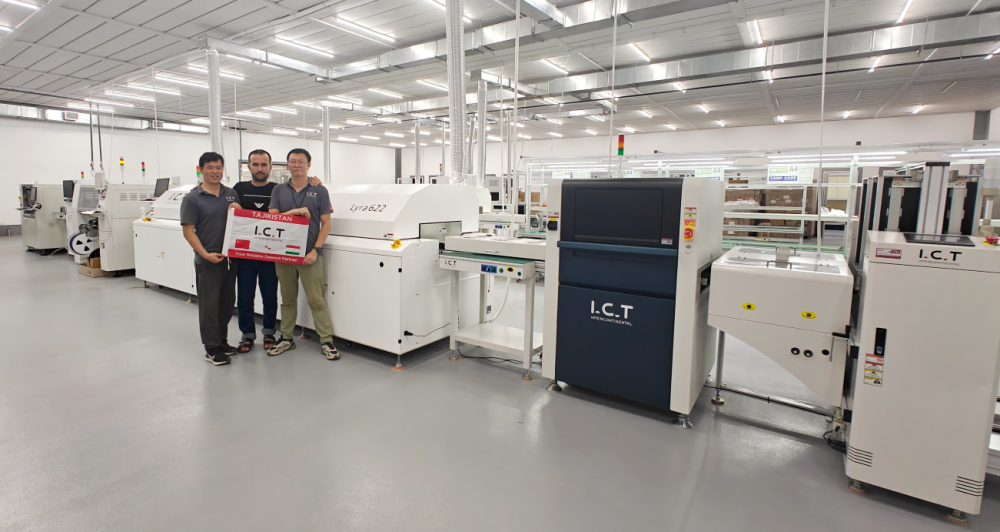

Linia produkcyjna kierowana przez ICT


W oparciu o ustawienie fabryczne i warunki remontu klienta, zoptymalizowaliśmy układ linii produkcyjnej, aby zminimalizować modyfikacje głównych linii energetycznych, rurociągów powietrza i kanałów wentylacji spalin. Zapewniając estetyczny ogólny układ, rozważaliśmy również widoczność dla odwiedzających chodniki, umożliwiając klientom wyraźne obserwowanie środowiska produkcyjnego. W rezultacie linia SMT, linia mocowania obiektywu, linia powłoki i linia montażowa żarówki LED zostały odpowiednio dostosowane i zmienione.


Alokacja personelu


Na podstawie konfiguracji linii produkcyjnej i wymagań produktu alokacja personelu dla całej linii jest następująca:

  • Inżynierowie : 2

  • Operatorzy : 8–10 (SMT & powlekanie i montaż)

  • Kontrola jakości (QC) Personel : 5 (SMT & Coating & Montaż)


Rzeczywista liczba personelu można elastycznie dostosować zgodnie z określonymi rodzajami produktów i zapotrzebowaniem na produkcję.


Dane dotyczące rozwiązania


Konfiguracja pełnej linii i ocena pojemności
Zdolność produkcyjna SMT Żarówka LED PCBA 800 szt./H.
Streetlight PCBA 250 szt./H
Light Light PCBA 2000 szt./H.
Downlight PCBA 1000 szt./H.
Pojemność linii powłoki Streetlight PCBA 200 szt./H.
Pojemność montażu żarówki LED Żarówki LED 1200–1500 szt./H.
Wymagania mocy Maksymalna moc 200 kW
Moc operacyjna 54 kW
Ostateczne zużycie energii zależy od faktycznego zastosowanego sprzętu
Kompatybilność produktu
  • Odpowiednie dla produktów LED o średnim i wysokiej klasy

  • Obsługiwana maksymalna szerokość PCB: 250 mm

Ogólne wymiary linii
  • Warsztat SMT: 25 m × 24 m

  • Warsztaty montażowe: 27,5 m × 8,4 m

  • Całkowita powierzchnia podłogi: ok. 830 m²


Linia produkcyjna oświetlenia LED - prawdziwy materiał fabryczny

Zobacz, jak zautomatyzowana linia SMT I.C.T zasila przyszłość produkcji LED:



Przezwyciężenie wyzwań technicznych w produkcji PCBA LED PCBA


Produkty LED często mają duże wymagania dotyczące precyzji, niezawodności i różnorodnej kompatybilności komponentów. Rozwiązanie I.C.T Smart Factorya bezpośrednio dotyczy największych wyzwań produkcyjnych w branży:


1. Precyzyjne montaż

Umieszczenie o wysokiej dokładności (± 30 μm) przy użyciu japońskich i koreańskich maszyn do wybierania i miejsca zapewnia dokładne instalowane koraliki i soczewki LED na PCB.

2. Różnorodność komponentów

Aby obsłużyć różnorodne rozmiary i kształty komponentów, roztwory podwójnej maszyny (Juki + Hanwha) pozwalają na wydajne przetwarzanie komponentów zarówno drobnych, jak i nieporęcznych.

3. Jakość drukowania wklejania lutu

Precyzyjne drukarki i kondycjonowanie wklejania (ocieplenie i mieszanie odśrodkowe) zapewniają optymalne drukowanie szablonu i minimalne wady.

4. Niezawodność lutowania reflow

Piekarnik Lyra622 oferuje jednolite profile termiczne i delikatny transfer ciepła w celu ochrony czułe komponenty.

5. Zarządzanie rozpraszaniem ciepła

Stopniowe szaleństwo w piekarniku rozdzielczym i dystrybucja gorącego powietrza w małej pętli minimalizują szok termiczny podczas lutowania.

6. Wydajność produkcji

Dostosowane linie produkcyjne pasują do różnych złożoności produktu, kosztów równoważenia i wydajności.

7. Zapewnienie jakości

Wyposażona w maszyny SPI i AOI, linia zapewnia stałą jakość produktu na każdym kroku.

8. Kontrolowane środowisko

Konfiguracja pomieszczenia czystego zgodnie z normami ISO 14644 z kontrolą temperatury (24 ± 2 ° C) i wilgotnością (40%–60%) zapewnia optymalne warunki procesu.


Współpracuj z I.C.T - twój niezawodny dostawca rozwiązań PCBA

Dzięki dziesięcioleciom wiedzy specjalistycznej w zakresie technologii SMT i LED Application Solutions, I.C.T jest zaangażowany w świadczenie niezawodnych, zlokalizowanych usług dla klientów na całym świecie. Niezależnie od tego, czy produkujesz wysokowydajne żarówki LED, lampki panelu, czy inteligentne światła uliczne, nasze w pełni zautomatyzowane rozwiązanie oferuje precyzję, skalowalność i wsparcie potrzebne do prowadzenia rynku oświetleniowego.


Skontaktuj się z nami teraz, aby dostosować linię produkcyjną LED PCBA >>
