Błędy pozycji pobierania podajnika SMT mają miejsce, gdy komponent nie jest umieszczony we właściwym miejscu, aby dysza mogła go pobrać. Maszyna może zgłosić błąd pobierania, błąd podciśnienia, odrzucenie komponentu lub alarm podajnika, ale prawdziwym problemem jest często nieprawidłowa pozycja pobierania podajnika, niestabilne indeksowanie taśmy, nieprawidłowe współrzędne pobierania lub ruch wewnątrz kieszeni komponentu.
Podajnik odpowiada za przemieszczanie każdego komponentu do punktu odbioru z powtarzalną dokładnością. Jeżeli taśma przesuwa się zbyt daleko, zatrzymuje się zbyt wcześnie, przesuwa się na boki lub nie utrzymuje prawidłowo elementu, dysza może ominąć element lub oderwać go od krawędzi. Może to prowadzić do braku komponentu, upuszczenia komponentu, odwrócenia komponentu do góry nogami, wysokiego współczynnika odrzuceń i niepotrzebnych strat materiału.
W tym przewodniku wyjaśniono główne przyczyny błędu pozycji pobierania podajnika SMT i przedstawiono praktyczny proces kalibracji podajnika SMT dla inżynierów produkcji i zespołów konserwacyjnych.
Spis treści
Błąd pozycji pobierania podajnika SMT oznacza, że komponent nie znajduje się w oczekiwanej współrzędnej odbioru w momencie przybycia dyszy. Element może być przesunięty zbyt daleko do przodu, zbyt daleko do tyłu, przesunięty na boki, obrócony, przechylony lub nie może znajdować się w kieszeni.
Maszyna może nadal pomyślnie wykonywać niektóre cykle pobierania. Z tego powodu problemy z podajnikiem mogą być trudne do zidentyfikowania. Podajnik może pracować normalnie przez kilka minut, a następnie powodować sporadyczny błąd, gdy zmienia się otwór na taśmę, kieszeń, taśma zakrywająca lub położenie komponentu.
Typowe objawy to brak odbioru, odbiór boczny, obrót komponentu, odrzucenie komponentu po inspekcji kamerą, niestabilna wartość podciśnienia, upuszczony komponent i wielokrotne przesunięcie w położeniu.
Inne objawy to dotykanie krawędzi kieszeni taśmy przez dyszę, ruch elementu po indeksowaniu taśmy, nierówny posuw taśmy, nietypowy hałas podajnika i błędy występujące po jednym podajniku po przeniesieniu go do innego położenia maszyny.
Dysza musi stykać się z elementem w stabilnym i odpowiednim miejscu pobierania. Jeśli dysza dotyka krawędzi zamiast środka, uszczelnienie próżniowe staje się słabsze, a element może się obracać podczas ruchu głowicy.
Nieprawidłowa pozycja pobierania podajnika może również spowodować, że maszyna odrzuci dobry komponent. Komponent może zostać pobrany, ale jego położenie na dyszy może znajdować się poza zakresem korekcji kamery. W tej sytuacji problemem może być błąd widzenia, mimo że podajnik utworzył oryginalne przesunięcie.

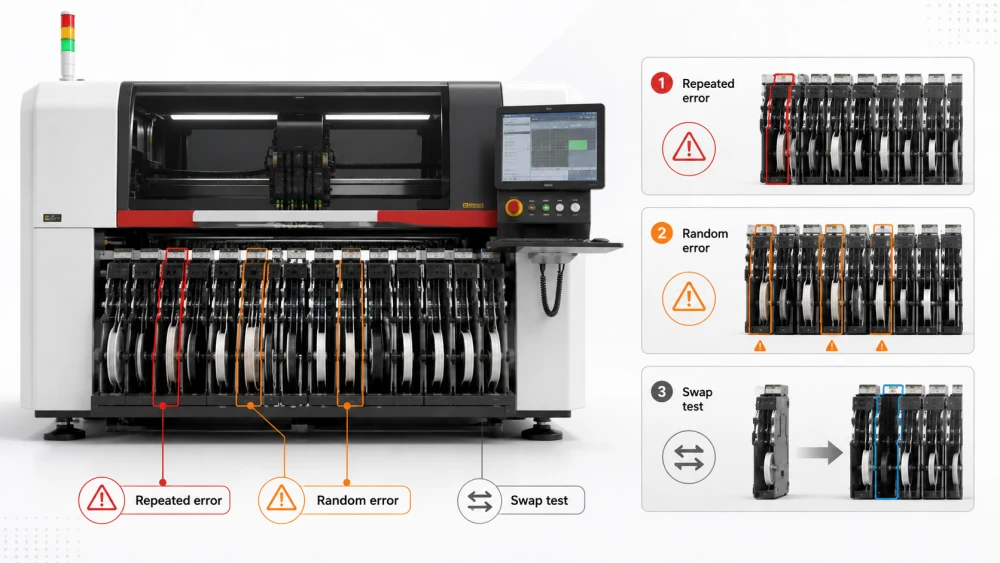

Przed zmianą parametrów podajnika inżynierowie powinni zarejestrować wzór defektu. Pomaga to oddzielić problem podajnika od problemu z dyszą, podciśnieniem, wizją lub materiałem.
Jeśli ten sam podajnik powoduje powtarzające się błędy pobierania, inżynierowie powinni sprawdzić kalibrację podajnika, indeksowanie taśmy, współrzędne pobierania, stan zębatki, naprężenie taśmy przykrywającej i położenie kieszeni komponentów.
Powtarzający się błąd zwykle oznacza, że podajnik konsekwentnie podaje komponent w niewłaściwym miejscu. Problem może mieć charakter mechaniczny, ale może również wynikać z nieprawidłowej podziałki, nieprawidłowego typu podajnika lub błędnych danych komponentu.
Jeśli kilka podajników generuje losowe błędy, problem może nie dotyczyć pojedynczego podajnika. Inżynierowie powinni sprawdzić typowy stan maszyny, w tym zużycie dyszy, źródło podciśnienia, ciśnienie powietrza, wyrównanie podstawy podajnika, wibracje maszyny i ustawienia oprogramowania.
Losowe błędy podajnika mogą się także zdarzyć, gdy fabryka zastosuje nową specyfikację taśmy lub pakiet komponentów, który nie jest dobrze dopasowany do istniejącego systemu podajnika.
Test wymiany podajnika jest jedną z najbardziej przydatnych metod diagnostycznych. Przenieś podejrzany podajnik do innego gniazda i przeprowadź kontrolowany test. Jeśli problem z pobieraniem występuje w podajniku, prawdopodobnie odpowiedzialny jest podajnik lub jego materiał. Jeśli problem nadal występuje w pierwotnym gnieździe maszyny, należy sprawdzić podstawę podajnika, współrzędne maszyny lub układ głowicy.
Podczas testu należy zmienić tylko jedną zmienną. Jeśli podajnik, dysza, szpula z materiałem i program zostaną zmienione w tym samym czasie, wynik będzie trudny do interpretacji.
Podajnik musi być solidnie zainstalowany i prawidłowo ustawiony na podstawie podajnika. Mała szczelina mechaniczna może zmienić relację między kieszenią taśmy a współrzędną odbioru dyszy.
Jeśli podajnik nie jest całkowicie wsunięty w podstawę maszyny, może być ustawiony pod niewielkim kątem lub pozostać nieco odsunięty od oczekiwanej pozycji. Maszyna może nadal rozpoznawać podajnik, ale miejsce odbioru może być niedokładne.
Inżynierowie powinni sprawdzić blokadę podajnika, szynę prowadzącą, blok pozycjonujący, złącze i ogranicznik mechaniczny. Podajnik należy wkładać ze stałą siłą i nie powinien się poruszać przy lekkim dotknięciu.
Kurz, cząstki taśmy, resztki komponentów i olej mogą gromadzić się na podstawie podajnika. Może to uniemożliwić ustawienie podajnika na płasko. Zużyta szyna prowadząca lub blok pozycjonujący może powodować podobne problemy.
Jeżeli kilka podajników wykazuje podobne przesunięcie podbieracza w tym samym miejscu maszyny, należy sprawdzić podstawę podajnika. Czyszczenie tylko pojedynczego podajnika może nie rozwiązać prawdziwego problemu.
Podajnik przechylony lub poruszający się na boki może spowodować odsunięcie kieszeni taśmy od środka dyszy. Jest to poważniejsze w przypadku małych komponentów, ponieważ tolerancja odbioru jest bardzo mała.
Inżynierowie powinni sprawdzić, czy korpus podajnika jest stabilny podczas indeksowania. Jeśli podajnik przesuwa się do przodu i do tyłu przy każdym przesuwie taśmy, blokada podajnika lub mechanizm wewnętrzny mogą wymagać regulacji.

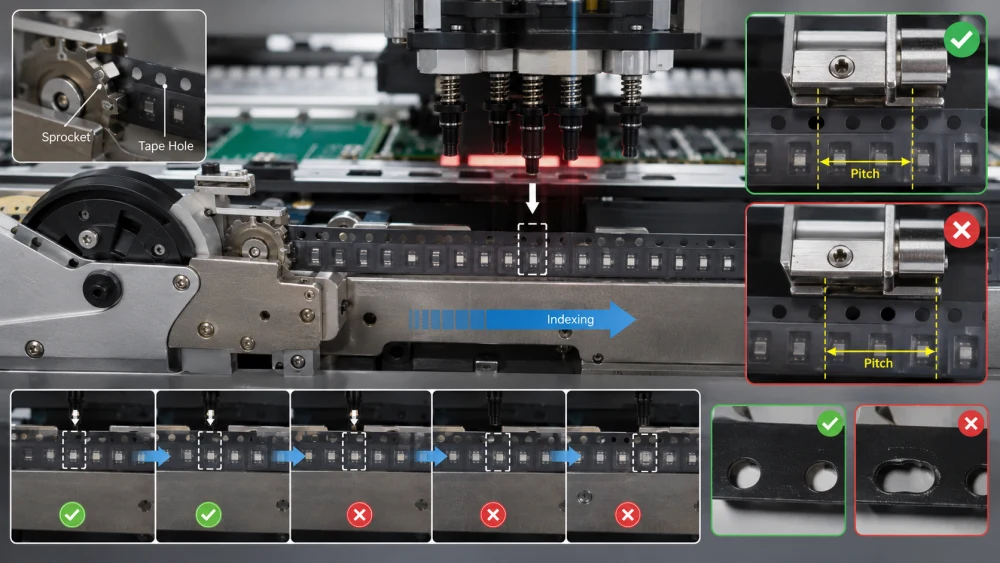

Indeksowanie taśmy przesuwa taśmę nośną do przodu o jedną kieszeń na raz. Jeśli odległość indeksowania jest nieprawidłowa, komponent nie dotrze do oczekiwanej pozycji odbioru.
Różne specyfikacje taśm nośnych wykorzystują różne odstępy kieszeni. Jeżeli ustawienie odstępu podajnika nie jest zgodne z rzeczywistą taśmą, taśma może przesuwać się za bardzo lub za mało w każdym cyklu.
Może to spowodować stopniową zmianę podbieracza, wielokrotne pobieranie z pustej kieszeni, pobieranie boczne lub uszkodzenie podzespołów. Inżynierowie powinni potwierdzić faktyczną wysokość na opakowaniu komponentu i porównać ją z programem podajnika.
Koło zębate podajnika musi prawidłowo wchodzić w otwory taśmy nośnej. Jeżeli otwory w taśmie są uszkodzone, rozciągnięte, zablokowane lub źle uformowane, zębatka może nie przesuwać taśmy dokładnie.
Zużyte zęby koła łańcuchowego mogą również powodować zmiany indeksowania. Podajnik może działać poprawnie z jedną szpulą, a nie działać z inną, ponieważ jakość otworu w taśmie jest inna.
Niektóre błędy indeksowania podajnika są spowodowane wewnętrznym zużyciem mechanicznym. Silnik, przekładnia, sprężyna, pasek, sprzęgło lub mechanizm napędowy mogą nie przesuwać taśmy na tę samą odległość w każdym cyklu.
Inżynierowie powinni obserwować kilka kolejnych cykli indeksowania. Element powinien za każdym razem zatrzymywać się w tej samej pozycji. Wideo w zwolnionym tempie lub znacznik wizualny na taśmie mogą pomóc w identyfikacji niewielkich różnic w ruchu.
Podajnik może być sprawny mechanicznie, ale program maszyny może nadal używać niewłaściwej pozycji pobierania. Współrzędne odbioru i wysokość odbioru należy sprawdzić w odniesieniu do rzeczywistego komponentu i rzeczywistego podajnika.
Nieprawidłowa pozycja pobierania podajnika oznacza, że dysza maszyny nie jest skierowana we właściwy punkt elementu. Dysza może znajdować się w pobliżu krawędzi elementu, pomiędzy dwoma elementami lub na zewnątrz kieszeni.
Inżynierowie powinni sprawdzić współrzędne czujnika X i Y i porównać je z rzeczywistym położeniem komponentu. Teoretyczny środek kieszeni nie zawsze pokrywa się z najlepszym punktem odbioru, zwłaszcza gdy element jest luźny lub kieszeń jest większa niż korpus komponentu.
Jeśli wysokość zbierania jest zbyt duża, dysza może nie stykać się wystarczająco mocno z elementem. Podciśnienie może nie wytworzyć się prawidłowo, a element może pozostać w kieszeni, gdy głowica się odsunie.
Może to spowodować brak odbioru, słabe podciśnienie lub odrzucenie aparatu. Problem może pojawić się dopiero przy dużej prędkości, gdyż element nie ma czasu na utworzenie stabilnego uszczelnienia.
Jeśli wysokość podnoszenia jest zbyt niska, dysza może wcisnąć element do kieszeni taśmy. Może to spowodować powstanie siły bocznej, obrót elementu, uszkodzenie kieszeni lub kolizję dyszy.
Wysokość odbioru należy dostosować do głębokości kieszeni taśmy, grubości elementu, długości dyszy i stanu podajnika. Prawidłowa wysokość powinna umożliwiać mocny kontakt bez nadmiernego nacisku.

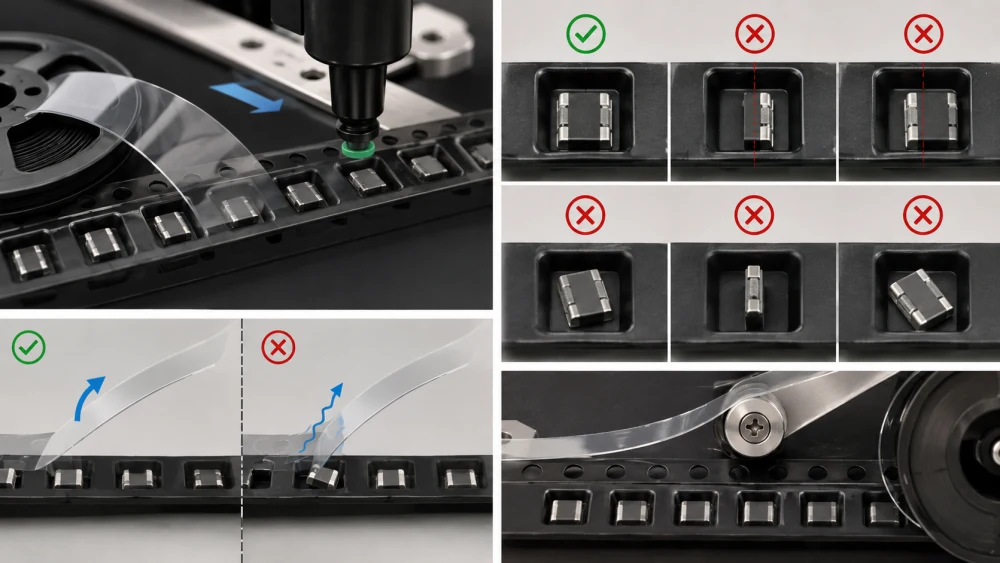

Nie każdy problem z pozycją podbieracza jest spowodowany ruchem podajnika. Sam element może przemieścić się do kieszeni przed dotarciem dyszy.
Mały lub lekki element może przesuwać się na boki wewnątrz kieszeni na taśmę. Gdy element nie jest już wyśrodkowany, dysza może oderwać go od krawędzi lub nie wytworzyć stabilnego uszczelnienia próżniowego.
Inżynierowie powinni sprawdzić element natychmiast po usunięciu taśmy zabezpieczającej i zanim dysza ją uniesie. Jeśli element został już przesunięty, należy sprawdzić opakowanie materiału lub specyfikację taśmy.
Element może stać pod kątem, ponieważ kieszeń jest zbyt płytka, zbyt duża, uszkodzona lub zanieczyszczona. Może na nią wpływać również siła odrywania taśmy przykrywającej lub wibracje podczas indeksowania.
Nachylony komponent może spowodować nieprawidłowe położenie podniesienia, obrót komponentu, upuszczenie komponentu lub umieszczenie go do góry nogami. Mniejsza prędkość podajnika i lepsze opakowanie mogą poprawić stabilność, ale niektóre elementy mogą wymagać innej konstrukcji taśmy nośnej.
Jeśli taśma przykrywająca odklei się nierównomiernie, może pociągnąć element lub spowodować wibracje w pobliżu punktu odbioru. Nadmierna siła odrywania może spowodować poruszenie lekkiego elementu. Luźny odklejający się materiał może pozostawić materiał taśmy w obszarze odbioru.
Inżynierowie powinni sprawdzić kąt taśmy przykrywającej, napięcie odrywania, ścieżkę zużytej taśmy i zbieranie taśmy. Taśma osłonowa powinna oddzielić się płynnie, nie naruszając elementu znajdującego się wewnątrz kieszeni.
Prawidłowy proces kalibracji podajnika SMT powinien zweryfikować położenie podajnika, indeksowanie taśmy, współrzędne odbioru, wysokość odbioru i powtarzalność. Kalibrację należy przeprowadzić po naprawie podajnika, kolizji podajnika, długotrwałym przechowywaniu, powtarzającym się błędzie pobierania lub zmianie materiału.
Przed kalibracją oczyść korpus podajnika, zębatkę, szynę prowadzącą, ścieżkę taśmy i obszar pobierania. Usuń fragmenty taśmy, resztki podzespołów i kurz. Upewnij się, że używany jest typ podajnika właściwy dla szerokości i odstępu taśmy.
Jeśli to możliwe, załaduj szpulę ze znanymi dobrymi komponentami. Zastosowanie stabilnej szpuli referencyjnej ułatwia odróżnienie błędu podajnika od błędu pakowania materiału.
Wykonaj kilka cykli indeksowania i obserwuj, czy taśma przesuwa się równomiernie. Sprawdź, czy zębatka wchodzi w otwory w taśmie i czy każda kieszeń elementu zatrzymuje się w tym samym miejscu odbioru.
Jeśli położenie taśmy zmienia się z cyklu na cykl, naprawę mechaniczną należy zakończyć przed kalibracją oprogramowania. Korekta oprogramowania nie może skompensować niestabilnego indeksowania.
Gdy indeksowanie mechaniczne będzie stabilne, naucz lub zweryfikuj współrzędne odbioru X i Y. Dysza powinna być umieszczona nad rzeczywistym środkiem elementu. Punkt odbioru powinien zapewniać wystarczającą powierzchnię styku, aby zapewnić stabilną próżnię bez dotykania ścianki kieszeni.
W przypadku małych elementów współrzędne odbioru należy dokładnie sprawdzić pod powiększeniem. Mały błąd współrzędnych może być duży w porównaniu z bryłą komponentu.
Ustaw wysokość pobierania tak, aby dysza mocno stykała się z elementem, ale nie wciskała go głęboko w kieszeń. Potwierdź, że próżnia osiągnie wymagany poziom w oczekiwanym czasie.
Przeprowadzaj powtarzane testy odbioru i monitoruj, czy element pozostaje wyśrodkowany na dyszy podczas ruchu głowicy. Jeśli element przesuwa się po pobraniu, należy również sprawdzić wybór dyszy, reakcję podciśnienia i przyspieszenie głowicy.
Kalibracja nie jest zakończona po jednym udanym pobraniu. Podajnik powinien wykonać wystarczającą liczbę cykli, aby potwierdzić powtarzalność. Inżynierowie powinni sprawdzić pozycję odbioru, wartość podciśnienia, kąt komponentu i wynik rozpoznawania kamery w kolejnych cyklach.
Podajnik, który działa raz, ale czasami ulega awarii, nie jest wystarczająco stabilny do produkcji masowej.

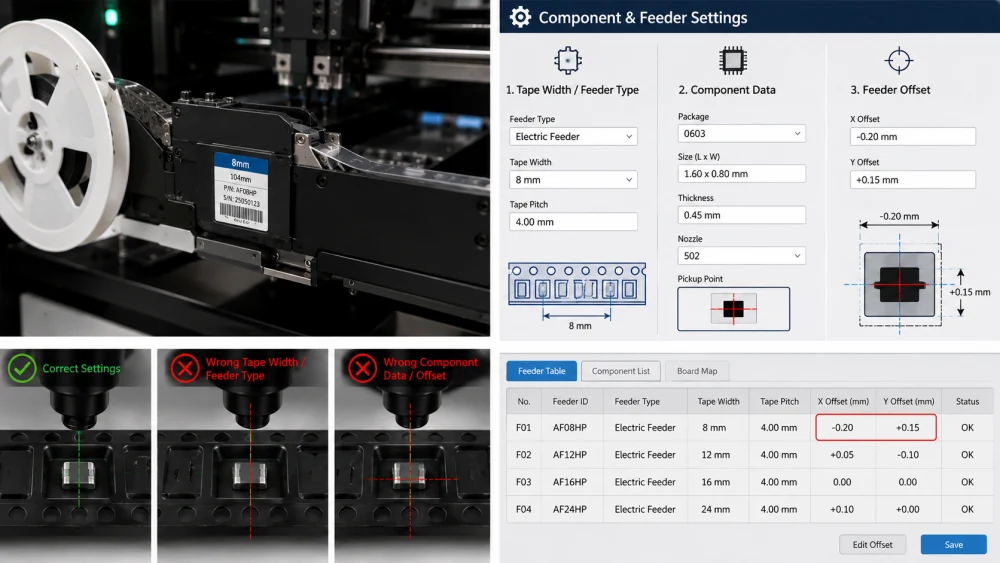

Nieprawidłowe ustawienia oprogramowania mogą spowodować nieprawidłowe położenie pobierania podajnika, nawet jeśli sprzęt podajnika jest w dobrym stanie.
Jeśli program użyje niewłaściwej szerokości taśmy lub typu podajnika, urządzenie może obliczyć nieprawidłowe położenie podajnika lub nieprawidłowe zachowanie indeksowania. Może to spowodować nieprawidłowe współrzędne odbioru i powtarzające się błędy odbioru komponentu.
Inżynierowie powinni porównać rzeczywistą etykietę podajnika, szerokość taśmy, odstęp taśmy, pakiet komponentów i program maszyny. Podobnie wyglądające modele podajników mogą mieć różne charakterystyki indeksowania lub zbierania.
Dane komponentów mogą obejmować rozmiar opakowania, grubość, punkt odbioru, typ dyszy, typ podajnika, odstęp taśmy i parametr rozpoznawania. Jeśli te dane zostaną skopiowane z innego komponentu bez weryfikacji, w urządzeniu może zostać zastosowana nieodpowiednia konfiguracja odbioru.
Wymiana podzespołów i zmiany dostawców wymagają szczególnej uwagi. Nawet jeśli specyfikacja elektryczna jest taka sama, wymiary opakowania lub konstrukcja kieszeni mogą się różnić.
Niektóre systemy maszyn wykorzystują wartości przesunięć specyficzne dla podajnika. Jeśli przesunięcie jest nieprawidłowe, dysza może stale docierać zbyt daleko na jedną stronę elementu.
Inżynierowie powinni przejrzeć historię przesunięć podajnika i porównać wartość ze znanym, dobrym podajnikiem. Przesunięcie należy ostrożnie zmieniać i rejestrować po weryfikacji.
Na błąd pobierania podajnika mogą mieć wpływ inne części maszyny. Inżynierowie powinni potwierdzić, że podajnik nie jest obwiniany za problemy z dyszą lub wzrokiem.
Brudna lub zużyta dysza może uchwycić element niecentrycznie, nawet jeśli pozycja podajnika jest prawidłowa. Inżynierowie powinni sprawdzić końcówkę dyszy, otwór wentylacyjny, średnicę wewnętrzną dyszy i stan osadzenia.
Słabe lub opóźnione podciśnienie może sprawić, że prawidłowy odbiór będzie wyglądał jak błąd pozycji podajnika. Komponent może zostać podniesiony, ale może się poruszyć podczas przyspieszania głowicy. Inżynierowie powinni porównać reakcję podciśnienia z inną dyszą lub głowicą.
Jeśli element zostanie wybrany nieco niecentralnie, system wizyjny może skorygować położenie, jeśli błąd mieści się w dozwolonym zakresie. Jeśli błąd jest zbyt duży, maszyna może odrzucić element.
Aby uzyskać szerszy obraz sposobu podłączenia podajnika, dyszy, podciśnienia i umiejscowienia, inżynierowie mogą przeczytać ten przewodnik rozwiązywania problemów związanych z pobieraniem i umieszczaniem SMT :

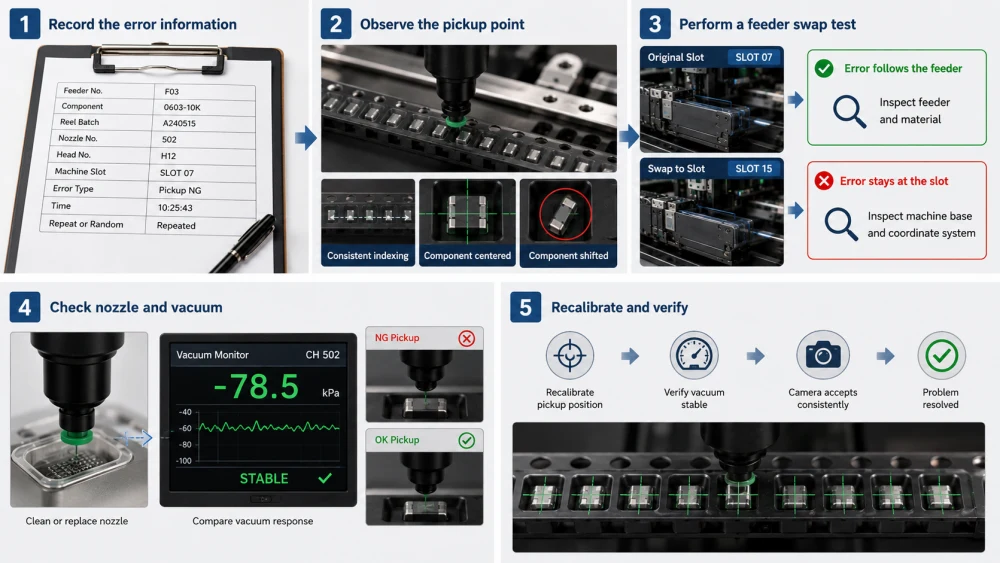

Ustrukturyzowana sekwencja rozwiązywania problemów pomaga inżynierom znaleźć przyczynę bez zmiany zbyt wielu zmiennych.
Zapisz numer podajnika, nazwę komponentu, partię szpuli, numer dyszy, numer głowicy, gniazdo maszyny, typ błędu i czas wystąpienia. Zwróć uwagę, czy problem się powtarza, czy jest losowy.
Obserwuj podajnik podczas kilku cykli indeksowania. Sprawdź, gdzie element się zatrzymuje, czy taśma przesuwa się równomiernie i czy element pozostaje wyśrodkowany w kieszeni.
Przenieś podejrzany podajnik do innego slotu maszyny. Zachowaj tę samą dyszę, program komponentów i warunki produkcji. Jeśli błąd podąża za podajnikiem, sprawdź podajnik i materiał. Jeśli błąd pozostaje w gnieździe, sprawdź podstawę maszyny i układ współrzędnych.
Wyczyść lub wymień dyszę i porównaj reakcję podciśnienia. Jeśli błąd odbioru zniknie, podajnik może nie być główną przyczyną.
Po usunięciu podejrzanej przyczyny wykonaj powtarzające się cykle odbioru. Upewnij się, że element jest wyśrodkowany, wartość podciśnienia jest stabilna, a kamera konsekwentnie przyjmuje odbiór.
Błąd pozycji pobierania podajnika SMT jest często powodowany przez nieprawidłową instalację podajnika, niestabilne indeksowanie taśmy, nieprawidłowe ustawienie podziałki, zużyte koło łańcuchowe, nieprawidłowe współrzędne pobierania, nieodpowiednią wysokość pobierania, ruch komponentu wewnątrz kieszeni, problemy z odrywaniem taśmy przykrywającej, nieprawidłowe przesunięcie podajnika lub nieprawidłowe dane komponentu.
Prawidłowy proces kalibracji podajnika SMT powinien obejmować kontrolę mechaniczną, weryfikację indeksowania, uczenie współrzędnych pobierania, regulację wysokości pobierania, potwierdzenie próżni i testowanie powtarzalności. Kalibracja nie jest zakończona, dopóki podajnik nie będzie pracował równomiernie przez wiele cykli.
Inżynierowie powinni również sprawdzić dyszę, układ podciśnieniowy, ustawienie wizyjne i opakowanie komponentów. Problem z podajnikiem i problem z dyszą mogą powodować bardzo podobne alarmy maszyny, dlatego ważne jest kontrolowane testowanie.
ICT zapewnia profesjonalne, kompleksowe rozwiązanie SMT dla producentów elektroniki, obejmujące planowanie linii SMT, konfigurację podajników, wsparcie procesu pick and place, wskazówki dotyczące kalibracji podajników, inspekcje, szkolenia i rozwiązywanie problemów produkcyjnych. W przypadku fabryk borykających się z powtarzającymi się błędami pozycji pobierania podajnika, pełny przegląd danych podajnika, materiału, dyszy i maszyny może pomóc poprawić stabilność umieszczania.
Błąd pozycji odbioru podajnika SMT jest zwykle spowodowany nieprawidłowym indeksowaniem taśmy, błędną współrzędną odbioru, błędną instalacją podajnika, zużyciem podajnika, niewłaściwym skokiem taśmy, ruchem elementu wewnątrz kieszeni lub nieprawidłowym przesunięciem podajnika. Może się również wydawać, że dysza nie trafia w element, gdy prawdziwym problemem jest prezentacja podajnika. Przed zmianą parametrów maszyny inżynierowie powinni obserwować punkt odbioru i przeprowadzić test wymiany podajnika.
Inżynierowie korygują nieprawidłowe położenie podajnika, sprawdzając osadzenie podajnika, czyszcząc podstawę podajnika, weryfikując skok taśmy, sprawdzając ruch koła zębatego, ucząc współrzędnych X/Y podbieracza i regulując wysokość podbieracza. Po regulacji podajnik należy przetestować w wielu cyklach indeksowania. Pojedynczy udany odbiór nie jest dowodem na to, że podajnik jest wystarczająco stabilny do produkcji.
Proces kalibracji podajnika SMT zwykle obejmuje czyszczenie podajnika, kontrolę mechanicznego indeksowania, weryfikację skoku taśmy, uczenie współrzędnych odbioru, regulację wysokości pobierania, potwierdzenie próżni i testowanie powtarzalności. Jeśli to możliwe, w procesie należy stosować szpulę ze znanymi, dobrymi komponentami. Kalibrację należy powtórzyć po naprawie podajnika, kolizji, długotrwałym przechowywaniu lub powtarzającym się błędzie pobierania.
Tak, problem z podajnikiem może spowodować odrzucenie komponentu. Jeśli komponent zostanie pobrany od krawędzi lub pod kątem, system wizyjny może go odrzucić, ponieważ jego środek, obrót lub kontur wykracza poza dozwolony zakres. Maszyna może zgłosić odrzucenie wizji, mimo że podajnik utworzył oryginalne przesunięcie pobierania. Pozycję pobierania, numer dyszy, wartość podciśnienia i obraz z kamery należy sprawdzić łącznie.
Podajniki SMT należy skalibrować zgodnie z użytkowaniem, stanem sprzętu i historią usterek. Podajnik intensywnie używany może wymagać częstszych kontroli niż podajnik rzadko używany. Kalibrację należy również przeprowadzić po naprawie, kolizji, nieprawidłowym indeksowaniu, powtarzającym się błędzie odczytu lub długotrwałym przechowywaniu. Zamiast stosować wyłącznie stałe interwały kalendarzowe, fabryki powinny łączyć planową konserwację z rzeczywistymi danymi dotyczącymi wydajności podajnika.
Błędy pozycji pobierania podajnika SMT są często spowodowane kombinacją warunków mechanicznych, oprogramowania, materiałów i procesu. Podajnik może być nieprawidłowo osadzony, taśma może niedokładnie indeksować, element może przesuwać się wewnątrz kieszeni lub program może użyć nieprawidłowej współrzędnej odbioru.
Niezawodne rozwiązanie zaczyna się od analizy wzorców błędów i bezpośredniej obserwacji punktu odbioru. Inżynierowie powinni następnie w kontrolowanej kolejności sprawdzić instalację podajnika, indeksowanie, nachylenie, współrzędne pobierania, wysokość pobierania, opakowanie komponentów, stan dyszy, reakcję podciśnienia i dane wizyjne.
Dzięki zdyscyplinowanemu procesowi kalibracji podajnika SMT i regularnemu śledzeniu wydajności fabryki mogą ograniczyć awarie odbioru komponentów, straty materiału, przestoje maszyn i niestabilność rozmieszczenia. ICT może wspierać producentów praktycznym sprzętem SMT i rozwiązaniami procesowymi, od konfiguracji podajnika po pełną optymalizację linii produkcyjnej.
