Błędy rozpoznawania obrazu SMT mają miejsce, gdy system kamer nie może poprawnie zidentyfikować położenia, kształtu, polaryzacji lub orientacji elementu. Zaawansowane rozwiązania do kontroli wizyjnej SMT pomagają producentom poprawić stabilność rozpoznawania komponentów i ograniczyć fałszywe odrzucenia podczas szybkiego umieszczania. W wielu fabrykach objawia się to awarią rozpoznawania kamery składowej, powtarzającymi się alarmami wizyjnymi, wykryciem nieprawidłowego obrotu lub niestabilnym potwierdzeniem odbioru. Często problemem nie jest sam aparat. Oświetlenie, dane opakowania, stan dyszy, wysokość pobierania, prezentacja podajnika, a nawet kontrast deski mogą mieć wpływ na jakość rozpoznawania.
W tym artykule wyjaśniono najczęstsze przyczyny błędów rozpoznawania obrazu SMT i przedstawiono praktyczne kroki rozwiązywania problemów z systemem widzenia maszynowego SMT, które pomagają inżynierom ustabilizować rozmieszczenie, ograniczyć liczbę fałszywych odrzutów i utrzymać dobrą kontrolę jakości. Został napisany dla inżynierów procesu SMT, techników, zespołów konserwacyjnych i kierowników produkcji, którzy potrzebują niezawodnego sposobu rozwiązywania problemów związanych z rozmieszczeniem kamer bez zgadywania.
Spis treści
Rozpoznawanie wizyjne to sposób, w jaki maszyna może potwierdzić, że wybrany komponent to właściwa część, we właściwym położeniu i właściwej orientacji, zanim nastąpi umieszczenie. To punkt kontrolny, a nie tylko obraz z kamery. Jeśli system nie może poprawnie odczytać komponentu, maszyna może odrzucić część, zatrzymać linię lub ustawić niewłaściwą orientację, jeśli ustawienia są zbyt luźne.
Kamera zazwyczaj sprawdza środek elementu, zarys korpusu, kąt obrotu, oznaczenie polaryzacji, kształt przewodu lub końcówki oraz położenie opakowania względem dyszy. W przypadku małych elementów pasywnych system może wymagać jedynie czystego konturu korpusu i punktu środkowego. W przypadku układów scalonych, złączy, diod LED lub pakietów spolaryzowanych zadanie rozpoznawania jest bardziej złożone, ponieważ kamera musi wykryć zarówno kształt, jak i orientację.
Dlatego awaria rozpoznawania kamery komponentowej nie zawsze jest prostą usterką sprzętową. Urządzenie może odczytywać niewłaściwy obraz, niewłaściwy tryb oświetlenia, niewłaściwą definicję opakowania lub część, która nieznacznie poruszyła się podczas odbioru. Jeśli linia traktuje każdy alarm wizyjny jako problem z kamerą, prawdziwa przyczyna może pozostać ukryta.
Rozmieszczenie SMT zależy od bardzo małych tolerancji. Element może mieć zaledwie kilka milimetrów szerokości, a kamera musi potwierdzić swoje położenie w ułamku sekundy. Jeśli część jest niecentralna, błyszcząca, ciemna, przezroczysta, obrócona lub częściowo zasłonięta przez dyszę, rozpoznawanie może stać się niestabilne. Ta wrażliwość jest normalna. Celem nie jest usunięcie logiki widzenia, ale sprawienie, aby dane wejściowe rozpoznawania były czystsze i bardziej spójne.

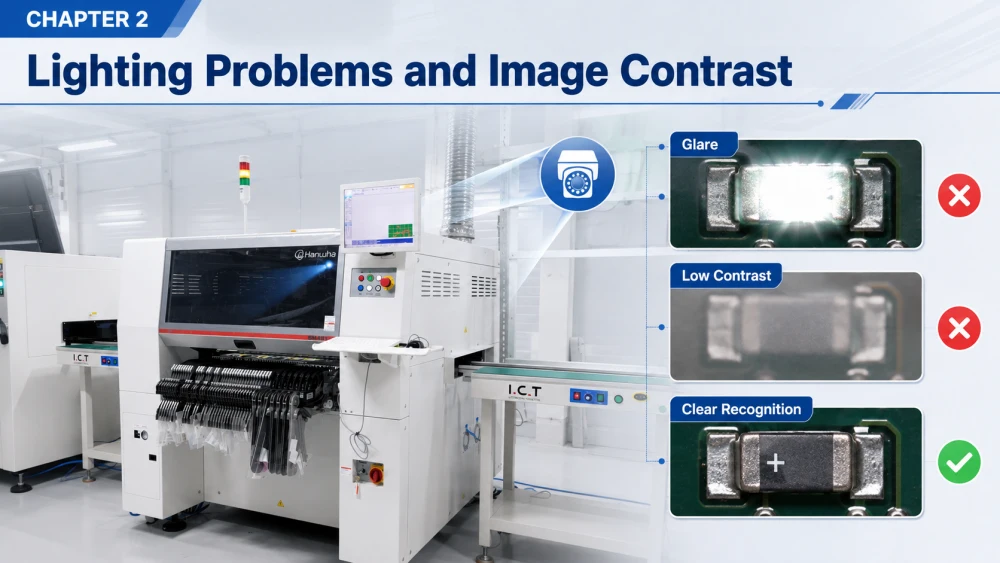

Oświetlenie jest jedną z najczęstszych przyczyn błędów rozpoznawania wzroku SMT. Kamera rozpoznaje tylko to, co widzi wyraźnie. Jeśli światło jest za mocne, za słabe, nierówne lub odbite od powierzchni komponentu, obraz może wydawać się dobry dla operatora, ale nadal być niestabilny dla algorytmu rozpoznawania.
Różne opakowania wymagają różnych warunków oświetleniowych. Nowoczesne maszyny typu pick and place wykorzystują zaawansowane systemy wizyjne SMT ze zoptymalizowanymi trybami oświetlenia do obsługi różnych powierzchni opakowań. Czarny korpus układu scalonego może wymagać silnego kontrastu. Odblaskowe opakowanie metalowe może wymagać delikatniejszego oświetlenia, aby uniknąć odblasków. Przezroczyste lub półprzezroczyste opakowanie może zakłócać wykrywanie krawędzi, ponieważ kamera może widzieć wewnętrzne odbicia zamiast czystego konturu. Nawet niewielka zmiana kąta lub intensywności może mieć wpływ na skuteczność rozpoznawania.
Gdy jakość obrazu spada, system może błędnie odczytać środek, nie wykryć znaku polaryzacji lub odrzucić dobry element ze względu na niewyraźną krawędź. W ruchliwej fabryce często pojawia się to jako sporadyczny błąd rozpoznawania, który jest trudniejszy do rozwiązania niż ciągły alarm.
Inżynierowie powinni najpierw sprawdzić rzeczywisty obraz, a nie tylko tekst alarmu. Obraz powinien mieć wyraźny kontur, stabilny kontrast i widoczny znak polaryzacji, jeśli jest to wymagane. Jeśli obraz jest mętny lub niestabilny, sprawdź źródło światła, czystość obiektywu, stan odbłyśnika, kąt kamery i tryb oświetlenia w bibliotece pakietów.
Pomaga także porównanie obrazu pod tym samym komponentem, tą samą dyszą i tą samą pozycją podajnika. Jeśli obraz zmienia się tylko po jednej stronie płytki lub jednej głowicy maszyny, problem może mieć charakter mechaniczny, a nie optyczny. Poprawki oświetlenia są przydatne tylko wtedy, gdy prawdziwą przyczyną jest obraz, a nie wtedy, gdy komponent się porusza lub jest źle wybrany.
Bardzo duża liczba przypadków niepowodzeń rozpoznawania kamer składowych jest spowodowana błędami biblioteki pakietów. Kamera może działać poprawnie, ale maszyna porównuje obraz z nieprawidłowymi danymi pakietu. Dzieje się tak często, gdy skopiowana biblioteka jest ponownie wykorzystywana w nowej części, która wygląda podobnie, ale nie jest identyczna.
Definicja opakowania powinna pasować do rozmiaru ciała, środka odbioru, wzrostu, oznaczenia polaryzacji, liczby odprowadzeń, kształtu konturu i metody rozpoznawania. Jeśli którakolwiek z tych wartości jest błędna, maszyna może obliczyć niewłaściwy środek lub odrzucić część jako nieprawidłową. Jest to szczególnie częste w przypadku małych opakowań, asymetrycznych korpusów, elementów spolaryzowanych i opakowań z subtelnymi znakami na powierzchni.
Jeden skopiowany wpis może spowodować powtarzający się błąd rozpoznawania wzroku SMT w wielu zadaniach, jeśli zespół użyje go jako skrótu. Kamera nie zna intencji operatora. Zna tylko te dane, które mu podano. Dlatego dyscyplina biblioteki pakietów jest tak samo ważna jak konserwacja maszyny.
Inżynierowie powinni porównać rzeczywisty komponent z zapisem pakietu linia po linii. Należy sprawdzić obraz opakowania, kierunek polaryzacji, rozmiar korpusu, środek rozpoznawania i dopuszczalny kąt obrotu. Jeśli biblioteka została sklonowana z podobnej części, najbezpieczniejszym podejściem jest sprawdzenie jej poprzez kontrolę pierwszego artykułu i kontrolowane uruchomienie testowe przed pełną produkcją.
W fabrykach wrażliwych na jakość standard biblioteczny powinien być traktowany jako część systemu kontroli procesu, a nie jako jednorazowy plik konfiguracyjny. ICT pomaga producentom w dostarczaniu kompleksowych rozwiązań SMT, obejmujących wsparcie procesów, dopasowywanie sprzętu i konfigurację linii, dzięki czemu sterowanie opakowaniami, sterowanie podajnikiem i logika rozpoznawania mogą współpracować, a nie być obsługiwane osobno.

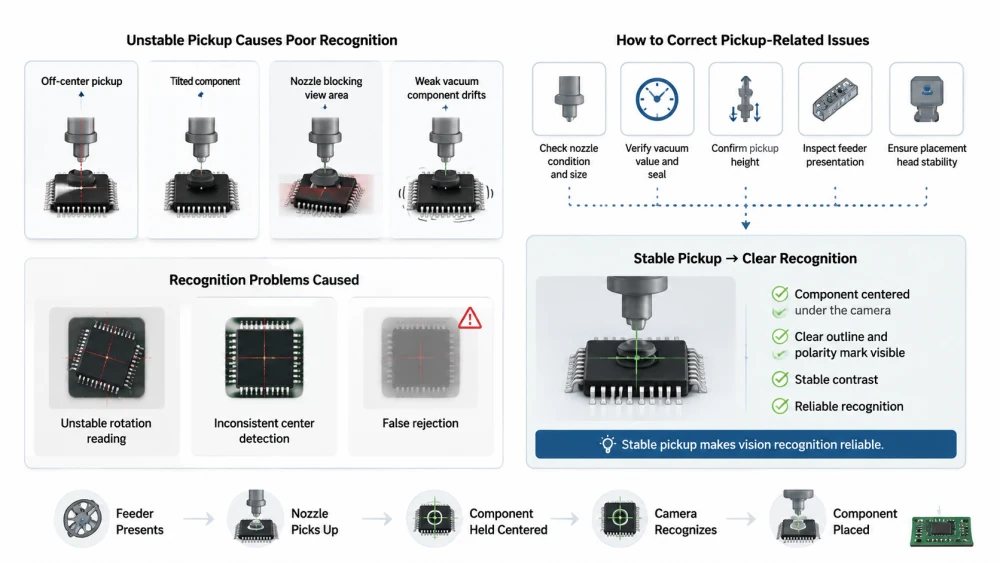

Rozpoznawanie wzroku często kończy się niepowodzeniem, ponieważ element nie jest prawidłowo wyśrodkowany podczas sprawdzania go przez kamerę. Jeśli część zostanie przechylona, przesunięta lub częściowo zasłonięta przez dyszę, obraz może stać się niejednoznaczny, nawet jeśli sam aparat jest sprawny. Dlatego właśnie rozwiązywanie problemów z systemami wizyjnymi SMT musi uwzględniać łańcuch odbioru, a nie tylko kamerę.
Dysza powinna utrzymać element w oczekiwanym punkcie środkowym. Jeśli podbieracz nie jest ustawiony centralnie, część może się nieznacznie obracać podczas jazdy. Jeśli końcówka dyszy jest zużyta, zablokowana lub ma niewłaściwy rozmiar, część może być nierówno osadzona i zasłaniać pole widzenia. Słaba próżnia może również powodować dryfowanie elementu na tyle, aby zmylić rozpoznanie.
Problemy te często objawiają się jako niestabilny odczyt rotacji, niespójne wykrywanie środka lub powtarzające się fałszywe odrzucenia tego samego opakowania. Może się wydawać, że w maszynie występuje problem z kamerą, ale prawdziwą przyczyną jest niestabilna geometria przetwornika.
Inżynierowie powinni sprawdzić stan dyszy, jej rozmiar, wartość podciśnienia, wysokość pobierania, wygląd podajnika i stabilność głowicy umieszczającej. Jeśli ten sam problem z rozpoznawaniem występuje w przypadku jednej dyszy lub jednej głowicy maszyny, jest to wyraźny znak, że problem ma podłoże mechaniczne. Czyszczenie dyszy, sprawdzenie uszczelki i potwierdzenie ścieżki podciśnienia może rozwiązać wiele powtarzających się alarmów wizyjnych.
Przed rozpoczęciem rozpoznawania obrazu element powinien być wycentrowany pod kamerą w powtarzalny sposób. Gdy odbiór ustabilizuje się, kamera będzie mogła wykonywać swoją pracę bardziej niezawodnie. Jest to jeden z powodów, dla których rozwiązywanie problemów z widzeniem powinno być powiązane z konserwacją podajnika i dyszy, a nie izolowane od nich.
Aby uzyskać szerszy obraz sposobu łączenia się objawów pobierania, podajnika, dyszy i wizji, producenci mogą zapoznać się z tym przewodnikiem rozwiązywania problemów związanych z pobieraniem i umieszczaniem SMT.
Niektóre błędy rozpoznawania obrazu SMT nie wynikają z tego, czy maszyna widzi część, ale czy poprawnie ją rozumie. Komponent może być widoczny, ale system może go mimo to odrzucić, ponieważ kąt jest nieprawidłowy, oznaczenie biegunowości jest niejasne lub kształt nie odpowiada oczekiwanej bibliotece.
Błędy obrotu występują, gdy komponent jest wybierany pod nieco innym kątem niż oczekiwano. Błędy polaryzacji mają miejsce, gdy maszyna nie może poprawnie zidentyfikować znaku, przypiąć jednego kierunku lub asymetrycznej orientacji korpusu. Błędy rozpoznawania kształtu mają miejsce, gdy kontur jest zbyt słaby, zbyt odblaskowy lub zbyt podobny do innego opakowania.
Problemy te są szczególnie częste w przypadku diod LED, diod, złączy, QFN, układów scalonych i innych spolaryzowanych pakietów. Mały ślad, który jest dobrze widoczny dla człowieka, może nadal być trudny dla aparatu, jeśli tryb oświetlenia lub próg obrazu są nieprawidłowe.
Biblioteka pakietu powinna zawierać prawidłowy kierunek polaryzacji i tolerancję obrotu. Kontrola pierwszego artykułu powinna sprawdzić, czy maszyna odczytuje tę samą orientację, jakiej oczekuje proces. Jeśli obraz z kamery jest dobry, ale system nadal odrzuca prawidłowe części, próg rozpoznawania może być zbyt rygorystyczny lub definicja pakietu może być błędna.
Operatorzy nie powinni rozwiązywać problemów z orientacją poprzez poluzowanie wszelkich tolerancji. Może to na jakiś czas zmniejszyć liczbę alarmów, ale może pozwolić na ujawnienie rzeczywistych usterek. Lepszym rozwiązaniem jest poprawa jakości obrazu, danych opakowaniowych i powtarzalności odbioru, tak aby kamera rozpoznała właściwą część z właściwego powodu.

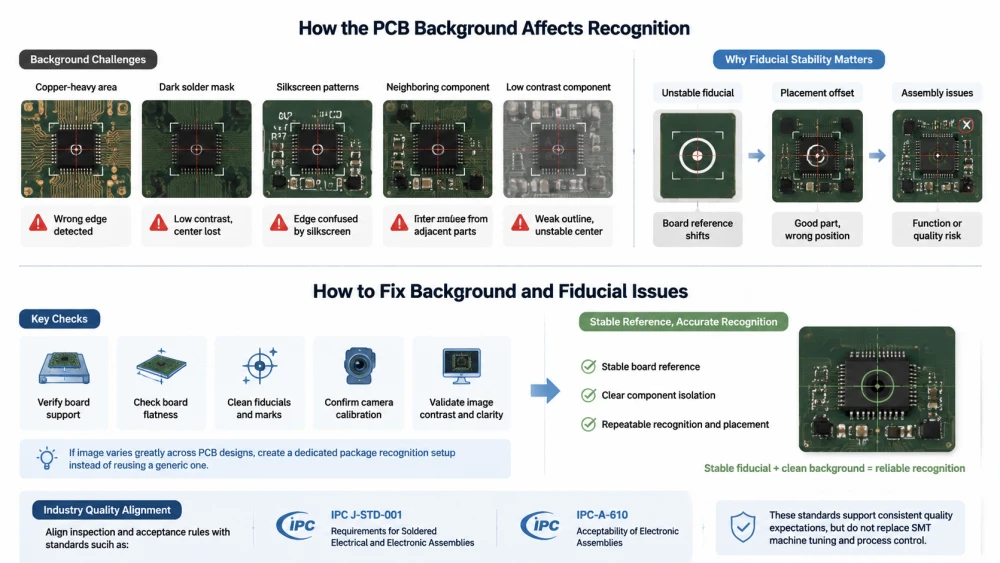

Wizja nie dzieje się w próżni. Tło wokół komponentu również ma znaczenie. Jeśli powierzchnia PCB jest zbyt błyszcząca, zbyt ciemna, zbyt wzorzysta lub ma zbyt zbliżony kolor do komponentu, kamera może mieć trudności z odizolowaniem części od płytki. Fiduciale, kolor maski lutowniczej i lokalne odbicia mogą również wpływać na obraz.
Niektóre deski tworzą silny kontrast, podczas gdy inne tworzą wizualny szum. Obszary zawierające dużą ilość miedzi, ciemna maska lutownicza, wzory sitodruku i sąsiednie elementy mogą powodować, że obraz będzie mniej stabilny. Staje się to bardziej zauważalne, gdy sam komponent jest mały lub ma niski kontrast. Kamera może wówczas wykryć niewłaściwą krawędź lub utracić punkt środkowy.
Rozpoznawanie odniesienia może również wpływać na dokładność umieszczania w dół strumienia. Jeśli odniesienie do płytki jest niestabilne, maszyna może umieścić dobrze wyglądające części w niewłaściwym położeniu. Dlatego też jakość referencyjną płytki i jakość widzenia podzespołów należy rozpatrywać łącznie.
Inżynierowie powinni sprawdzić podparcie płytki, płaskość płytki, czystość odniesienia i kalibrację kamery. Jeśli obraz wizji zmienia się radykalnie w zależności od projektu PCB, biblioteka pakietów może wymagać osobnej konfiguracji rozpoznawania, a nie ponownie użytej ogólnej konfiguracji. Jasne i powtarzalne odniesienie do płytki pomaga systemowi rozpoznawania prawidłowo wyizolować komponent.
W przypadku szerszego języka kontroli jakości niektóre fabryki dostosowują swoje zasady inspekcji i akceptacji do norm takich jak IPC J-STD-001 i IPC-A-610. Standardy te nie zastępują strojenia maszyn SMT, ale pomagają zdefiniować spójne oczekiwania dotyczące jakości na całej linii.
Najszybszym sposobem rozwiązania błędu rozpoznawania obrazu SMT jest oddzielenie problemów z kamerą od problemów procesowych. Stabilna metoda zapobiega przypadkowym zmianom i pomaga zespołowi szybciej znaleźć prawdziwą przyczynę.
Jeśli ten sam błąd rozpoznawania występuje po jednym komponencie, należy najpierw sprawdzić bibliotekę pakietów i oświetlenie. Jeśli podąża za jednym gniazdem podajnika, prawdopodobną przyczyną jest prezentacja podajnika i pozycja pobierania. Jeśli podąża za jedną dyszą, należy sprawdzić zużycie dyszy, wycentrowanie i podciśnienie. Jeśli pojawia się tylko na jednej głowicy maszyny, należy sprawdzić kamerę, ustawienie mechaniczne i stan głowicy.
Ta metoda śledzenia awarii jest jedną z najbardziej niezawodnych form rozwiązywania problemów z systemami wizyjnymi SMT, ponieważ zmienia niejasny alarm w powtarzalny wzór. Gdy wzór jest już widoczny, korekta staje się znacznie bardziej ukierunkowana.
Sprawdź rzeczywisty obraz z kamery, a nie tylko kod alarmu.
Porównaj komponent z biblioteką pakietów.
Sprawdź tryb oświetlenia, jasność i kontrast.
Sprawdź zużycie dyszy, wartość podciśnienia i wycentrowanie podbieracza.
Sprawdź prezentację podajnika i stabilność kieszeni z taśmą.
Potwierdź obsługę płyty, jakość referencyjną i kontrast PCB.
Sprawdź, czy problem dotyczy jednej części, jednej szczeliny, jednej dyszy lub jednej głowicy maszyny.
Gdy kontrole te są przeprowadzane za każdym razem w tej samej kolejności, zespoły spędzają mniej czasu na zgadywaniu, a więcej na naprawianiu prawdziwej przyczyny.

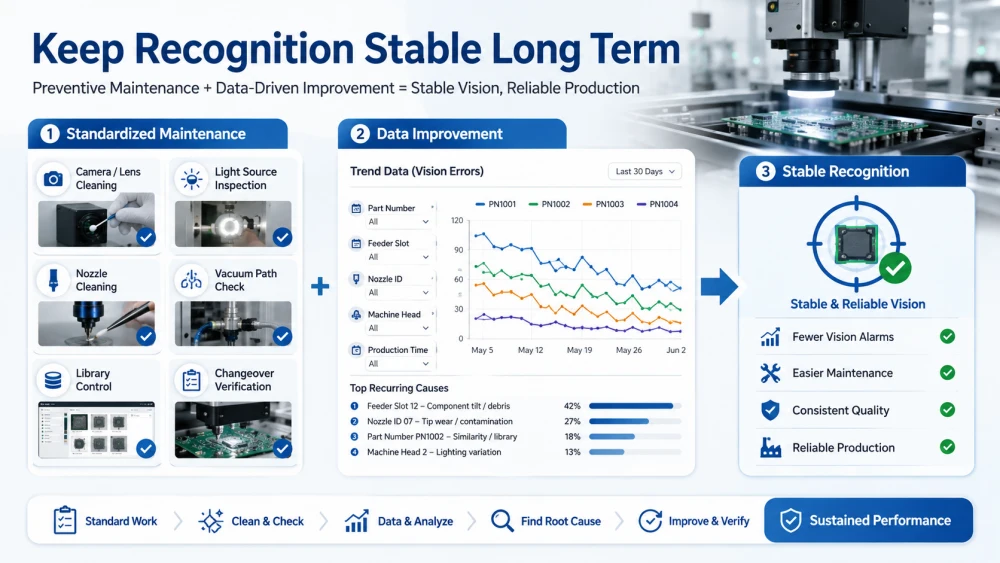

Następnym krokiem po naprawieniu błędów wzroku jest zapobieganie ich ponownemu pojawieniu się. Stabilne rozpoznawanie zależy od standardowej konfiguracji, rutynowego czyszczenia, prawidłowej kontroli biblioteki i regularnej weryfikacji przy wymianie.
Czyszczenie obiektywu aparatu, kontrola źródła światła, czyszczenie dysz i kontrola ścieżki podciśnienia powinny stanowić część planowej konserwacji. Zadania te można łatwo opóźnić, ponieważ maszyna może nadal pracować, ale niewielka ilość dryftu może później spowodować powtarzające się alarmy wizyjne. Konserwacja zapobiegawcza jest zwykle tańsza niż wielokrotne przerywanie linii.
Jeśli fabryka obsługuje wiele rodzajów opakowań, standard rozpoznawania powinien być wyraźnie napisany. Operatorzy powinni wiedzieć, które części wymagają specjalnego oświetlenia, który pakiet wymaga dokładniejszej kontroli polaryzacji, a która dysza wymaga częstszego czyszczenia.
Błędy widzenia należy rejestrować według numeru części, gniazda podajnika, identyfikatora dyszy, głowicy maszyny i czasu produkcji. Dane trendów mogą ujawnić, czy ten sam pakiet ciągle ulega awariom, czy też problem pojawia się dopiero po wymianie. Ułatwia to podjęcie decyzji, czy rozwiązaniem są dane, sprzęt, czy praktyka operatora.
Kiedy fabryka traktuje rozpoznawanie wzroku jako kontrolowany proces, a nie tajemniczy alarm, cała linia staje się łatwiejsza w utrzymaniu. Na tym polega prawdziwa wartość zdyscyplinowanego rozwiązywania problemów z systemami wizyjnymi SMT.
Błąd rozpoznawania wzroku SMT jest zwykle spowodowany kombinacją oświetlenia, danych opakowania, pozycji odbioru i kontrastu płytki.
Błąd rozpoznawania kamery komponentowej jest często problemem procesowym, a nie tylko problemem sprzętowym kamery.
Stabilne rozpoznawanie zależy od dokładnych bibliotek pakietów, czystej optyki, prawidłowego centrowania dysz i powtarzalnej prezentacji podajnika.
Tło płytki, punkty odniesienia i kontrast PCB mogą wpływać na stabilność kamery w takim samym stopniu, jak sam komponent.
Najlepszą metodą rozwiązywania problemów z systemem wizyjnym SMT jest śledzenie awarii według części, podajnika, dyszy lub głowicy maszyny.
Długoterminowa stabilność wynika z konserwacji zapobiegawczej, standardowej konfiguracji i regularnej weryfikacji pierwszego artykułu.
Kiedy fabryka traktuje błędy widzenia jako część pełnego łańcucha odbioru i rozmieszczenia, rozpoznawanie staje się łatwiejsze do kontrolowania i znacznie mniej prawdopodobne, że się powtórzy. Rezultatem jest lepsza dokładność umieszczania, mniej fałszywych odrzutów i większa stabilność produkcji.
Najczęstszymi przyczynami są słabe oświetlenie, nieprawidłowe dane biblioteki pakietów, niestabilna pozycja pobierania, problemy z dyszami i słaby kontrast między komponentem a płytką. W wielu przypadkach kamera działa poprawnie, ale system jest proszony o odczytanie obrazu, który nie jest wystarczająco czysty. Najszybszym sposobem rozwiązania tego problemu jest sprawdzenie rzeczywistego obrazu i porównanie go z zapisem paczki i stanem odbioru.
Najlepszym sposobem jest poprawienie jakości obrazu przed zmianą tolerancji. Oznacza to sprawdzenie trybu oświetlenia, czystości soczewki, dokładności biblioteki opakowań, wycentrowania dysz i stabilności podajnika. Jeśli obraz jest wyraźny, ale system nadal nie działa, może być konieczne sprawdzenie ustawień biblioteki lub progów. Jeśli obraz jest niestabilny, należy najpierw skorygować sprzęt lub proces odbioru.
Może to być jedno i drugie, ale często jest to problem procesowy, który objawia się alarmem kamery. Oświetlenie, zużycie dysz, pozycja pobierania, kontrast płytki i dane z biblioteki wpływają na rozpoznawanie. Dobra metoda rozwiązywania problemów polega na sprawdzeniu kamery, części, podajnika i płytki razem, zamiast zakładać, że kamera jest uszkodzona. Oszczędza to czas i pozwala uniknąć wymiany sprawnego sprzętu.
Tylko z ostrożnością. Zwiększanie tolerancji może zmniejszyć liczbę alarmów, ale może również spowodować, że zła orientacja lub słaby odbiór zostaną wprowadzone do produkcji. Bezpieczniejszym podejściem jest najpierw poprawa oświetlenia, definicji opakowania i powtarzalności odbioru. Zmiany tolerancji należy stosować dopiero wtedy, gdy obraz i zachowanie części będą wystarczająco stabilne, aby je wspierać.
Wsparcie procesu jest przydatne, gdy po sprawdzeniu kamery, oświetlenia, podajnika, dyszy i biblioteki powraca ten sam problem z rozpoznawaniem. Jest to również cenne podczas konfiguracji nowego produktu, produkcji o dużym mieszaniu lub gdy drogie komponenty powodują powtarzające się odpady. Dostawca kompleksowych rozwiązań SMT może przeglądać linię jako jeden system, zamiast traktować każdy alarm osobno.
