| Maszyna kontrolna AOI ICT Online AI-5146
Maszyna inspekcyjna ICT online AOI AI-5146 wykorzystuje bardzo precyzyjną kolorową kamerę do przechwytywania obrazów PCB w czasie rzeczywistym. Wykorzystuje głębokie uczenie się CNN do inteligentnego wykrywania defektów komponentów i lutów. Ta maszyna AOI linii produkcyjnej smt obsługuje kontrole przed i po rozpływie. Oferuje niski poziom fałszywych alarmów, dużą prędkość i łatwą konfigurację. Użytkownicy uzyskują stabilne wyniki przy GR&R poniżej 10%. Obsługuje zdalne sterowanie i łącza danych MES, zapewniając lepszy przepływ danych w fabryce.
| Funkcja

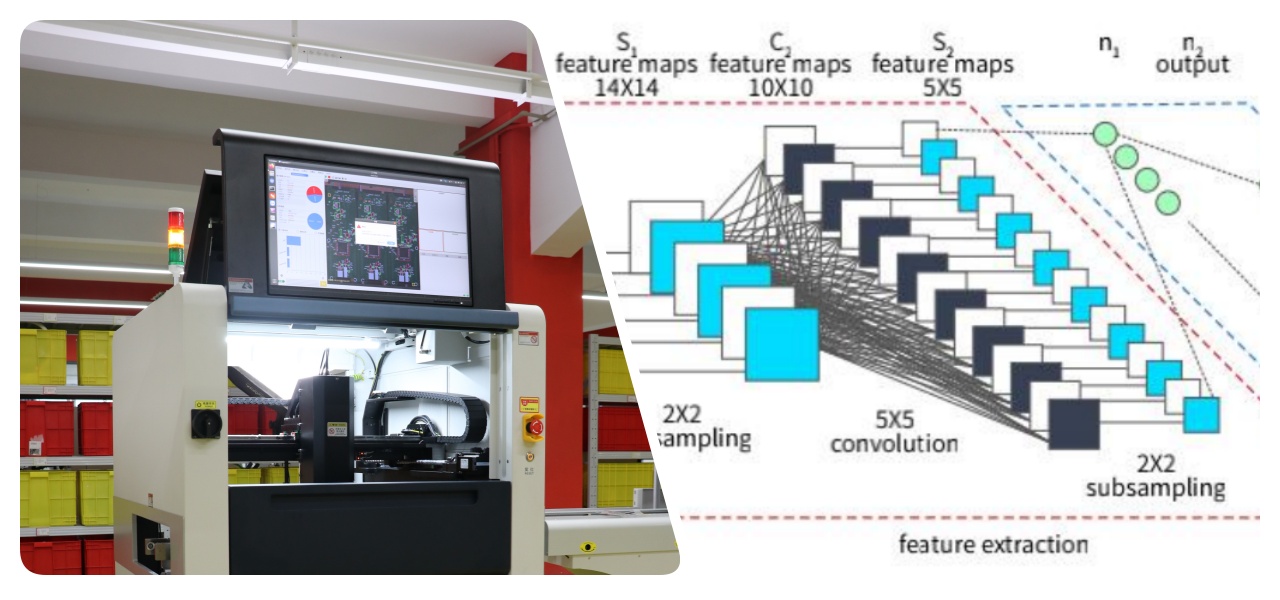

Automatyczna maszyna PCB AI-5146W wykorzystuje głębokie uczenie się za pośrednictwem CNN w celu optymalizacji dużych zbiorów danych i umożliwienia inteligentnego, minimalistycznego programowania. Automatycznie identyfikuje komponenty i połączenia lutowane za pomocą jednego kliknięcia, rozwiązując problemy związane z długim czasem programowania i dużą liczbą fałszywych alarmów powszechnych w tradycyjnych metodach. Wyszkolony na ogromnych zbiorach danych, dokładnie odróżnia płytki NG od OK, nawet przy różnych kształtach połączeń lutowanych. Zmniejsza to liczbę błędnych inspekcji i ułatwia uogólnianie różnych scenariuszy, takich jak obsługa zwisów komponentów lub otworów na kołki w lutowaniu bez zakłóceń.

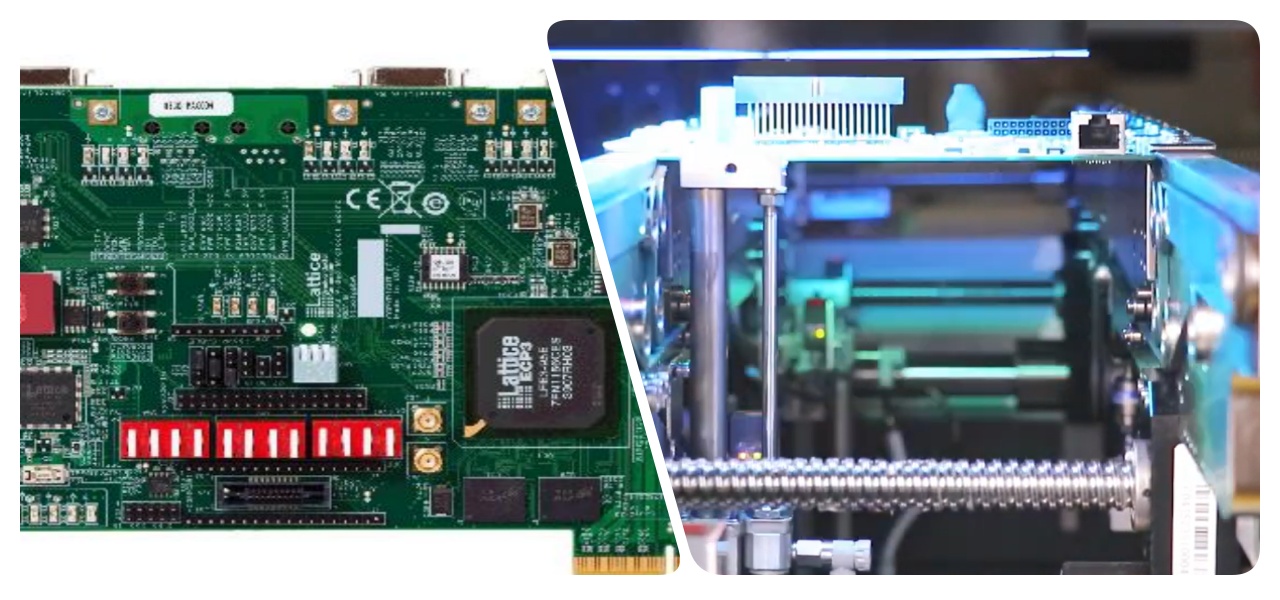

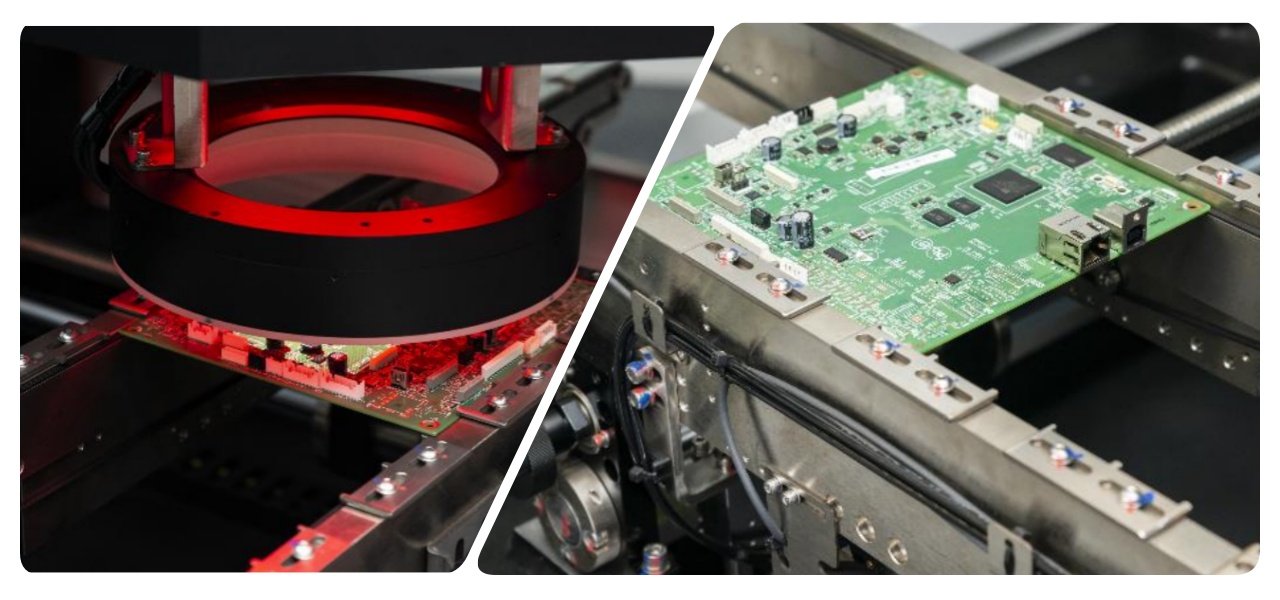

Górna kamera nagrywa z szybkością 0,23 s na pole widzenia. Głębokie wyrównanie zapewnia szybki ruch. Oblicza następne pole podczas fotografowania bieżącego. Automatyczne planowanie tras w celu zwiększenia wydajności. Internetowa maszyna inspekcyjna AOI z łatwością radzi sobie z dużymi płytkami PCB. Pasuje do linii o dużym natężeniu bez spowolnienia. Użytkownicy zyskują większą wydajność na zmianę.
Znajduje brakujące, przekrzywione, mostki, nadmiar lutu i inne. Skrzynki z pinami Auto IC oceniają wiele defektów na raz. Ignoruje kolor planszy lub zmiany postaci. Uogólnienie radzi sobie z nawisami lub niewielkimi odchyleniami. Internetowa maszyna kontrolująca AOI utrzymuje niski poziom fałszywych informacji w skomplikowanych przypadkach.
| Specyfikacja
| Model | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Minikomponent | 01005 chip, układ scalony o skoku 0,3 cala i specjalny kształt | |
| Rozdzielczość@FOV | 10um@40*30mm | 15um@40*30mm |
| Kamera | Inteligentna cyfrowa kamera przemysłowa o rozdzielczości 12M pikseli | |
| Obiektyw | Obiektyw telecentryczny | |
| Światło | Integracja 4 kolorów RGB+W | |
| Szybkość inspekcji | 0,23 sek./FOV | |
| Algorytm inspekcji | CNN, kontrast kolorów, rozpoznawanie konturów, kontrola offsetu, dopasowywanie szablonów, porównywanie znaków, OCR itp. | |
| Przedmiot kontroli | Komponent: brak, odwrócony, źle ustawiony, uszkodzony, dodatkowy, obcy, poplamiony itp. Lut: Niewystarczająca ilość lutu, nadmiar lutu, mostkowanie, pseudolutowie itp. Inne: Rozpoznawanie kodu kreskowego/Rozpoznawanie kodu QR/OCR. | |
| Rozmiar PCB | 50*50mm~510*460mm (Tryb dużej planszy: Od lewej do prawej: maks. 730*460 mm Od prawej do lewej: maks. 640*460 mm) | 50*50mm~510*610mm (praca z jedną szyną) 50*50mm~510*330mm (praca na dwóch szynach) |
| Kolej | Pojedyncza szyna | Podwójna szyna |
| Wysokość PCB | Góra: 25 mm, dół: 80 mm | Góra: 25 mm, dół: 30 mm |
| Grubość PCB | 0,3 ~ 6,0 mm | |
| Krawędź PCB | 3,7 mm | |
| Wypaczenie PCB | ± 3,0 mm | |
| Waga PCB | Maks.: 3 kg | |
| Wysokość przenośnika | 900 ± 20 mm | |
| Z regulacją | Ręczny i automatyczny | |
| Kierunek przenośnika | L ~ R lub R ~ L | |
| Moc | AC220 50/60 Hz, 5 A | |
| Moc znamionowa | 380 W | |
| Komunikacja | SMEMA | |
| Waga | 750 kg | 790 kg |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.

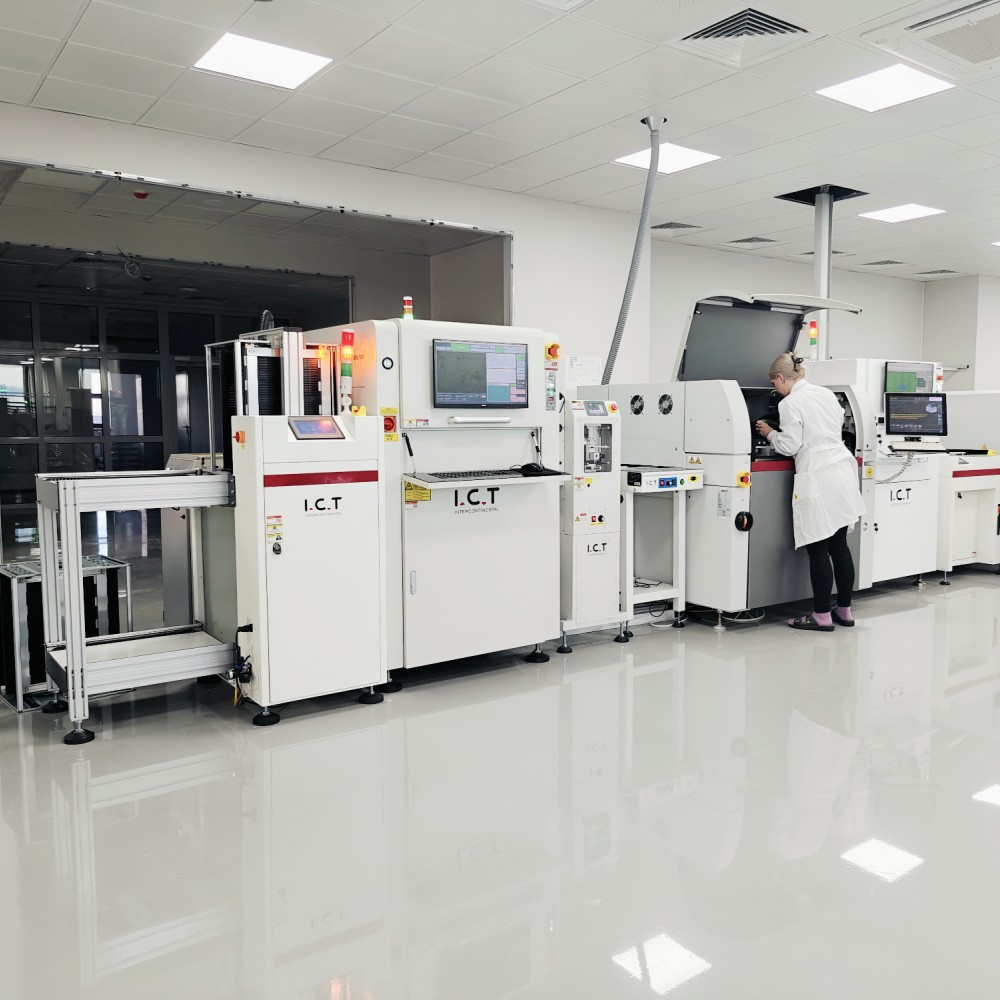

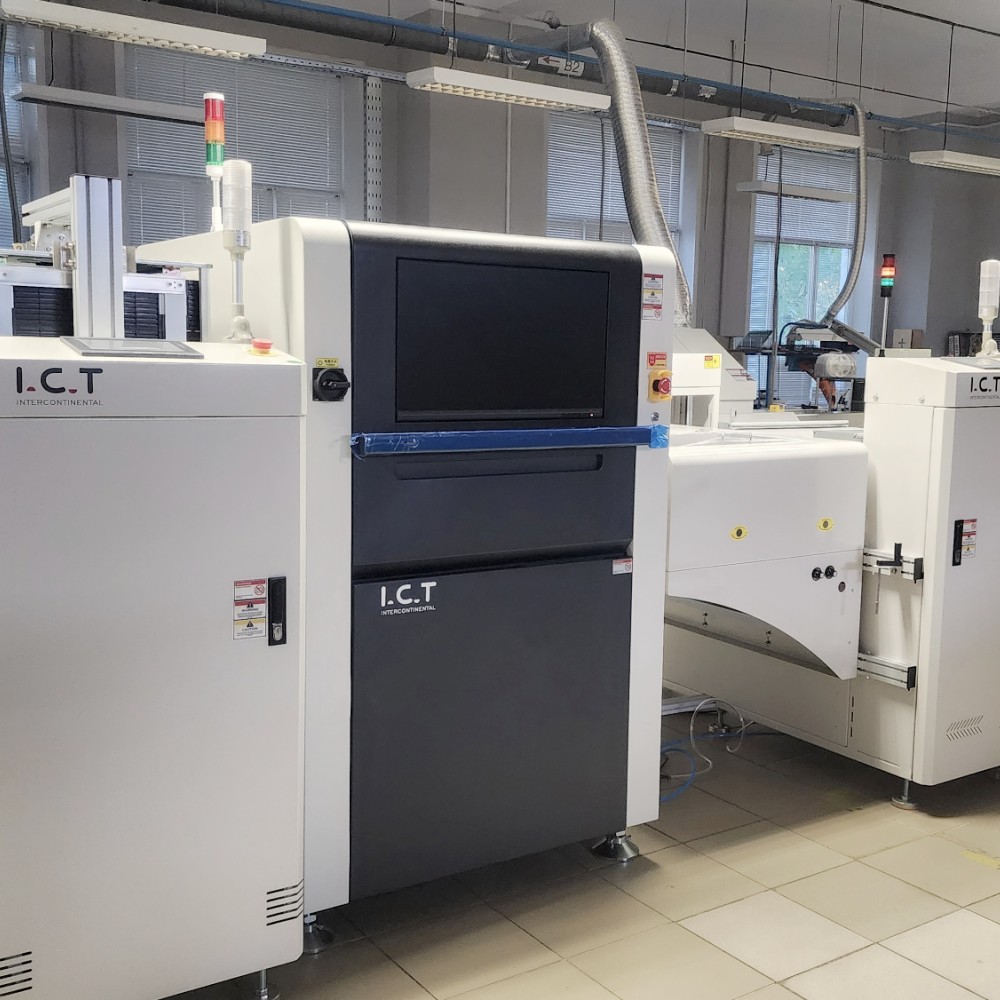

| Lista wyposażenia linii SMT
Nasza wysokiej jakości , w pełni automatyczna linia produkcyjna SMT jest wyposażona w zaawansowany sprzęt do wydajnego i precyzyjnego montażu płytek PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.

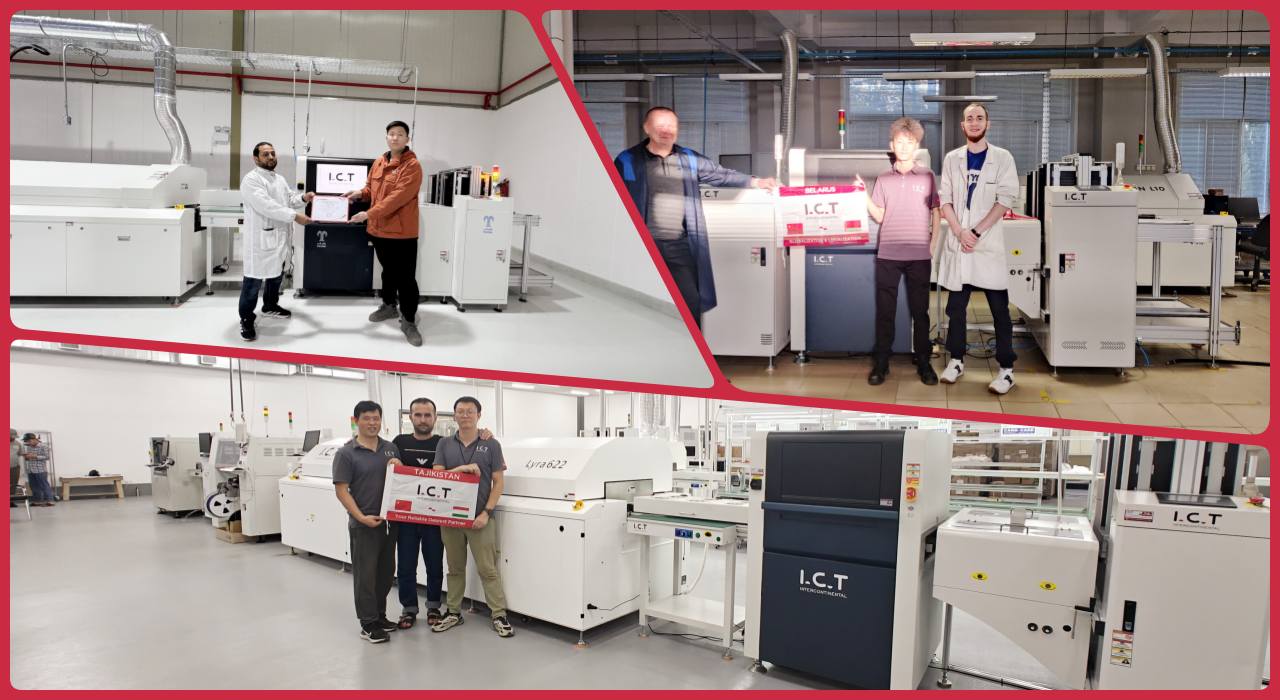

| Film o sukcesie klienta
Obejrzyj film marketingowy ICT-5146, aby zobaczyć maszynę do kontroli online AOI w akcji. Zaczyna się od eleganckiego nadwozia i kluczowych cech charakterystycznych. Widoki wewnętrzne przedstawiają precyzyjną kamerę i światła RGB+W. Maszyna działa płynnie na linii SMT przechwytując obrazy w czasie rzeczywistym. Demo programowania AI prezentuje identyfikację komponentów i kontrolę lutowania za pomocą jednego kliknięcia. Wyświetla przykłady defektów, takich jak most lub brakujące części. Pojawią się szybka konfiguracja i łącza zdalne. Koniec pokazuje stabilną pracę w fabryce, zwiększając wydajność i prędkość.

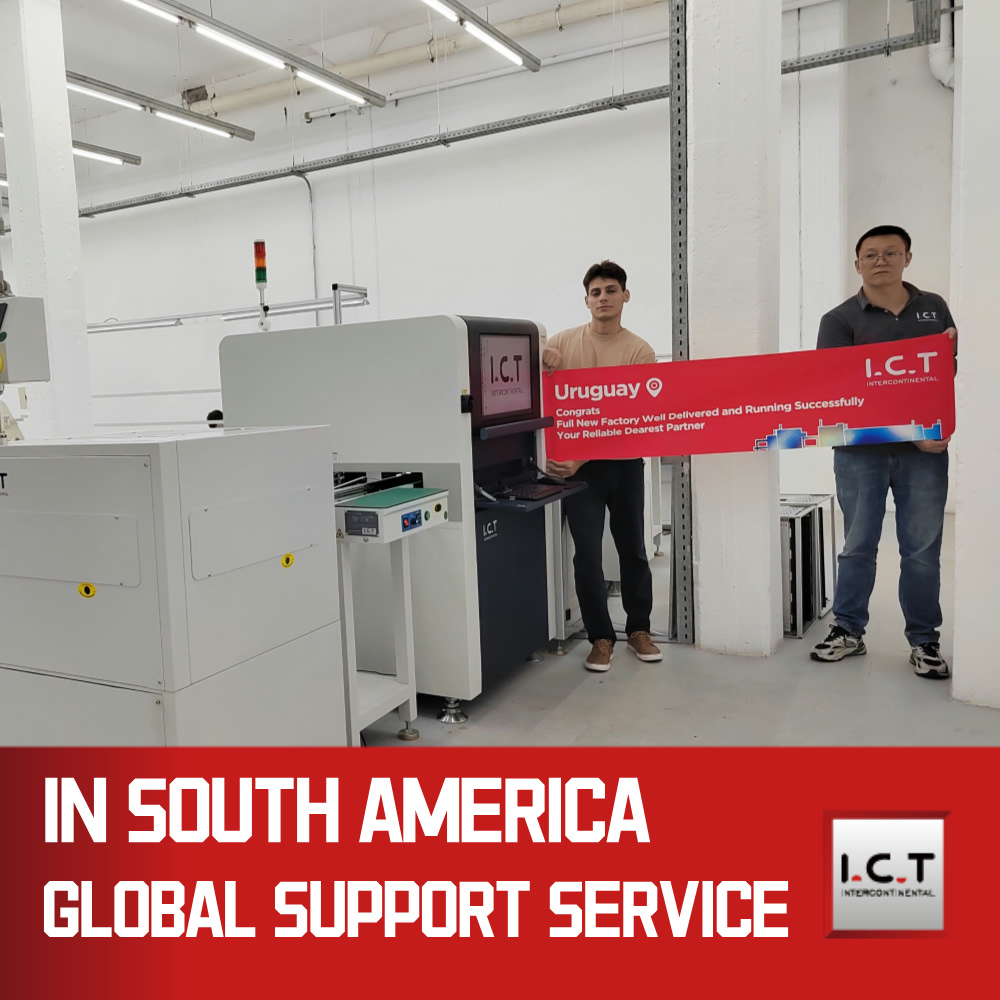

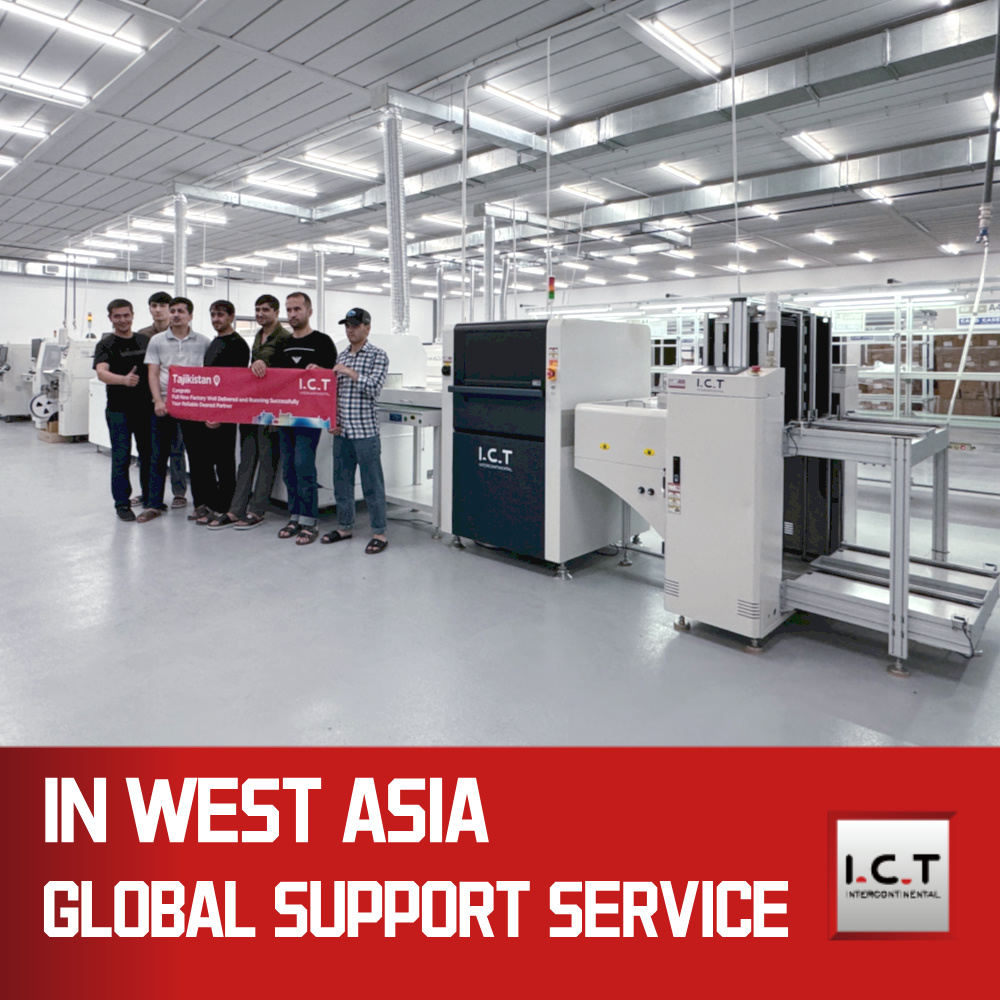

| Wsparcie serwisowe i szkoleniowe
ICT oferuje pełne wsparcie dla maszyny inspekcyjnej online AOI. Nasz zespół zajmuje się instalacją, debugowaniem i konserwacją. Zdalna pomoc szybko rozwiązuje problemy. Zapewniamy szkolenia na miejscu lub online dotyczące łatwości obsługi. Użytkownicy uczą się programowania, konfiguracji defektów i analizy danych. Regularne aktualizacje zapewniają aktualność oprogramowania. Globalne centra serwisowe zapewniają szybką dostawę części. Zwiększa to umiejętności użytkownika i wydłuża czas pracy maszyny.

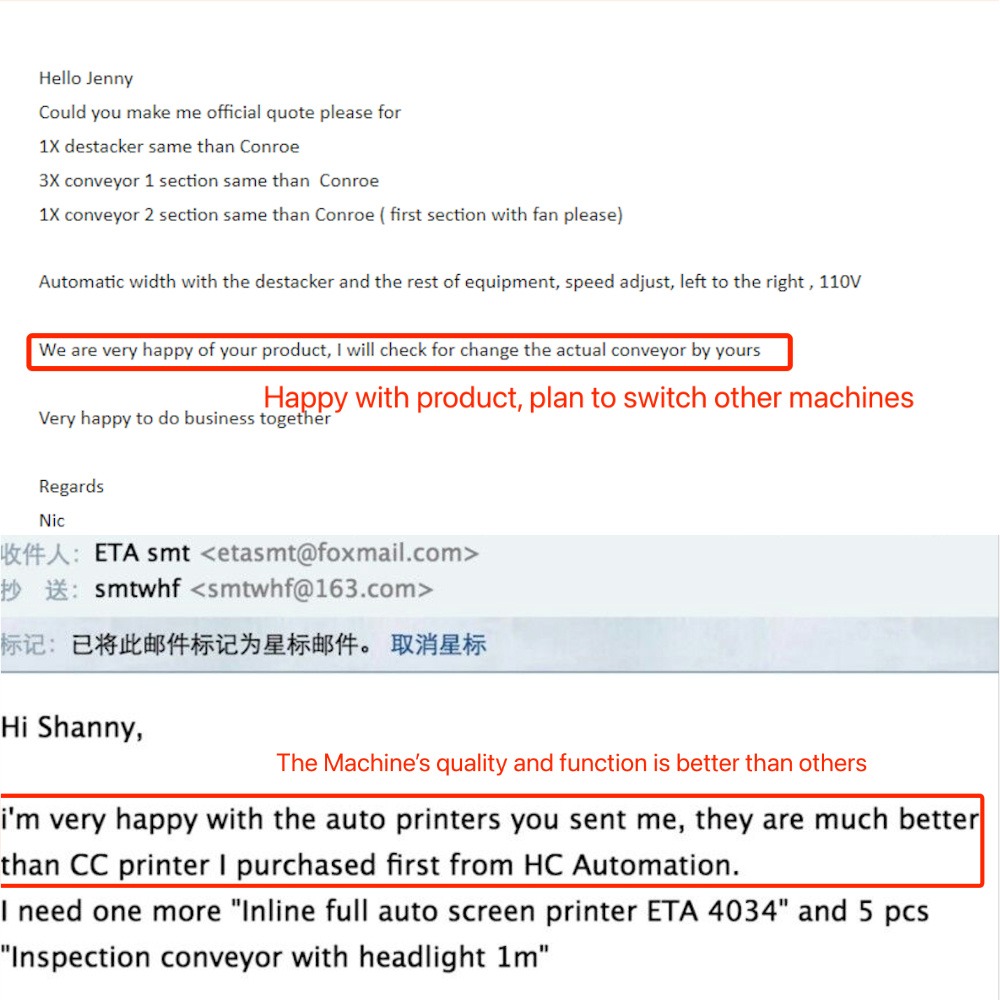

| Recenzje klientów
Klienci uwielbiają szybką reakcję naszych inżynierów i fachowe poprawki. Chwalą maszynę kontrolną online AOI za dokładne kontrole i niski poziom błędów. Bezpieczne opakowanie chroni podczas transportu. Szybkie rozwiązywanie problemów skraca czas oczekiwania. Stabilna wydajność zwiększa ich linie.
| Certyfikaty i standardy
ICT posiada certyfikaty CE w zakresie bezpieczeństwa, RoHS w zakresie materiałów ekologicznych i ISO9001 w zakresie kontroli jakości. Posiadamy patenty na kluczowe technologie, takie jak algorytmy sztucznej inteligencji. Świadczą one o niezawodnej konstrukcji i innowacyjności.
| O firmie ICT i naszej fabryce SMT
ICT posiada własny dział badawczo-rozwojowy i produkcję w fabryce o powierzchni 12 000 m². Ponad 89 pracowników, w tym 20 inżynierów. Szybko się rozwijamy, obsługując ponad 1600 klientów w 72 krajach. Rygorystyczne testy i systemy jakości zapewniają najlepsze produkty. Globalne oddziały oferują lokalną pomoc.
