Czy chcesz zwiększyć wydajność produkcji elektroniki? Zaprojektowanie odpowiedniej linii SMT jest kluczowe dla osiągnięcia sukcesu. Linia SMT integruje kilka procesów, w tym drukowanie pasty lutowniczej, umieszczanie komponentów, lutowanie rozpływowe i systemy kontroli.
Właściwy projekt znacząco wpływa na wydajność, jakość i koszty. W tym poście zbadamy, jak skutecznie zaprojektować linię SMT, koncentrując się na opcjach układu, poziomach automatyzacji i istotnych czynnikach płyty. Poznasz także spostrzeżenia ICT, lidera inteligentnych rozwiązań SMT.
Zaprojektowanie skutecznej linii SMT wymaga dokładnego przemyślenia celów produkcyjnych. Zrozumienie tych celów pomaga w kształtowaniu wyborów projektowych. Oto kilka kluczowych aspektów, które należy wziąć pod uwagę.
Wielkość produkcji: duża lub mała wielkość produkcji
Wielkość produkcji odgrywa znaczącą rolę w określaniu układu i poziomu automatyzacji linii SMT.
● Produkcja wielkoseryjna: Dla producentów dążących do produkcji masowej wydajność jest najważniejsza. Często oznacza to wybór systemów w pełni zautomatyzowanych. Linie te mogą pracować w sposób ciągły, co zmniejsza koszty pracy i zwiększa przepustowość. Na przykład w pełni zautomatyzowane rozwiązania ICT, takie jak drukarka ICT-5151, są zaprojektowane do efektywnej obsługi dużych partii.
● Produkcja niskoseryjna: Z kolei produkcja niskoseryjna często wymaga większej liczby procesów ręcznych. Jest to powszechne w przypadku prototypowania lub zamówień niestandardowych. Tutaj kluczowa jest elastyczność. Można zastosować maszyny półautomatyczne, aby umożliwić szybką zmianę pomiędzy różnymi produktami. Ta zdolność adaptacji pomaga sprostać zmieniającym się wymaganiom klientów bez znaczących przestojów.
Dopasowanie projektu linii SMT do celów biznesowych ma kluczowe znaczenie. Zapewnia, że Twoje możliwości produkcyjne odpowiadają wymaganiom rynku. Oto jak do tego podejść:
1. Wymagania rynku: Zrozumienie aktualnych trendów rynkowych pomoże Ci zdecydować, na których produktach się skupić. Na przykład, jeśli nastąpi gwałtowny wzrost zapotrzebowania na inteligentne urządzenia, Twoja linia SMT powinna być w stanie wydajnie wytwarzać komponenty do tych produktów.
2. Rodzaje produktów: Różne produkty wymagają różnych podejść. Płytki drukowane o dużej gęstości mogą wymagać zaawansowanych maszyn do umieszczania, podczas gdy prostsze projekty mogą współpracować z podstawowymi modelami. Znajomość rodzajów produktów, które zamierzasz wytwarzać, będzie wskazówką przy wyborze sprzętu.
3. Skalowalność: w miarę rozwoju Twojej firmy Twoja linia SMT powinna się dostosowywać. Konstrukcje modułowe pozwalają na łatwą modernizację i rozbudowę. Oznacza to, że możesz dodawać nowe maszyny lub funkcje bez konieczności przebudowy całego systemu.
Aspekt projektowy | Produkcja wielkoseryjna | Produkcja niskonakładowa |
Poziom automatyzacji | W pełni zautomatyzowane systemy | Systemy półautomatyczne lub ręczne |
Elastyczność | Mniej elastyczni, nastawieni na efektywność | Wysoka elastyczność umożliwiająca szybkie zmiany |
Struktura kosztów | Niższy koszt jednostkowy ze względu na skalę | Wyższy koszt jednostkowy, ale można go dostosować |
Potrzeby sprzętowe | Zaawansowane maszyny zwiększające prędkość | Podstawowe maszyny ze wsparciem ręcznym |
Uwzględniając te czynniki, można stworzyć wszechstronną linię SMT, która spełnia zarówno obecne, jak i przyszłe cele produkcyjne. To przemyślane podejście nie tylko zwiększy wydajność, ale także poprawi ogólną jakość produktu.
Pamiętaj, że właściwy projekt jest ściśle powiązany z Twoimi konkretnymi celami biznesowymi i potrzebami rynku. Koncentrując się na wielkości produkcji i dostosowując ją do swoich celów, przygotowujesz grunt pod odnoszącą sukcesy linię SMT.
Wybór odpowiedniego układu dla linii SMT jest kluczowy. Wpływa na wydajność, szybkość produkcji i ogólny przepływ pracy. Przyjrzyjmy się trzem typowym opcjom układu: liniowym, w kształcie litery U i modułowym.
Opis i zalety
Układ liniowy to jeden z najprostszych projektów. Organizuje maszyny w linii prostej, pozwalając na swobodny przepływ materiałów.
● Prostota: Ten projekt jest łatwy do wdrożenia i zarządzania.
● Łatwość monitorowania: Operatorzy mogą z łatwością nadzorować cały proces, szybko identyfikując wąskie gardła.
Najlepsze przypadki użycia
Układy liniowe sprawdzają się najlepiej w środowiskach produkcyjnych o dużym nakładzie i niskim stopniu zróżnicowania. Na przykład przy wytwarzaniu dużych ilości tego samego produktu taki układ maksymalizuje wydajność. Usprawnia operacje, skracając czas konfiguracji i minimalizując straty.
Opis i zalety
Układ w kształcie litery U zapewnia kompaktową konstrukcję, zbliżając stacje robocze do siebie. Taki układ usprawnia komunikację i współpracę pomiędzy członkami zespołu.
● Oszczędność miejsca: Kształt litery U efektywnie wykorzystuje przestrzeń podłogi, umożliwiając umieszczenie większej liczby maszyn na mniejszym obszarze.
● Wydajność transportu materiałów: Zmniejsza odległość, jaką muszą przebyć materiały, przyspieszając produkcję.
Scenariusze przewagi
Układ ten jest szczególnie korzystny w przypadku modułowego sprzętu ICT. Gdy wymagana jest elastyczność, konstrukcja w kształcie litery U umożliwia szybką regulację. Jest to idealne rozwiązanie w środowiskach, w których różne produkty są produkowane w mniejszych partiach, zapewniając równowagę pomiędzy szybkością a możliwością dostosowania.
Wyjaśnienie projektów modułowych
Układy modułowe skupiają się na elastyczności i skalowalności. Składają się z niezależnych stanowisk roboczych, które można dowolnie aranżować.
● Elastyczność: Ta konstrukcja pozwala na szybkie przełączanie pomiędzy różnymi produktami.
● Możliwość adaptacji: Jeśli potrzeby produkcyjne ulegną zmianie, możesz łatwo zmodyfikować układ bez znaczących przestojów.
Korzyści dla środowisk o dużej różnorodności i małej objętości
Układy modułowe wyróżniają się w ustawieniach o dużym zróżnicowaniu i małej głośności. Umożliwiają producentom szybką reakcję na potrzeby rynku. Na przykład, jeśli wprowadzona zostanie nowa linia produktów, można ją zintegrować z istniejącym układem przy minimalnych zakłóceniach.
Wybierając układ linii SMT, należy wziąć pod uwagę kilka czynników:
● Przestrzeń: oceń układ swojego obiektu i dostępną przestrzeń.
● Przepływ pracy: Upewnij się, że projekt wspiera efektywny przepływ materiałów.
● Typy produktów: Różne produkty mogą wymagać różnych konfiguracji.

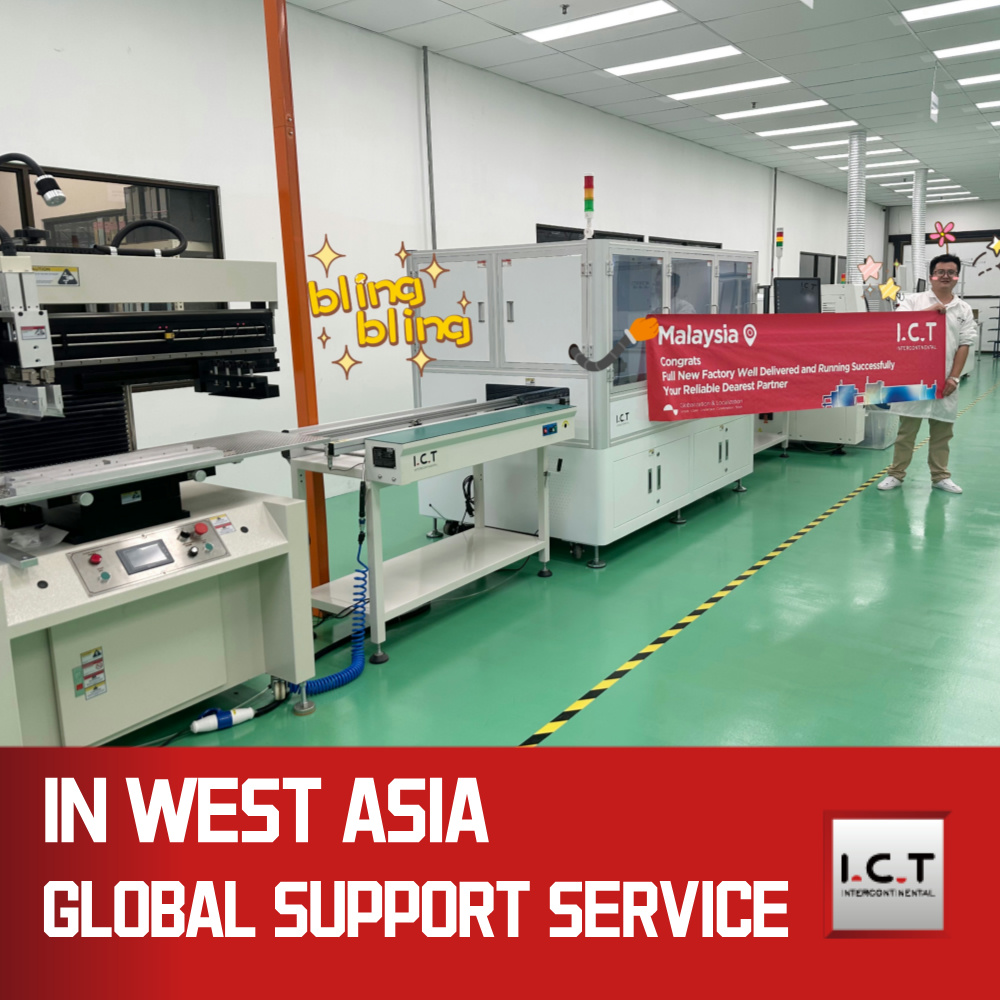

Przykłady udanych wdrożeń
ICT z powodzeniem wdrożyło różne układy w różnych branżach. Na przykład w elektronice samochodowej często wykorzystują układy w kształcie litery U, aby zwiększyć wydajność. Z kolei w przypadku masowej produkcji elektroniki użytkowej często korzyści wynikają z projektów liniowych.
Typ układu | Najlepsze dla | Kluczowe korzyści |
Liniowy | Duża objętość, niska mieszanka | Prostota, łatwość monitorowania |
W kształcie litery U | Elastyczne, mniejsze partie | Oszczędność miejsca i wydajna obsługa |
Modułowy | Wysoka mieszanka, niska głośność | Szybkie zmiany, możliwość dostosowania |
Wybór odpowiedniego układu jest niezbędny do optymalizacji linii SMT. Każda opcja ma wyjątkowe zalety, a ich zrozumienie pomaga w podejmowaniu świadomych decyzji.
Podczas projektowania linii SMT kluczowe znaczenie ma zrozumienie poziomów automatyzacji. Wybór pomiędzy systemami ręcznymi, półautomatycznymi i w pełni automatycznymi wpływa na wydajność i możliwości produkcyjne. Rozłóżmy te opcje i zobaczmy, jak pasują do Twoich celów produkcyjnych.
Systemy ręczne
Systemy ręczne w dużym stopniu polegają na operatorach ludzkich przy wykonywaniu zadań.
● Elastyczność: umożliwiają szybką regulację i idealnie nadają się do serii o małej objętości.
● Niższe koszty początkowe: Inwestycja początkowa jest niższa, dzięki czemu nadaje się do start-upów lub prototypów.
Systemy półautomatyczne
Systemy półautomatyczne zapewniają równowagę pomiędzy procesami ręcznymi i w pełni zautomatyzowanymi.
● Zaangażowanie operatora: Systemy te wymagają interwencji człowieka, co może przyspieszyć produkcję, zachowując jednocześnie elastyczność.
● Idealny dla małych partii: Idealny dla firm produkujących różnorodne produkty w mniejszych ilościach.
W pełni automatyczne systemy
W pełni zautomatyzowane systemy zajmują się wszystkim od początku do końca.
● Wydajność: Działają w sposób ciągły, maksymalizując przepustowość.
● Spójność: Zautomatyzowane linie zapewniają stałą jakość, redukując błędy ludzkie.
ICT oferuje zaawansowane rozwiązania automatyzacyjne, takie jak ICT-5151 i ICT-SM481 Plus. Maszyny te znacząco podnoszą efektywność produkcji, pozwalając producentom nadążać za wysokim popytem.
Systemy ręczne i półautomatyczne to doskonały wybór w określonych scenariuszach:
● Małe serie i prototypy: Jeśli produkujesz małe ilości lub testujesz nowe projekty, systemy ręczne zapewniają niezbędną elastyczność.
● Niższe koszty początkowe: systemy te wymagają mniejszych inwestycji początkowych, dzięki czemu są dostępne dla mniejszych firm.
Na przykład startup opracowujący unikalne produkty elektroniczne może odnieść korzyść z konfiguracji półautomatycznej. Pozwala im szybko dostosować się do zmian projektowych bez konieczności angażowania się w w pełni zautomatyzowaną linię.
W pełni zautomatyzowane linie SMT oferują kilka korzyści, szczególnie w przypadku produkcji na dużą skalę:
● Oszczędności: Chociaż początkowa inwestycja jest wyższa, automatyzacja zmniejsza koszty pracy w miarę upływu czasu.
● Większa wydajność: Zautomatyzowane linie mogą działać 24 godziny na dobę, 7 dni w tygodniu, znacznie zwiększając wydajność.
● Stała jakość: przy mniejszej interwencji człowieka zmniejsza się prawdopodobieństwo wystąpienia wad.
W pełni zautomatyzowane rozwiązania ICT, takie jak ICT-5151 i ICT-SM481 Plus, są przykładem tych korzyści. Bezproblemowo integrują się z istniejącymi przepływami pracy, zapewniając niezawodną wydajność i wysoką jakość wyników.
Aby utrzymać jakość linii SMT, niezbędna jest integracja systemów kontroli.
● Rola AOI i SPI: Systemy automatycznej kontroli optycznej (AOI) i kontroli pasty lutowniczej (SPI) pomagają wykryć defekty na wczesnym etapie procesu.
● Zapewnienie jakości: Systemy te zapewniają prawidłowe umieszczenie komponentów i równomierne nałożenie lutu.
Technologie inspekcji ICT odgrywają kluczową rolę w ograniczaniu defektów. Wdrażając te systemy, producenci mogą wykryć problemy, zanim się eskalują, zapewniając produkty wysokiej jakości.
Poziom automatyzacji | Kluczowe funkcje | Najlepsze przypadki użycia |
Podręcznik | Wysoka elastyczność, niższy koszt | Prototypowanie, produkcja niskoseryjna |
Półautomatyczny | Zaangażowanie operatora, umiarkowane koszty | Małe partie, różnorodne produkty |
W pełni automatyczny | Wysoka wydajność, stała jakość | Produkcja wielkoseryjna |
Wybór odpowiedniego poziomu automatyzacji dla linii SMT jest kluczowy. Każda opcja ma wyjątkowe zalety, a zrozumienie ich pomaga dostosować możliwości produkcyjne do celów biznesowych.
Projektując linię SMT, kilka czynników związanych z płytami znacząco wpływa na ogólną wydajność i jakość produkcji. Zrozumienie tych czynników może pomóc w optymalizacji procesów i zwiększeniu niezawodności produktów.
Znaczenie rozmiaru panelu
Rozmiar panelu ma kluczowe znaczenie w liniach SMT. Ma to bezpośredni wpływ na układ, dobór maszyn i ogólną wydajność produkcji.
● Maksymalizacja przestrzeni: Odpowiednia panelizacja pozwala na lepsze wykorzystanie przestrzeni roboczej. Może to prowadzić do zwiększenia przepustowości i zmniejszenia ilości odpadów.
● Kompatybilność: Upewnij się, że panele dobrze pasują do maszyn używanych w Twojej linii SMT. Ta kompatybilność minimalizuje problemy z obsługą i poprawia przepływ pracy.
Wytyczne dotyczące skutecznej panelizacji
Aby zmaksymalizować przestrzeń i wydajność, należy wziąć pod uwagę następujące wskazówki:
● Rozmiary standardowe: Jeśli to możliwe, używaj standardowych rozmiarów paneli. Ułatwia to integrację z istniejącym sprzętem.
● Projekt umożliwiający obsługę: Upewnij się, że panele są zaprojektowane tak, aby można je było łatwo przenosić, minimalizując ryzyko uszkodzenia podczas transportu linią SMT.
● Optymalizuj układ: Rozmieść komponenty na panelach, aby zminimalizować potrzebę zmiany położenia podczas montażu.
Rola fiducialów
Fiduciale to punkty odniesienia, które pomagają w dokładnym rozmieszczeniu komponentów na płytkach PCB. Są niezbędne do utrzymania wyrównania podczas montażu.
● Dokładność: Właściwe rozmieszczenie odniesienia zapewnia prawidłowe ustawienie komponentów, zmniejszając ryzyko niewspółosiowości.
● Wydajność: Zapewniając jasne punkty odniesienia, punkty odniesienia usprawniają proces konfiguracji zautomatyzowanych maszyn.
Najlepsze praktyki w zakresie projektowania Fiducial
Aby zapewnić niezawodny montaż, postępuj zgodnie z poniższymi najlepszymi praktykami dotyczącymi projektowania referencyjnego:
● Rozmiar i kształt: Użyj standardowego rozmiaru i kształtu dla elementów odniesienia, aby zapewnić spójność na różnych planszach.
● Umiejscowienie: Umieść elementy odniesienia z dala od obszarów komponentów, aby uniknąć zakłóceń podczas procesu montażu.
● Kontrast: Upewnij się, że punkty odniesienia mają wysoki kontrast w stosunku do powierzchni PCB, aby ułatwić ich wykrycie przez systemy inspekcyjne.
Znaczenie prześwitu krawędzi
Luz krawędziowy odnosi się do odległości między krawędzią płytki drukowanej a komponentami. Czynnik ten ma kluczowe znaczenie dla obsługi maszyny i wydajności termicznej.
● Obsługa maszyny: Odpowiedni odstęp od krawędzi zapobiega uszkodzeniu komponentów podczas obróbki. Umożliwia także maszynom łatwe chwytanie i transport desek.
● Wydajność cieplna: Wystarczający prześwit pomaga utrzymać równomierne ogrzewanie podczas procesu rozpływu, zmniejszając ryzyko defektów.
Równoważenie masy termicznej
Równoważenie masy termicznej jest niezbędne do osiągnięcia optymalnych warunków rozpływu.
● Równomierne ogrzewanie: Upewnij się, że konstrukcja PCB umożliwia równomierne nagrzewanie podczas fazy rozpływu. Zapobiega to problemom takim jak mostki lutownicze lub zimne luty.
● Wybór materiału: Wybierz materiały, które wspierają efektywne przenoszenie ciepła, przyczyniając się do uzyskania spójnych profili termicznych podczas produkcji.
Czynnik Zarządu | Kluczowe rozważania | Wpływ na linię SMT |
Panelizacja | Standardowe rozmiary, konstrukcja ułatwiająca obsługę | Maksymalizuje przestrzeń, poprawia przepływ pracy |
Umiejscowienie Fiducjalne | Rozmiar, kształt i kontrast | Zwiększa dokładność rozmieszczenia komponentów |
Prześwit krawędzi | Odległość od krawędzi PCB | Zapobiega uszkodzeniom, wspomaga wydajność cieplną |
Masa termiczna | Jednolite ogrzewanie, dobór materiału | Redukuje wady, zapewnia jakość |
Zwracając uwagę na te czynniki, możesz znacznie poprawić projekt i wydajność swojej linii SMT. Każdy element odgrywa rolę w zapewnieniu wysokiej jakości produkcji i niezawodnego montażu.
Kontrola jakości jest istotnym elementem każdej linii SMT. Zapewnia, że produkty spełniają wymagane standardy i pomaga zapobiegać kosztownym defektom. Przyjrzyjmy się typowym defektom, strategiom zapobiegania im oraz znaczeniu wdrożenia solidnych środków kontroli jakości.
Przegląd potencjalnych wad
Podczas montażu SMT podczas produkcji może pojawić się kilka defektów. Niektóre z najczęstszych obejmują:
● Niewystarczająca ilość lutu: Dzieje się tak, gdy nałożona jest niewystarczająca ilość lutowia, co prowadzi do słabych połączeń elektrycznych.
● Niewspółosiowość: Komponenty mogą być umieszczone nieprawidłowo, co może skutkować słabą wydajnością lub awarią.
Strategie wczesnego wykrywania i zapobiegania
Aby zminimalizować te wady, konieczne jest wdrożenie skutecznych systemów kontroli jakości. Oto kilka strategii:
● Regularne inspekcje: Przeprowadzaj częste kontrole podczas procesu montażu, aby wcześnie wykryć problemy.
● Szkolenie operatorów: Upewnij się, że operatorzy są dobrze przeszkoleni w zakresie obsługi maszyn i zrozumienia potencjalnych usterek.
● Wykorzystanie technologii: Integracja zaawansowanych systemów monitorowania w celu wykrywania anomalii w czasie rzeczywistym. Może to znacznie zmniejszyć ryzyko niezauważenia usterek.
Znaczenie SPI i AOI
Kontrola pasty lutowniczej (SPI) i automatyczna kontrola optyczna (AOI) mają kluczowe znaczenie dla utrzymania wysokiej jakości na całej linii SMT.
● SPI: Ta technologia sprawdza ilość i rozmieszczenie pasty lutowniczej na płytce drukowanej przed umieszczeniem komponentów. Pomaga zidentyfikować niewystarczającą ilość lutowia przed procesem rozpływu.
● AOI: Po umieszczeniu komponentów systemy AOI sprawdzają prawidłowe umiejscowienie i jakość lutowania. Potrafią wykryć niewspółosiowość i defekty, które mogą zagrozić montażowi.
Ciągłe doskonalenie poprzez analizę danych
Wykorzystanie analizy danych jest niezbędne do ciągłego doskonalenia kontroli jakości.
● Pętle informacji zwrotnej: wdrażaj pętle informacji zwrotnej w celu analizowania danych o defektach i identyfikowania trendów. Pozwala to na proaktywne dostosowywanie procesów.
● Technologia ICT: ICT oferuje zaawansowane rozwiązania, które integrują narzędzia analizy danych z linią SMT. Narzędzia te pomagają producentom śledzić wskaźniki wydajności i z biegiem czasu poprawiać jakość.
Środek kontroli jakości | Zamiar | Korzyści |
SPI | Sprawdza aplikację pasty lutowniczej | Zapobiega niewystarczającej ilości lutowia |
AOI | Sprawdza rozmieszczenie komponentów i lutowanie | Wykrywa niewspółosiowość i defekty |
Analiza danych | Analizuje trendy defektów | Wspiera ciągłe doskonalenie |
Koncentrując się na kontroli jakości, producenci mogą znacznie zwiększyć niezawodność swoich linii SMT. Wdrożenie tych środków nie tylko zmniejsza liczbę usterek, ale także poprawia ogólną wydajność i satysfakcję klienta.
Projektowanie właściwej linii SMT wymaga dokładnego rozważenia układu, poziomów automatyzacji i czynników płyty.
Każdy element odgrywa kluczową rolę w wydajności i jakości produkcji.
Optymalizacja projektu linii SMT może znacząco zwiększyć Twoją przewagę konkurencyjną.
Dobrze zaprojektowana linia SMT nie tylko poprawia produktywność, ale także zapewnia wysoką jakość wydruku.
Odp.: Najpopularniejsze układy to projekty liniowe, w kształcie litery U i modułowe, każdy dostosowany do różnych potrzeb produkcyjnych.
Odp.: Wyższy poziom automatyzacji zwiększa wydajność poprzez ograniczenie pracy ręcznej i minimalizację błędów, co prowadzi do szybszej produkcji.
Odp.: Weź pod uwagę rozmiar panelu, typy komponentów, poziom automatyzacji i systemy kontroli, aby zapewnić kompatybilność i wydajność.
Odp.: Wdrażaj systemy SPI i AOI, przeprowadzaj regularne inspekcje i analizuj dane dotyczące defektów w celu ciągłego doskonalenia.
Odp.: Panelizacja maksymalizuje przestrzeń, poprawia obsługę i pozwala na efektywne wykorzystanie zasobów podczas produkcji.
