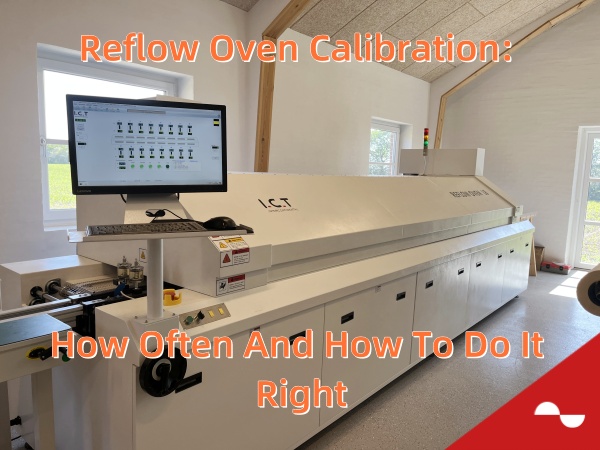

Kalibracja piekarnika rozdzielczego: jak często i jak to zrobić dobrze

Powinieneś wykonać kalibrację piekarnika rozruchowego w określonych odstępach czasu . Sprawdź profil co tydzień i często oznacz kalibrację, ponieważ jest on uważany za najlepszą praktykę. Utrzymanie pisemnego harmonogramu pomaga kontrolować każdy etap rozdzielania, zmniejszając błędy lutowania i pomagać w śledzeniu i audytach. Regularna kalibracja piekarnika rozdzielczego zapewnia, że proces rozdzielania pozostaje w ramach ścisłych wytycznych, co skutkuje produktami o wyższej jakości, które trwają dłużej. Zawsze skonsultuj się z dostawcą piekarnika Reflow w celu uzyskania porady - mogą dostarczyć wskazówki dostosowane do twoich potrzeb produkcyjnych.

Kluczowe wyniki

· Sprawdź swój profil piekarnika Reflow co tydzień. Pomaga to wcześnie znaleźć małe zmiany. Utrzymuje również silne stawy lutu. - Użyj wielokanałowych profilerów termicznych z termoparami. Te narzędzia dają prawidłowe dane temperaturowe na twoich płytach. - Z ostrożnością kalibruj strefy temperaturowe, przepływ powietrza i prędkość przenośnika. To zapewnia, że ogrzewanie jest równe i zatrzymuje wady. - Zachowaj dobre rejestry wszystkich prac kalibracji i konserwacji. Pomaga to przekazać audyty i poprawić jakość. - Postępuj zgodnie z regularnym harmonogramem konserwacji. Zatrzymuje to problemy i pomaga w przetwarzaniu piekarnika na dłużej.

Dlaczego kalibracja piekarnika ma znaczenie

Jakość lutu

Potrzebujesz ustawionego piekarnika, aby ustawić dobrze, aby zrobić silne połączenia lutownicze. Jeśli często nie sprawdzasz kalibracji, twoje tablice mogą mieć problemy. Niektóre typowe problemy to:

· Awaria grzejnika może sprawić, że temperatura spadnie w górę i w dół. Może to pozostawić lutownicze części lub spalanie części.

· Dryf kalibracji przenośnika może podgrzewać coś złego. Może to spowodować, że lutownik pęknie lub części.

· Problemy z przepływem powietrza mogą sprawić, że ciepło nierówne. Może to prowadzić do lutowania, otwartych miejsc lub za dużo lutowania.

· Niepowodzenia systemu chłodzenia mogą ochłodzić rzeczy zbyt szybko lub nierównomiernie. Może to powodować pęknięcia, wstrząsy lub warstwy.

· Części przenośników mogą zużywać i podgrzewać niektóre obszary. Może to powodować więcej problemów z lutowaniem.

Możesz zatrzymać te problemy, sprawdzając profil reflow co tydzień . Pomaga to w procesie lutowania w tworzeniu lepszych zespołów PCB z mniejszą liczbą błędów.

Niezawodność procesu

Piekarnik rozdzielczy, który jest odpowiednio ustawiony, działa tak samo za każdym razem. Nie dostajesz gorących ani zimnych miejsc , które mogą zaszkodzić częściom. Dobra kalibracja zapewnia bezpieczeństwo temperatury dla twoich części. Pomaga to tworzyć więcej dobrych desek i marnotrawstwa mniej. Nie musisz naprawić tylu błędów. Utrzymanie profilu stabilnie pomaga tworzyć silne połączenia lutownicze. Te stawy trwają przez ciepło i stres.

Wskazówka: Użyj specjalnych narzędzi do oglądania każdej strefy piekarnika i w razie potrzeby zmień ustawienia. Pomaga to Twojej linii SMT pozostanie dobrym i stabilnym.

Zgodność

Musisz przestrzegać zasad, które mówią, że musisz prowadzić rejestrację kalibracji i profilowania termicznego. Standardy IPC, ISO 14971 i grupy takie jak FDA, FCC i UL chcą, abyś przechowywał te rekordy. Te rekordy pomagają śledzić problemy i poprawić się. Dobre rekordy zwiększają również program jakości i pomaga w przeprowadzaniu audytów.

Regularny harmonogram kalibracji

Częstotliwość kalibracji

Musisz wykonać regularny plan kalibracji. To utrzymuje proces rozdzielania stałego i niezawodnego . Sprawdź profil temperatury co tydzień. Użyj wykresów kontrolnych, aby wcześnie znaleźć problemy. Kiedy często sprawdzasz piekarnik, szybko przyciągasz małe zmiany. Pomaga to stawom lutowniczym pozostać silne. Twoje tablice będą takie same za każdym razem.

To, jak często kalibrujesz, zależy od kilku rzeczy:

· Wymagania dotyczące produktu : jeśli wykonujesz części medyczne lub lotnicze, częściej kalibrujesz . Niektóre miejsca pracy wymagają kalibracji co sześć miesięcy. Jeśli Twoje produkty nie są tak krytyczne, możesz poczekać do 18 miesięcy.

· Zastosowanie piekarnika : Jeśli używasz piekarnika Reflow przez cały dzień, sprawdź go częściej. Jeśli używasz go mniej, możesz czekać dłużej.

· Stabilność procesu : jeśli piekarnik dobrze utrzymuje swoje ustawienia, możesz czekać dłużej. Jeśli zobaczysz duże zmiany, kalibruj wcześniej.

· Wytyczne producenta : Zawsze czytaj instrukcję podręcznika piekarnika. Większość producentów twierdzi, że kalibracja raz w roku.

· Wolumen produkcyjny : jeśli wykonujesz wiele płyt, częściej kalibrujesz. Więcej desek oznacza więcej zużycia i więcej dryfu.

Wskazówka: sprawdź profil termiczny co tydzień. Sprawdź prędkość przenośnika każdego dnia. Użyj linijki i stopwatch dla przenośnika. Ten łatwy krok może zatrzymać duże problemy.

Oto tabela pokazująca, co wpływa na częstotliwość kalibracji :

Powinieneś użyć statystycznej kontroli procesu (SPC), aby obserwować kalibrację piekarnika Reflow. SPC pozwala rejestrować profile temperatur z wieloma termoparami. Możesz zobaczyć trendy w szczytowej temperaturze, namoczanie czasu i czasu rozszczepienia. Pomaga to dostrzec dryf i utrzymać proces na stałym poziomie. Zautomatyzowane systemy mogą wykresywać te liczby w czasie rzeczywistym . Ostrzegają cię, jeśli coś jest nie tak, więc możesz to naprawić przed uzyskaniem wad.

Potrzebna jest kalibracja znaków

Musisz szukać znaków, które Twoje piekarnik wymaga kalibracji. Oto najczęstsze znaki:

1. Widzisz dryf temperatury lub nierównomierne ciepło przez ± 5 ° C.

2. Piekarnik nie podąża za zestawem ustalonego profilu temperatury.

3. System sterowania jest niestabilny lub wykazuje duże zmiany.

4. Testy powtarzalności dają różne wyniki, takie jak zmiana krzywych temperatury lub jakość złącza lutowania.

5. Podczas testowania pełnego obciążenia widać więcej wad lutowych lub problemów z jakością.

6. Testy bez obciążenia i pełnego obciążenia wykazują inną temperaturę lub przenoszenie ciepła.

7. Kontrole konserwacji pokazują zużyte części lub gromadzenie się, które zaszkodzą wydajności.

Uwaga: Jeśli zobaczysz którykolwiek z tych znaków, od razu zaplanuj kalibrację piekarnika rozdzielczego. Regularna kalibracja i konserwacja utrzymują proces stabilny, a płyty były niezawodne.

Zawsze uważnie obserwuj Twój profil termiczny. Jeśli widzisz zmiany, działaj szybko. Pomaga to zatrzymać kosztowne wady i utrzymuje dobrze linię.

Kontrole profilu profilu i rozdzielania SMT

Źródło obrazu: Pexels

Narzędzia profilowania

Potrzebujesz odpowiednich narzędzi, aby sprawdzić profil piekarnika Reflow. Profiler termiczny daje dokładne dane o tym, jak piekarnik ogrzewa Twoje deski. Eksperci branżowi zalecają wielokanałowe profilery, takie jak seria KIC X5 lub Batrive . Narzędzia te mierzą temperaturę w wielu punktach na twojej planszy, co daje pełne zdjęcie profilu piekarnika SMT. Powinieneś użyć profilerów, które mogą obsługiwać wysokie ciepło i powtarzające się użycie. Podłącz termopary do płyt testowych w kluczowych miejscach. Upewnij się, że używasz odkształcenia na drutach, aby nie poluzowały się podczas biegu.

Profilery pomagają śledzić szybkość rampy, czasy namoczenia i szczytowe temperatury . Możesz użyć wykresów sterujących do wykrywania trendów lub dryfów w swoim profilu. Nawet tanie dane danych mogą pomóc, ale profilery wielokanałowe dają najlepsze wyniki dla nowoczesnej elektroniki. Zawsze sprawdzaj stan fizyczny płyt profilu i termopar, aby Twoje dane były niezawodne.

Wskazówka: Użyj solidnych narzędzi profilowania zamiast rzeczywistych płyt produkcyjnych. Chroni to Twoje produkty i daje powtarzalne wyniki.

Czas powyżej reflow

Czas powyżej reflow, zwany także czasem powyżej likwidusa (TAL) , jest kluczową częścią twojego profilu. Musisz upewnić się, że pasta lutownicza topi się i nakłada przewody i podkładki. Jeśli TAL jest za krótki, masz słabe stawy. Jeśli jest to zbyt długa, ryzykujesz uszkodzenie części. Większość past lutowych potrzebuje TAL między 45 a 90 sekundami , z temperaturami strefy rozlotowej od 230 ° C do 250 ° C.

Aby sprawdzić swój profil co tydzień, wykonaj następujące kroki:

1. Podłącz termopary do płyty testowej za pomocą lutu lub epoksydu.

2. Użyj pomocy odkształcenia, aby zapewnić bezpieczeństwo przewodów.

3. Umieść termopary w różnych miejscach i na różnych komponentach.

4. Uruchom płytę przez piekarnik i zapisz dane temperaturowe.

5. Przeanalizuj profil termiczny pod kątem szybkości rampy, temperatury szczytowej i TAL.

6. Porównaj swoje wyniki z specyfikacjami pasty lutowniczej i komponentów.

7. W razie potrzeby wyreguluj ustawienia rozdzielczości i powtórz kontrolę.

Po każdej konserwacji lub zmiany przepisu Utrzymuje to stabilne proces i deski niezawodne. zawsze należy zweryfikować swój profil piekarnika SMT .

Kroki kalibracji

Strefy temperatury

Musisz sprawdzić każdą strefę temperatury w piekarniku rozdzielczym, aby utrzymać stabilny proces. Zacznij od skonfigurowania profilera termicznego z wieloma termoparami. Umieść te czujniki w różnych punktach na testowym PCB. Ten krok pomaga sprawdzić, czy każda strefa nagrzewa się zgodnie z oczekiwaniami. Każda strefa powinna pasować do ustalonej temperatury w szczelnym zakresie, zwykle ± 2 ° C. Jeśli znajdziesz strefę, która jest zbyt gorąca lub za zimna, dostosuj ustawienia grzejnika. Powtarzaj test, aż wszystkie strefy osiągną docelowe temperatury.

Powinieneś również obserwować powszechne problemy podczas kalibracji piekarnika rozruchowego. Czasami możesz zobaczyć problemy z profilowaniem cieplnym , takie jak strefy, które nie osiągają odpowiedniej temperatury lub zbyt szybko ogrzewają się. Problemy te mogą powodować słabe połączenia lutownicze lub części uszkodzenia. Aby to naprawić, zawsze używaj narzędzi profilowania i sprawdź szybkość zwiększania, namocz i chłodzenia. Dostrojenia profilu w każdej strefie pomaga uniknąć defektów i zapewnia niezawodne tablice.

Wskazówka: udokumentuj ustawienia strefy i wyniki po każdej kalibracji. Ten rekord pomaga następnym razem wykryć trendy i szybciej rozwiązywać problemy.

Przepływ powietrza i przenośnik

Prędkość przepływu powietrza i przenośnika odgrywają dużą rolę w jakości reflow. Nierównomierny przepływ powietrza może powodować gorące lub zimne plamy, co prowadzi do słabego lutowania. Musisz skalibrować przepływ powietrza , aby gorące powietrze przesuwa się równomiernie przez piekarnik. Użyj ponownie profilera termicznego. Podłącz termopary do testowej PCB i uruchom go przez piekarnik. Obserwuj dane temperatury w czasie rzeczywistym. Jeśli zobaczysz duże różnice między czujnikami, dostosuj wentylatory przepływu powietrza, aż ciepło rozłoży się równomiernie.

Prędkość przenośnika kontroluje, jak długo płytka PCB pozostaje w każdej strefie. Jeśli przenośnik porusza się zbyt szybko, tablica może nie osiągnąć odpowiedniej temperatury. Jeśli porusza się zbyt wolno, części mogą się przegrzać. Aby skalibrować, ustaw prędkość przenośnika i uruchom testową płytkę drukowaną. Sprawdź profil termiczny, aby sprawdzić, czy tablica spędza wystarczająco dużo czasu w strefie rozlotowej. W razie potrzeby dostosuj prędkość i powtórz test, aż uzyskasz odpowiednie wyniki.

Oto prosty proces krok po kroku przepływu powietrza i kalibracji przenośnika :

1. Podłącz termopary do testowej PCB w kluczowych miejscach.

2. Podłącz profiler, aby rejestrować dane temperaturowe.

3. Zdefiniuj swój docelowy profil termiczny.

4. Uruchom piekarnik i obserwuj odczyty temperatury.

5. Dostosuj wentylatory przepływu powietrza, aby naprawić gorące lub zimne miejsca.

6. Zmień prędkość przenośnika, aby kontrolować czas w każdej strefie.

7. Powtórz test, aż zobaczysz jednolite ogrzewanie.

8. Sprawdź połączenia lutu, aby potwierdzić dobre wyniki.

Uwaga: Zawsze używaj testowych PCB, które pasują do twoich prawdziwych płyt. To sprawia, że twoja kalibracja jest bardziej dokładna i pomaga uniknąć niespodzianek w produkcji.

Analiza danych

Po zebraniu danych kalibracji musisz je dokładnie przeanalizować. Zacznij od czyszczenia danych. Usuń dowolne zduplikowane lub złe odczyty. Ten krok zapewnia, że Twoje wyniki są niezawodne. Następnie użyj oprogramowania Profiler, aby wykreślić krzywe temperatury. Poszukaj trendów, takich jak strefy, które podgrzewają się zbyt wolno lub ochładzają się zbyt szybko.

Możesz użyć zaawansowanych metod, aby uzyskać jeszcze lepsze wyniki. Niektórzy inżynierowie używają modeli neurofuzzy lub rozmytej pamięci asocjacyjnej, aby przewidzieć, w jaki sposób piekarnik się zachowuje. Narzędzia te pomagają kontrolować proces i podejmować lepsze decyzje. Proces hierarchii analitycznej (AHP) może pomóc Ci porównać różne ustawienia i wybrać najlepszy. Wykorzystuje macierze osądu i czeki dotyczące spójności, więc wiesz, że twoje wybory mają sens.

Analityka danych pomaga również wykryć problemy, zanim się pogorszą. Śledząc wyniki kalibracji w czasie, możesz sprawdzić, czy strefa zaczyna dryfować, czy też przenośnik zwalnia. Pozwala to wcześnie naprawić problemy i utrzymać stabilny proces reflow. Dobra analiza danych wspiera ciągłe doskonalenie i pomaga spełnić standardy branżowe.

Wskazówka: Użyj wykresów i wykresów, aby udostępnić swoje wyniki swoim zespołowi. Dane wizualne ułatwiają wykrywanie trendów i wyjaśnienie swoich ustaleń.

Konserwacja i zapisy

Konserwacja zapobiegawcza

Musisz zająć się piekarnikiem Reflow , aby działał dobrze. Dobry plan konserwacji pomaga powstrzymać nagłe problemy i utrzymuje kalibrację. Oto kilka kluczowych rzeczy do zrobienia:

· Często kalibruj czujniki temperatury , aby piekarnik się rozgrzewał.

· Sprawdź i zmień elementy grzewcze, aby utrzymać ciepło.

· Wyczyść komorę piekarnika, aby zatrzymać kurz i nierównomierne ciepło.

· Dbaj o układ chłodzenia, aby części nie stają się zbyt gorące.

· Kalibruj profile temperatury często pod kątem dobrego lutowania.

· Naucz pracowników, jak korzystać i dbać o piekarnik.

· Zapisz wszystkie prace konserwacyjne i kalibracyjne.

Powinieneś wykonywać te prace zgodnie z regularnym harmonogramem. Poniższa tabela pokazuje, kiedy wykonać każdą pracę:

Wskazówka: Utrzymanie piekarnika w czystości i w stałym miejscu pomaga działać lepiej i trwać dłużej.

Dokumentacja

Musisz zapisywać za każdym razem, gdy wykonujesz konserwację lub kalibrację w piekarniku rozdzielczym. Zachowaj dzienniki z profilem temperatur, harmonogramów i wszelkich wprowadzanych zmian. Umieść etykiety kalibracyjne na piekarniku, aby łatwo je zobaczyć. Zapisz rekordy w systemie komputerowym, który łączy się z programem jakości. Pomaga to przekazać audyty i pokazać przestrzeganie zasad.

Podczas audytu musisz pokazać dzienniki, profile termiczne i notatki z inspekcji . Użyj specjalnej płyty kalibracji i zapisz jej dane na później. Zadbaj o swoją płytę profilu „Golden”, aby za każdym razem uzyskać te same wyniki. Rekordy cyfrowe ułatwiają znalezienie i sprawdzenie danych, co pomaga utrzymać proces na stałym poziomie.

UWAGA: Jeśli nie przechowujesz dobrych rekordów, możesz porażić audyty, stracić certyfikaty i zdobyć złe połączenia lutownicze. Zawsze utrzymuj aktualne rekordy.

Poprawiasz proces SMT, często sprawdzając piekarnik. Jeśli sprawdzasz profil co tydzień, możesz wcześnie znaleźć problemy. Pomaga to dobrze działać piekarnik. Dbanie o piekarnik i zapisanie tego, co robisz, pomaga osiągnąć cele wysokiej jakości.

· Sprawdzanie profilu często utrzymuje ciepło i znajduje problemy, zanim się pogorszą.

· Dbanie o piekarnik i płytę profilu zatrzymuje złe dane i słabe połączenia.

· Obserwowanie każdej części profilu oznacza, że masz mniej błędów i mniej naprawiasz.

· Utrzymanie stałego profilu pomaga Twoim urządzeniom trwać dłużej i sprawia, że klienci są zadowoleni.

Jeśli robisz te rzeczy przez cały czas, twoje lutownicze działa dobrze, a twoje produkty są zawsze dobre.

FAQ

Jak często powinieneś sprawdzać swój profil piekarnika Reflow?

Powinieneś sprawdzać swój profil co tydzień . Pomaga to złapać małe zmiany, zanim spowodują duże problemy. Cotygodniowe kontrole utrzymują stabilny i niezawodny proces lutowania.

Jakie narzędzia potrzebujesz do dokładnego pomiaru profilu?

Potrzebujesz profilera termicznego z wieloma kanałami. Podłącz termopary do płyty testowej. Ta konfiguracja daje pełny profil stref temperatury piekarnika i pomaga dostrzec każdy dryf.

Dlaczego profil zmienia się w czasie?

Części wewnątrz piekarnika mogą zużyć lub się zabrudzić. Może to zmienić sposób, w jaki ciepło przesuwa się przez piekarnik. Regularne kontrole profilu pomagają znaleźć te zmiany wcześnie i zachować kontrolę.

Co powinieneś zrobić, jeśli Twój profil nie pasuje do celu?

Najpierw przejrzyj swoje dane profilera. Dostosuj ustawienia piekarnika, takie jak temperatura strefy lub prędkość przenośnika. Uruchom kontrolę kolejnego profilu. Powtarzaj, aż Twój profil pasuje do celu wklejania lutu i komponentów.

Czy możesz użyć tego samego profilu dla różnych płyt?

Nie, nie powinieneś używać tego samego profilu dla każdej płyty. Każda płyta ma inne części i układy. Musisz utworzyć unikalny profil dla każdego nowego produktu, aby uzyskać najlepsze wyniki.
