A. Zapewnia dokładną kontrolę temperatury dla idealnego lutowania.
B. Zawiera 24 strefy zapewniające równomierną dystrybucję ciepła.
C. Szybko się nagrzewa w niecałe 25 minut.
D. Wykorzystuje bezołowiowe gorące powietrze do lutowania przyjaznego dla środowiska.
mi. Oferuje stabilny system przenośników dla wszystkich rozmiarów PCB.
F. Obejmuje zdalne monitorowanie ułatwiające zarządzanie.
G. Zapewnia bezpieczeństwo dzięki wielu warstwom ochronnym.
ICT-L24 (dostosowany)
I.C.T
| Ilość： | |
|---|---|
| Przegląd bezołowiowych pieców rozpływowych serii L

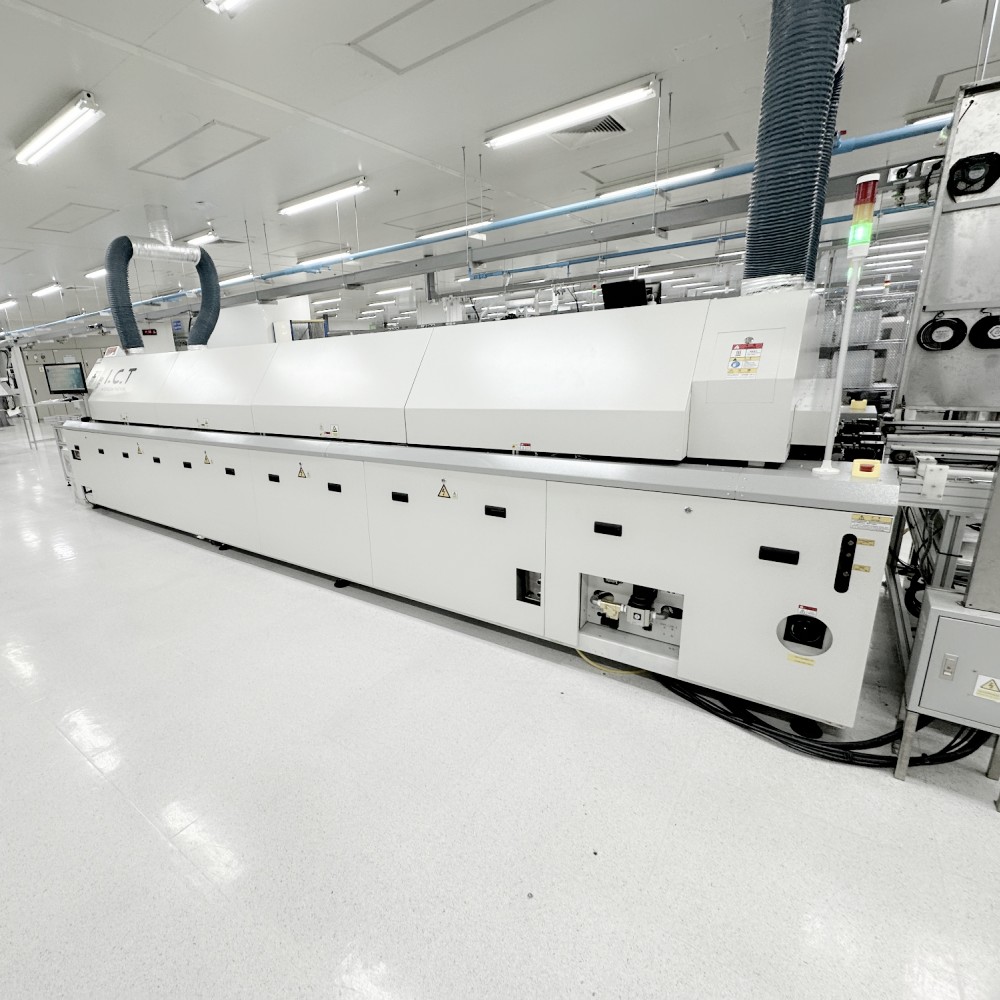

ICT-L24 Customized 24-strefowy piec rozpływowy PCB SMT to najwyższej klasy rozwiązanie do lutowania rozpływowego PCB. Zaprojektowany z 24 strefami grzewczymi, zapewnia doskonałą równomierność temperatury dzięki zaawansowanym systemom gorącego powietrza. Ten piec rozpływowy PCB osiąga stabilną temperaturę w czasie krótszym niż 25 minut z precyzyjną kontrolą ± 1°C, idealny do procesów bezołowiowych w elektronice, takiej jak motoryzacja, komunikacja i urządzenia. System sterowania PC i Siemens PLC zapewnia ponad 99,99% stabilności temperatury. Maszyna posiada transport pasowo-siatkowy i łańcuchowy, obsługujący płytki PCB o szerokości do 500mm. Dzięki przyjaznemu dla użytkownika oprogramowaniu Windows umożliwia edycję online, wykrywanie błędów i monitorowanie procesów, zwiększając wydajność linii SMT.
| Funkcja
ICT-L24 Customized 24-strefowy piec rozpływowy PCB SMT to najwyższej klasy rozwiązanie do lutowania rozpływowego PCB. Zaprojektowany z 24 strefami grzewczymi, zapewnia doskonałą równomierność temperatury dzięki zaawansowanym systemom gorącego powietrza. Ten piec rozpływowy PCB osiąga stabilną temperaturę w czasie krótszym niż 25 minut z precyzyjną kontrolą ± 1°C, idealny do procesów bezołowiowych w elektronice, takiej jak motoryzacja, komunikacja i urządzenia. System sterowania PC i Siemens PLC zapewnia ponad 99,99% stabilności temperatury. Maszyna posiada transport pasowo-siatkowy i łańcuchowy, obsługujący płytki PCB o szerokości do 500mm. Dzięki przyjaznemu dla użytkownika oprogramowaniu Windows umożliwia edycję online, wykrywanie błędów i monitorowanie procesów, zwiększając wydajność linii SMT.
Dzięki najwyższej klasy modułom grzewczym ICT-L24 zapewnia szybkie nagrzewanie i optymalną dystrybucję ciepła. Grzałki o długiej żywotności i wysokiej czułości zmniejszają bezwładność cieplną. Wydajna konstrukcja kanału powietrznego zwiększa cyrkulację, zapewniając równomierne ogrzewanie płytek PCB. Jako bezołowiowy system lutowania rozpływowego gorącym powietrzem minimalizuje zużycie energii przy jednoczesnym zachowaniu wydajności, idealny do produkcji na dużą skalę.
Interfejs systemu Windows obsługuje język chiński i angielski, dzięki czemu jest prosty w użyciu. Obejmuje diagnostykę usterek, monitorowanie procesu i rejestrację danych. Pomaga to operatorom w łatwym zarządzaniu piecem, skracając czas szkolenia i utrzymując wysokie standardy.

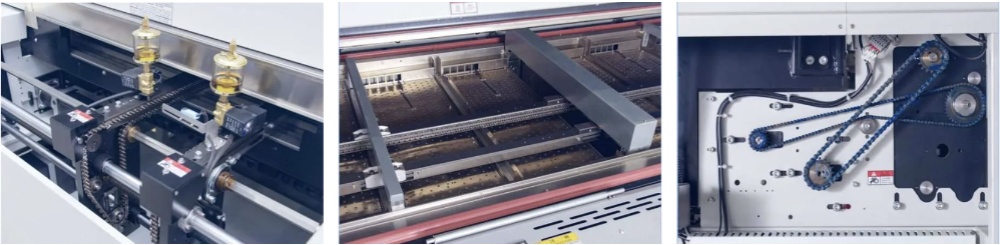

Stabilny system transportowy
| Specyfikacja pieca rozpływowego
Model | L8 | L10 |
Wymiar (dł.*szer.*wys.)mm | 5000x1300x1530 | 5800x1300x1530 |
Waga | Około. 2100 kg | Około. 2315 kg |
Liczba stref grzewczych | Góra8/Dół8 | W górę10/w dół10 |
Długość stref grzewczych | 3110 mm | 3892 mm |
Regulacja szerokości szyny | Regulacja ręczna (opcja: automatyczna) | |
Objętość wydechu | 10M3/min*2 Wydechy | |
System sterowania | PLC+komputer | |
Metoda kontroli temperatury | PID + SSR | |
Agent transmisji | Łańcuch + siatka | |
Wymagane zasilanie elektryczne | System 5-przewodowy 3P, N, PE 380 VAC ± 5%, 50 Hz. Inne napięcia na zamówienie | |
Moc na rozgrzewkę | 64KW | 80KW |
Zużycie energii | 10KW | 12KW |
Czas ocieplenia | Około 25 minut | |
Temp. Zakres ustawień | Temperatura pokojowa--300°C | |
Wysokość przenośnika | 900+/-20mm | |
Zakres prędkości przenośnika | 300 ~ 2000 mm/mi | |
Naprawiono stronę szyny | Przód stały (opcja: tył stały) | |
Metoda chłodzenia | Silnik i wentylator z wymuszonym obiegiem powietrza (standard) | |
| Lista wyposażenia linii SMT
Windows Nasza wysokiej jakości linia produkcyjna PCBA zawiera zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Film o sukcesie klienta
W ramach niedawnego projektu w Uzbekistanie inżynierowie ICT zainstalowali ICT-L24 w fabryce klienta. Film przedstawia konfigurację 24-strefowego systemu, podkreślając jego projekt dostosowany do linii SMT klienta. Inżynierowie zademonstrowali wydajne ogrzewanie i chłodzenie, korzystając z interfejsu pokazującego krzywe temperatury w czasie rzeczywistym. Klient pochwalił szybkie, 25-minutowe nagrzewanie i integrację maszyny z systemem MES w celu śledzenia danych. Ten przypadek pokazuje, jak ICT-L24 poprawia precyzję lutowania i szybkość produkcji, wspartą szkoleniami na miejscu dla zespołu klienta.
| Serwis i szkolenia
ICT oferuje pełne wsparcie dla maszyn z piekarnikiem rozpływowym, w tym instalację, konserwację i pomoc zdalną. Szkolenia obejmują obsługę, programowanie i rozwiązywanie problemów, dostępne na miejscu lub online. Nasz zespół zapewnia szybką reakcję na problemy, pomagając Twojemu personelowi szybko opanować system. Wsparcie to minimalizuje przestoje i maksymalizuje wydajność.
| Referencje klientów
Klienci uwielbiają nasze maszyny z piekarnikiem rozpływowym za ich precyzję i trwałość. Chwalą naszych inżynierów za fachowe instalacje i szybkie naprawy. Bezpieczne opakowanie i terminowa dostawa zapobiegają uszkodzeniom, a szybkie odpowiedzi na pytania budują silne zaufanie klientów.
| Nasza certyfikacja
ICT posiada certyfikaty CE, CCC, UL i inne, zapewniające standardy bezpieczeństwa i jakości. Potwierdzają one, że nasze maszyny z piekarnikiem rozpływowym spełniają światowe przepisy, oferując niezawodne działanie lutowania bezołowiowego.
| O nas i fabryce
Liderzy ICT w produkcji elektroniki z wewnętrznymi badaniami i rozwojem oraz produkcją. Nasz zespół liczący ponad 89 pracowników, w tym 20 inżynierów, w ciągu 12 lat dynamicznie się rozrósł. Obsługując 1600 klientów w 72 krajach, dostarczamy pełne rozwiązania SMT. Nasza fabryka o powierzchni 12 000 m² stosuje rygorystyczne testy i systemy ISO9001, aby zapewnić wysoką jakość produktów, takich jak ICT-L24.
