Maszyna do splatania SMT służy do łączenia końca jednej taśmy składowej z początkiem innej szpuli, dzięki czemu linia SMT może kontynuować pracę z mniejszą liczbą przerw. Krótko mówiąc, pomaga operatorom szybciej wymieniać szpule komponentów bez konieczności długich przestojów w podajniku lub na etapie pobierania i umieszczania.
W przypadku fabryk, które często wymieniają szpule, zrozumienie działania maszyny do łączenia SMT jest ważne, ponieważ zmiana materiału bezpośrednio wpływa na wydajność linii, stabilność podajnika i wydajność produkcji. Dobry proces łączenia zapewnia płynne przemieszczanie komponentów ze szpuli do podajnika i maszyny układającej.
W tym artykule wyjaśniono, czym jest maszyna do łączenia taśm SMT, jak działa proces automatycznego łączenia taśm i dlaczego maszyna do łączenia szpul komponentów staje się ważną częścią nowoczesnej produkcji SMT.
Spawarka SMT to urządzenie przeznaczone do łączenia ze sobą dwóch taśm nośnych podczas wymiany szpul z komponentami. Zamiast zatrzymywać linię, usuwać pustą szpulę i ręcznie przygotowywać następną szpulę, operator może wykorzystać spawarkę do podłączenia nowej szpuli do istniejącej ścieżki taśmy.
Celem jest nie tylko podłączenie taśmy. Prawdziwym celem jest skrócenie przestojów, poprawa dokładności przezbrajania i utrzymanie zaopatrzenia linii produkcyjnej w komponenty.
W produkcji SMT komponenty elektroniczne są zwykle dostarczane w opakowaniach na taśmie nośnej i szpulach. Taśma nośna utrzymuje komponenty w kieszeniach, a taśma przykrywająca chroni je przed pobraniem przez maszynę układającą.
Podczas produkcji podajnik ciągnie taśmę do przodu. Gdy jedna szpula jest prawie pusta, należy dokładnie podłączyć następną szpulę. Maszyna do splatania SMT pomaga połączyć dwie taśmy, dzięki czemu podawanie może być kontynuowane przy minimalnych zakłóceniach.
Bez niezawodnego procesu łączenia każda zmiana szpuli może spowodować małą przerwę w produkcji. Na ruchliwej linii SMT te małe przystanki szybko się kumulują. Jeśli operatorzy muszą wymieniać wiele szpul podczas zmiany, słaba kontrola zmiany może zmniejszyć efektywną wydajność całej linii.
Spawarka SMT jest szczególnie przydatna, gdy fabryka potrzebuje:
Krótszy czas wymiany szpuli
Bardziej stabilna praca podajnika
Mniej pracy ręcznej zależnej od operatora
Lepsza kontrola zmiany materiału
Mniejsze ryzyko nieprawidłowego ułożenia taśmy

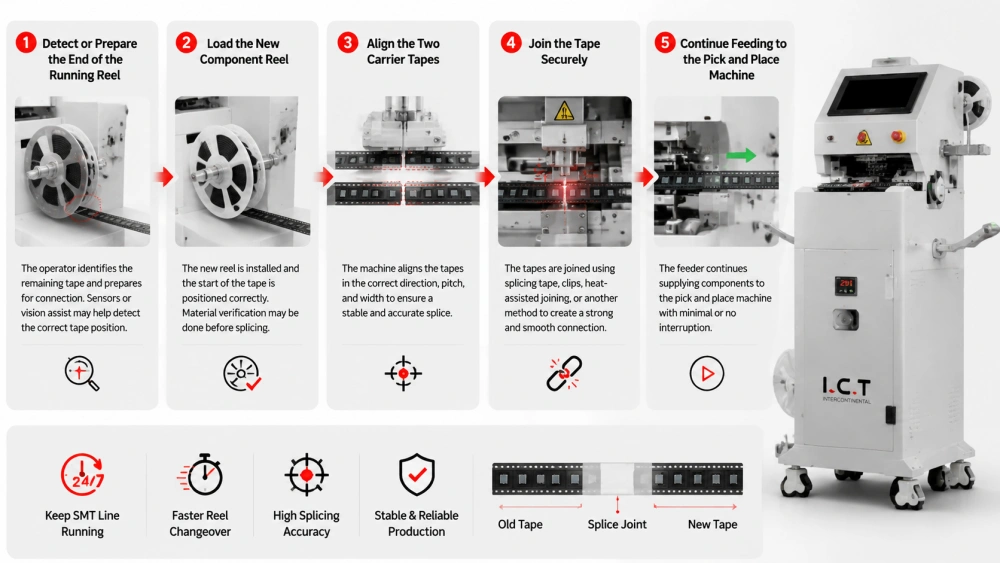

Podstawowa zasada działania jest prosta. Maszyna przygotowuje, wyrównuje i łączy dwie taśmy składowe, dzięki czemu podajnik może kontynuować ciągnięcie materiału bez długich przerw.
Chociaż konstrukcje maszyn są różne, większość modeli automatycznych lub półautomatycznych kieruje się podobną logiką działania.
Proces rozpoczyna się, gdy szpula z bieżącym komponentem jest prawie pusta. Operator identyfikuje pozostałą taśmę i przygotowuje ją do podłączenia. W bardziej zaawansowanych systemach czujniki lub wspomaganie wzroku mogą pomóc w wykryciu prawidłowego położenia taśmy.
Ten krok ma znaczenie, ponieważ punkt połączenia musi być czysty i dokładny. Jeśli koniec taśmy jest uszkodzony, nierówny lub ustawiony nieprawidłowo, końcowe połączenie może mieć wpływ na ruch podajnika.
Następnie operator przygotowuje nową szpulę. Początek nowej taśmy musi być odpowiednio umiejscowiony, aby można było ją połączyć z końcem starej taśmy.
W systemie kontrolowanej zmiany materiału ten etap może obejmować również weryfikację materiału. Na przykład operator może sprawdzić numer części, kod kreskowy szpuli, informacje o partii lub przypisanie podajnika przed zakończeniem łączenia.
Dokładne wyrównanie jest jedną z najważniejszych części procesu automatycznego łączenia taśm . Obie taśmy muszą pasować do siebie pod względem kierunku, skoku i szerokości. Jeśli wyrównanie jest słabe, podajnik może się zaciąć lub sekwencja kieszeni komponentów może stać się niestabilna.
Dobra maszyna do łączenia szpul komponentów pomaga w spójnym pozycjonowaniu taśm. Zmniejsza to presję dotyczącą umiejętności operatorów i ułatwia powtarzanie procesu zmiany na różnych zmianach.
Po wyrównaniu maszyna łączy stare i nowe taśmy. W zależności od typu maszyny może to obejmować taśmę do łączenia, zaciski, łączenie wspomagane cieplnie lub inną metodę łączenia mechanicznego.
Złącze musi być na tyle mocne, aby przejść przez podajnik, ale jednocześnie na tyle gładkie, aby nie zakłócać karmienia. Ta równowaga jest ważna. Słabe złącze może się rozdzielić, natomiast masywne lub nierówne złącze może powodować opór podajnika.
Po zakończeniu łączenia podajnik może kontynuować dostarczanie komponentów do maszyny typu pick and place . Celem jest, aby przejście między bębnami było jak najbardziej płynne, z niewielkimi przerwami w umieszczaniu lub bez nich.
W tym miejscu łączenie staje się cenne. Obsługuje ciągłą produkcję, zamiast traktować każdą zmianę szpuli jako kropkę.

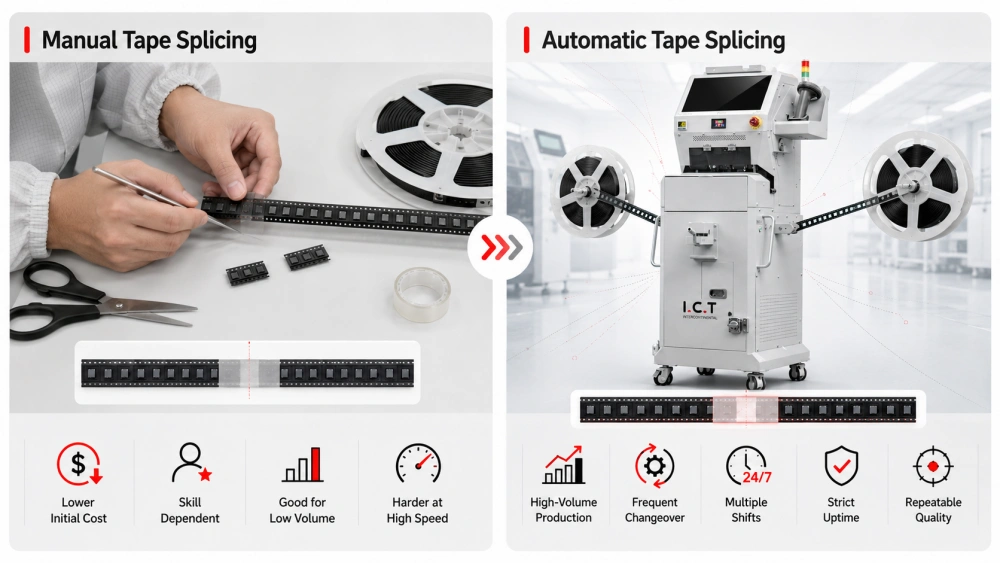

Łączenie taśm SMT można wykonać ręcznie lub za pomocą sprzętu automatycznego. Obie metody mogą działać, ale stabilność i wydajność są różne.
Ręczne łączenie taśm zwykle polega na ręcznym cięciu, wyrównywaniu i łączeniu taśm przez operatora. Może to wymagać niższych inwestycji początkowych, ale wynik zależy w dużej mierze od umiejętności i uwagi.
Ręczne łączenie może być odpowiednie w przypadku linii o małej objętości, prostych produktów lub fabryk z ograniczoną liczbą wymian szpul. Jednakże wraz ze wzrostem szybkości produkcji sterowanie ręczne staje się trudniejsze.
W automatycznym procesie łączenia taśm wykorzystuje się sprzęt do standaryzacji kluczowych etapów, takich jak pozycjonowanie taśmy, cięcie, wyrównywanie i łączenie. Poprawia to spójność i zmniejsza ryzyko błędu ludzkiego.
Automatyczne łączenie jest zwykle lepsze w przypadku fabryk wyposażonych w:
Produkcja SMT na dużą skalę
Częsta zmiana materiału
Wiele zmian produkcyjnych
Surowe wymagania dotyczące czasu sprawności
Zapotrzebowanie na powtarzalną jakość działania
Aby uzyskać szerszy pogląd na strategię zmiany materiału, możesz zapoznać się z maszyną do łączenia SMT i przewodnikiem dotyczącym zmiany materiału.
Maszyna do łączenia szpul komponentów może wyglądać na kompaktową, ale zazwyczaj łączy w sobie kilka funkcji, dzięki czemu łączenie szpul jest szybsze i bardziej niezawodne.
Obszar pozycjonowania utrzymuje starą i nową taśmę nośną na miejscu. Obszar ten pomaga zapewnić wyrównanie taśm przed ich połączeniem. Stabilne pozycjonowanie jest szczególnie ważne w przypadku małych elementów i wąskich taśm.
Niektóre maszyny są wyposażone w mechanizm tnący lub przycinający służący do przygotowania końców taśmy. Czyste cięcie pomaga stworzyć lepsze połączenie i zmniejsza ryzyko nierównego ruchu w podajniku.
Jednostka łącząca wykonuje właściwy proces łączenia. Może zastosować taśmę łączącą, zacisnąć połączenie lub wykonać inny rodzaj połączenia, w zależności od konstrukcji maszyny.
Zaawansowane maszyny mogą obejmować czujniki, skanowanie kodów kreskowych lub kontrolę wizualną. Funkcje te pomagają ograniczyć ładowanie niewłaściwych materiałów i poprawić identyfikowalność procesu.
Na przykład automatyczna, inteligentna maszyna do łączenia SMT została zaprojektowana do inteligentnego łączenia szpul i wydajnej zmiany materiału SMT.
Złącze może wyglądać jak mały punkt połączenia, ale może mieć wpływ na cały proces podawania. Jeśli połączenie nie jest dokładne, podajnik może nie płynnie ciągnąć taśmę.
Typowe problemy związane z podajnikiem wynikające ze złego łączenia obejmują zacięcia taśmy, opór podawania, brak posuwu i niestabilną pozycję pobierania. Problemy te mogą zatrzymać linię lub spowodować błędy w rozmieszczeniu.
Dlatego jakość połączenia ma tak samo znaczenie, jak szybkość operacji. Szybkie łączenie jest przydatne tylko wtedy, gdy końcowe połączenie może niezawodnie przejść przez podajnik.
Dobre połączenie powinno być mocne, płaskie i dokładnie wyrównane. Powinno to pozwolić podajnikowi na kontynuowanie przesuwania taśmy bez nagłych oporów. Kiedy tak się dzieje, proces pick and place pozostaje bardziej stabilny.
Dla zespołów produkcyjnych oznacza to mniej przerw i większą pewność podczas zmiany szpul.
Zmiana materiału to coś więcej niż tylko wymiana szpuli. Obejmuje to również identyfikację właściwego materiału, przygotowanie kolejnej szpuli, weryfikację konfiguracji, utrzymanie stabilności podajnika i utrzymywanie programu rozmieszczania zaopatrzonego w odpowiednie komponenty.
Maszyna do łączenia SMT pomaga w fizycznym połączeniu pomiędzy szpulami. Jednakże kompletny proces zmiany może obejmować również weryfikację kodów kreskowych, zarządzanie podajnikami, kompletowanie, śledzenie materiałów i planowanie produkcji.
Kiedy te etapy współdziałają, fabryka może ograniczyć przestoje linii i poprawić ciągłość produkcji.
Obciążenie operatora jest głównym czynnikiem w produkcji SMT. Kiedy operatorzy muszą obsługiwać wiele podajników, szpul i przezbrojeń jednocześnie, ryzyko błędów staje się bardziej prawdopodobne. Maszyna do łączenia szpul komponentów ogranicza powtarzalną pracę ręczną i zapewnia operatorom bardziej przejrzysty i kontrolowany proces.
Jest to jeden z powodów, dla których automatyczne łączenie szpul jest szczególnie przydatne na liniach, na których występują częste zmiany produktów lub duże zużycie komponentów.
Przed użyciem maszyny do łączenia SMT w produkcji fabryki powinny sprawdzić kilka praktycznych szczegółów. Celem jest upewnienie się, że maszyna odpowiada rzeczywistym wymaganiom dotyczącym materiałów i linii.
Różne komponenty wykorzystują różne szerokości taśm. Typowe szerokości taśm nośnych SMT obejmują 8 mm, 12 mm, 16 mm i 24 mm. Odpowiednia maszyna powinna obsługiwać rozmiary taśm najczęściej używane na Twojej linii produkcyjnej.
Uszkodzona taśma, wygięte krawędzie lub zła obsługa szpuli mogą mieć wpływ na połączenie. Operatorzy powinni sprawdzić stan taśmy przed połączeniem dwóch szpul, szczególnie w przypadku wrażliwych lub wartościowych komponentów.
Końcowe złącze musi płynnie przejść przez podajnik. Nawet jeśli taśma zostanie pomyślnie złączona, proces nie zostanie zakończony, jeśli podajnik nie poradzi sobie ze złączeniem bez oporu i zacięć.
Sprzęt automatyczny zmniejsza wymagania dotyczące umiejętności manualnych, ale nie eliminuje potrzeby dyscypliny procesu. Operatorzy powinni znać prawidłowy kierunek taśmy, weryfikację materiału i podstawowe rozwiązywanie problemów.
Wiele problemów ze splataniem wynika z drobnych błędów w przygotowaniu. Błędom tym można łatwo zapobiec, standaryzując proces.
Jeżeli nowa taśma zostanie załadowana w złym kierunku, podajnik nie będzie mógł kontynuować pracy prawidłowo. Może to prowadzić do przestojów, marnowania komponentów lub nieprawidłowego przepływu materiału.
Niewspółosiowość może powodować opór podczas podawania. Może to również spowodować zaczepienie złącza w ścieżce podajnika. Dokładne pozycjonowanie jest niezbędne do niezawodnego łączenia.
Jeśli połączenie nie jest wystarczająco mocne, taśmy mogą się rozdzielić podczas podawania. Może to zatrzymać produkcję i wymagać ręcznego odzyskiwania.
Łączenie niewłaściwej szpuli jest poważniejsze niż zwykły problem z taśmą. Może to prowadzić do nieprawidłowego rozmieszczenia komponentów i ryzyka jakościowego. Z tego powodu spawanie powinno być powiązane z właściwymi procedurami sprawdzania materiału.
Fabryka powinna rozważyć automatyczne łączenie, gdy zmiany szpul zdarzają się na tyle często, że wpływają na czas sprawności, wydajność pracy lub stabilność produkcji.
Przy produkcji wielkoseryjnej rolki komponentów zużywają się szybko. Częste zmiany szpul stwarzają wiele okazji do przestojów. Automatyczne łączenie pomaga zmniejszyć powtarzające się straty.
Produkcja wielkogabarytowa często wiąże się z wieloma typami komponentów i zmianami szpul. Ustandaryzowany proces łączenia pomaga operatorom skuteczniej zarządzać złożonością.
Gdy harmonogramy produkcji są napięte, nawet krótkie przestoje mogą mieć wpływ na dostawę. Automatyczne łączenie zapewnia płynniejszy przepływ materiału i pomaga chronić wyjście liniowe.
Maszyna do splatania SMT łączy taśmy składowe podczas zmiany szpul, dzięki czemu linia SMT może działać z mniejszą liczbą przerw. Przygotowując, wyrównując i łącząc taśmy nośne, wspiera bardziej stabilny proces automatycznego łączenia taśm i skraca przestoje spowodowane wymianą szpul.
Zrozumienie, jak działa maszyna do łączenia SMT, pomaga fabrykom podejmować lepsze decyzje dotyczące zarządzania podajnikami, zmiany materiałów i wydajności linii. W przypadku produkcji małoseryjnej ręczne łączenie może nadal wystarczyć. Jednak w przypadku linii SMT o dużej objętości lub mieszaniu, automatyczna maszyna do łączenia szpul komponentów może poprawić spójność, zmniejszyć presję operatora i wspierać ciągłą produkcję.
Jeśli Twoja fabryka chce poprawić wydajność wymiany szpul, następnym krokiem jest ocena rzeczywistych szerokości taśmy, typów podajników, zużycia szpul i kosztów przestojów. Czynniki te pomogą Ci wybrać odpowiednie rozwiązanie do łączenia dla Twojej linii SMT.
Maszyna do sklejania SMT służy do łączenia końca jednej szpuli składowej z początkiem drugiej szpuli. Pomaga to podajnikowi w dalszym dostarczaniu komponentów do maszyny typu pick and place z mniejszą liczbą przerw. Stosowane jest głównie w celu skrócenia przestojów podczas zmiany materiału i poprawy ciągłości produkcji na liniach montażowych SMT.
Maszyna do łączenia SMT działa poprzez przygotowanie, wyrównywanie i łączenie ze sobą dwóch taśm nośnych. Operator ładuje starą i nową taśmę, a maszyna pomaga dokładnie je ustawić przed wykonaniem połączenia. W modelach automatycznych proces może obejmować wykrywanie, cięcie, wyrównywanie i prasowanie w celu utworzenia stabilnego połączenia umożliwiającego pracę podajnika.
Proces automatycznego łączenia taśm to kontrolowana metoda łączenia dwóch taśm składowych za pomocą maszyny. Zwykle obejmuje przygotowanie taśmy, wyrównanie, łączenie i kontrolę końcową. W porównaniu ze łączeniem ręcznym, łączenie automatyczne poprawia spójność i pomaga zmniejszyć błędy spowodowane zmęczeniem operatora lub niedokładnym ustawieniem dłoni.
Tak, maszyna do łączenia SMT może skrócić przestoje w wybieraniu i układaniu, przyspieszając i stabilniej wymianę szpul. W przypadku podłączenia nowej szpuli przed całkowitym wyczerpaniem się starej taśmy, podajnik może kontynuować podawanie komponentów bez długich przerw. Jest to szczególnie przydatne w przypadku linii SMT o dużym wolumenie i częstych zmianach szpul.
Przed wyborem maszyny do łączenia szpul komponentów sprawdź kompatybilność szerokości taśmy, kompatybilność podajnika, prędkość łączenia, stabilność działania, funkcje weryfikacji i wsparcie posprzedażowe. Najlepszy wybór zależy od wielkości produkcji, częstotliwości wymiany materiałów, obciążenia operatora i rodzaju komponentów używanych na linii SMT.
