5 najlepszych maszyn AOI dla 2025 r. To I.C.T-5146, AI-5146-3d, I.C.T-AI5146W, AI-4540 i MyPro I Series 3D AOI. Maszyny te mają zaawansowaną kontrolę 3D, oprogramowanie oparte na AI i silną niezawodność. Pomagają liniom montażowym PCB w znalezieniu problemów wcześnie. Sprawia, że technologia montowania powierzchni działa lepiej i niższa odpady. Seria maszyn I.CT AOI wymaga niewielkiej konserwacji i działa szybko. Więcej osób chce teraz bardzo precyzyjnej elektroniki. Wybór prawego AOI może obniżyć wskaźniki defektów z 5% do 1% . Pomaga to fabrykom wytwarzać więcej produktów i marnować mniej na całym świecie.
· Zautomatyzowana kontrola optyczna (AOI) wykorzystuje kamery i sztuczną inteligencję do wykrywania problemów na początku zespołu SMT. Pomaga to tworzyć lepsze produkty i ogranicza odpady.
· Najlepsze maszyny AOI w 2025 r. Mają zaawansowaną kontrolę 3D. Używają inteligentnego oprogramowania i pracują szybko i dobrze z wieloma rozmiarami i typami PCB.
· AOI może obniżyć wskaźniki defektów z 5% do 1%. Pomaga większej liczbie produktów przejść pierwszy test i może obniżyć koszty przeróbki nawet o 60%. To oszczędza zarówno pieniądze, jak i czas.
· Nowe systemy AOI łączy się z oprogramowaniem fabrycznym, takim jak MES. Od razu udostępniają dane, dzięki czemu zespoły mogą szybko rozwiązać problemy i obserwować wady.
· Wybór odpowiedniego maszyny AOI zależy od tego, jak dobrze sprawdza, jak szybko działa, jego oprogramowanie, jak pasuje do innych narzędzi, wsparcia i kosztów.
· Utrzymywanie maszyn AOI w czystości i aktualizacja ich oprogramowania pomaga im dobrze działać. To zatrzymuje kosztowne przerwy w linii produkcyjnej.
· Technologia AOI pomaga wielu dziedzinom, takim jak elektronika konsumpcyjna, samochody, urządzenia medyczne i wytwarzanie nowych produktów. Zapewnia, że produkty są wysokiej jakości.
· Kupowanie inteligentnych maszyn AOI z czekami AI i 3D to dobry wybór na przyszłość. Pomagają obniżyć błędy i pomagają rozwijać się fabryki.
Automatyczna kontrola optyczna jest bardzo ważna w technologii mocowania powierzchniowego. Wykorzystuje kamery i inteligentne oprogramowanie do patrzenia na zespoły płytki drukowanej. System znajduje problemy, takie jak brakujące lub krzywe części, złe lutowanie i rzeczy, których nie powinny tam być. Zautomatyzowana kontrola optyczna działa w różnych etapach linii montażowej SMT . Sprawdza po nakładaniu pasty lutowej, przed i po lutowaniu rozdzielczości oraz podczas lutowania fal. Systemy te pomagają twórcom utrzymania wysokiej jakości elektroniki, wcześnie wykrywając problemy. Zautomatyzowana kontrola optyczna zapewnia, że każda płyta jest dobra przed przejściem.
Wskazówka: systemy AOI mogą sprawdzać setki płyt co godzinę. To sprawia, że są bardzo przydatne dla ruchliwych linii technologii montowania powierzchni.
Producenci używają automatycznej kontroli optycznej, aby poprawić jakość i zaoszczędzić pieniądze. Systemy te od razu znajdują problemy, dzięki czemu pracownicy mogą je szybko naprawić. Aoi znajduje wiele rodzajów błędów, takich jak niewłaściwa polaryzacja, złe lutowanie i brakujące lub krzywe części. Technologia wykorzystuje różne sposoby kontroli, takich jak zdjęcia 3D i kamery z wielu stron. Pomaga to w trudnych rzeczach, takich jak wygięte deski i błyszczące powierzchnie. Systemy AOI współpracują również z systemami wykonania produkcji. Dają szybkie informacje zwrotne i śledzą każdą wadę na właściwy krok.
Korzyść | Wpływ na produkcję SMT |
Wskaźnik ucieczki wad | Zmniejszone nawet o 85% |
Wydajność pierwszego przejścia | Wzrosło z 92% do 98% |
Koszty przeróbki | Obniżone o 60% |
Identyfikowalność | Pełne śledzenie wad |
Prędkość kontroli | Setki do tysięcy części/minut |
Automatyczna kontrola optyczna sprawia, że wyniki są bardziej stałe i godne zaufania niż ludzie. Pomaga fabrykom być coraz lepszy i zaspokaja potrzeby nowej elektroniki.
W 2025 r. Zautomatyzowane systemy kontroli optycznej będą jeszcze lepsze. Twórcy używają teraz sztucznej inteligencji i uczenia maszynowego, aby znaleźć więcej wad i popełniać mniej błędów. Nowe obrazowanie 3D, takie jak triangulacja światła strukturalnego i laserowa, pozwala systemowi zobaczyć szczegóły z wielu stron. AOI oparte na chmurze pozwala ludziom oglądać i studiować dane z daleka, aby zespoły mogły współpracować z dowolnego miejsca. Więcej automatyzacji oznacza mniej pracy dla ludzi i szybszych linii. Pomysły na przemysł 4.0 , podobnie jak IoT i Big Data, pomagają zwiększyć lepsze linie technologii montowania powierzchni. Firmy takie jak Koh Young Technology, Viscom i Mirtec prowadzą te zmiany. Ponieważ części elektroniczne stają się coraz mniejsze do wykonania, systemy AOI zmieniają się, aby utrzymać bardzo wysoką jakość.
I.CT -5146 to zaufana maszyna AOI dla linii SMT. Wykorzystuje specjalne soczewki i inteligentne oprogramowanie do uważnego sprawdzania płyt. Wiele firm używa go, ponieważ działa dobrze i jest łatwy w użyciu. I.C.T-5146 może sprawdzać tablice przed i po lutowaniu. To sprawia, że jest to dobre na wiele kroków w tworzeniu elektroniki.
· Kamera robi jasne zdjęcia z jasnymi światłami.
· Inteligentne oprogramowanie znajduje problemy, ucząc się z poprzednich zadań.
· Szybko sprawdza płyty, więc pasuje do ruchliwych linii.
· Możesz go oglądać i kontrolować z daleka.
· Działa z MES, aby od razu udostępniać dane.
· Zmiana zadań i konfiguracja jest szybka i prosta.
Profesjonaliści | Wady |
Dobrze znajduje wady | Kontrole 3D nie są zbyt silne |
Wymaga niewielkiego ustalania lub opieki | Pracownicy mogą potrzebować nauki AI |
Łatwy w konfiguracji i zmiany zadań | Nie dla bardzo dużych PCB |
Działa dobrze z MES |
I.C.T-5146 jest najlepszy dla ruchliwych fabryk z wieloma pracami. Pomaga to, gdy trzeba szybko zmienić pracę i znaleźć problemy wcześniej. Jest również dobre, jeśli chcesz łatwego udostępniania danych i pilota.

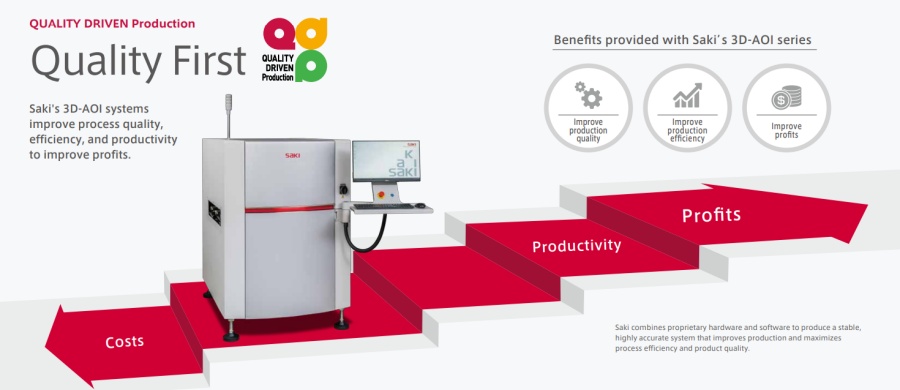

Saki 3Di-LS2 używa inteligentnych kontroli AI i 3D do pracy SMT. Jego AI uczy się na wielu zdjęciach planszy, zarówno dobrego, jak i złego. Pracownicy nie muszą ręcznie zmieniać ustawień. Ułatwia to każdemu użycie. Duże firmy ufają temu, jak Denso w samochodach. Saki stworzył ten model, aby pomóc inteligentnym fabrykom i utrzymać wysoką jakość kontroli.
· AI znajduje problemy i potrzebuje mniejszej pomocy od ludzi.
· Głębokie uczenie się daje dobre i stałe wyniki.
· Sprawdza płyty od 50 x 60 mm do 330 x 330 mm.
· Możesz wybrać ostrość aparatu i szybko ją zmienić.
· Sprawdza wysokie części o wysokości do 40 mm.
· Sprawdza szybko, do 7 000 mm² w każdej sekundzie.
· Patrzy na wiele miejsc i obsługuje dane jednocześnie.
· Możesz zmienić światła i kamery dla swoich potrzeb.
· Możesz dodać światła kopuły, kamery boczne lub światła UV.
· Rozmawia z innymi maszynami w celu uzyskania płynnej pracy.
· Sieć jest prosta i działa nawet z problemami.
Profesjonaliści | Wady |
AI sprawdza niższe błędy przez ludzi | Maszyna jest ciężka, około 900 kg |
Możesz zmienić światła i kamery | Pierwsza konfiguracja może zająć trochę czasu |
Sprawdza zarówno części SMT, jak i | Zajmuje dużo miejsca |
Szybkie i dobre kontrole 3D | |
Duże twórcy samochodów ufają |
Saki 3Di-LS2 jest świetna na deski samochodowe, małe części i inteligentne fabryki. Pomaga, gdy trzeba sprawdzić zarówno krótkie, jak i wysokie części. Jest również dobry do pełnego śledzenia i pracy z innymi maszynami. Jego inteligentna sztuczna inteligencja pomaga, gdy często zmieniasz pracę lub masz nowych pracowników.

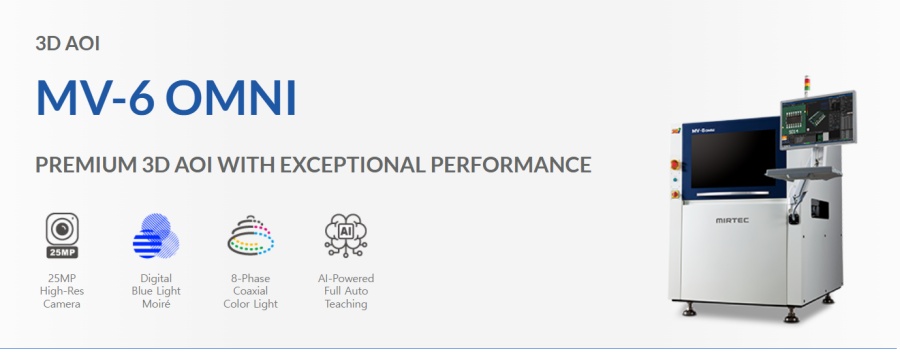

Mirtec MV-6 Omni to najlepsza AOI 3D dla elektroniki. Używa ostrych zdjęć i kontroli 3D ze specjalną technologią Omni-Vision®. Eksperci lubią tę maszynę i zdobyli nagrody . Twórcy wybierają go za silne kontrole i lepszą kontrolę jakości.
· Omni-Vision® 3D kontrole dobrze mierzą wysokość i rozmiar.
· System kamer to 15 mega pikseli, aby uzyskać wyraźne szczegóły.
· Specjalne soczewki utrzymują zdjęcia proste i ostre.
· Używa Quad Moiré Tech do prawdziwych kontroli 3D.
· Osiem kolorowych świateł pomaga uzyskać najlepsze zdjęcia.
· Dwie kamery (15 MP i 25 MP) dla ostrych obrazów.
· Sprawdza szybko, około 0,77 sekundy na miejsce.
· Możesz rozwiązać problemy z daleka bez zatrzymywania się.
· Sprawdza wszystkie miejsca z 12 cyfrowymi projektorami 3D.
· Inteligentne narzędzia pomagają zarządzać zadaniami i korzystać z bibliotek IPC.
· Kamery boczne patrzą na deski z różnych stron.
Profesjonaliści | Wady |
Sprawdza w 3D i 2D z ostrymi obrazami | Maszyna jest ciężka (950 kg) |
Znajduje problemy szybko i dobrze | Potrzebuje wykwalifikowanej konfiguracji niektórych narzędzi |
Możesz naprawić rzeczy bez zatrzymywania | Może być zbyt duże dla niektórych linii |
Znany z nowych pomysłów i stałego | |
Pasuje do wielu rozmiarów planszy |
Omni Mirtec MV-6 jest najlepszy dla dużych fabryk elektroniki. Pomaga to najbardziej, gdy ma znaczenie prędkość i jakość. Pasuje do linii do telefonów, samochodów i twardych desek z wieloma częściami. Twórcy, którzy chcą silnych kontroli 3D i mniej przestojów, takich jak ten model.

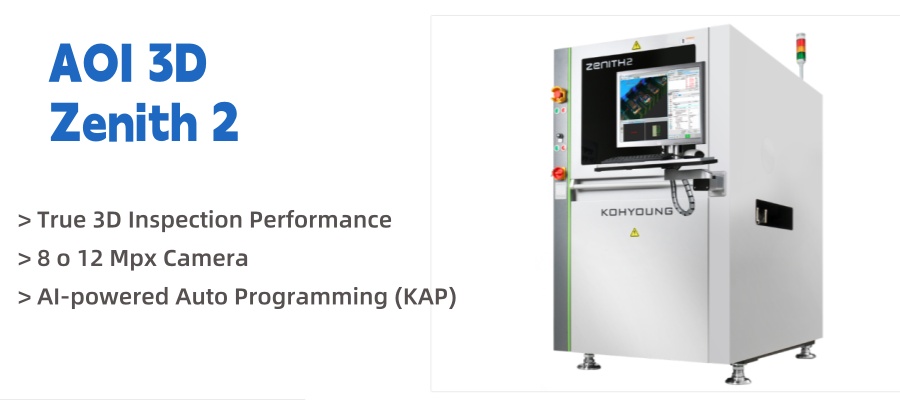

Koh Young Zenith 2 to najlepsza maszyna do sprawdzania płyt SMT. Wykorzystuje specjalną prawdziwą technologię 3D do dokonywania dokładnych kształtów 3D każdej płytki drukowanej. Maszyna mierzy, jak wysokie, szerokie i płaskie są połączenia lutownicze i części. Zenith 2 sprawdza płyty za pomocą reguł IPC-A-610, które są zaufane wszędzie dla elektroniki. System ma automatyczne programowanie automatyczne, więc konfiguracja jest szybka i prosta. Zenith 2 łączy z systemem fabrycznym KSMART Smart. Pozwala to natychmiast udostępniać dane i szybko rozwiązać problemy. Gdy jest używany z Munterem KPO, tworzy system zamkniętej pętli. Pomaga to lepiej umieszczać części i sprawia, że linia działa szybciej.
Funkcja/specyfikacja | Opis |
Prawdziwa technologia kontroli 3D | Wykorzystuje specjalne prawdziwe kontrole 3D dla części o wysokości do 25 mm , w tym połączenia lutownicze i rzeczy, których nie powinny tam być. |
Standardowa zgodność IPC-610 | Sprawdza tablice według zasad IPC-610 pod kątem dobrej i uczciwej wady. |
Możliwości wykrywania defektów | Znajduje brakujący lut, niewłaściwe miejsca, błędy polaryzacyjne, części odwrócone, OCV/OCR, filet lutu, podnoszone leady, nagrobek, mostkowanie i wiele innych. |
Wysoka dokładność i szybkość | Wykorzystuje inteligentne maszyny i pomiar szybkiej pracy w ruchliwych liniach. |
Opcjonalna kamera z widokiem bocznym | Sprawdza części ukryte lub trudne do zobaczenia mocnym aparatem bocznym. |
System samodiagnozy | Przewiduje, kiedy potrzebna jest opieka, aby zatrzymać awarie i utrzymać go dobrze. |
Automatyczne programowanie AI (KAP) | Oprogramowanie AI wykorzystuje kształty do szybkiego konfigurowania czeków i oszczędzania pieniędzy. |
Integracja z ekosystemem KSMART | Łączy się z innymi maszynami i daje silne narzędzia SPC do jakości. |
Korekta umiejscowienia w czasie rzeczywistym | Współpracuje z KPO Mounter, aby od razu naprawić błędy części, dzięki czemu wszystko jest bardziej poprawne i tworząc więcej dobrych desek. |
Uwaga: prawdziwe kontrole 3D Zenith 2 i funkcje AI pomagają fabrykom uzyskać mniej fałszywych alarmów i więcej dobrych tablic po raz pierwszy.
Profesjonaliści | Wady |
Najlepsze prawdziwe kontrole 3D w branży | Na początku kosztuje więcej |
Szybka konfiguracja AI oznacza mniej oczekiwania | Niektóre funkcje wymagają treningu, aby dobrze korzystać |
Mocowanie pętli zamkniętej sprawia, że sytuacja jest bardziej poprawna | Potrzebuje więcej miejsca w niektórych fabrykach |
Przewiduje, że opieka musi powstrzymać rozpadu zaskoczenia | |
Bardzo dobrze przestrzega zasad IPC |
Zenith 2 jest doskonały dla dużych fabryk elektronicznych, które chcą maksymalnej prędkości i jakości. Działa najlepiej, gdy zdobycie dobrych desek po raz pierwszy i niewiele błędów ma największe znaczenie. Fabryki tworzące twarde deski, takie jak w przypadku samochodów, szpitali lub fantazyjnych gadżetów, otrzymują wiele z kontroli 3D i szybkiego naprawy. Zenith 2 jest również dobry dla inteligentnych fabryk, które chcą łatwego udostępniania danych i opieki przed pęknięciem.

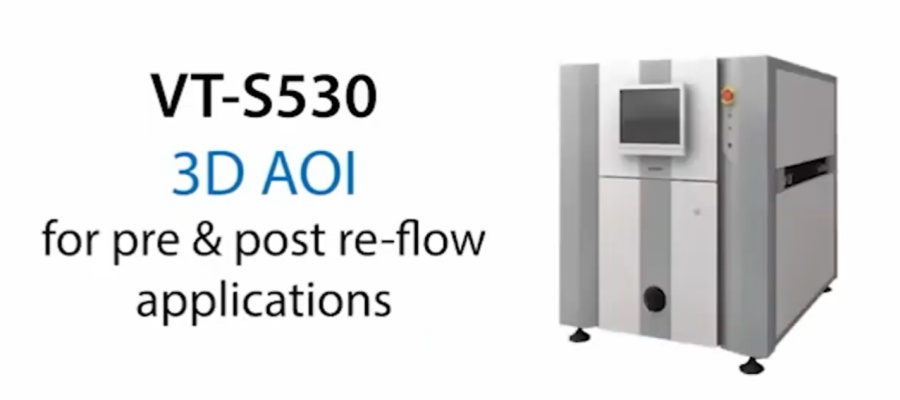

Omron VT-S530 zapewnia pełne kontrole 3D-AOI dla linii SMT. Ta maszyna wykorzystuje inteligentne kamery i miesza przesunięcie fazowe z Techem kształtu Color Adight ™ 3D. VT-S530 ma wysoką wydajność pierwszego przejścia, brak pominiętej problemy i bardzo niewiele błędnych odrzuconych odrzuconych. Sprawdza tablice przed i po lutowaniu. Może działać z jedną lub dwoma liniami i sprawdzać bardzo duże PCB do 510 x 680 mm . System przestrzega reguł IPC i sprawdza nawet małe części 01005. Specjalna kombinacja 3D-SJI Omrona zapewnia, że każda tablica jest dobrze sprawdzona.
· Daje pełne 3D-AOI z silnymi kontroli wszystkich linii SMT.
· Używa specjalnej technologii 3D-SJI Omrona , miksowania zmiany fazy i Color Expert ™ ™ do lepszych kontroli.
· Śledzi reguły IPC w prawdziwym 3D.
· Ma telecentralny obiektyw aparatu do jasnych zdjęć.
· Pozwala wybrać rozdzielczość 10 μm lub 15 μm.
· Można używać dwóch linii jednocześnie bez potrzeby więcej miejsca.
· Sprawdza bardzo duże płyty do 510 x 680 mm.
· Sprawdza małe 01005 części.
· Działa zarówno dla lutowania przed, jak i po nim.
· Łatwe oprogramowanie z ekranem dotykowym i konfiguracją offline.
· Obserwuje linię w czasie rzeczywistym i ma stację naprawczą z pełnym widokiem 3D.
· Ma narzędzia do patrzenia na dane i sprawdzanie jakości.
· W zestawie najlepsza usługa Omrona i pomoc.
Wskazówka: VT-S530 może użyć dwóch linii i sprawdzać duże płyty, więc jest świetny dla ruchliwych fabryk z wieloma pracami.
Profesjonaliści | Wady |
Full 3D-AOI z inteligentną technologią 3D-SJI | Kosztuje więcej niż proste AOI |
Sprawdza duże i małe PCB, nawet 01005 części | Potrzebuje więcej miejsca na linii |
Dwuznisowe użycie tworzy więcej produktów | Niektóre funkcje wymagają treningu |
Obserwuje linię i od razu pomaga rozwiązać problemy | |
Łatwe w użyciu i ma silne wsparcie |
VT-S530 jest dobry dla fabryk, które muszą często wykonać dużo pracy. Działa dobrze w liniach z wieloma rozmiarami płyt lub wieloma zmianami. Samochód, gadżety i fabryczne lubią to, ponieważ sprawdza zarówno małe, jak i ogromne tablice. VT-S530 jest również dobry dla miejsc, które chcą oglądać linię, patrzeć na dane i utrzymywać bardzo wysoką jakość.
Maszyny AOI w 2025 r. Mają wiele nowych funkcji. Poniższa tabela pokazuje pięć najlepszych modeli. Porównuje ich kontrolę 3D, narzędzia AI i szybkość. Każda maszyna ma swoje specjalne mocne strony dla linii SMT.
Maszyna AOI | Funkcje kontroli 3D | Możliwości AI | Prędkość (szybkość inspekcji) |
Averroes.ai | Wykorzystuje istniejący sprzęt optyczny dla 3D; brakuje zastrzeżonego sprzętu 3D | Silnik bez kodu głębokiego uczenia się; Wykrywanie defektów w czasie rzeczywistym | Zależy od sprzętu |
Koh Young Zenith | Prawdziwy 3D z wieloprojekcjonowaniem Moiré; obsługuje wysokie części do 25 mm; bez cienia | Programowanie automatyczne zasilane przez AI; Automatyczna klasyfikacja defektów | 55,3 cm²/s |
Saki 3di | Platforma kontroli multi-technologii dla SMT, THT, IGBT; Mniej nacisk na szczegóły 3D | Programowanie wspomagane przez AI; Automatyczna klasyfikacja defektów | Nie określono |
TRI TR7700 | Adaptacyjna rozdzielczość wysokości; Programowalne projekcje cyfrowe dla 3D | Programowanie wspomagane przez AI; Automatyczna klasyfikacja defektów | Do 80 cm²/s |
Mirtec MV-6 | Niebieski DLP Moiré dla 3D bez hałasu; Jednoczesna kontrola 2D/3D | Oświetlenie wielofazowe; Kontrola wielokątna | Tryb turbo: 45% szybciej (wysoka przepustowość) |
Koh Young Zenith i Mirtec MV-6 mają najlepszy sprzęt do kontroli 3D. TRI TR7700 jest bardzo szybki i wykorzystuje inteligentny pomiar 3D. Averroes.ai jest silny w oprogramowaniu AI. Saki 3DI może sprawdzić wiele rodzajów płyt i części.
Wskaźniki wydajności pomagają fabrykom wybrać odpowiedni komputer AOI. Szybkość, dokładność i elastyczność są najważniejsze dla ruchliwych linii. TRI TR7700 jest najszybciej, sprawdzając do 80 cm² w każdej sekundzie. Koh Young Zenith daje stałe kontrole 3D przy 55,3 cm² na sekundę . Mirtec MV-6 może działać o 45% szybciej w trybie turbo, więc jest dobry dla dużych miejsc pracy.
Szybkość Averroes.ai zależy od sprzętu, którego używa, więc może się zmienić. Saki 3DI nie wymienia prędkości, ale może sprawdzić wiele typów planszy. Wszystkie te maszyny działają szybko, ale najlepsze zależy od tego, czego potrzebuje fabryka.
Wskazówka: Fabryki powinny dopasować prędkość AOI do prędkości linii. Pomaga to zatrzymać spowolnienie i utrzymuje wysoką jakość.
Ważne są oprogramowanie i sposób, w jaki maszyny AOI łączą się z innymi systemami. Koh Young Zenith używa sztucznej inteligencji do konfigurowania czeków i linków z MES i ERP do udostępniania danych na żywo. Mirtec MV-6 ma system Omni-Vision® , który miesza SPI i AOI z inteligentnymi kontroli wad. Saki 3DI i TRI TR7700 używają sztucznej inteligencji, aby pomóc w skonfigurowaniu i znaleźć problemy.
Nowe oprogramowanie AOI pozwala ludziom oglądać i kontrolować maszyny z daleka. Łączenie z MES i ERP jest teraz normalne, więc fabryki mogą śledzić problemy i działać lepiej. Głębokie uczenie się pomaga znaleźć więcej rzeczywistych wad i obniża fałszywe alarmy. Narzędzia te sprawiają, że maszyny AOI są mądrzejsze i pomagają fabrykom wykorzystywać dane do poprawy.
Uwaga: Dobra kontrola i silne połączenia pomagają fabrykom utrzymać wysoką jakość i poradzić sobie z nowymi wyzwaniami.
Wybór odpowiedniej maszyny AOI to nie tylko cena. Musisz pomyśleć o tym, co na początku płacisz. Każdy system ma własną mieszankę kosztów, oszczędności i potrzeb opieki. Poniższa tabela pokazuje główne punkty kosztów i wartości dla najlepszych maszyn AOI w 2025 r.:
Maszyna AOI | Zakres cen | Kluczowe zalety | Rozważania dotyczące kosztów i korzyści | Wyzwania związane z konserwacją |
Omron VT-S530 | Premium (High-end) | Programowanie o dużej prędkości, AI, najwyższa dokładność | Wysoki koszt początkowy; silny ROI z mniejszej liczby wad i wyższej wydajności | Kompleks AI potrzebuje opieki eksperckiej; ryzyko przestoju |
Koh Young Zenith 2 | Premia | Szybka, precyzyjna (7 μm), niezawodna kontrola 3D | Warto kosztować szybkie, dokładne wykrywanie w ruchliwych liniach | Wolniej na dużych PCB; Ulepszenia mogą być kosztowne |
Viscom IS6059 | Wysoki i utrzymanie | Szybka kamera 3D, modułowa, wysoka dokładność | Konfiguracja jest złożona; Konserwacja modułu kamery zwiększa koszty | Wrażliwy na kurz/wilgotność; utrzymanie jest kosztowne |
Mirtec Mv-6 Omni | High-end | 3D AOI, aparat 15MP, wysoki wsparcie komponentów | Wysokie utrzymanie optyki; ryzyko przestojów w trudnych środowiskach | Drogie optyki; Limity wielkości PCB |
I.C.T AI-5146D | Od połowy do wysokości | Dwutorowy, szybki, dokładny, niedrogi 3D | Bardziej przystępne niż modele premium; Dobry stosunek prędkości do kosztów | Konfiguracja jest złożona; Nie dla bardzo dużych PCB |
Wskazówka: Wysokiej klasy maszyny AOI na początku kosztują więcej, ale mogą później zaoszczędzić pieniądze, znajdując problemy wcześnie i zarabiając mniej marnotrawstwa.
Omron VT-S530 i KOH Młody Zenith 2 to najwyżej cenie modele. Te maszyny są bardzo szybkie i bardzo dokładne. Fabryki, które tworzą wiele desek lub potrzebują doskonałej jakości, często je wybierają. Na początku kosztują dużo, ale pomagają, popełniając mniej błędów i więcej dobrych desek. Inteligentna sztuczna inteligencja Omrona pomaga również pracownikom robić mniej, więc fabryki mogą z czasem oszczędzać na sile roboczej.
Viscom IS6059 i MIRTEC MV-6 OMNI są również tworzone do pracy na wysokim poziomie. Mają silne kontrole 3D i można je zmienić dla różnych potrzeb. Ale potrzebują więcej opieki, a to może być drogie. Ich kamery i soczewki często wymagają czyszczenia i naprawy. Pył lub ciepło mogą powodować, że przestają działać, co spowalnia linię. Fabryki powinny zaplanować te dodatkowe koszty przy zakupie tych maszyn.
I.C.T AI-5146D to lepsza oferta za tę cenę. Jest szybki i dobrze sprawdza, ale nie kosztuje tyle, co najlepsze maszyny 3D AOI . Ten model jest dobry dla fabryk, które chcą silnych kontroli, ale nie chcą wydawać zbyt wiele. Jego dwutorowa konstrukcja pomaga szybko wytwarzać więcej desek, więc jest dobry dla uprawy. Ale nie może sprawdzić bardzo dużych płyt, a konfigurowanie go może być trudne.
Kiedy patrzysz na maszyny AOI , pomyśl o wszystkich kosztach. Oznacza to, że cena, konfiguracja, opieka i za każdym razem, gdy maszyna nie działa. Maszyny z inteligentnymi czekami AI i 3D mogą z czasem zaoszczędzić pieniądze, szczególnie jeśli tworzysz wiele płyt lub wielu rodzajów. Ale każda fabryka powinna wybrać maszynę, która najlepiej pasuje do jej potrzeb i budżetu.
Uwaga: Kupowanie najlepszej maszyny AOI może pomóc w fabryce lepiej, zarabiając lepsze deski i oszczędzając pieniądze na dłuższą metę. Zawsze myśl o wartości krótkoterminowej, jak i długoterminowej przed wybraniem.
Wybór odpowiednich zautomatyzowanych systemów inspekcji optycznych do zespołu SMT wymaga uważnego przemyślenia. Każda fabryka jest inna, więc ludzie muszą patrzeć na kilka głównych rzeczy.
Dokładność kontroli jest bardzo ważna. Kamery o wysokiej rozdzielczości i inteligentne programy pomagają znaleźć nawet małe problemy. Systemy z dokładnością sub-pikseli mogą dostrzec rzeczy takie jak części, które nie są ustawione lub złe złącza lutownicze. Często sprawdzanie systemu i pracownicy szkoleniowi pomaga go dobrze działać.
Zajęte linie potrzebują maszyn AOI, które działają szybko. Prędkość automatycznej kontroli optycznej powinna być tak szybka jak linia, a nawet szybsza. To przestaje spowolnić. Szybkie maszyny, mierzone w CM⊃2; na sekundę, pomagają fabrykom pozostać szybkim i utrzymać wysokiej jakości.
Nowoczesne zautomatyzowane systemy kontroli optycznej wykorzystują inteligentne oprogramowanie. Funkcje takie jak sortowanie defektów w czasie rzeczywistym, łatwe sterowanie i raporty SPC pomagają pracownikom szybko rozwiązać problemy. Łączenie z systemami wykonywania produkcji (MES) pozwala łatwo poruszać się i pomaga poprawić proces.
Maszyny AOI powinny bez problemu zmieścić się w liniach SMT. Muszą pracować z MES i innymi systemami w celu łatwego udostępniania danych. Dobra pomoc firmy, takie jak szkolenie i naprawianie, utrzymuje system z niewielkim przestojem. Próbowanie maszyn AOI z prawdziwymi planszami przed zakupem pokazuje, jak dobrze działają.
Budżet to coś więcej niż pierwsza cena. Całkowity koszt obejmuje konfigurację, mocowanie i aktualizacje później. Fabryki powinny wybrać, co pasuje do ich potrzeb i budżetu. Zaczynając od prostego AOI i dodanie więcej, ponieważ sprawy stają się trudniejsze, może zaoszczędzić pieniądze.
Wskazówka: Umieść systemy AOI po ważnych krokach, takich jak drukowanie i rozładowanie wklejania lutu . Pomaga to znaleźć więcej problemów i poprawia proces.
Dopasowanie funkcji AOI do tego, czego potrzebuje fabryka, pomaga jej najlepiej działać. Poniższa tabela pokazuje, w jaki sposób główne rzeczy dopasowane do SMT:
Czynnik | Opis | Znaczenie dla wymagań produkcyjnych SMT |
Wolumen produkcyjny i mix | Szybkie AOI jest dobre dla ruchliwych linii; Elastyczne programy pomagają w wielu zmianach produktów. | Zapewnia, że szybkość i elastyczność AOI pasują do wielkości i rodzaju pracy. |
Możliwości inspekcji | Kamery o wysokiej rozdzielczości i dokładność sub-pikseli znajdują wiele rodzajów problemów. | Dopasowuje AOI sprawdzanie zasilania do szczegółów PCB i typów problemów. |
Prędkość i przepustowość | Szybkie sprawdzania do 100 cm²/s Spowolnienia. | Sprawia, że prędkość AOI pasuje do prędkości linii. |
Oprogramowanie i integracja | Kontrole problemów w czasie rzeczywistym i linki MES ułatwiają kontrolę jakości. | Pomaga szybko poruszać się i poprawia proces. |
Koszt budżetu i własności | Pomyśl o zakupie, naprawieniu i modernizacji kosztów. | Przestaje wydawać za dużo lub za mało na to, co jest potrzebne. |
Wsparcie dostawcy | Przetestuj AOI z prawdziwymi planszami i wybierz silne wsparcie. | Upewnia się, że system działa dobrze i jest łatwy do naprawienia. |
Zautomatyzowane systemy inspekcji optycznej powinny zawsze pasować do typu PCB, liczby płyt, ile jest wykonanych i potrzebna jakość. W przypadku twardych płyt lub ważnych zadań korzystanie z AOI z innymi czekami może sprawić, że sytuacja będzie jeszcze bardziej niezawodna.
Wiele fabryk zapomina o kompatybilności oprogramowania podczas wybierania systemu AOI. Nie każda maszyna AOI działa dobrze ze wszystkimi oprogramowaniem fabrycznym. Niektóre systemy nie łączą się łatwo z platformami MES lub ERP. Może to spowolnić udostępnianie danych i utrudniać śledzenie defektów. Fabryki mogą potrzebować dodatkowego oprogramowania lub specjalnego kodowania, co kosztuje więcej i utrudnia.
Wskazówka: Zawsze sprawdzaj, czy oprogramowanie AOI działa z bieżącymi narzędziami produkcyjnymi. Poproś sprzedawcę o pokazanie demo za pomocą własnych danych.
Aktualizacje oprogramowania są również ważne. Niektóre maszyny AOI często potrzebują aktualizacji, aby zachować bezpieczeństwo i dokładne. Jeśli pomijasz aktualizacje, system może przegapić nowe wady lub uzyskać błędy. Fabryki powinny planować regularne aktualizacje i sprawdzić, czy dostawca pomaga w konfiguracji i naprawianiu problemów.
Maszyny AOI wymagają regularnej opieki, aby działać dobrze. Wielu nabywców nie zdaje sobie sprawy, ile czasu i utrzymanie pieniędzy. Pomijanie kontroli może powodować awarie i zatrzymać produkcję.
Typowe zadania konserwacyjne obejmują :
· Czyste szyny przenośnika, strzałki warsztatowe i na zewnątrz maszyny każdego dnia
· Sprawdź i czyść soczewki i czujniki
· Poszukaj wycieków w obwodach powietrznych
· Wyczyść światła i ruchome części co tydzień i dodaj olej
· Głębokie czyszczenie, kalibruj i sprawdzaj części elektryczne co miesiąc
· Zdobądź profesjonalistę do sprawdzania i zmiany starych części raz w roku
Koszty mogą szybko się sumować . Większość fabryk wydaje rocznie od 5000 do 15 000 USD na konserwację . Koszty miesięczne wynoszą od 1000 do 3000 USD. Licencje oprogramowania mogą rocznie kosztować od 2000 do 12 000 USD. Szkolenie nowych pracowników kosztuje od 1000 do 5000 USD na osobę. Gdy maszyna jest ustawiona lub ustalona, produkcja spowalnia i koszty rosną.
Zadanie konserwacji | Częstotliwość | Typowy wpływ na koszty |
Czyszczenie i inspekcja | Codziennie/tydzień | Partia porodu, środki czyszczące |
Kalibrowanie | Miesięczny | Czas technika |
Wymiana części | Rocznie | Materiały eksploatacyjne, części zamienne |
Licencjonowanie oprogramowania | Rocznie | 2000–12 000 USD |
Szkolenie | W razie potrzeby | 1000–5000 USD na pracownika |
Regularna opieka utrzymuje automatyczne systemy kontroli optycznej i dobrze sprawdzają. Ignorowanie konserwacji może powodować kosztowne przestoje.
Skalowalność to kolejny problem, który ludzie tęsknią. Niektóre maszyny AOI nie mogą nadążyć, gdy produkcja staje się większa . Szybkie linie potrzebują systemów AOI, które mogą codziennie sprawdzać tysiące płyt bez zwalniania. Maszyny z elastycznym sprzętem i oprogramowaniem mogą się zmieniać w miarę wzrostu potrzeb.
Maszyny AOI wykonane do skalowalności wykorzystują szybkie kamery, inteligentne programy i konfiguracje, które możesz zmienić. Obsługują różne rozmiary płyty i trudne układy. Systemy te łatwo pasują do linii i od razu znajdują wady. W miarę wzrostu produkcji skalowalne maszyny AOI wciąż sprawdzają szybko i dobrze. Rejestrują również wady i pomagają poprawić proces.
Systemy AOI, które dobrze skalują fabryki, wypełniają duże zamówienia i utrzymują wysoką jakość, gdy stają się większe.
Wiele osób zaczyna od spojrzenia na cenę przy wyborze maszyny AOI do montażu SMT. Często chcą najtańszego. Ale prawdziwa wartość maszyny AOI to coś więcej niż tylko to, co płacisz na początku. Maszyny te mogą kosztować dużo, ale pomagają później zaoszczędzić pieniądze. Uczyniają jakość i zatrzymują zmarnowany czas na linii. Wczesne znalezienie problemów oznacza, że fabryki nie muszą naprawiać ani wyrzucać tylu tablic.
Maszyny AOI działają najlepiej w ruchliwych fabrykach, które robią wiele tego samego. W tych miejscach konfigurowanie maszyny szybko się opłaca. Jeśli fabryka wytwarza ten sam produkt przez długi czas, szybciej odzyskuje pieniądze. Maszyna AOI znajduje problemy wcześnie, więc mniej złych desek nadal jedzie. Oznacza to więcej dobrych desek i mniej odpadów.
Wskazówka: Jeśli fabryka często zmienia produkty lub wykonuje test testowy, konfigurowanie maszyny AOI może zająć czas. W takich przypadkach może potrwać dłużej, aby odzyskać pieniądze.
Nowe maszyny AOI mają fajne rzeczy, takie jak ostre kamery i oprogramowanie Smart AI. Te rzeczy pomagają znaleźć więcej problemów, ale także sprawiają, że maszyna kosztuje więcej. Ponieważ maszyny AOI stają się lepsze, kosztują więcej. Fabryki muszą pomyśleć o tym, czy nowe funkcje są warte ceny. Czasami najnowsze rzeczy niewiele pomagają, jeśli nie robisz dużo desek lub często zmieniasz produkty.
Oto prosta tabela do pokazania ceny i wartości:
Czynnik | Tanie AOI | Wysokiej klasy AOI |
Koszt z góry | Niżej | Wyższy |
Dokładność wykrywania defektów | Podstawowy | Advanced (AI, 3D, HD) |
Czas konfiguracji | Krótszy | Dłuższe (więcej funkcji) |
Najlepsze dla | Małe biegi, proste PCB | Masowa produkcja, złożone PCB |
Długoterminowy ROI | Umiarkowany | Wysoki (w stabilnych liniach) |
Niektóre maszyny AOI wykonane na płaskie płyty SMT mogą nie działać dobrze z trudnymi kompilacjami. Może to stanowić problem, jeśli fabryka chce zrobić nowe rzeczy później. Nowsze maszyny AOI z sztuczną inteligencją i lepszymi narzędziami danych mogą rozwiązać te problemy i pomóc zarobić więcej pieniędzy.
Wybierając maszynę AOI , nie patrz tylko na cenę. Pomyśl o tym, jak pasuje do Twojej pracy, jak szybko się spłaci i czy może się zmienić w miarę rozwoju firmy. Najlepsza wartość pochodzi z maszyny, która pasuje do Twojej fabryki i wciąż poprawia jakość.
Inteligentni kupujący dbają o całkowitą wartość, a nie tylko cenę. Właściwa maszyna AOI może zaoszczędzić pieniądze, robić lepsze deski i pomóc Twojej firmie w rozwoju przez długi czas.
Maszyny AOI są bardzo ważne w tworzeniu elektroniki użytkowej. Firmy używają ich do sprawdzania smartfonów, tabletów, laptopów i urządzeń do noszenia. Aoi szuka brakujących części, złego lutowania i rzeczy, które nie ustawiły się w porządku. Maszyny te pomagają fabrykom wytwarzać wiele produktów i utrzymać wysoką jakość.
· Jedna duża firma elektroniczna umieściła system AOI na swojej linii. Następnie firma 3odesłała o 0% mniej produktów . Zaoszczędziło im to 2 miliony dolarów rocznie.
· AOI odnajduje problemy wcześnie, więc mniej złych produktów trafia do klientów. Pomaga to chronić markę i sprawia, że klienci bardziej ufają firmie.
· Maszyny AOI pomagają firmom kończyć pracę na czas. Mogą sprawdzać setki płyt co godzinę, więc linia szybko się porusza.
Uwaga: Systemy AOI pomagają producentom elektroniki marnować mniej i po raz pierwszy zdobyć więcej dobrych produktów.
Elektronika samochodowa musi być bardzo bezpieczna i dobrze działać. Systemy AOI pomagają producentom samochodów sprawdzić wydrukowane płyty obwodów pod kątem jednostek kontrolnych, czujników i ekranów. Maszyny te szukają mostów lutowych, brakujących części i niewłaściwej polaryzacji. AOI sprawdza również, czy ważne części bezpieczeństwa znajdują się we właściwym miejscu.
Twórcy samochodów używają AOI do przestrzegania ścisłych zasad. Maszyny AOI podają szczegółowe raporty dla każdej sprawdzanej przez siebie tablicy. Raporty te pomagają znaleźć, gdzie zaczęły się problemy. Jest to ważne dla wycofania i ustalania produktów na podstawie gwarancji.
Systemy AOI pomagają również, gdy fabryki tworzą wiele różnych desek w niewielkich ilościach. Maszyny AOI mogą szybko zmieniać zadania i nadal dobrze sprawdzają.
· AOI pomaga fabrykom samochodów wydawać mniej na naprawienie błędów i sprawia, że produkty są bezpieczniejsze.
· Dane z kontroli AOI pomagają fabrykom być coraz lepszym w tworzeniu rzeczy.
Tworzenie urządzeń medycznych musi być dokładne i zawsze takie same. Systemy AOI sprawdzają takie rzeczy, jak soczewki kontaktowe, stenty, długopisy insuliny i strzykawki. Maszyny te używają specjalnych aparatów, świateł i sztucznej inteligencji, aby znaleźć małe problemy.
· Intelgic przełączono ze starych mikroskopów na systemy AI AOI w celu sprawdzania soczewek kontaktowych i stentów. System wykorzystuje ostre soczewki, specjalne światła, uchwyty z nadrukiem 3D i roboty. AI znajduje wady, więc kontrole są bardziej poprawne, a ludzie popełniają mniej błędów.
· Koya Medical zaczął używać AOI do sprawdzania swoich produktów. System znalazł więcej problemów niż ludzie. Czeki przeszły od kilku minut do zaledwie kilku sekund. Firma zakończyła trzymiesięczną stos pracy w ciągu jednego tygodnia i chce korzystać z większej liczby systemów AOI.
· Systemy głębokiego uczenia się AOI sprawdzają teraz długopisy insuliny i strzykawki . Systemy te upewniają się, że produkty spełniają zasady FDA, patrząc na porady igły i sposób, w jaki pasują pałki. Systemy medyczne Dovideq sprawiły, że Lightcontrol AOI dla endoskopów przy użyciu sieci neuronowych do sprawdzania jakości podczas tworzenia i ustalania.
Systemy AOI pomagają producentom urządzeń medycznych w przestrzeganiu zasad i zapewniać pacjentom bezpieczne, dobre produkty.
Prototypowanie i produkcja małej partii są ważne w elektronice. Firmy używają tych kroków, aby wypróbować nowe pomysły lub tworzyć specjalne produkty. Systemy zautomatyzowanej inspekcji optycznej (AOI) pomagają ludziom szybko sprawdzać tablice i z dobrymi wynikami.
Maszyny AOI zapewniają szybką informację zwrotną podczas prototypowania. Inżynierowie mogą wcześnie znaleźć problemy i naprawić je przed wykonaniem większej liczby płyt. To oszczędza czas i pieniądze. AOI pomaga również zespołom zatrzymać duże błędy, które mogą się zdarzyć później.
Małe prace partii często się często zmieniają. Każda grupa płyt może wyglądać inaczej lub używać nowych części. Systemy AOI z inteligentnym oprogramowaniem mogą obsługiwać te zmiany. Pracownicy mogą skonfigurować nowe kontrole w ciągu zaledwie kilku minut. Niektóre maszyny AOI używają sztucznej inteligencji do nauki nowych problemów i wzorców. Pomaga to, gdy zespoły pracują z nowymi lub specjalnymi projektami.
Wskazówka: systemy AOI, które są łatwe do zaprogramowania i przełączania najlepiej dla laboratoriów i małych linii wsadowych.
Wiele startupów i laboratoriów używa AOI do sprawdzania jakości. Nie mają dużych drużyn, które ręcznie sprawdzają deski. Maszyny AOI szukają brakujących części, niewłaściwego kierunku i problemów z lutowaniem. Te kontrole pomagają zespołom zapewniać dobre prototypy klientom lub inwestorom.
Oto kilka sposobów, w jakie AOI pomaga w prototypowaniu i małych pracach:
· Szybsza iteracja projektowa: AOI daje szybką informację zwrotną, dzięki czemu zespoły mogą szybko wprowadzać zmiany.
· Zmniejszony błąd ludzki: maszyny znajdują małe problemy, które ludzie mogą nie zobaczyć.
· Lepsza dokumentacja: AOI tworzy raporty i zdjęcia dla każdej płyty. Zespoły mogą je wykorzystać do śledzenia zmian i udostępniania wyników.
· Oszczędności kosztów: Znalezienie problemów Wczesne zatrzymanie kosztownych poprawek lub zmarnowanych płyt.
Korzyść AOI | Wpływ na prototypowanie/mała partia |
Szybka konfiguracja | Pomaga w wielu zmianach projektowych |
Wysoka dokładność | Upewnij się, że wyniki testu są prawidłowe |
Zbieranie danych | Dobre do śledzenia i sprawdzania |
Łatwa integracja | Dobrze pasuje do małych laboratoriów lub linii testowych |
Systemy AOI pomagają małym zespołom pracować jak duże fabryki. Wnoszą silne kontrole jakości na każdym etapie budowy. Oznacza to, że firmy mogą uruchamiać nowe produkty szybciej i z mniejszą liczbą problemów.
Technologia AOI daje startupom i wynalazcom duży wzrost. Mogą testować, uczyć się i być lepszym, nie spowalniając swojej pracy.
5 najlepszych maszyn AOI to Omron VT-S530, Koh Young Zenith 2, Mirtec MV-6 Omni, Saki 3DI-LS2 i I.C.T-5146. Każdy z nich jest dobry w różnych rzeczach, takich jak prędkość, dokładność i inteligentne narzędzia AI. Każda linia SMT potrzebuje czegoś innego. Zespoły powinny spojrzeć na szczegóły i pomyśleć o tym, czego mogą potrzebować później. Mądrze jest prosić o demo firmy przed zakupem.
Wskazówka: Sprawdź tabelę porównawczą, aby zobaczyć, która maszyna AOI pasuje do twoich celów. Możesz także porozmawiać z ekspertami lub dzielić się własnymi historiami, aby uzyskać więcej pomocy.
AOI oznacza zautomatyzowaną kontrolę optyczną. Wykorzystuje to kamery i oprogramowanie do sprawdzania drukowanych płyt obwodów. Szuka problemów podczas tworzenia płyt.
3D AOI sprawdza, jak wysokie i ukształtowane są części i połączenia lutownicze. 2D AOI robi tylko płaskie zdjęcia. 3D AOI znajduje więcej problemów i lepiej sprawdza.
Fabryki używają sztucznej inteligencji w maszynach AOI , aby lepiej znaleźć problemy. AI uczy się od starych kontroli i robi mniej fałszywych alarmów. Pomaga to poprawić produkty i oszczędza czas.
Większość maszyn AOI może sprawdzić wiele rodzajów PCB. Pracują z płytkami pojedynczymi, podwójnymi i wielowarstwowymi. Niektóre maszyny są lepsze na duże lub grube płyty.
Twórcy twierdzą, że codziennie czyści maszyny AOI i sprawdzać je co miesiąc. Pro powinien na nich patrzeć raz w roku. Regularna opieka sprawia, że maszyny AOI działa dobrze.
MES oznacza system wykonania produkcji. Maszyny AOI z MES mogą od razu udostępniać dane kontroli. Pomaga to śledzić problemy i poprawia całą linię.
Nowe maszyny AOI mają łatwe oprogramowanie i sztuczną inteligencję, aby pomóc w konfiguracji. Większość pracowników może szybko rozpocząć nowe kontrole, zwykle w niecałe 30 minut.
Fabryki często odzyskują pieniądze w ciągu jednego lub dwóch lat. Maszyny AOI obniżają błędy, obniżają koszty naprawy i przyspieszają prace. Z czasem oszczędza to dużo pieniędzy.
