| Maszyna do drukowania PCB SMT
Maszyna do drukowania płytek PCB ICT-4034 obsługuje płytki PCB o wymiarach do 400x340mm w cyklach 7-sekundowych. Dokładność powtarzania ± 0,01 mm i precyzja druku 0,025 mm odpowiadają potrzebom LED i motoryzacji. Automatyczna kalibracja płytki drukowanej, równoważenie ciśnienia i czyszczenie szablonu umożliwiają ręczne wycinanie kroków. Obsługuje klej do zastosowań w drukarkach pasty lutowniczej LED. Maszyna drukarska do porcelany korzysta z systemu Windows 10 w celu zapewnienia prostej kontroli. Przemysł 4.0 i MES umożliwiają monitorowanie w czasie rzeczywistym. ICT oferuje pełne szkolenia i optymalizację. Skontaktuj się w sprawie szczegółów cenowych drukarki PCB.
| Funkcja
Zawieszenie mostu łukowego łączy wycieraczkę bezpośrednio z dwoma silnikami. Umożliwia to dokładną kontrolę ciśnienia po obu stronach. Szyny ślizgowe zapewniają stabilność przed i po drukowaniu. Informacje zwrotne w czasie rzeczywistym zapewniają idealne tworzenie pasty. Maszyna do drukowania PCB pasuje do płytek LED o drobnej podziałce. Importowane części japońskie i niemieckie redukują awarie. Krótki czas przestojów w ciągu dziesięcioletniego okresu użytkowania. Oszczędza lutowie i zwiększa wydajność w liniach o dużej wydajności. Metody automatycznej separacji zapobiegają uszkodzeniu szablonu lub płytki drukowanej.
System pasów zapobiega zakleszczeniom dzięki precyzyjnej prędkości silnika do 1500 mm/s. Kierunki przełączają się swobodnie w lewo-prawo lub prawo-lewo. Zaciski boczne i podciśnieniowe przytrzymują deski z wypaczeniami poniżej 1%. Gwarantuje to płynny kontakt i wysoką jakość wydruków. Maszyna drukarska do porcelany obsługuje kołki magnetyczne i stoły góra-dół. Pozycje zatrzymania są dokładne dla szybkiej zmiany w czasie krótszym niż 5 minut. Obsługuje grubość PCB 0,4-6 mm ręcznie lub automatycznie. Niezawodny dla wartości ceny drukarki pcb.
Tryby suche, mokre i odkurzające całkowicie czyści szablon. Oddzielna konstrukcja CCD i sprayu równomiernie rozprowadza alkohol. Oprogramowanie kontroluje papier i płyny, aby obniżyć koszty. Silny wydech szybko usuwa pozostałości. Drukarka pasty lutowniczej LED utrzymuje wysoką jakość przez długi czas produkcji. Opcja ręczna zwiększa elastyczność. Zapobiega to defektom powodowanym przez brudne szablony. Łatwa konserwacja utrzymuje wysoką wydajność.
| Specyfikacja
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Rozmiar ramki (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Rozmiar PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kierunek transportu | Lewe; Prawe lewą; Lewy lewic; Prawe prawe | ||
| System wsparcia | Magnetyczne pin/w górę tabeli/blok wsporniczy | ||
| System mocowania | Mocowanie boczne (dysza próżniowa, chowane automatycznie ciśnienie Z jest opcją) | ||
| Głowica drukarki | Dwie niezależne, napędzane silnikiem głowice drukujące | ||
| Typ ściągaczki | Stal nierdzewna (standard), tworzywo sztuczne | ||
| System czyszczenia | Suche, mokre, próżni | ||
| Kontrola | Kontrola 2D (standardowa) | ||
| Zasilacz | AC: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Metoda kontroli | Sterowanie komputerem | ||
| Wymiar (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Rozmiar ramki (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Rozmiar PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Wymiar (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.

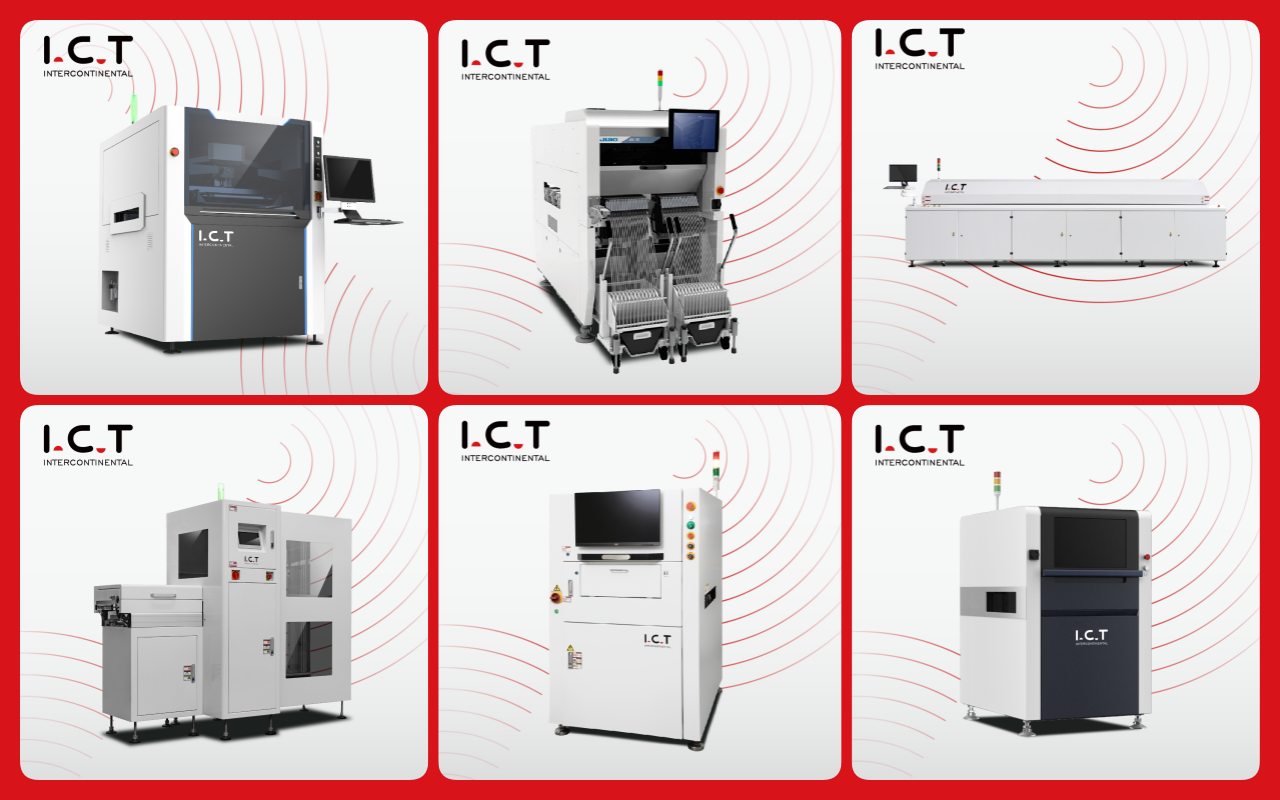

| Lista wyposażenia linii SMT
Nasza wysokiej jakości linia produkcyjna PCBA obejmuje zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Wybieraj i umieść maszynę | Precyzyjnie montuje komponenty na płytkach PCB. |
| ODWORNIK PIEKOWNIK | Topi lut, tworząc solidne połączenia. |
| Maszyna AOI | Sprawdza połączenia lutowane i wady umiejscowienia. |
| Maszyna SPI | Sprawdza wysokość i jakość pasty lutowniczej. |
| Sprzęt do identyfikowalności | Rejestruje i śledzi dane produkcyjne: Maszyna do znakowania laserowego / Urządzenie do montażu etykiet / Drukarka atramentowa |

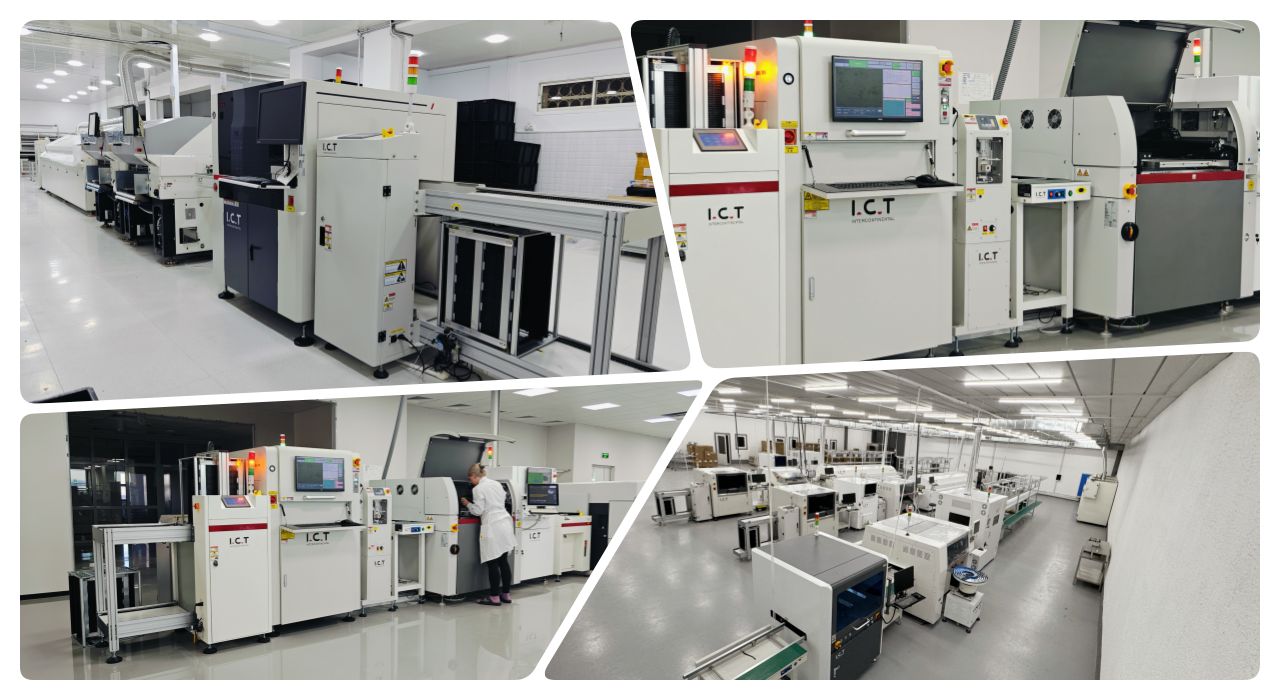

| Film ze studium przypadku dotyczącym sukcesu klienta
ICT wysłało inżynierów do Ameryki Północnej do fabryki instrumentów kosmetycznych. Zainstalowali dwie linie SMT wyposażone w maszynę do drukowania PCB. Konfiguracja obejmowała pełną kalibrację, testowanie i kontrolę wyrównania. Lokalny zespół przeszedł szkolenie w zakresie automatycznej kalibracji, ustawień ciśnienia i integracji z systemem MES. Linie osiągnęły szybką akceptację i wysoką precyzję w przypadku małych komponentów. Klient docenił szybkie rozwiązywanie problemów i wskazówki dotyczące procesu. Świadczy to o globalnej wiedzy specjalistycznej w zakresie ICT i niezawodnym wsparciu dla projektów międzynarodowych.

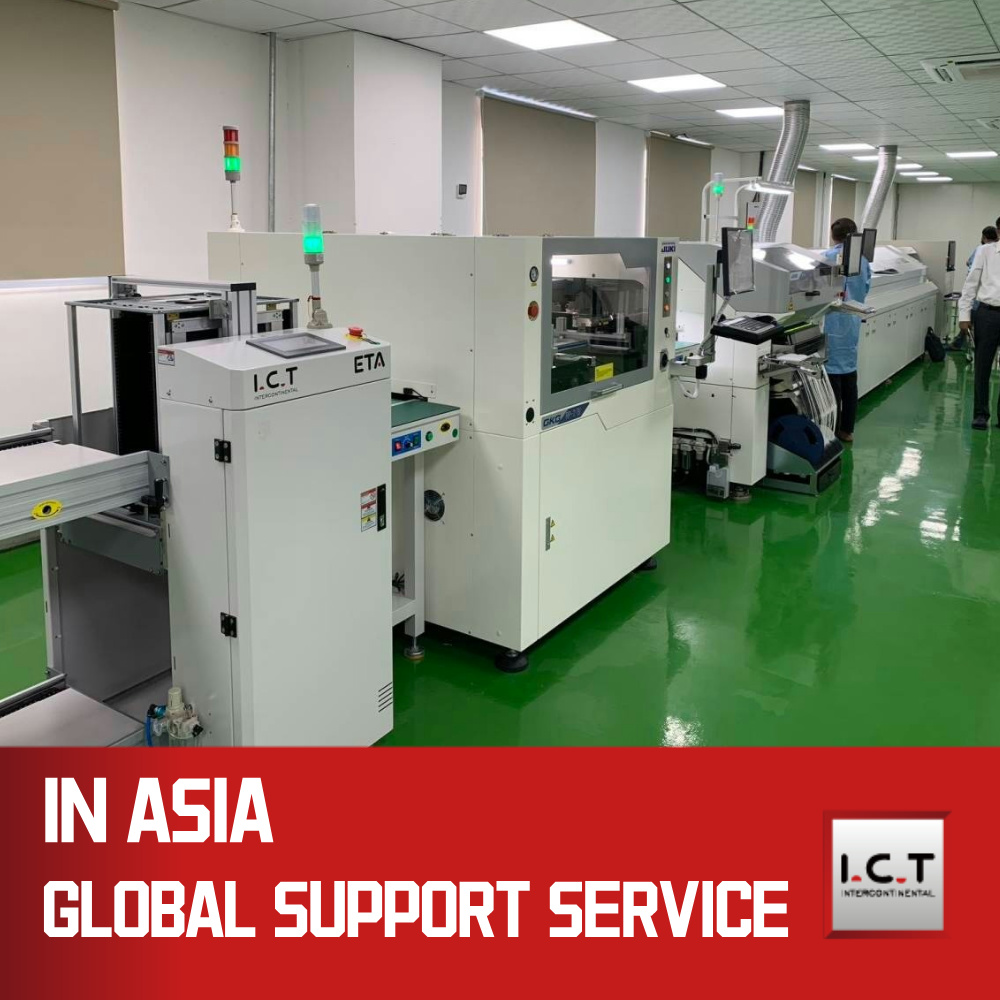

| Globalne wsparcie serwisowe i szkoleniowe
ICT zapewnia kompletną instalację, konserwację i szkolenie w zakresie maszyny do drukowania PCB. Lokalni eksperci zajmują się konfiguracją, kalibracją i optymalizacją linii. Zdalna diagnostyka szybko usuwa usterki. Szkolenie obejmuje korzystanie z interfejsu, analizę logów i konfigurację programu w ciągu 5-10 minut. Dostosowujemy się do zmian produkcyjnych, aby uzyskać lepszą wydajność. Centra magazynowe na całym świecie zapewniają szybką dostawę. Długoterminowe partnerstwo zapewnia płynne działanie i aktualizacje. Zapytaj o cenę drukarki PCB z pakietami usług.
| Recenzje klientów
Użytkownicy chwalą inżynierów ICT za profesjonalną instalację za granicą i szybkie reakcje. Maszyna do drukowania PCB zapewnia stabilną wydajność przy minimalnych awariach. Bezpieczne opakowanie dociera na cały świat w stanie nienaruszonym. Szybkie rozwiązania utrzymują płynność produkcji. Jeden z producentów diod LED powiedział: „Precyzja znacznie poprawiła nasz montaż”. Inny cenił sobie łatwe szkolenie i oszczędności. Niezawodny dla potrzeb maszyn drukarskich w Chinach.
| Certyfikaty i standardy
ICT jest zgodny z CE, RoHS, ISO9001 w zakresie bezpieczeństwa i środowiska. Patenty obejmują czyszczenie łuku, kontrolę ciśnienia, zapobieganie kolizjom i systemy transportowe. Te innowacje zapewniają najwyższą jakość druku i trwałość szablonu. Globalne standardy budują zaufanie kupujących.

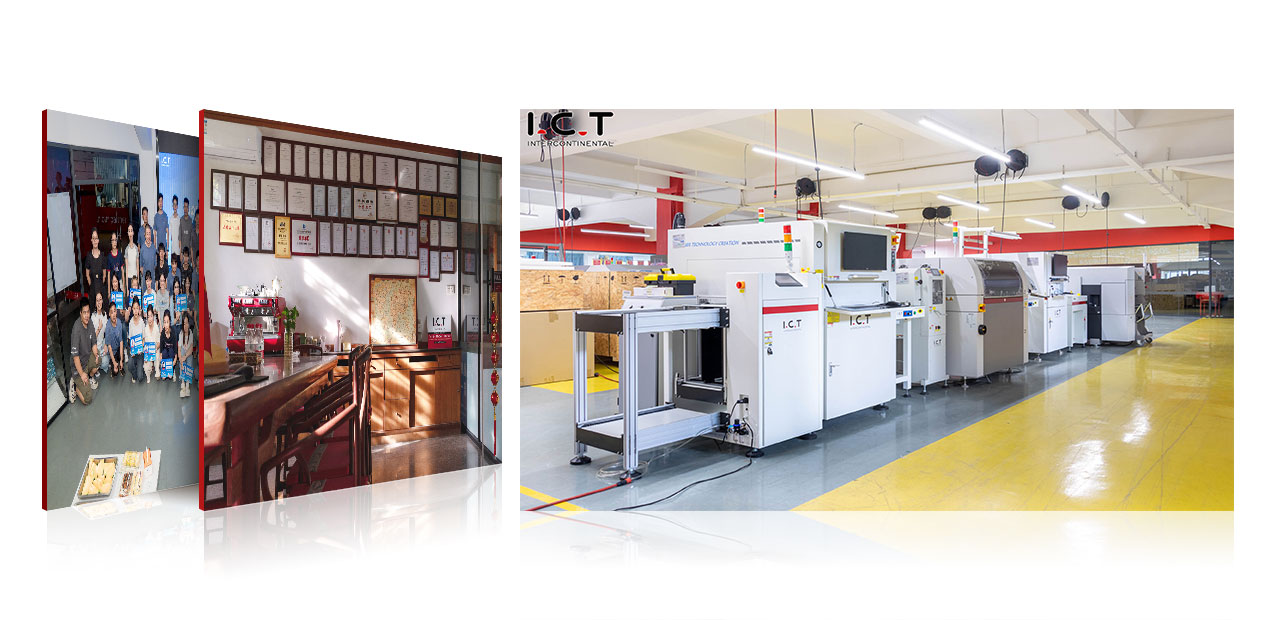

| O firmie ICT i naszej fabryce SMT
ICT rozwija się i produkuje we własnym zakresie, zatrudniając 89 pracowników i 20 inżynierów. Obsługujemy ponad 1600 klientów w 72 krajach i dynamicznie się rozwijamy. Rygorystyczne testy jakości i zarządzanie obejmują pełne linie SMT. Globalne centra sprzedaży i serwisu zapewniają lokalną pomoc. Obsługuje to niezawodną maszynę do drukowania PCB i kompleksowe rozwiązania.
