PCB są kręgosłupem nowoczesnej elektroniki, zapewniając funkcjonalność we wszystkim, od smartfonów po urządzenia medyczne. Ale w jaki sposób możesz zagwarantować jakość i niezawodność swojego PCBA ? Właściwa strategia testowania ma kluczowe znaczenie dla wczesnej identyfikacji wad i zapewnienia długowieczności produktu. W tym poście dowiesz się o kluczowych metodach testowych, takich jak AOI, AXI, I.C.T i inne, oraz o tym, jak wybrać najlepszą strategię opartą na twoich potrzebach produkcyjnych.

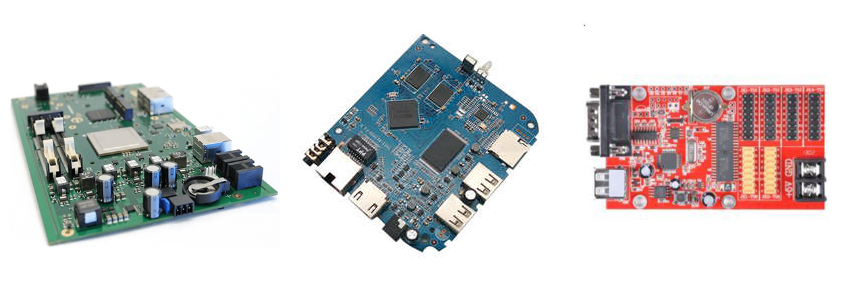

PCBA (zespół płytki drukowanej) to zbiór elementów elektronicznych zamontowanych na płytce drukowanej (PCB) w celu utworzenia operacyjnego urządzenia elektronicznego. Proces montażu obejmuje dołączanie komponentów takich jak rezystory, kondensatory, ICS i złącza do płyty, za pomocą lutowania lub innych metod.
PCB odgrywają kluczową rolę w zasilaniu i kontrolowaniu urządzeń elektronicznych. Od telefonów w kieszeni po systemy w samochodzie, umożliwiają one urządzenia wykonywanie szerokiej gamy funkcji. Niezależnie od tego, czy jest to elektronika konsumpcyjna, systemy motoryzacyjne czy urządzenia przemysłowe, PCBA zapewnia, że sygnały elektryczne są odpowiednio przesyłane i przetwarzane.
Podczas produkcji PCBA może pojawić się kilka wyzwań, w tym:
Niezgodne umieszczenie komponentu : Niepoprawne umieszczenie może prowadzić do nieprawidłowego działania, a nawet zwarć.
Wady lutownicze : słabe połączenia lutowe lub lutowanie na zimno mogą powodować niepowodzenie połączeń elektrycznych.
Nieprawidłowe specyfikacje komponentów : Korzystanie z nieprawidłowych komponentów może wpływać na funkcjonalność lub wydajność. Zapewnienie kontroli jakości ma kluczowe znaczenie dla uniknięcia tych problemów i zagwarantowania niezawodnego produktu o wysokiej wydajności. Testowanie jest niezbędne do identyfikacji i rozwiązania tych problemów na wczesnym etapie procesu produkcyjnego, zapewniając, że każdy PCBA spełnia wymagane standardy.
Dlaczego testowanie jest niezbędne dla PCBA?
Wpływ słabych testów na wydajność i niezawodność produktu.
Rola testowania PCBA w zapobieganiu defektom, zmniejszaniu przeróbki i poprawie wydajności.
Znaczenie identyfikacji i rozwiązywania problemów na wczesnym etapie procesu produkcyjnego w celu uniknięcia kosztownych wycofania lub awarii w terenie.
Podczas produkcji PCBA różne metody testowania zapewniają, że produkt końcowy jest niezawodny i działa zgodnie z oczekiwaniami. Metody te różnią się od prostych inspekcji wizualnych po zaawansowane technologie rentgenowskie. Każda technika testowania służy unikalnemu celowi, pomagając zidentyfikować określone typy wad w procesie montażu.
AOI używa kamer o wysokiej rozdzielczości do sprawdzenia powierzchni PCBA pod kątem defektów. Porównuje tablicę z „złotą planszą ” w celu wykrycia takich problemów, jak błędy lutowania, niewłaściwe umieszczenie komponentów i brakujące komponenty. Szybkie skanowanie każdej płyty AOI identyfikuje potencjalne wady przed dalszym przetwarzaniem. Jest to szczególnie przydatne w środowiskach produkcyjnych o dużej objętości, w których szybkość i dokładność są krytyczne.
Zalety:
Szybkie i odpowiednie do produkcji o dużej objętości.
Skuteczne w wczesnym identyfikacji wad powierzchniowych.
Ograniczenia:
Nie można wykryć ukrytych wad, takich jak połączenia lutownicze w ramach problemów BGAS lub wewnętrznych komponentów.
AXI używa obrazowania rentgenowskiego do badania wnętrza PCBA, szczególnie przydatnych do wykrywania ukrytych wad, takich jak:
Pustki w stawach lutowych
Defekty head-in-in-pillow (HIP)
Problemy w BGA (tablice siatki piłkarskiej)
Korzyści:
Doskonałe do złożonych wzorów z ukrytymi połączeniami lutowymi.
Zapewnia wysoką dokładność wykrywania wewnętrznych błędów.
Wady:
Wyższy koszt.
Wolniej w porównaniu do AOI.
Axi używa obrazowania rentgenowskiego do zbadania wnętrza PCBA, co czyni go szczególnie przydatnym do wykrywania ukrytych wad, które nie są widoczne dla nagiego oka. Jest to szczególnie skuteczne w znajdowaniu problemów, takich jak puste przestrzenie w połączeniach lutowniczych, wady głowicy (bioder) i problemy w BGA (tablice siatki piłki), które często są niedostępne dla innych metod kontroli. Zapewniając wyraźny widok wewnętrznej struktury płyty, AXI może wcześnie wykryć potencjalne awarie, poprawiając niezawodność produktu.
Zalety:
Niezwykle szybki i precyzyjny do produkcji o dużej objętości.
Wykrywa usterki w poszczególnych elementach.
Ograniczenia:
Wyższy koszt konfiguracji początkowej.
Wolniejsza prędkość kontroli w porównaniu do AOI, co czyni go mniej odpowiednim do produkcji o dużej objętości.
Testowanie sondy latające wykorzystuje sondy robotyczne do przetestowania wydajności elektrycznej PCBA bez konieczności niestandardowego urządzenia do testowania. To sprawia, że jest to elastyczne i opłacalne rozwiązanie, szczególnie w przypadku produkcji o niskiej objętości, prototypów lub projektów, w których brakuje dedykowanych podkładek testowych. Robotyczne sondy poruszają się na całej płycie w celu wykonania różnych testów, w tym kontroli ciągłości, oporu i funkcjonalności komponentów.
Korzyści:
Eliminuje potrzebę drogich niestandardowych urządzeń, zmniejszając początkowe koszty konfiguracji.
Wysoko dostosowane do zmian projektowych, dzięki czemu idealnie nadaje się do prototypów lub projektów, które ewoluują podczas testowania.
Wady:
Wolniejsza prędkość testowania w porównaniu z metodami takimi jak I.C.T, które mogą nie być odpowiednie do produkcji na dużą skalę.
Mniej punktów testowych i ograniczona zdolność do wykonywania dogłębnych kontroli elektrycznych w porównaniu do I.C.T.
Testowanie funkcjonalne (FCT) ocenia ogólną funkcjonalność PCBA poprzez symulację rzeczywistych warunków operacyjnych. Sprawdza, czy płyta działa zgodnie z oczekiwaniami, testując wszystkie jej funkcje, takie jak zasilanie, komunikowanie się z innymi komponentami i wykonywanie zadań w środowisku na żywo. FCT jest zazwyczaj ostatnim krokiem w procesie testowania przed zwolnieniem produktu, aby upewnić się, że spełnia wszystkie specyfikacje projektowe.
Profesjonaliści:
Zapewnia kompleksową ostateczną kontrolę funkcjonalności produktu w rzeczywistych warunkach.
Zapewnia, że PCBA spełnia specyfikacje projektowe i działa zgodnie z przeznaczeniem.
Wady:
Nie można wskazać dokładnej przyczyny awarii, co czyni rozwiązywanie problemów.
Czasochłonne i kosztowne ze względu na złożoność testów i potrzebę wyspecjalizowanego sprzętu.
Testy opalania osoby PCBA w warunkach stresu, takich jak ciągłe działanie w wysokich temperaturach, w celu symulacji przedłużonego użycia i zidentyfikowania wczesnych awarii. Proces ten pomaga wyeliminować słabe komponenty lub projektować wady, które mogą prowadzić do przedwczesnej awarii w terenie. Testowanie na wypalenie jest powszechnie stosowane w celu poprawy długoterminowej niezawodności produktów, szczególnie tych stosowanych w zastosowaniach o krytycznym punkcie misji, w których awaria nie jest opcją.
Korzyści:
Wykrywa potencjalne wczesne awarie, zanim produkty dotrą do klientów, zapobiegając kosztownym wycofaniu lub problemom z wydajnością.
Poprawia długowieczność produktu poprzez identyfikację i zajęcie się słabym komponentami na początku procesu produkcyjnego.
Wady:
Czasochłonne i wymaga intensywnych okresów testowania, często zajmującej kilka godzin lub dni.
Stres zastosowany podczas testowania może w niektórych przypadkach skrócić ogólną żywotność produktu.
Testy zanieczyszczenia wykrywają reszty jonowe, takie jak strumień lub inne substancje, które mogą powodować długoterminowe awarie, takie jak migracja elektrochemiczna. Te reszty, często niewidoczne dla nagiego oka, mogą prowadzić do zwarć, korozji lub degradacji wydajności w czasie. Ma kluczowe znaczenie dla zapewnienia długowieczności i niezawodności PCBA, szczególnie w aplikacjach o wysokiej niezawodności.
Metody obejmują:
Rose (rezystywność ekstraktu rozpuszczalnika): test, który mierzy poziom zanieczyszczenia jonowego na powierzchni PCBA.
Chromatografia jonowa: bardziej precyzyjna metoda identyfikacji i kwantyfikacji określonych zanieczyszczeń jonowych.
Korzyści:
Zapobiega ukrytym problemom, takim jak korozja lub awarie z powodu zanieczyszczenia jonowego.
Zapewnia, że produkt jest wolny od szkodliwych pozostałości, które mogą zagrozić wydajności.
Wady:
Wysoki koszt ze względu na potrzebę wyspecjalizowanego sprzętu i procedur testowych.
Wymaga obsługi ekspertów i analizy.
TDR jest wyspecjalizowaną metodą testowania stosowaną do zapewnienia integralności sygnału w PCB o wysokiej częstotliwości poprzez weryfikację dopasowania impedancji wzdłuż ścieżek sygnału. Ten test jest niezbędny do wykrywania problemów, takich jak zniekształcenia sygnału lub odbicia, które mogą negatywnie wpłynąć na szybką transmisję sygnału. TDR działa poprzez wysłanie sygnału przez ślad i analizując odbicie w celu oceny spójności impedancji.
Korzyści:
Zapewnia precyzyjną kontrolę impedancji, która ma kluczowe znaczenie dla zapobiegania utracie sygnału lub zniekształceniu.
Niezbędny dla obwodów dużych prędkości, w których nawet niewielkie niedopasowania impedancji mogą powodować degradację wydajności.
Wady:
Wymaga specjalistycznego sprzętu i wiedzy, co czyni go droższym.
Może nie być konieczne dla prostszych, niskiej prędkości, które nie wymagają precyzyjnej kontroli impedancji.
Aby zapewnić jakość PCBA, niezbędne jest przestrzeganie najlepszych praktyk w testowaniu. Praktyki te pomagają wcześnie złapać wady, zapewniając niezawodność Twojego produktu.
Upewnij się, że wszystkie kluczowe elementy, interfejsy i funkcje są testowane. Kompleksowa strategia testowa nie zapewnia przeoczenia żadnej części zarządu. Testowanie powinny obejmować:
Kontrola na poziomie komponentów dla rezystorów, kondensatorów i układów scalonych.
Połączenia lutu w celu właściwego połączenia.
Weryfikacja funkcjonalna w celu sprawdzenia, czy płyta działa zgodnie z przeznaczeniem w normalnych warunkach.
Regularna kalibracja sprzętu testowego jest kluczem do utrzymania dokładności. Niezależnie od tego, czy jest to AOI, I.C.T, czy jakakolwiek inna metoda, upewnij się, że narzędzia testowe działają optymalnie. Kalibracja zapewnia spójne wyniki i zmniejsza błędy spowodowane wadliwym sprzętem.
Uwzględnienie zasad DFT podczas fazy projektowania może uprościć testowanie później. Projektując PCBA z myślą o testowaniu, możesz:
Skróć czas testowania , ułatwiając dostęp do komponentów.
Popraw wykrywanie błędów , zapewniając odpowiednie podkładki testowe i punkty.
Zaoszczędź koszty , zapobiegając potrzebie kosztownych przeprojektowań lub zmian w oprawie testowej.
Kluczowe jest zrównoważenie kosztów testowania z korzyściami z wykrywania defektów. Strategiczne podejście do testowania pomaga uniknąć niepotrzebnych wydatków przy jednoczesnym zapewnieniu wysokiej jakości produktu.
Ważne jest, aby określić, które części procesu produkcyjnego wymagają bardziej intensywnych testów, a które nie. Na przykład możesz skoncentrować się na komponentach wysokiego ryzyka , które mogą wpłynąć na ogólną wydajność.
Zastosowanie wielu metod testowania razem (np. AOI + I.C.T + FCT) oferuje większe pokrycie i niezawodność przy rozsądnym koszcie. Połączenie metod zapewnia, że wady powierzchni, uszkodzenia elektryczne i problemy z funkcjami są rozwiązywane bez redundancji w testowaniu.
Wykorzystanie narzędzi automatyzacji i analizy danych poprawia sprawność testową i kontrolę jakości.
Zautomatyzowane systemy testowania przyspieszają proces i zmniejszają błędy ludzkie. Niezależnie od tego, czy stosując automatyczne wykrywanie sond, czy oparte na AI, automatyzacja może znacznie poprawić przepustowość, szczególnie w środowiskach produkcyjnych o dużej objętości.
Analiza danych odgrywa kluczową rolę w optymalizacji procesu testowania. Analizując wyniki testowania, możesz:
Zidentyfikuj wzorce wad i popraw przyszłe projekty.
Monitoruj jakość w czasie za pomocą metod statystycznych.
Zoptymalizuj cykle testowe , ukierunkowane na najczęstsze punkty awarii. Korzystając z wizualizacji i metod statystycznych, możesz również szybko dostrzec obszary w celu poprawy linii produkcyjnej.
Wybór właściwej strategii testowania ma kluczowe znaczenie dla zapewnienia jakości i niezawodności PCBA. Rozważ unikalne potrzeby projektu i współpracuj z doświadczonymi producentami, aby wybrać najlepsze metody. Koszt równowagi, prędkość i dokładność w celu optymalizacji procesu testowania i utrzymania wysokiej jakości produkcji.
Odp.: I.C.T wykorzystuje urządzenie „złoża gwoździ” do szybkich, precyzyjnych testów komponentów elektrycznych w produkcji masowej, podczas gdy testowanie sondy latające wykorzystuje sondy robotyczne do testowania o niskiej objętości lub prototypu bez potrzeby niestandardowych urządzeń.
Odp.: Koszty testowania równowagi z korzyściami wykrywania defektów. Użyj kombinacji metod takich jak AOI, I.C.T i FCT, aby zapewnić kompleksowe ubezpieczenie po rozsądnych kosztach.
Odp.: Testowanie funkcjonalne zapewnia, że PCBA działa zgodnie z przeznaczeniem warunków rzeczywistych. Zapewnia ostateczną kontrolę funkcjonalności produktu, ale nie może wskazać dokładnych przyczyn awarii.
Odp.: Nie. Prototypy często używają testowania sondy latających w celu elastyczności, podczas gdy masowa produkcja wymaga metod takich jak I.C.T dla prędkości i dokładności.
Odp.: Testowanie na wypalanie pomaga wykryć wczesne awarie, poddając PCBA na warunki stresu, poprawę długoterminowej niezawodności i zapewnienie, że produkt może poradzić sobie z ekstremalnymi warunkami.
