Jaki jest proces produkcyjny SMT?

Produkcja SMT: wszystko, co musisz wiedzieć

Technologia montażu powierzchniowego (SMT) to popularna metoda stosowana przy montażu obwodów elektronicznych, w której komponenty są montowane bezpośrednio na powierzchni płytek drukowanych (PCB).Produkcja SMT stała się standardem branżowym ze względu na swoją wydajność, opłacalność i zdolność do obsługi zastosowań o dużej gęstości.W tym artykule omówiono szczegółowy proces produkcyjny SMT, jego zalety i wady oraz niezbędną terminologię.

Co to jest technologia montażu powierzchniowego (SMT)?

Technologia montażu powierzchniowego (SMT) to metoda stosowana do produkcji obwodów elektronicznych, w której elementy są montowane lub umieszczane bezpośrednio na powierzchni płytek PCB.Urządzenie elektroniczne utworzone przy użyciu technologii SMT nazywane jest: urządzenie do montażu powierzchniowego (SMD). SMT pozwala na automatyzację rozmieszczania i lutowania komponentów, co skutkuje wysoce wydajnymi i skalowalnymi procesami produkcyjnymi.W przeciwieństwie do technologii otworów przelotowych, która wymaga wiercenia otworów w płytce PCB, komponenty SMT są lutowane na powierzchni, dzięki czemu proces jest szybszy i lepiej nadaje się do miniaturyzacji.

Korzyści z SMT

1. Zwiększona gęstość: SMT umożliwia większą gęstość komponentów, co jest niezbędne do tworzenia bardziej kompaktowych i złożonych urządzeń elektronicznych.

2. Poprawiona wydajność: Komponenty SMT mają zazwyczaj niższą rezystancję i indukcyjność na połączeniu, co prowadzi do lepszych parametrów elektrycznych.

3. Automatyzacja: Linie produkcyjne SMT można w wysokim stopniu zautomatyzować, redukując koszty pracy i zwiększając prędkość produkcji.

4. Opłacalne: Ze względu na automatyzację i mniejsze zużycie materiału (np. mniejszą liczbę wywierconych otworów) SMT jest generalnie bardziej opłacalne niż metody tradycyjne.

5. Niezawodność: Komponenty SMT są mniej podatne na naprężenia mechaniczne, ponieważ są lutowane bezpośrednio na powierzchni PCB.




Wady SMT

1. Złożoność naprawy: Ze względu na małe rozmiary elementów SMT ich naprawa lub przeróbka może być trudniejsza w porównaniu z elementami przewlekanymi.

2. Koszty początkowej konfiguracji: Ustawianie linii produkcyjnych SMT może być kosztowne ze względu na konieczność stosowania specjalistycznego sprzętu i maszyn.

3. Zarządzanie ciepłem: SMT może stwarzać wyzwania w zarządzaniu ciepłem, ponieważ komponenty są umieszczone blisko siebie, co utrudnia odprowadzanie ciepła.




Proces produkcyjny SMT

The Proces produkcyjny SMT obejmuje kilka kluczowych etapów, z których każdy wymaga precyzji i specjalistycznego sprzętu.Oto szczegółowe omówienie każdego etapu:

1. Drukowanie pasty lutowniczej

Pierwszym krokiem w procesie produkcyjnym SMT jest drukowanie pasty lutowniczej.Za pomocą szablonu lub ekranu nakłada się pastę lutowniczą na pola PCB, na których zostaną umieszczone komponenty.Pasta lutownicza składa się z mieszaniny maleńkich kulek lutowniczych i topnika, który pomaga lutowi przylegać do pól PCB.Precyzja na tym etapie jest kluczowa, ponieważ jakakolwiek niewspółosiowość może prowadzić do defektów w produkcie końcowym.

2. Rozmieszczenie komponentów

Po nałożeniu pasty lutowniczej płytka PCB przesuwa się do maszyny typu pick-and-place.Ta maszyna pobiera urządzenia do montażu powierzchniowego ze rolek lub tac i umieszcza je dokładnie na płytce drukowanej.Maszyna umieszczająca wykorzystuje kombinację chwytaków podciśnieniowych i mechanicznych do przenoszenia komponentów oraz zaawansowane systemy wizyjne, aby zapewnić precyzyjne umieszczanie.Wydajność i szybkość maszyny typu pick-and-place mają kluczowe znaczenie dla ogólnej produktywności linii produkcyjnych SMT.

3. Lutowanie

Po umieszczeniu komponentów płytka PCB poddawana jest procesowi lutowania w celu trwałego połączenia komponentów.Istnieją dwa główne rodzaje lutowania stosowane w produkcji SMT:

• Lutowanie reflow: Jest to najczęstsza metoda.PCB, teraz wypełniona komponentami, przechodzi przez piec rozpływowy.Piekarnik nagrzewa płytkę w kontrolowany sposób, powodując stopienie pasty lutowniczej i utworzenie trwałego połączenia pomiędzy elementami a polami PCB.

• Lutowanie na fali: Rzadziej stosowane w SMT, lutowanie na fali polega na przepuszczaniu płytki drukowanej przez falę stopionego lutowia.Metoda ta jest bardziej powszechna przy montażu przewlekanym, ale może być stosowana w przypadku płyt w technologii mieszanej.

4. Inspekcja i kontrola jakości

Kontrola jakości jest kluczową częścią procesu produkcyjnego SMT.Kontrola zapewnia, że ​​elementy są prawidłowo umieszczone i zlutowane.Stosuje się kilka technik:

• Automatyczna inspekcja optyczna (AOI): Systemy AOI wykorzystują kamery do przechwytywania obrazów płytki drukowanej i porównywania ich z wcześniej ustalonym szablonem w celu wykrycia ewentualnych błędów umiejscowienia lub lutowania.

• Kontrola rentgenowska: Stosowany w przypadku bardziej złożonych płytek lub tam, gdzie komponenty są niewidoczne, kontrola rentgenowska może wykryć wewnętrzne defekty w połączeniach lutowanych i zweryfikować jakość połączeń.

• Inspekcja ręczna: Chociaż jest to mniej powszechne ze względu na automatyzację, czasami stosuje się kontrolę ręczną w przypadku płytek złożonych lub o wysokiej niezawodności.

5. Testowanie

Po kontroli płytka drukowana przechodzi testy funkcjonalne, aby upewnić się, że działa prawidłowo.Istnieje kilka rodzajów testów, m.in.:

• Testowanie w obwodzie (ICT): ICT wykorzystuje sondy elektryczne do testowania poszczególnych elementów na płytce drukowanej.

• Testy funkcjonalności: Obejmuje to testowanie płytki drukowanej w sposób symulujący jej środowisko użytkowania końcowego, aby upewnić się, że działa zgodnie z oczekiwaniami.

6. Końcowy montaż i pakowanie

Gdy płytka PCB przejdzie wszystkie kontrole i testy, przechodzi do końcowego etapu montażu.Może to obejmować dodatkowe kroki, takie jak mocowanie radiatorów, obudów lub złączy.Na koniec gotowy produkt jest pakowany i przygotowywany do wysyłki do klienta.

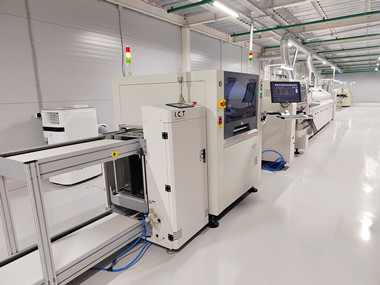

Linie produkcyjne SMT

Linie produkcyjne SMT projektowane są w celu optymalizacji wydajności i jakości procesu produkcyjnego.Linie te składają się z kilku połączonych ze sobą maszyn, z których każda pełni określoną funkcję w procesie montażu.Układ i konfiguracja linii produkcyjnej SMT może się różnić w zależności od złożoności wytwarzanych produktów i wymagań dotyczących wielkości produkcji.Kluczowe elementy linii produkcyjnych SMT obejmują:

• Drukarki pasty lutowniczej: Maszyny te nakładają pastę lutowniczą na płytkę drukowaną z dużą precyzją.

• Maszyny typu pick-and-place: Zautomatyzowane maszyny umieszczające komponenty na płytce drukowanej.

• Piece rozpływowe: Sprzęt używany do podgrzewania PCB i ponownego rozpływania pasty lutowniczej.

• Systemy inspekcji: AOI i maszyny rentgenowskie w celu zapewnienia kontroli jakości.

• Systemy przenośnikowe: Służy do transportu płytek PCB pomiędzy różnymi etapami linii produkcyjnej.

Projekt i wydajność linii produkcyjnych SMT mają kluczowe znaczenie dla osiągnięcia wysokich wydajności i utrzymania konkurencyjnych kosztów produkcji.

Powiązane terminy w produkcji SMT

Zrozumienie terminologii stosowanej w produkcji SMT jest niezbędne dla wszystkich osób zaangażowanych w ten proces.Oto kilka kluczowych terminów:

• PCB (płytka drukowana): Płyta, na której montowane są komponenty.

• SMD (urządzenie do montażu powierzchniowego): Komponenty przeznaczone do montażu powierzchniowego.

• Szablon: Szablon używany do nakładania pasty lutowniczej na płytkę PCB.

• Strumień: Chemiczny środek czyszczący, który ułatwia przyleganie lutu do płytek PCB.

• Lutowanie reflow: Proces, w którym pasta lutownicza topi się w celu utworzenia połączeń elektrycznych.

• AOI (automatyczna kontrola optyczna): System widzenia maszynowego używany do kontroli jakości.

• BGA (macierz siatki kulkowej): Rodzaj opakowania układów scalonych, w którym do połączenia z płytką PCB wykorzystuje się kulki lutownicze.




Technologia montażu powierzchniowego (SMT) zrewolucjonizowała przemysł produkcji elektroniki, umożliwiając produkcję płytek PCB o dużej gęstości i wydajności w opłacalny sposób.Proces produkcji SMT obejmuje kilka kluczowych etapów, od drukowania pasty lutowniczej po montaż końcowy, z których każdy wymaga precyzji i specjalistycznego sprzętu.Rozumiejąc zawiłości linii produkcyjnych SMT, producenci mogą optymalizować swoje procesy, obniżać koszty i produkować niezawodne urządzenia elektroniczne wysokiej jakości.Niezależnie od tego, czy jesteś doświadczonym profesjonalistą, czy nowicjuszem w tej dziedzinie, zrozumienie podstaw SMT jest niezbędne do osiągnięcia sukcesu w nowoczesnej branży elektronicznej.
