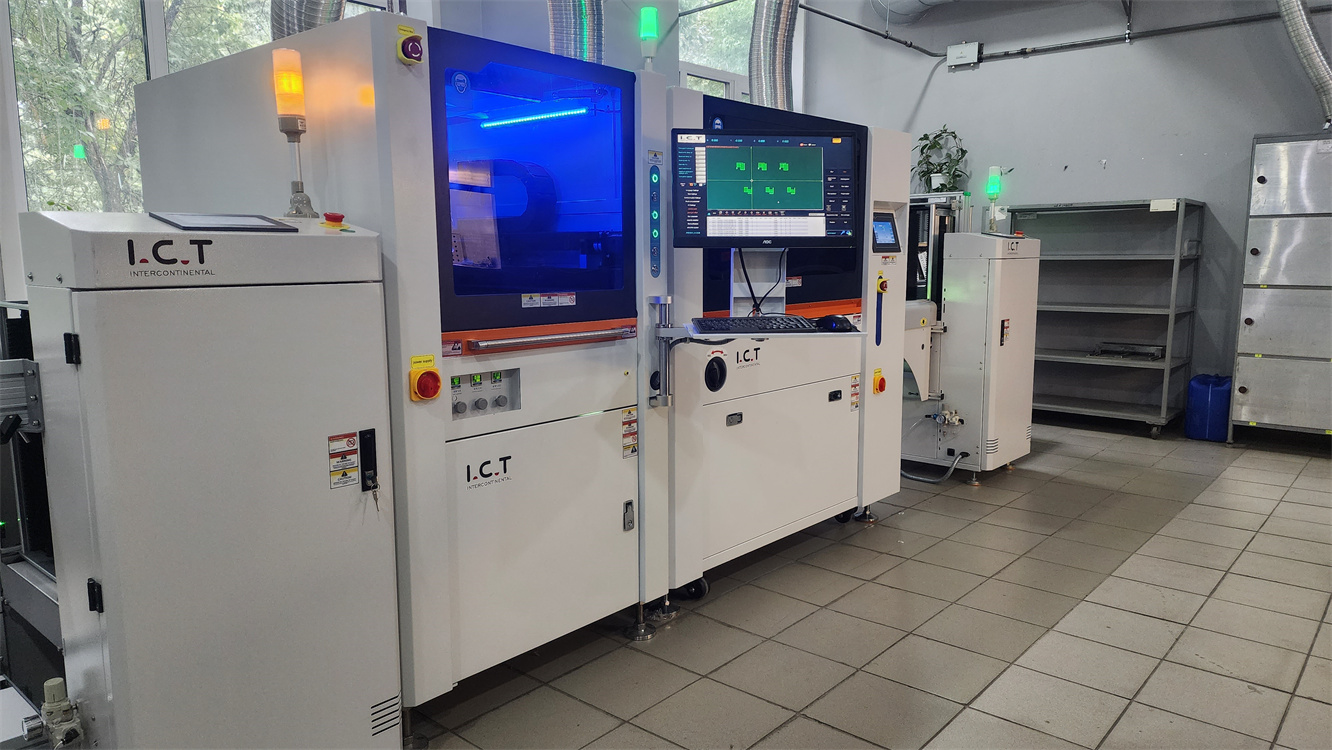

W świecie produkcji elektroniki często pojawia się termin „linia SMT”.Ale co to dokładnie znaczy?SMT oznacza technologię montażu powierzchniowego, metodę stosowaną do produkcji obwodów elektronicznych, w której komponenty są montowane bezpośrednio na powierzchni płytek drukowanych (PCB).Linia SMT to cała linia montażowa, na której wdrażana jest ta technologia.Zrozumienie zawiłości linii SMT może dostarczyć cennych informacji na temat nowoczesnej produkcji elektroniki.
Pierwszym etapem linii SMT jest drukarka szablonowa.To urządzenie nakłada pastę lutowniczą na płytkę PCB.Pasta lutownicza to mieszanina maleńkich kulek lutowniczych i topnika, która pomaga w procesie lutowania.Drukarka szablonowa zapewnia dokładne nałożenie pasty w miejsca, w których zostaną umieszczone elementy.
Następna w linii SMT jest maszyna typu pick and place.Ta maszyna jest odpowiedzialna za umieszczenie komponentów elektronicznych na płytce PCB.Pobiera komponenty z rolek lub tac i umieszcza je dokładnie na planszy.Szybkość i precyzja maszyny pick and place mają kluczowe znaczenie dla wydajności linii SMT.
Po umieszczeniu komponentów płytka drukowana trafia do pieca rozpływowego.Piekarnik ten nagrzewa płytkę do temperatury, która topi pastę lutowniczą, tworząc silne połączenie pomiędzy elementami a płytką PCB.Proces ponownego rozpływu jest dokładnie kontrolowany, aby mieć pewność, że elementy nie ulegną uszkodzeniu przez nadmierne ciepło.
Ostatnim etapem linii SMT jest kontrola i testowanie.Maszyny do automatycznej kontroli optycznej (AOI) sprawdzają defekty, takie jak źle umieszczone komponenty lub problemy z lutowaniem.Dodatkowo testy funkcjonalne zapewniają, że zmontowana płytka PCB działa zgodnie z przeznaczeniem.Wszelkie wady zidentyfikowane na tym etapie są korygowane przed przejściem produktu do kolejnego etapu produkcji.
Jedną z głównych zalet linii SMT jest jej wydajność.Automatyzacja procesu pozwala na szybką produkcję, skracając czas montażu urządzeń elektronicznych.Wydajność ta jest szczególnie korzystna w przypadku produkcji na dużą skalę.
Linie SMT oferują wysoki poziom precyzji, który jest niezbędny w nowoczesnych urządzeniach elektronicznych.Dokładność maszyn typu pick and place zapewnia prawidłowe umiejscowienie komponentów, zmniejszając prawdopodobieństwo wystąpienia defektów i poprawiając ogólną jakość produktu.
Automatyzując proces montażu, linie SMT mogą znacznie obniżyć koszty pracy.Ponadto możliwość szybkiego wytwarzania dużych ilości produktów może prowadzić do korzyści skali, dodatkowo obniżając całkowity koszt produkcji.
W liniowym układzie linii produkcyjnej SMT maszyny są ułożone w linii prostej.Układ ten jest prosty i łatwy w zarządzaniu, co czyni go popularnym wyborem dla wielu producentów.Może jednak wymagać większej powierzchni w porównaniu do innych układów.
Układ w kształcie litery U został zaprojektowany w celu optymalizacji przestrzeni i usprawnienia pracy.Maszyny ułożone są w kształcie litery U, co pozwala operatorom na łatwe przemieszczanie się pomiędzy różnymi etapami linii SMT.Taki układ może zwiększyć wydajność i skrócić czas wymagany do produkcji.
Modułowy układ linii produkcyjnej SMT zapewnia elastyczność i skalowalność.Maszyny są ułożone w moduły, które w razie potrzeby można łatwo rekonfigurować lub rozbudowywać.Ten układ jest idealny dla producentów, którzy muszą dostosować się do zmieniających się wymagań produkcyjnych.
Zrozumienie pełnej formy i znaczenia linii SMT jest niezbędne dla każdego, kto zajmuje się produkcją elektroniki.Od drukarki szablonowej po piec rozpływowy – każdy element odgrywa kluczową rolę w procesie montażu.Zalety linii SMT, w tym wydajność, precyzja i opłacalność, sprawiają, że jest ona istotną częścią nowoczesnej produkcji.Ponadto wybór odpowiedniego układu linii produkcyjnej SMT może jeszcze bardziej zwiększyć wydajność i elastyczność procesu produkcyjnego.Wraz z postępem technologii znaczenie linii SMT w produkcji elektroniki będzie nadal rosło.
