Liczba wyświetleń:0 Autor:I.C.T Wysłany: 2025-08-15 Źródło:Ta strona
Masz wiele problemów w technologii montowania powierzchni. Wady SMT są dużym problemem. Sprzęt kontroli AOI pomaga znaleźć problemy z lutowaniem. Obejmują one niewystarczającą liczbę lutowników, mostów lutowniczych i otwartych stawów. Maszyny AOI znajdują również błędy komponentu SMT. Te błędy brakują, złe, dodatkowe lub krzywe części. Używasz AOI do sprawdzenia wad powierzchniowych. Sprawdza również problemy z polaryzacji lub orientacji w SMT. Zautomatyzowana kontrola optyczna pomaga w sprawdzaniu jakości w każdym etapie SMT. Maszyny AOI pomagają SMT wydajność, wcześniej znajdując wady. Zaufasz systemowi sprzętu inspekcyjnego AOI dla jakości SMT. System inspekcji i system kontroli optyczny poprawia produkcję SMT z maszynami AOI.
· Maszyny AOI mogą szybko wykryć wady SMT. Znajdują rzeczy takie jak mosty lutownicze, brakujące części i złe umieszczenie. Pomaga to poprawić deski.
· Możesz zatrzymać wiele wad przed kontrolą. Kontrola drukowania wklejania lutu, umieszczenie części i ustawienia rozdzielania.
· Utrzymuj sprzęt AOI w czystości i często go sprawdzaj. To zapewnia, że inspekcje są odpowiednie i pominięto mniej wad.
· Zmień wrażliwość AOI, aby uzyskać mniej fałszywych alarmów. Pomaga to pracownikom skupić się na prawdziwych problemach i oszczędza czas.
· Użyj AOI po roztworze , aby wcześnie znaleźć ukryte wady. To powstrzymuje złe tablice przed przejściem do klientów.

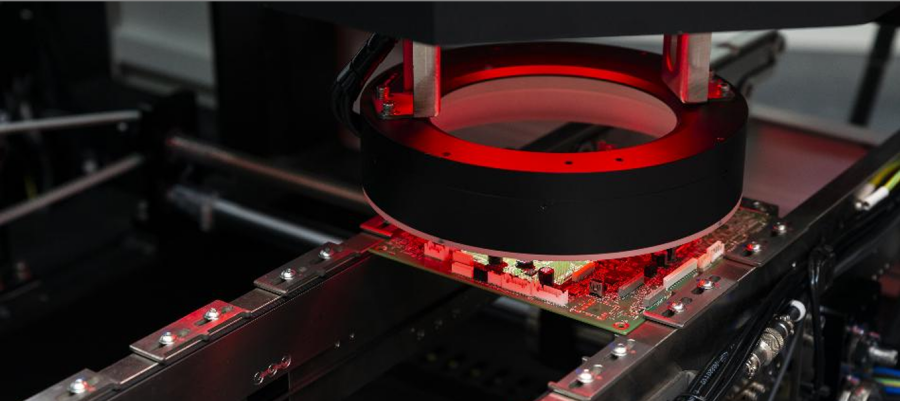

Zautomatyzowana kontrola optyczna jest bardzo ważna w technologii mocowania powierzchniowego. Używasz maszyn AOI, aby znaleźć problemy na początku procesu SMT. Sprzęt kontroli AOI ma kamery i inteligentne oprogramowanie do wykrywania wad. Pomaga to naprawić problemy, zanim zranią jakość lub wydajność. Oto główne typy wad, które mogą znaleźć maszyny AOI.
Wady lutownicze są powszechne w technologii mocowania powierzchniowego. Często widzisz je podczas kontroli wspólnej lutowniczej. Maszyny AOI pomagają je szybko znaleźć. Oto główne wady lutownicze:
· Mostkowanie lutu : Dzieje się tak, gdy lutownik dołącza do dwóch lub więcej podkładek. Mostkowanie może wytwarzać zwarcia. Sprzęt kontroli AOI znajduje mostkowanie poprzez sprawdzanie przestrzeni między przewodami i podkładkami.
· Niewystarczające połączenia lutownicze : wada ta oznacza, że na stawie nie ma wystarczającej liczby lutowni. Może tworzyć słabe połączenia. Maszyny AOI patrzą na ilość i kształt lutu, aby to znaleźć.
· Niepokładanie : oznacza to, że lut nie przykleja się do podkładki ani ołowiu. Możesz zobaczyć matowe lub szorstkie plamy. Zautomatyzowana kontrola optyczna pokazuje je, sprawdzając dobry pokrycie lutu.
· Tombstoning : Dzieje się tak, gdy jeden koniec części unosi się z podkładki podczas odbicia. Maszyny AOI znajdują nagrobek, patrząc na wysokość i miejsce każdej części.
· Ballowanie lutu : małe kule lutownicze pojawiają się w pobliżu stawów. Mogą one powodować mostkowanie lub inne problemy. Systemy AOI znajdują kulki lutownicze, rozglądając się wokół każdego podkładki.
Wskazówka: Możesz obniżyć defekty lutownicze, kontrolując ustawienia drukowania wklejania lutu i rozdzielczości.
Wady umieszczania komponentów mogą zaszkodzić jakości SMT i powodować problemy. Maszyny AOI używają wyraźnych kamer do znalezienia tych wad. Możesz zobaczyć te problemy zaraz po umieszczeniu części.
· Brakujące elementy : Czasami część nie jest umieszczana na planszy. Sprzęt kontroli AOI sprawdza każde miejsce, aby upewnić się, że wszystkie części są tam.
· Niewłaściwe umieszczenie : Oznacza to, że część nie jest we właściwym miejscu. Nawet niewielki ruch może powodować kłopoty. Maszyny AOI sprawdzają prawdziwe pozycje w stosunku do projektu.
· Niewłaściwy komponent : Możesz zobaczyć część o niewłaściwej wartości lub typu. Zautomatyzowana inspekcja optyczna odczytuje etykiety i sprawdza listę materiałów.
· Dodatkowe komponenty : Czasami dodatkowe części zostaną umieszczone na planszy. Systemy AOI znajdują je, dopasowując układ do projektu.
· Części wypaczone lub obrócone : Części mogą być krzywe lub odwrócone. Maszyny AOI sprawdzają kąty i linie, aby znaleźć te problemy.
Uwaga: Dobre umiejscowienie pomaga zatrzymać mostkowanie i inne późniejsze wady.
Wady powierzchniowe i problemy z rozmiarem mogą zaszkodzić, jak sprawy działają i wyglądają. Maszyny AOI są świetne w znajdowaniu ich w SMT.
· Wady powierzchniowe : możesz zobaczyć zarysowania, plamy lub rzeczy, które nie powinny być na planszy. Sprzęt kontroli AOI szuka czegoś dziwnego na powierzchni.
· Uszkodzenie podkładki : Podkładki, które są zepsute lub podniesione, mogą tworzyć otwarte obwody. Systemy AOI sprawdzają kształt i wysokość podkładki.
· Sprlaty lutu : małe krople lutu mogą lądować na planszy. Mogą one powodować mostkowanie lub zwarcia. Maszyny AOI znajdują je, szukając lśniących miejsc na zewnątrz stawów lutowych.
· Błędy wymiarowe : Niewłaściwe odstępy lub rozmiar podkładki mogą powodować problemy podczas budowania. Maszyny AOI mierzą odległości i sprawdzają je za pomocą projektu.
Rodzaj wad powierzchniowych | Przykład | Metoda wykrywania AOI |
Zadrapanie | Zaznacz na PCB | Skanowanie wizualne dla linii |
Splash lutu | Mały lut | Kontrola współczynnika odbicia |
Uszkodzenie podkładki | Podnosił podkładkę | Pomiar wysokości |
Wady powierzchniowe mogą zaszkodzić zarówno, jak dobrze działają i jak wyglądają. Powinieneś je naprawić wcześnie.
Kwestie polaryzacji i orientacji mogą powodować duże problemy w technologii montowania powierzchni. Maszyny AOI pomagają uniknąć tych błędów.
· Błędy biegunowości : niektóre części, takie jak diody i pojemniki, muszą stawić czoła określony sposób. AOI Kontrola kontroli odpowiednich oznaczeń i kierunku.
· Niepoprawna orientacja : jeśli część zostanie obrócona lub odwrócona, może nie działać. Maszyny AOI sprawdzają prawdziwy kierunek pod względem projektu.
· Tombstoning : Ta wada również tutaj pasuje, ponieważ zmienia miejsce i kierunek części. Systemy AOI znajdują nagrobek, sprawdzając podniesione końce.
· Mostkowanie z powodu orientacji : zły kierunek może sprawić, że prowadzą dotyku, powodując mostkowanie. Maszyny AOI znajdują je, sprawdzając pozycje wiodące.
Zautomatyzowane znalezienie problemów z polaryzacji i orientacji pomaga utrzymać wysoką jakość SMT.
Możesz użyć sprzętu do inspekcji AOI do znalezienia i nauki wad na każdym kroku. Maszyny AOI zapewniają szybkie, zaufane czeki i pomagają złapać problemy, zanim dotrą do klientów. Korzystając z AOI, ulepszasz system i podnosisz jakość procesu technologii montowania powierzchni.
Musisz kontrolować proces podczas drukowania wklejania lutowania. Jeśli szablon nie jest ustawiony w kolejce, możesz uzyskać wady. Używanie niewłaściwej grubości pasty może również powodować problemy. Problemy te obejmują pomostowanie, niewystarczającą liczbę lutowania lub otwarte stawy. Maszyny AOI pomagają wcześnie znaleźć te problemy. Powinieneś zachować czysty szablon i użyć odpowiedniego nacisku. Często sprawdzaj pastę z AOI, aby utrzymać wysoką jakość. Stały pokój i obserwowanie wilgoci pomagają obniżyć wady.
Wskazówka: Zawsze sprawdzaj ilość i kształt pasty lutowej za pomocą maszyn AOI, aby zatrzymać defekty.
Umieszczenie części we właściwym miejscu zatrzymuje wiele problemów. Jeśli umieścisz części w niewłaściwym miejscu, możesz uzyskać nagrobek lub mostkowanie. Możesz także przegapić części. Maszyny AOI sprawdzają, czy części znajdują się we właściwym miejscu przed refLow. Często powinieneś sprawdzać maszyny do wybierania i miejsca. Użyj AOI po umieszczeniu części, aby upewnić się, że pasują do projektu. Dobra kontrola tutaj sprawia, że system działa lepiej.
· Użyj śladów Fidcial, aby pomóc w odpowiednim umieszczeniu części.
· Naucz pracowników do obsługi części ostrożnie.
Jeśli nie kontrolujesz ciepła podczas odbicia, możesz uzyskać wady. Zbyt dużo ciepła może zrobić kule lutownicze lub zranić podkładki. Niewystarczająca ilość ciepła może powodować stawy nie-nasycające lub zimne. Maszyny AOI sprawdzają połączenia lutowe po wyrażeniu i pomagają znaleźć te problemy. Ustaw właściwe ciepło dla każdego typu płyty. Często sprawdzaj i zmień ustawienia, aby utrzymać wysoką jakość i zatrzymać wady.
Typ wady | Przyczyna | Działanie zapobiegawcze |
Ballowanie lutownicze | Za dużo ciepła | Zmień ustawienia reflow |
Niepokładający | Za mało ciepła | Obejrzyj temperaturę piekarnika |
Musisz utrzymać maszyny PCB i AOI w czystości i dobrze działają. Brudne deski lub stare kamery AOI mogą przegapić problemy. Wyczyść i często je sprawdzaj, aby znaleźć więcej wad. Zaplanuj sprawdzenie i naprawę maszyn AOI według harmonogramu. To utrzymuje silne kontrole i pomaga uzyskać dobrą jakość. Dbanie o maszyny AOI pomaga im również dłużej i utrzymać proces pod kontrolą.
Uwaga: Utrzymanie maszyn AOI w dobrym stanie jest ważne dla znalezienia i zatrzymywania wad.
Musisz ostrożnie skonfigurować zautomatyzowane systemy kontroli optycznych. Dobre programowanie pomaga maszynom AOI szybko i dobrze znaleźć wady. Musisz pokazać system, jak wygląda dobra deska. Użyj wyraźnych zdjęć i odpowiednich danych dla każdej części. Często kalibruj maszyny AOI, więc wyniki pozostają takie same. Sprawdź koncentrację świateł i aparatu przed każdą zmianą. Pomaga to wcześnie złapać problemy. Jeśli zmienisz projekt płyty, zaktualizuj również program AOI. To sprawia, że inspekcja pasuje do Twojej produkcji.
Wskazówka: Kalibracja maszyn AOI często pomaga znaleźć więcej wad i utrzymuje wysoką jakość.
Fałszywe alarmy spowalniają twoją pracę i marnuj czas. Chcesz, aby maszyny AOI znajdowały prawdziwe problemy, a nie błędy. Zmień czułość automatycznych systemów inspekcji optycznych dla typu płyty. Użyj przebiegów testowych, aby ustawić najlepsze limity kontroli. Spójrz na oznaczone wady z zespołem, aby zobaczyć, co powoduje fałszywe alarmy. Możesz dostosować program AOI, aby zignorować nieszkodliwe znaki lub cienie. Pomaga to skupić się na prawdziwych problemach i poprawia kontrolę.
Problem | Rozwiązanie |
Zbyt wiele fałszywych alarmów | Zmień progi kontroli |
Nieudane wady | Ulepsz programowanie AOI |
Po odbiciu zawsze powinieneś używać zautomatyzowanej kontroli optycznej. Pozwala to maszynom AOI znaleźć wady lutowania. Kontrola kontroli po remisie pod kątem mostów lutowniczych, nagrobka i innych ukrytych problemów. Możesz znaleźć problemy, zanim tablice przejdą do następnego kroku. Utrzymuje to wysoką jakość i powstrzymuje złe deski przed dotarciem do klientów. Użyj zautomatyzowanej kontroli optycznej za pomocą kontroli ręcznych, aby uzyskać najlepsze wyniki. Maszyny AOI są szybkie, ale niektóre problemy wymagają ludzkiego oka.
Uwaga: Zautomatyzowana kontrola optyczna działa najlepiej, gdy jest używana w ważnych krokach w procesie.
Musisz pamiętać, że maszyny AOI mają granice. Niektóre problemy nie można znaleźć. Użyj innych narzędzi inspekcyjnych, takich jak rentgen lub kontrole ręczne, aby pokryć wszystkie ryzyko. Daje to najlepszą jakość i utrzymuje silną produkcję.
Używasz maszyn AOI, aby znaleźć defekty na każdym etapie SMT. Maszyny te pomagają zobaczyć problemy z lutowaniem, takie jak mostowanie lutu i nagrobek. Uważają również, że lutowanie i nie-nasilające. Zautomatyzowane kontrole i patrzenie na połączenia lutownicze często poprawia twoją pracę. Powinieneś użyć maszyn AOI do sprawdzenia wad powierzchniowych i niewłaściwych części. Utrzymuj system inspekcji i maszyny AOI działają dobrze dla dobrej jakości.
Zatrzymaj problemy, zanim zaczną i obserwują Twój proces . Korzystanie z maszyn AOI często pomaga uzyskać lepsze deski z mniejszą liczbą błędów.
Maszyny AOI mogą znaleźć wiele rodzajów problemów. Wyglądają wady lutownicze, takie jak mostowanie lutu i nagrobka. Uważają również, że lutowanie i nie-nasilające. Maszyny AOI pomagają sprawdzić, czy części są w niewłaściwym miejscu. Mogą również znaleźć wady powierzchni i błędy polaryzacji. Korzystanie z AOI poprawia kontrole jakości i pomaga procesowi.
Maszyny AOI bardzo szybko sprawdzają połączenia lutowe. Pomagają Ci zobaczyć lutowanie, a za mało lutownika wcześnie. Możesz także znaleźć nie-nasycenie, zanim spowoduje to kłopoty. AOI pozwala naprawić problemy, zanim tablice trafią do klientów. Pomaga to studiować wady i utrzymać dobrze działanie systemu kontroli.
Musisz utrzymać maszyny AOI w czystości i ustawiać się dobrze. Regularna opieka pomaga maszynom AOI znaleźć wady we właściwy sposób. Czyste i sprawdzone maszyny AOI nie przegapią defektów powierzchniowych ani niewłaściwych części. To sprawia, że Twoja jakość kontroluje silne, a system inspekcji działa dobrze.
Tak, maszyny AOI mogą pomóc obniżyć fałszywe alarmy. Możesz zmienić ustawienia AOI dla każdego typu płyty. Pomaga to zobaczyć prawdziwe wady lutownicze i powierzchniowe. Oszczędzasz czas i poprawiasz proces, znajdując prawdziwe problemy.
Maszyny AOI pomagają zatrzymać problemy, zanim się rozwijają. Szybko znajdują wady i pozwalają je od razu się uczyć. AOI pomaga kontrolować lutowanie, umiejscowienie i wady powierzchniowe. Dobra kontrola procesu oznacza lepszą jakość i mniej problemów w produkcji.
