W świecie wysokich stawek, jakim jest infrastruktura 5G i najnowocześniejsze zarządzanie ciepłem, ograniczenia standardowych pieców rozpływowych są rażąco oczywiste. Te konwencjonalne systemy często mają trudności z zapewnieniem spójnych wyników, szczególnie gdy mają za zadanie obsługiwać duże, ciężkie radiatory, które mogą ważyć do 10 kg, lub delikatne, miniaturowe elementy znajdujące się w modułach RF.
W ICT rozpoznaliśmy te wyzwania i opracowaliśmy w pełni dostosowane do ich potrzeb rozwiązania w zakresie lutowania rozpływowego, które zostały zaprojektowane tak, aby stawić czoła tym wyzwaniom.
Dzięki precyzyjnie zaprojektowanemu wielostrefowemu ogrzewaniu, solidnemu transportowi taśmowemu z czystej siatki i skrupulatnie zoptymalizowanym profilom, nasze systemy zapewniają równomierny rozkład temperatury, niezawodne połączenia lutowane i zwiększoną wydajność produkcyjną. Niezależnie od tego, czy chodzi o ogromne wymagania wytrzymałych radiatorów, czy też czułość wymaganą w przypadku zespołów 5G, nasze rozwiązania zapewniają niezrównaną wydajność i niezawodność.

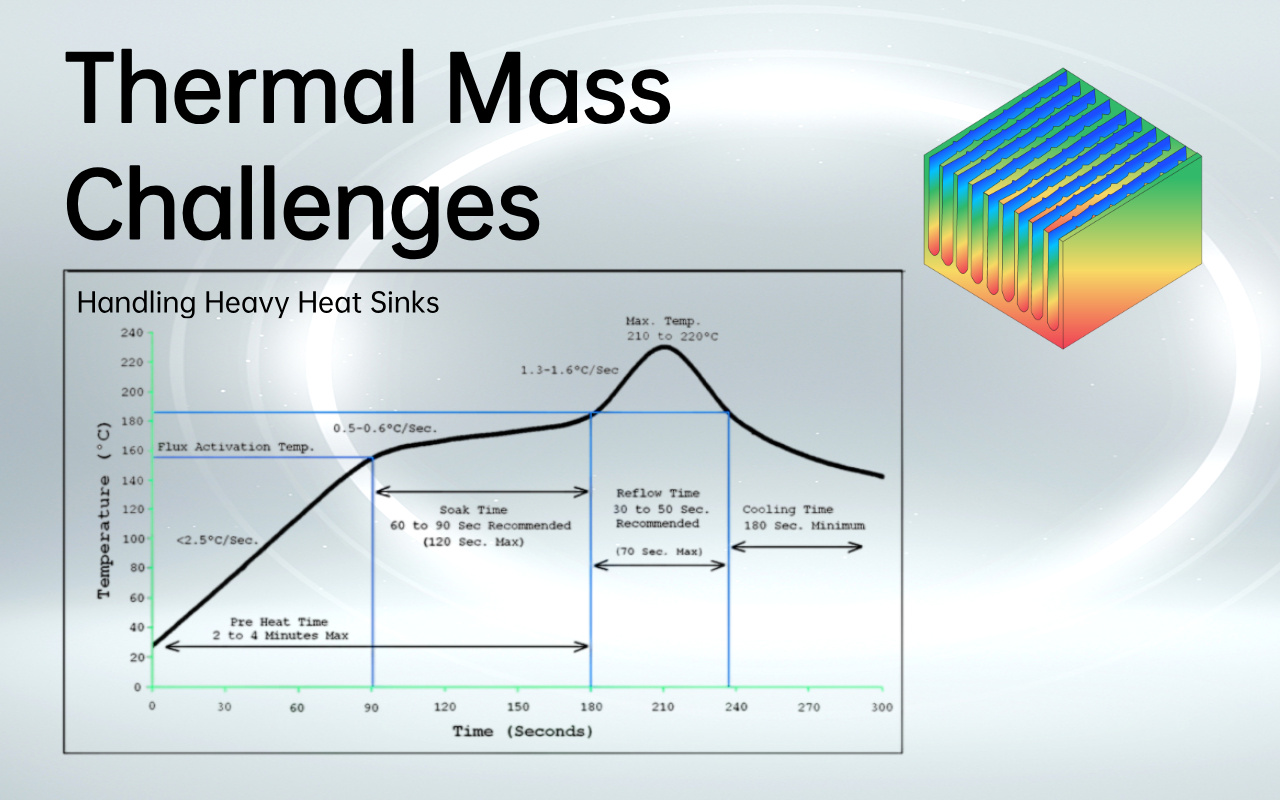

Radiatory niezbędne w stacjach bazowych 5G to nie tylko komponenty — to ogromne, ciężkie konstrukcje, często przechylające szalę na 10 kg lub więcej. Te giganty termiczne, wykonane z gęstych układów żeberek i solidnych podstaw aluminiowych lub miedzianych, zostały zaprojektowane tak, aby rozpraszać ogromne ciepło generowane przez zaawansowane systemy.
Jednakże ta wysoka masa termiczna stanowi poważne wyzwanie podczas procesu lutowania rozpływowego. Konwencjonalne piece rozpływowe mają trudności z równomiernym ogrzewaniem tak ciężkich konstrukcji.
Wynik? Frustrujące opóźnienie wzrostu temperatury, powodujące nierównomierne nagrzewanie się całego zespołu.
W niektórych obszarach ciepło może nie być wystarczające do prawidłowego przepływu, podczas gdy w innych istnieje ryzyko przegrzania, co prowadzi do zimnych połączeń w jednej sekcji i nadmiernego ciepła w innej.
Ta nierównowaga nie tylko zagraża integralności połączeń lutowanych, ale także osłabia właściwości mechaniczne i termiczne całego zespołu, co w zasadzie niweczy przeznaczenie samego radiatora.
Tradycyjne systemy przenośników, które przemieszczają produkty przez piece rozpływowe — zazwyczaj przenośniki szynowe (łańcuchowe) — zapewniają jedynie minimalne wsparcie, chwytając krawędzie produktu lub osprzętu. Chociaż taka konfiguracja może działać w przypadku lekkich komponentów, znaczna waga 10-kilogramowego radiatora stwarza inny problem.
Z biegiem czasu ogromny ciężar i naprężenia wynikające z rozszerzalności cieplnej mogą powodować wyginanie się lub wypaczanie szyn, co prowadzi do niewspółosiowości produktu. Ta niewspółosiowość zwiększa ryzyko uszkodzenia samego zespołu, a także naruszenia delikatnej równowagi wymaganej do prawidłowego przepływu.
Co więcej, wsparcie tylko na krawędzi znacznie zwiększa ryzyko ugięcia w środku radiatora w fazie wysokiej temperatury. To z kolei może prowadzić do nierównomiernego nagrzewania, co jeszcze bardziej zagraża procesowi lutowania i ogólnej wydajności komponentu.
Ewolucja technologii 5G zapoczątkowała erę coraz bardziej kompaktowych i złożonych modułów RF zawierających komponenty o wysokiej częstotliwości, które są równie wrażliwe na zmiany temperatury, jak i na fizyczną obsługę. Standardowe piece rozpływowe, szczególnie te z mniejszą liczbą stref grzewczych, mają trudności z utrzymaniem jednolitej temperatury wymaganej w przypadku tych miniaturowych elementów o dużej mocy.
Idealnie byłoby, gdyby wahania temperatury utrzymywały się w wąskim zakresie ±1–2°C; jednakże większość tradycyjnych piekarników nie spełnia wymagań pod tym względem. W rezultacie odchylenia temperatury prowadzą do wielu problemów, w tym wypaczeń komponentów, pustych przestrzeni lutowniczych lub braku pełnego rozpływu połączeń.
Na dłuższą metę te niespójności temperaturowe pogarszają niezawodność i wydajność komponentów 5G przy pracy z dużą mocą, co może prowadzić do kosztownych napraw, przestojów, a nawet całkowitej awarii systemu. W tej bardzo wymagającej branży, gdzie najważniejsza jest precyzja i niezawodność, takie problemy są nie do przyjęcia.
Znacząca masa termiczna dużych radiatorów wymaga precyzyjnego i długotrwałego procesu nagrzewania, aby zapewnić równomierny rozkład temperatury. Tradycyjne systemy rozpływowe często zawodzą i nie są w stanie wytrzymać ogromnych obciążeń termicznych tych komponentów. Aby uzyskać równomierne ogrzewanie całego zestawu, zalecamy piece rozpływowe wyposażone w co najmniej 10 stref grzewczych – chociaż w bardziej wymagających przypadkach konieczne jest od 12 do 24 stref.
Ta wielostrefowa konfiguracja umożliwia stopniowe, kontrolowane narastanie temperatury, które eliminuje gorące i zimne punkty, zapewniając, że radiatory, często ważące do 10 kg, osiągną stałą temperaturę przez cały czas. Starannie zarządzając fazami namaczania i rozpływu, zapewniamy minimalizację naprężeń termicznych, a połączenia lutowane osiągają optymalną wydajność mechaniczną i termiczną.
W przeciwieństwie do dużych wymagań w zakresie radiatorów, komponenty 5G stwarzają inny zestaw wyzwań, w szczególności ich wrażliwość na zmiany temperatury. Te miniaturowe elementy o wysokiej częstotliwości wymagają niezwykle precyzyjnej kontroli temperatury, aby uniknąć szoku termicznego i zapewnić długoterminową niezawodność.
Nasze niestandardowe systemy rozpływu obejmują sterowanie PID strefa po strefie w połączeniu ze sprzężeniem zwrotnym termopary w czasie rzeczywistym, aby dostosować szybkości narastania, temperatury szczytowe i czasy przebywania dla każdej sekcji zespołu. Pozwala to chronić delikatne matryce i interkonekty wysokiej częstotliwości przed przegrzaniem, jednocześnie osiągając pełne zwilżenie lutu na całej płytce. Dzięki tej precyzyjnej kontroli zapewniamy, że moduły RF 5G zachowują integralność strukturalną i wydajność, nawet w warunkach pracy o dużej mocy.
Zarówno duże aluminiowe radiatory, jak i skomplikowane płytki 5G znacząco czerpią korzyści z kontrolowanej atmosfery, która minimalizuje utlenianie połączeń lutowanych. Obecność tlenu w środowisku rozpływu może prowadzić do utleniania, pogarszając jakość i trwałość połączeń lutowanych. Aby rozwiązać ten problem, w naszych piecach rozpływowych stosujemy atmosferę azotu, zapewniając kontrolowane środowisko o niskiej zawartości tlenu, które ogranicza utlenianie bez nadmiernego zużycia azotu.
Nasze systemy obejmują szczelne komory i analizatory tlenu, aby utrzymać niski poziom tlenu w częściach na milion (PPM), poprawiając estetykę stawów i odporność na korozję. Takie podejście nie tylko poprawia jakość estetyczną połączeń lutowanych, ale także przyczynia się do długoterminowej trwałości i niezawodności gotowego produktu, niezależnie od tego, czy jest to radiator, czy precyzyjny moduł 5G.

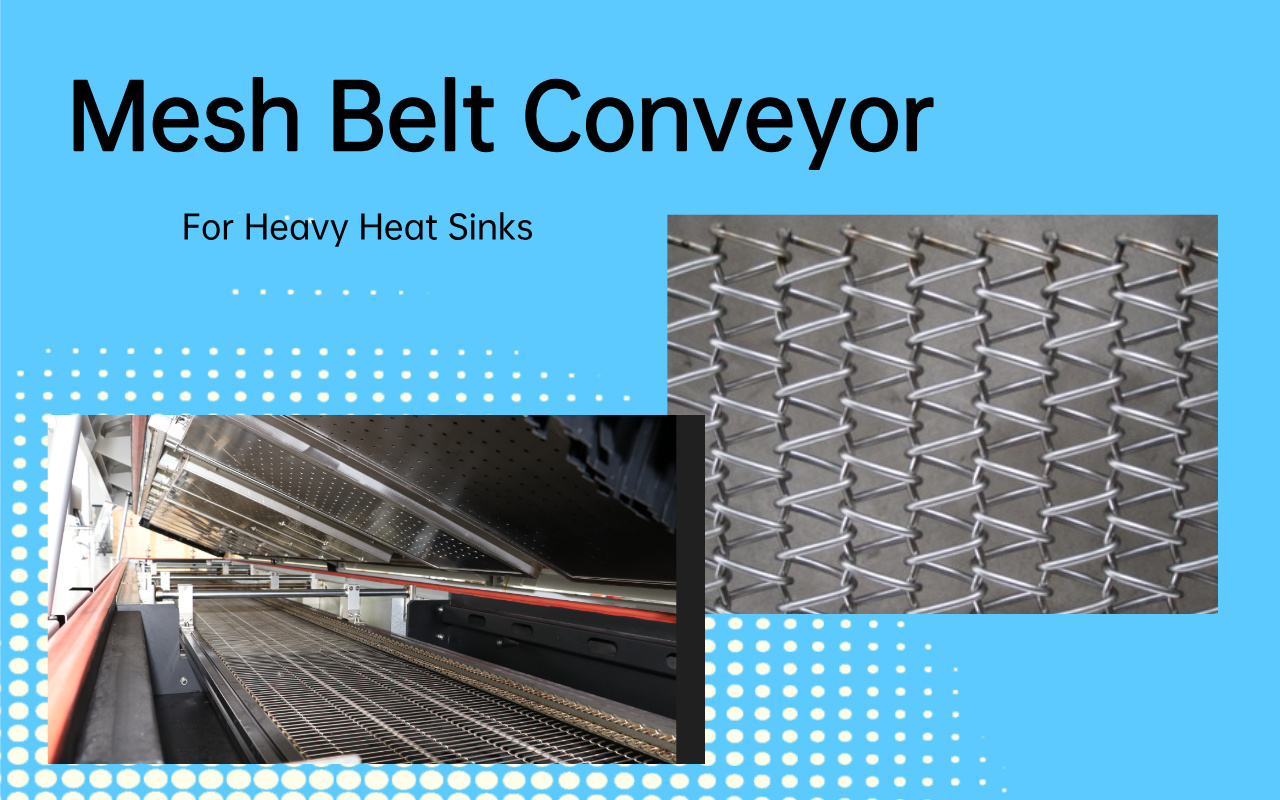

Tradycyjne systemy przenośników szynowych, choć powszechnie stosowane, często nie są przystosowane do wymagań związanych z lutowaniem ciężkich radiatorów. Te systemy szyn zapewniają minimalne wsparcie i są podatne na odkształcenia pod ciężarem dużych, ciężkich komponentów, takich jak te, które można znaleźć w stacjach bazowych 5G. Dla kontrastu zastąpiliśmy te standardowe przenośniki wzmocnionym pasem siatkowym ze stali nierdzewnej, zaprojektowanym specjalnie w celu zapewnienia podparcia na całej powierzchni.
Ten specjalnie zbudowany pas siatkowy równomiernie rozkłada obciążenie radiatorów przekraczających 10 kg, zapewniając ich stabilność przez cały proces rozpływu. Solidna konstrukcja zapobiega uginaniu się i deformacjom, nawet podczas jednoczesnej obróbki wielu ciężkich podzespołów, i gwarantuje płynny i niezawodny przejazd przez każdą strefę temperaturową. Dzięki tej innowacji eliminujemy ryzyko niewspółosiowości, zapewniając idealne ustawienie radiatorów w celu uzyskania optymalnej wydajności lutowania.
Standardowe silniki przenośników poddawane dużym, ciągłym obciążeniom często utykają lub przedwcześnie się zużywają, co prowadzi do opóźnień w produkcji i przestojów sprzętu. Aby sprostać temu wyzwaniu, nasze niestandardowe systemy obejmują ponadwymiarowe silniki napędowe o wysokim momencie obrotowym w połączeniu z ulepszonymi skrzyniami biegów. Te silniki o dużej mocy zostały zaprojektowane tak, aby wytrzymać ciężar dużych radiatorów przy jednoczesnym zachowaniu stałej prędkości i momentu obrotowego.
Dzięki regulowanym prędkościom w zakresie 300–2000 mm/min nasz system zapewnia precyzyjny, płynny i niezawodny transport. Ta wytrzymała konfiguracja minimalizuje wibracje, które mogłyby uszkodzić pastę lutowniczą lub źle ustawić produkt, ostatecznie zapewniając, że proces lutowania pozostanie niezakłócony, a wynik końcowy spełnia najwyższe standardy jakości.
Osiągnięcie równomiernego ogrzewania dużych radiatorów wymaga czegoś więcej niż tylko wydajnych przenośników — wymaga zaawansowanej konfiguracji pieca rozpływowego. Integrując 10 lub więcej niezależnie kontrolowanych stref (zarówno górnych, jak i dolnych), nasze systemy tworzą stopniowany profil termiczny, który stopniowo podnosi temperaturę zespołu radiatora. Ta wydłużona faza namaczania pozwala na lepsze wyrównanie ciepła w całej masie, zapewniając jednoczesne osiągnięcie przez cały radiator idealnej temperatury rozpływu.
Ta ostrożna i kontrolowana rampa temperaturowa redukuje typowe defekty, takie jak puste przestrzenie lub niewystarczające zwilżanie, które są szczególnie problematyczne w przypadku dużych powierzchni, takich jak radiatory. Zapewniając precyzyjną kontrolę nad każdym etapem procesu termicznego, nasze systemy wielostrefowe zapewniają najwyższą jakość i niezawodność połączeń lutowanych, nawet w przypadku dużych, wymagających termicznie elementów.
Moduły 5G, kluczowe dla szkieletu komunikacji bezprzewodowej nowej generacji, zawierają niezliczoną ilość drobnych komponentów, takich jak kondensatory, filtry i urządzenia MMIC, każdy z własną wrażliwością na temperaturę. Te zminiaturyzowane części o wysokiej częstotliwości wymagają wyjątkowo precyzyjnej kontroli temperatury podczas procesu lutowania. Standardowe piece rozpływowe ze swoimi szerszymi profilami temperatur po prostu nie są w stanie spełnić rygorystycznych wymagań komponentów 5G.
Aby rozwiązać ten problem, dostosowujemy nasze profile rozpływu strefa po strefie, dostosowując tempo wzrostu temperatury – zwykle ustawione na płytkie 1–2°C/s – aby zapewnić, że każdy składnik osiągnie swój punkt likwidusu bez przegrzania sąsiednich wrażliwych obszarów. To dopracowane podejście gwarantuje integralność każdego komponentu, od najmniejszego kondensatora po najbardziej skomplikowany element RF, chroniąc ich wydajność przez cały okres użytkowania modułu 5G.
W zespołach produktów 5G nawet najmniejszy błąd termiczny może prowadzić do nieodwracalnego uszkodzenia wrażliwych komponentów RF, które wpływają na wydajność systemu. Nadmierne temperatury lub długotrwałe narażenie mogą powodować degradację materiału, taką jak rozwarstwianie lub odgazowywanie, co bezpośrednio wpływa na niezawodność i funkcjonalność urządzeń RF. Aby ograniczyć to ryzyko, w naszych piecach rozpływowych stosujemy starannie wyważoną kombinację konwekcji z wymuszonym obiegiem powietrza i opcjonalnych wsporników środkowych.
Takie podejście zapewnia równomierną dystrybucję ciepła przy zachowaniu ścisłej kontroli temperatury, szczególnie wokół najdelikatniejszych komponentów. Środkowe wsporniki zapobiegają wypaczeniom lub przesunięciom, które mogłyby prowadzić do niewspółosiowości, podczas gdy system konwekcji zapewnia stały przepływ ciepła, zachowując integralność komponentów RF podczas procesu rozpływu. Ta dbałość o szczegóły gwarantuje, że moduły 5G są lutowane perfekcyjnie, unikając uszkodzeń termicznych i zapewniając najwyższe standardy wydajności.
Komponenty stosowane w infrastrukturze 5G, szczególnie te w stacjach bazowych, muszą przetrwać lata rygorystycznej pracy. Z biegiem czasu urządzenia te będą narażone na cykle termiczne, wibracje i zmienny poziom wilgotności, a wszystko to może przyczynić się do przedwczesnej awarii, jeśli nie zostanie odpowiednio zaadresowane w procesie produkcyjnym. Aby zapewnić długoterminową niezawodność, skupiamy się na tworzeniu solidnych połączeń lutowanych, które wytrzymają te trudne warunki.
Nasza precyzyjna kontrola profilu podczas rozpływu, w połączeniu z obróbką wspomaganą azotem, minimalizuje wzrost związków międzymetalicznych i ogranicza powstawanie pustych przestrzeni w połączeniach lutowniczych – dwa typowe czynniki, które z biegiem czasu przyczyniają się do pogorszenia jakości lutowia. Skutkuje to wydłużeniem średniego czasu między awariami (MTBF) i znacznym wzrostem ogólnej trwałości i niezawodności infrastruktury 5G. Stosując zaawansowane rozwiązania rozpływowe, zapewniamy, że każdy komponent nie tylko będzie działał od momentu lutowania, ale będzie również optymalnie działał przez wiele lat wymagającej pracy.

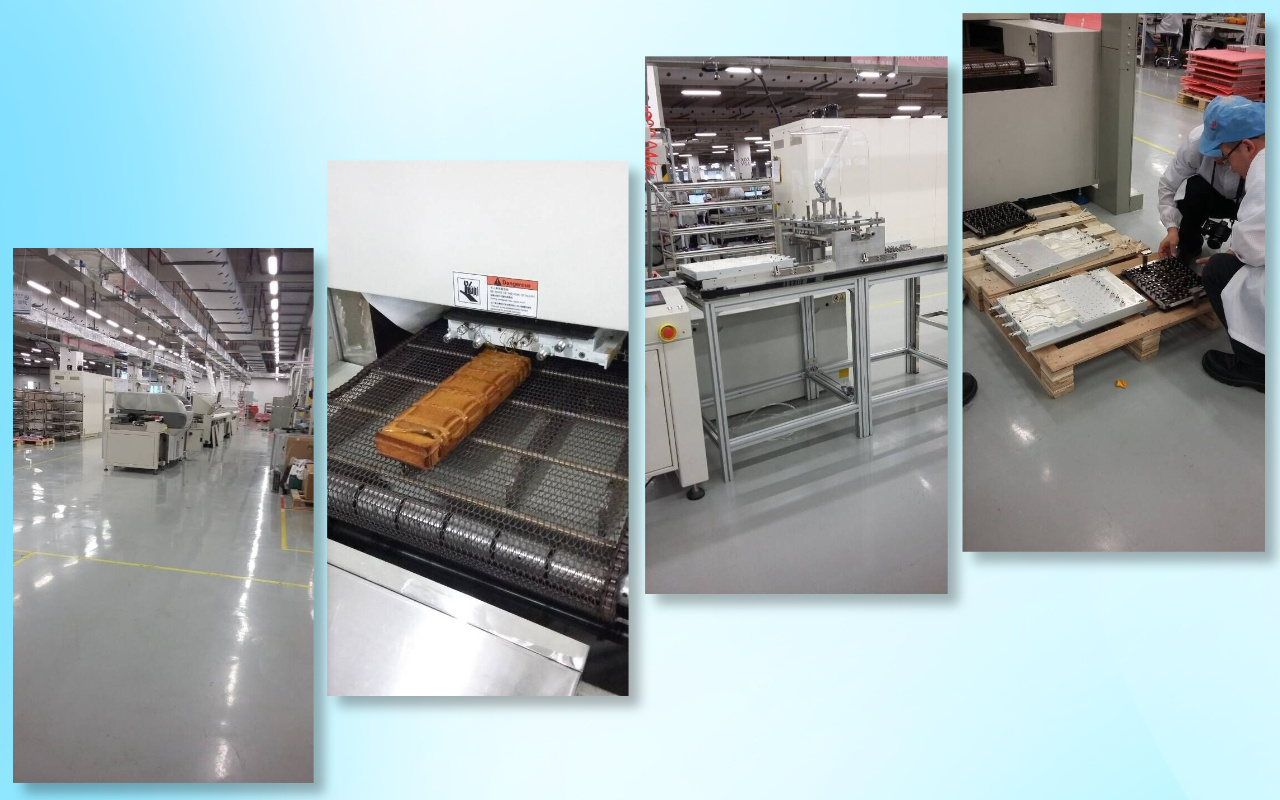

We współpracy z Huawei opracowaliśmy 24-strefowy, niestandardowy piec rozpływowy zaprojektowany specjalnie do produkcji radiatorów stacji bazowych 5G. Głównym wyzwaniem było osiągnięcie spójnego rozkładu temperatury w dużych, ciężkich radiatorach, każdy o wadze do 10 kg.
Integrując więcej stref grzewczych, stworzyliśmy ultrastopniowy profil termiczny, który zapewnił precyzyjną i jednolitą temperaturę w całym procesie rozpływu. Pozwoliło to na wyeliminowanie zimnych punktów i utrzymanie wysokiego poziomu spójności temperatury zarówno w fazie namaczania, jak i rozpływu. W rezultacie uzyskano lepszą jakość i stabilność połączeń lutowanych, spełniając rygorystyczne wymagania termiczne aplikacji 5G firmy Huawei.

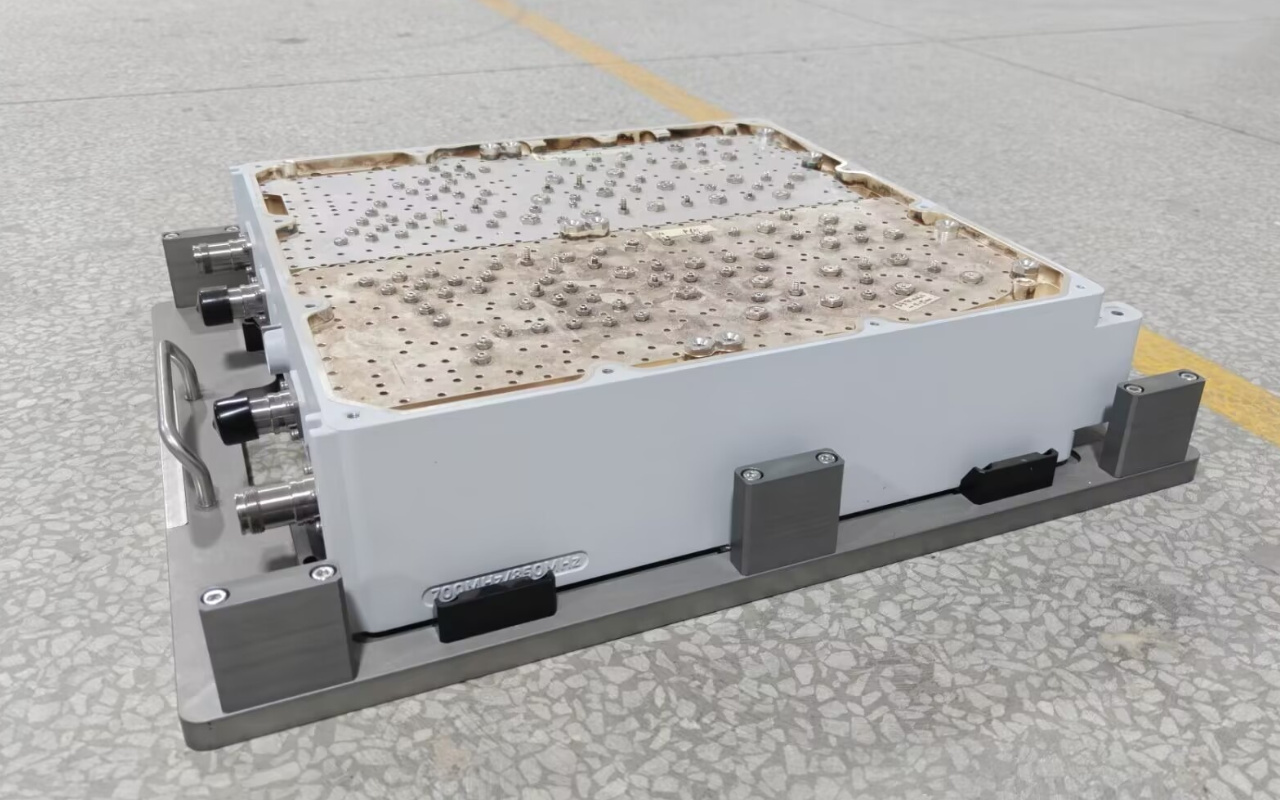

Przy kolejnym projekcie stacji bazowej 5G współpracowaliśmy z klientem specjalizującym się w metalowych filtrach wnękowych służących do filtrowania niepożądanych sygnałów i selekcji określonych pasm częstotliwości. Te metalowe filtry, ważące ponad 13 kg, stanowiły wyjątkowe wyzwanie ze względu na ich rozmiar i wagę.
Aby sprostać tym wyzwaniom, zaprojektowaliśmy niestandardowy piec rozpływowy z systemem wielostrefowym, który może obsługiwać duże metalowe elementy, zapewniając jednocześnie precyzyjną kontrolę temperatury. Rozwiązanie to zapobiegło wypaczeniu i zapewniło prawidłowe lutowanie rozpływowe wszystkich komponentów, zachowując integralność metalowego filtra.
Wyniki tej współpracy były widoczne w zwiększonej niezawodności połączeń lutowanych i ogólnej wydajności metalowych filtrów wnękowych. Stopniowe i kontrolowane ogrzewanie zapewniło optymalne warunki zarówno ciężkiej metalowej konstrukcji, jak i delikatnym komponentom, przyczyniając się do poprawy jakości produktów i niezawodności infrastruktury 5G.
Seria ICT L zaczyna się od 8–12 stref i w razie potrzeby można ją rozszerzyć do ponad 24 stref. Ta elastyczność w połączeniu z zaawansowanym oprogramowaniem umożliwia inżynierom przechowywanie i optymalizację profili dla różnych wariantów produktów, zapewniając precyzyjną kontrolę termiczną w różnych zastosowaniach, od dużych radiatorów po delikatne komponenty 5G.
Każdy piekarnik serii L jest wyposażony we wzmocniony pas siatkowy i układ napędowy o dużej mocy, zaprojektowany do ciągłego wytrzymywania ładunków o masie ponad 10 kg. Ta trwała konfiguracja zapewnia niezawodne działanie, zapobiegając uginaniu się i utrzymując stabilny transport, nawet w przypadku ciężkich komponentów.
Zapewniamy kompleksową obsługę, obejmującą symulację termiczną, opracowywanie profili, instalację na miejscu i szkolenie operatorów. Nasze wsparcie zapewnia szybki rozwój i stałą wydajność, dzięki czemu seria L jest wydajnym, długoterminowym rozwiązaniem dla Twoich potrzeb produkcyjnych.
W przypadku ciężkich radiatorów wydłużamy fazy wstępnego podgrzewania i wygrzewania (zwykle 120–180 sekund), aby zapewnić stabilizację całej masy przed ponownym przepływem. Następnie stosuje się kontrolowaną rampę do osiągnięcia temperatury szczytowej 245–260°C. Ten stopniowy proces pozwala radiatorowi osiągnąć równomierny rozkład temperatury bez naprężeń termicznych. Liczne termopary umieszczone na radiatorze potwierdzają równomierność temperatury, zapewniając najwyższą jakość połączeń lutowniczych przed dopuszczeniem produktu do produkcji.
Optymalizując profile pod kątem precyzyjnych zespołów radiatorów, priorytetowo traktujemy płytką rampę (1–1,5°C/s) i krótki czas likwidusu (60–90 sekund), aby zapobiec szokowi termicznemu delikatnych komponentów. Dodatkowo stosujemy kontrolowane chłodzenie tak, aby w złączach lutowanych powstała drobnoziarnista struktura zapewniająca niezawodność i długotrwałe działanie. Precyzyjne dostosowanie krzywych temperatur pozwala na optymalne lutowanie bez naruszania integralności materiału radiatora.
Standardowe piece mają zwykle 6–8 stref i przenośniki szynowe zoptymalizowane pod kątem lekkich płytek PCB. Radiator o masie 10 kg ma ogromną bezwładność cieplną, więc niewystarczające strefy powodują duże gradienty temperatury – w niektórych obszarach nigdy nie dochodzi do ponownego przepływu, podczas gdy inne się przegrzewają. Szyny również odkształcają się pod wpływem ciężaru, powodując nieprawidłowe ustawienie produktu i ryzyko uszkodzenia. Niestandardowe piekarniki rozwiązują ten problem dzięki ponad 10 strefom stopniowego, równomiernego ogrzewania i pasom siatkowym z pełnym wsparciem, które przenoszą duże obciążenia bez zginania.
W przypadku radiatorów stacji bazowych klasy 5G o wadze 5–10 kg zalecamy co najmniej 10–12 stref, przy czym 24 strefy idealnie spełniają najbardziej rygorystyczne wymagania dotyczące jednorodności. Dodatkowe strefy umożliwiają dłuższy czas wygrzewania w celu wyrównania temperatury na grubych podstawach i gęstych żebrach, zapobiegając powstawaniu pustych przestrzeni i zapewniając całkowite zwilżenie każdego interfejsu lutowniczego. Mniejsza liczba stref wymusza agresywne rampy, które tworzą gorące/zimne punkty i zwiększają ryzyko defektów.
Pasy z czystej siatki zapewniają 100% podparcia od spodu, równomiernie rozkładając ciężar i zapobiegając zwiotczeniu lub wypaczeniu ciężkich podzespołów podczas ogrzewania. Szyny chwytają tylko krawędzie, więc duże obciążenia wyginają szynę lub powodują opadanie środka, co prowadzi do niewspółosiowości i potencjalnego uszkodzenia płyty/piekarnika. Pasy siatkowe ułatwiają również czyszczenie i umożliwiają obróbkę wypaczonych lub nieregularnych elementów wyposażenia, typowych dla produkcji radiatorów.
Tak — nowoczesne piekarniki na wymiar umożliwiają przechowywanie przepisów dla dziesiątek profili, szybką zmianę ustawień przenośnika i monitorowanie w czasie rzeczywistym. Operatorzy wybierają odpowiedni profil (ciężki radiator czy precyzyjny moduł 5G) na HMI, a niezależna kontrola strefowa oraz możliwość stosowania azotu zapewniają powtarzalność w przypadku różnych typów produktów bez uszczerbku dla jakości i przepustowości.
