Wielu producentów PCBA inwestuje w kontrolę rentgenowską z właściwym zamiarem — poprawiając jakość i ograniczając błędy — ale mimo to napotyka nieoczekiwane wąskie gardła, rosnące koszty kontroli lub opóźnioną informację zwrotną w przypadku wystąpienia usterek.
W większości przypadków problemem nie jest sama technologia rentgenowska, ale wybór niewłaściwej strategii kontroli. Zrozumienie, jak działa kontrola rentgenowska w produkcji PCBA, jest często brakującym elementem, gdy pojawiają się te problemy po raz pierwszy.

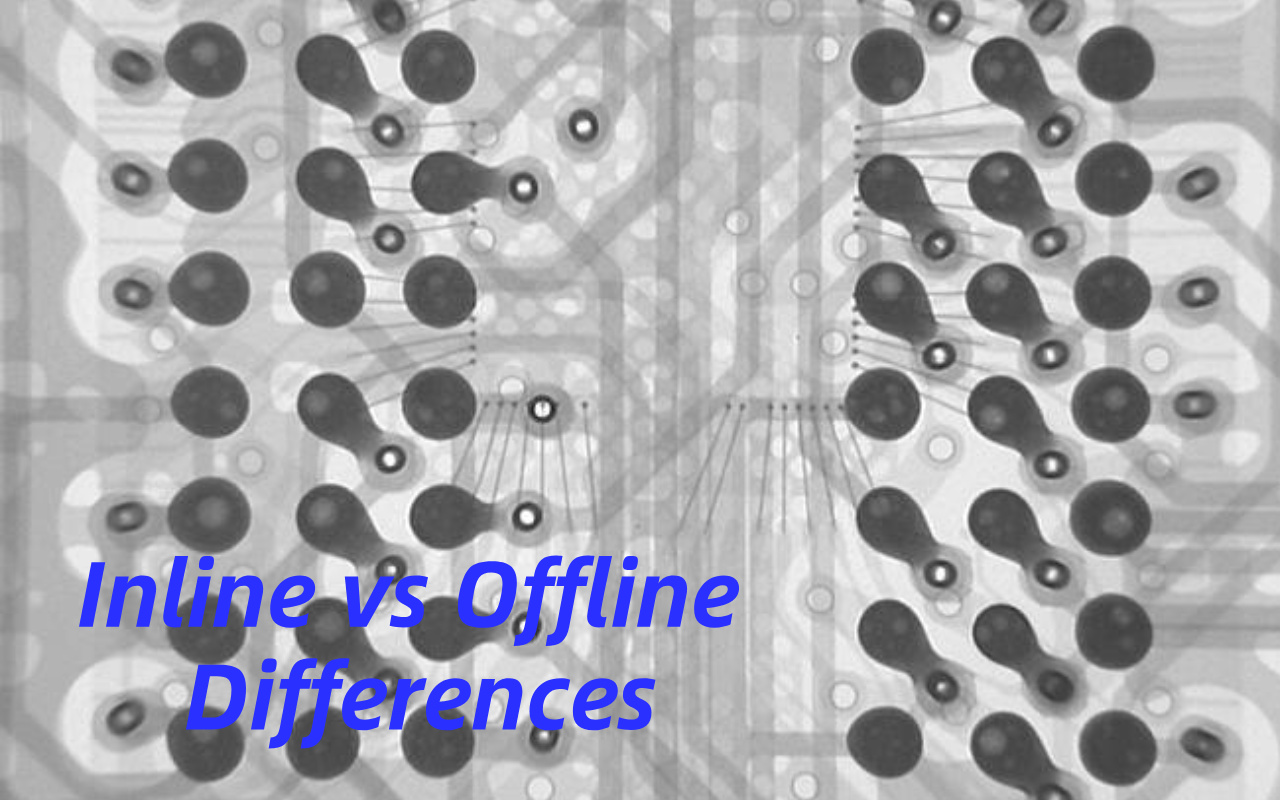

Systemy rentgenowskie działające w trybie inline i offline służą bardzo różnym celom. Jeden został zaprojektowany tak, aby poruszać się z prędkością linii produkcyjnej, podczas gdy drugi stawia na elastyczność, rozdzielczość i głęboką analizę. Jeśli typ systemu nie odpowiada wielkości produkcji, asortymentowi produktów lub wymaganiom jakościowym, rezultatem może być wolniejsza przepustowość, wyższe koszty przeróbek lub przeoczone defekty, które pojawiają się dopiero po dotarciu produktów na pole.
Jeśli obsługujesz linie SMT o dużym natężeniu ruchu, prześwietlenie offline może szybko stać się wąskim gardłem. Jeśli produkujesz złożone płyty w małych ilościach, system inline może być niewykorzystany i niepotrzebnie kosztowny. W obu przypadkach zły wybór dyskretnie zmniejsza zwrot z inwestycji — często dlatego, że defekty, których AOI nie widzi, ale prześwietlenie rentgenowskie, nie są rejestrowane na właściwym etapie.
Wiele fabryk inwestuje w kontrolę rentgenowską, oczekując lepszej kontroli jakości, ale okazuje się, że wydajność produkcji spada po instalacji. Dzieje się tak często, gdy aparat rentgenowski inline jest umieszczony na linii, która nie ma stabilnego czasu taktu ani stałego przepływu produktu.
Tablice zaczynają ustawiać się w kolejce przed rentgenem, operatorzy interweniują ręcznie, a system staje się wąskim gardłem, a nie zabezpieczeniem. Z biegiem czasu planiści produkcji zaczynają omijać etap kontroli, aby dotrzymać dostaw zgodnie z harmonogramem. W tym momencie system rentgenowski istnieje na linii, ale jego rzeczywista wartość nie jest już znana.
Różne produkty niosą ze sobą bardzo różne ryzyko kontroli, jednak wiele fabryk stosuje jedno podejście do kontroli wszystkich płyt. Płytki o dużej gęstości z układami BGA i komponentami zakończonymi dołem wymagają szczegółowej analizy pustych przestrzeni i połączeń, podczas gdy prostsze płytki mogą wymagać jedynie podstawowych kontroli Pass/Fail.
Gdy używany jest system offline, w którym potrzebna jest informacja zwrotna w czasie rzeczywistym, defekty często są wykrywane zbyt późno, po wyprodukowaniu dziesiątek lub setek płytek. Z drugiej strony wymuszenie pełnej kontroli inline w przypadku złożonych produktów o małej objętości może nadmiernie uprościć parametry kontroli i ukryć krytyczne defekty. Niedopasowanie po cichu zwiększa ryzyko jakościowe, choć nie jest od razu widoczne.
Dodanie większej liczby etapów kontroli nie poprawia automatycznie jakości, jeśli te kroki są źle umieszczone lub nieprawidłowo użyte. Systemy inspekcji pochłaniają czas, przestrzeń i uwagę inżynierów, a wszystko to musi zapewniać wymierną wartość.
W przypadku stosowania wbudowanego badania rentgenowskiego tam, gdzie wystarczające byłoby pobieranie próbek, inżynierowie mogą utonąć w danych bez podjęcia konkretnych działań. Kiedy do rutynowych kontroli często wykorzystuje się promieniowanie rentgenowskie offline, cenny czas inżynieryjny jest marnowany na płytach niskiego ryzyka. Skuteczna inspekcja polega na kontrolowaniu procesu, a nie na równym sprawdzaniu wszystkiego.
Inline systemy rentgenowskie są fizycznie i logicznie zintegrowane z procesem produkcyjnym SMT i zazwyczaj umieszczane są po rozpływie. PCB automatycznie przemieszczają się po systemie na przenośnikach, bez konieczności ręcznej obsługi. Programy kontrolne są zaprojektowane tak, aby dopasować się do szybkości linii, często stawiając na pierwszym miejscu spójność i powtarzalność ponad maksymalną szczegółowość obrazu.
Ponieważ system działa w sposób ciągły, wyniki kontroli są generowane w czasie rzeczywistym i można je powiązać z danymi produkcyjnymi. To sprawia, że prześwietlenie rentgenowskie na linii produkcyjnej jest częścią procesu produkcyjnego, a nie oddzielnym punktem kontroli jakości.
Systemy rentgenowskie offline działają niezależnie od linii produkcyjnej i polegają na ręcznym załadunku i rozładunku tektury. Operatorzy lub inżynierowie decydują, które płytki należy sprawdzić, jak długo je sprawdzać i które funkcje należy szczegółowo przeanalizować.
Ta elastyczność pozwala na głębszą kontrolę, w tym widoki pod kątem, wiele poziomów powiększenia i dłuższy czas analizy każdego złącza. Systemy offline są powszechnie używane do pobierania próbek, rozwiązywania problemów i walidacji inżynieryjnej. Działają raczej jako narzędzie analityczne niż bramka inspekcyjna sterowana przepustowością.

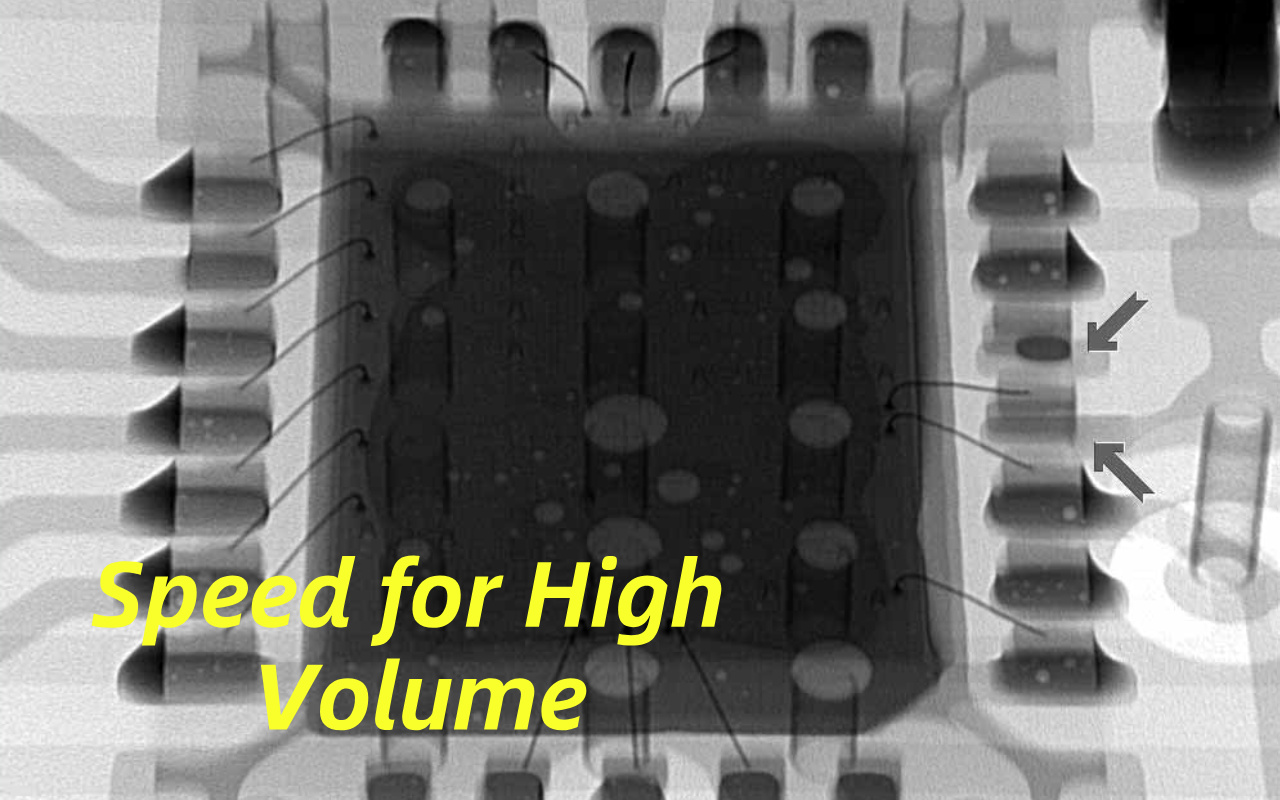

Najbardziej oczywistą różnicą pomiędzy badaniem rentgenowskim inline i offline jest szybkość kontroli. Systemy inline są zoptymalizowane pod kątem szybkiej i spójnej kontroli każdej płytki, podczas gdy systemy offline rezygnują z szybkości na rzecz szczegółów. Poziomy automatyzacji również znacznie się różnią – systemy inline wymagają minimalnego zaangażowania operatora, a systemy offline w dużym stopniu opierają się na wykwalifikowanych użytkownikach.
Jeśli chodzi o przepływ pracy, inspekcja inline wspiera ciągłą kontrolę produkcji, podczas gdy inspekcja offline wspiera podejmowanie decyzji i analizę przyczyn źródłowych. Te rozróżnienia bezpośrednio wpływają na sposób wdrożenia każdego systemu w fabryce.

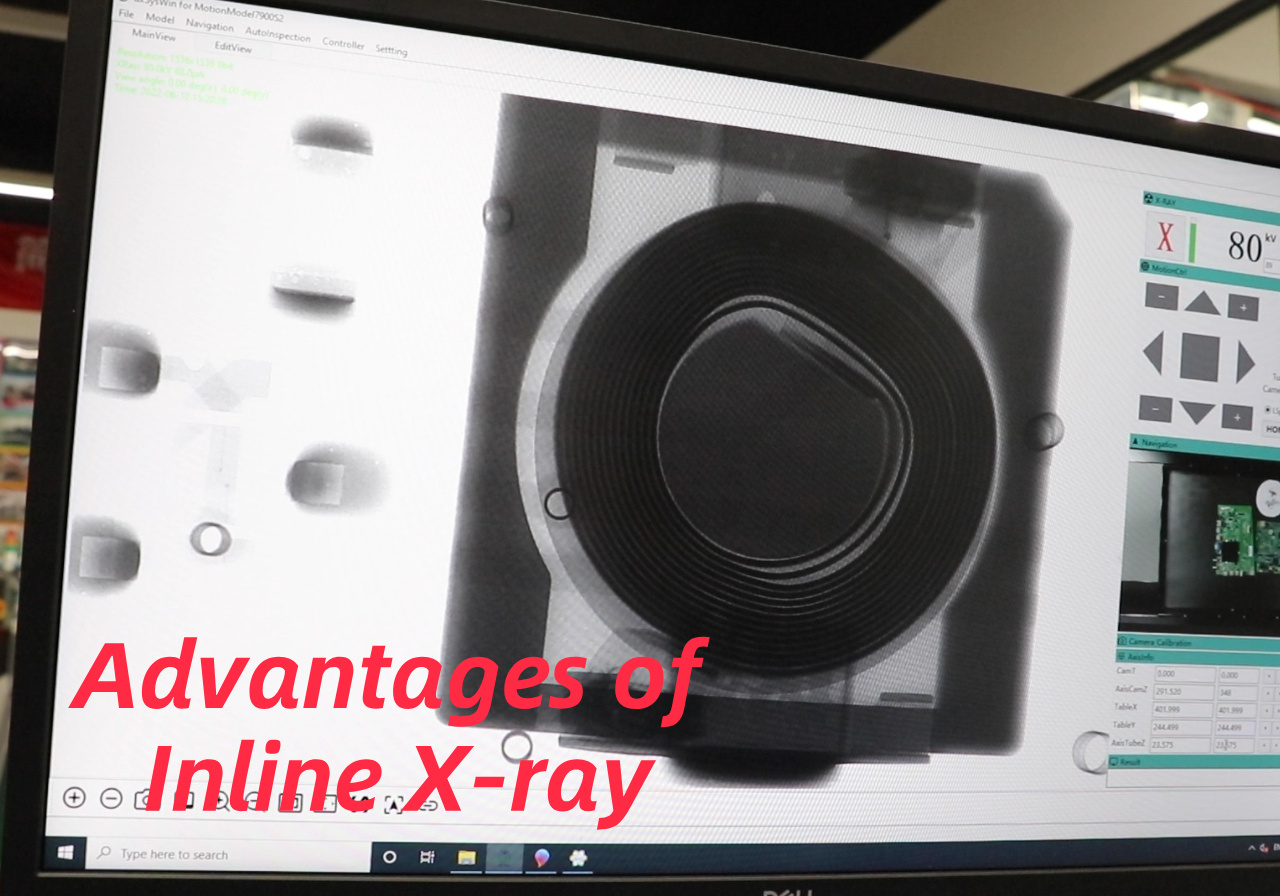

Inline kontrola rentgenowska pozwala fabrykom utrzymać wysoką wydajność bez utraty zasięgu kontroli. Ponieważ płyty są sprawdzane automatycznie w trakcie przemieszczania się przez linię, nie ma potrzeby wstrzymywania produkcji ani przekazywania desek do ręcznego przenoszenia.
Jest to szczególnie ważne w środowiskach o dużym nakładzie pracy, gdzie nawet krótkie opóźnienia mogą zakłócić harmonogram dostaw. Inspekcja inline gwarantuje, że kontrola jakości dotrzymuje kroku produkcji, a nie z nią konkuruje. W przypadku wielu linii produkcyjnych masowych sama ta zdolność uzasadnia inwestycję.
Jedną z największych zalet prześwietlenia inline jest szybkość wykrywania i raportowania defektów. Problemy, takie jak nadmierne puste przestrzenie, mostkowanie lutu pod komponentami lub brak lutu, można zidentyfikować w ciągu kilku minut od ich wystąpienia.
Umożliwia to inżynierom procesu szybką reakcję poprzez dostosowanie parametrów drukowania, rozmieszczenia lub ponownego przepływu. Wczesne wykrycie zapobiega rozprzestrzenianiu się defektów w dużych partiach. Z czasem te informacje zwrotne w czasie rzeczywistym znacząco stabilizują cały proces SMT.
Systemy rentgenowskie Inline zaprojektowano tak, aby komunikowały się z innymi zautomatyzowanymi urządzeniami na linii. Dane kontrolne można powiązać z informacjami o drukarce, urządzeniu montażowym lub przepływie w celu identyfikacji trendów procesowych. Wspiera to statystyczną kontrolę procesu i długoterminową poprawę wydajności.
Po odpowiedniej integracji inline RTG staje się częścią systemu jakości w zamkniętej pętli, a nie samodzielnym urządzeniem sprawdzającym. Rezultatem jest linia produkcyjna, która nie tylko wykrywa defekty, ale aktywnie zapobiega im.

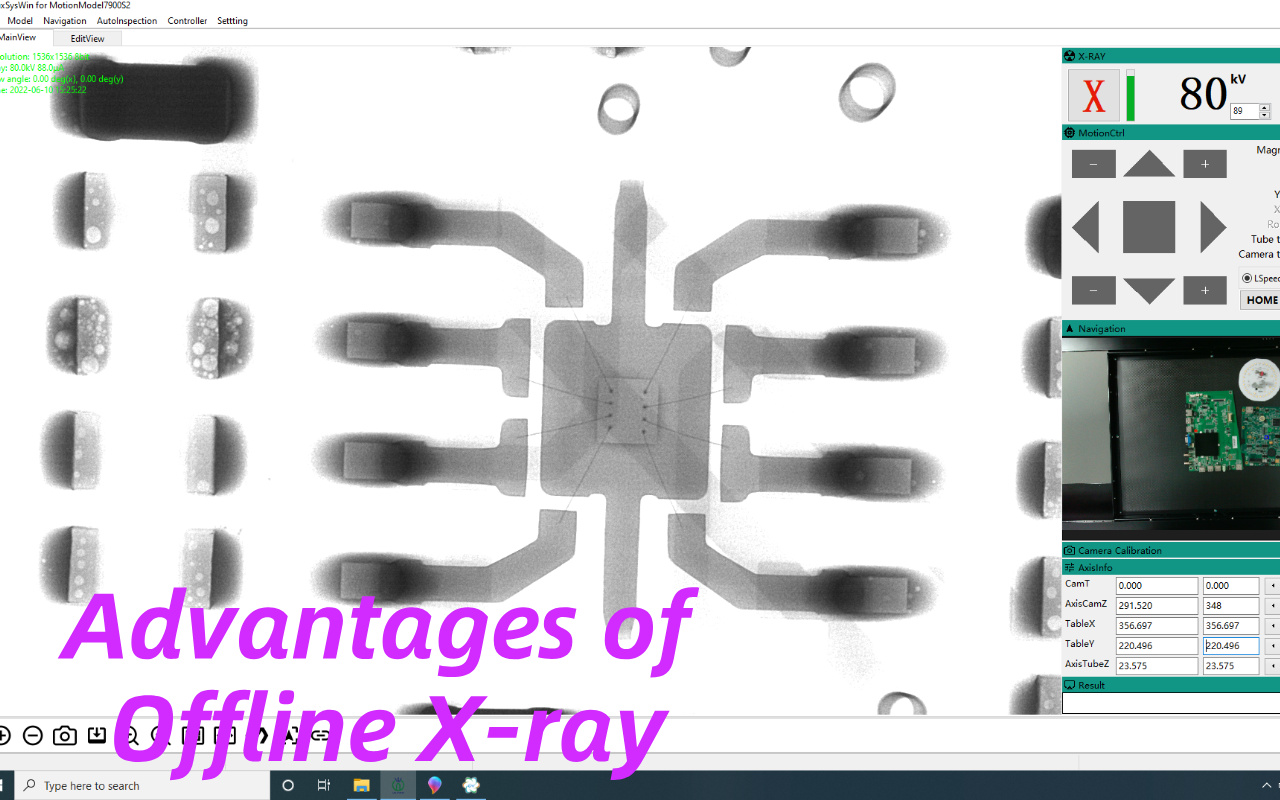

Systemy rentgenowskie offline pozwalają operatorom spędzić więcej czasu na każdym obiekcie kontroli, co bezpośrednio przekłada się na większą klarowność obrazu i większe kąty kontroli. Inżynierowie mogą powiększać poszczególne połączenia lutowane, obracać widoki i sprawdzać złożone struktury warstwa po warstwie.
Ten poziom szczegółowości jest szczególnie cenny podczas analizy pustych przestrzeni BGA, defektów typu „głowa w poduszce” lub częściowego braku zwilżenia, które trudno byłoby sklasyfikować w ramach szybkiego skanowania inline. Inspekcja offline umożliwia głębsze zrozumienie, a nie tylko potwierdzenie wady. Dla inżynierów jakości ta głębokość często stanowi różnicę między zgadywaniem a wiedzą.
Offline Xray doskonale sprawdza się w środowiskach, w których produkty często się zmieniają lub gdzie wymagana jest analiza inżynierska.
Jest powszechnie używany do:
Wprowadzenie nowego produktu (NPI)
Walidacja procesu
Analiza awarii i badanie przyczyn źródłowych
Ponieważ promieniowanie rentgenowskie w trybie offline jest oddzielone od głównej linii SMT , nie ma to bezpośredniego wpływu na prędkość linii ani czas pracy. Płyty wybierane są do kontroli po wyprodukowaniu, co pozwala uniknąć powstawania nowych wąskich gardeł. Ułatwia to wprowadzenie systemów offline do istniejących fabryk bez konieczności zmiany konfiguracji przenośników lub układu linii.
W przypadku obiektów o ograniczonej powierzchni lub niestabilnych harmonogramach produkcji takie oddzielenie zmniejsza ryzyko operacyjne. Proces kontroli pozostaje kontrolowany bez zakłócania codziennej produkcji.

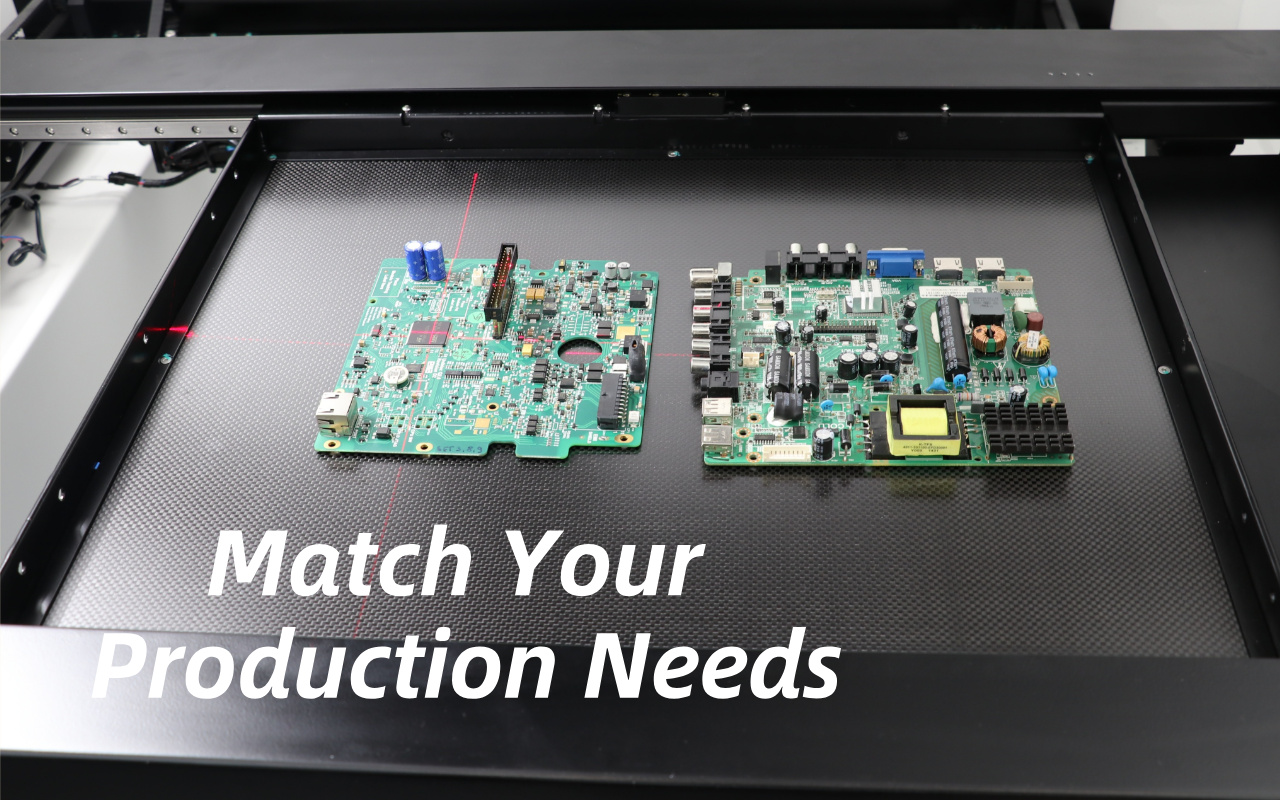

Chociaż inline RTG zapewnia szybkość i automatyzację, może stać się wąskim gardłem, jeśli nie jest odpowiednio dopasowane do wydajności linii. Jeśli czas kontroli każdej płyty przekroczy czas taktu linii, utworzą się kolejki i zakłócą przepływ produkcji. Szczególnie podatne na ten problem są złożone tablice z wieloma punktami kontrolnymi.
W niektórych przypadkach inżynierowie zmniejszają głębokość kontroli, aby utrzymać prędkość, co utrudnia wykrywanie defektów. Bez starannego planowania inspekcja inline może w sposób niezamierzony zmienić jakość na wydajność.
Kontrola rentgenowska offline nie zapewnia natychmiastowej informacji zwrotnej dla linii produkcyjnej. Do czasu wykrycia usterek może być już gotowych dziesiątki, a nawet setki desek. To opóźnienie zwiększa liczbę poprawek i utrudnia analizę przyczyn źródłowych.
Problemy z procesem pozostają dłużej ukryte, co pozwala na powtarzanie się defektów. Kontrola offline działa najlepiej, gdy częstotliwość defektów jest niska, a wielkość produkcji jest możliwa do opanowania.
Zarówno systemy inline, jak i offline wymagają inwestycji wykraczających poza samą maszynę. Systemy inline często wymagają dodatkowej przestrzeni na przenośniku i wysiłku związanego z integracją, podczas gdy systemy offline w dużym stopniu opierają się na wykwalifikowanych operatorach. Szkolenia, programowanie i interpretacja danych zwiększają koszty długoterminowe.
Fabryki muszą brać pod uwagę nie tylko cenę zakupu, ale także koszty operacyjne. Ignorowanie tych czynników często prowadzi do niedostatecznego wykorzystania sprzętu.

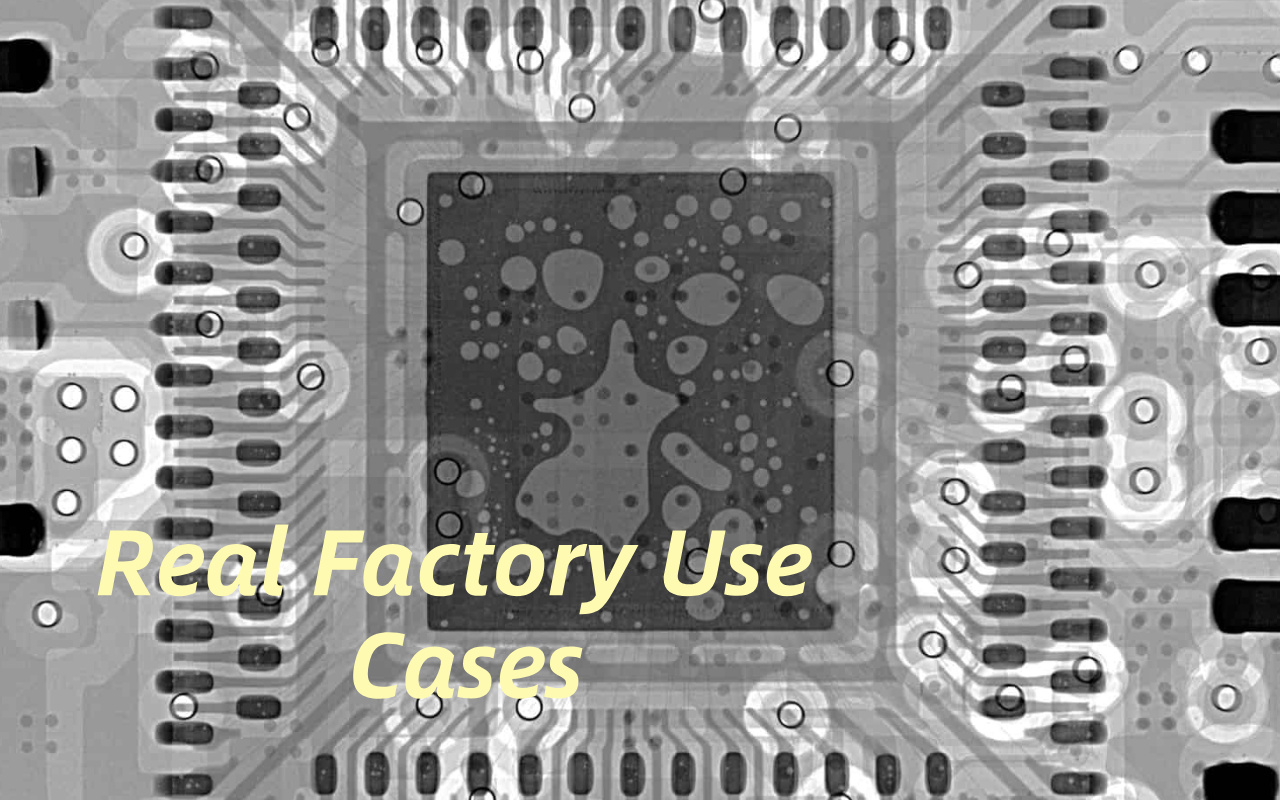

Wielkość produkcji jest jednym z najważniejszych czynników przy wyborze pomiędzy rentgenem inline i offline. Stabilna produkcja na dużą skalę sprzyja inspekcji na linii produkcyjnej ze względu na szybkość i automatyzację. Produkty produkowane w małych ilościach lub często zmieniające się korzystają bardziej z elastyczności offline.
Linie o dużym zróżnicowaniu często mają trudności z uzasadnieniem wysiłku w zakresie programowania wbudowanego dla każdego produktu. Dopasowanie strategii inspekcji do rzeczywistej rzeczywistości produkcyjnej zapobiega marnowaniu zasobów.
Nie wszystkie wady wymagają takiego samego podejścia do kontroli. Jeśli Twoim głównym problemem jest kontrola procentu pustych przestrzeni w produkowanych masowo układach BGA, wbudowany moduł rentgenowski zapewnia szybkie i spójne monitorowanie. Jeśli potrzebujesz szczegółowej analizy sporadycznych lub złożonych awarii, bardziej efektywne będą systemy offline.
Zrozumienie dominujących trybów defektów ma kluczowe znaczenie. Inspekcja powinna skupiać się na ryzyku, a nie działać na ślepo.
Systemy inline zazwyczaj wymagają wyższych inwestycji początkowych i fizycznej integracji z linią. Systemy offline oferują niższe bariery wejścia i można je stopniowo rozbudowywać. Jednak od początku należy rozważyć przyszły wzrost.
Fabryka planująca znaczny wzrost wolumenu może szybko przerosnąć strategię wyłącznie offline. Wybierając rozwiązanie mając na uwadze długoterminową skalowalność, można uniknąć kosztownych ponownych inwestycji.

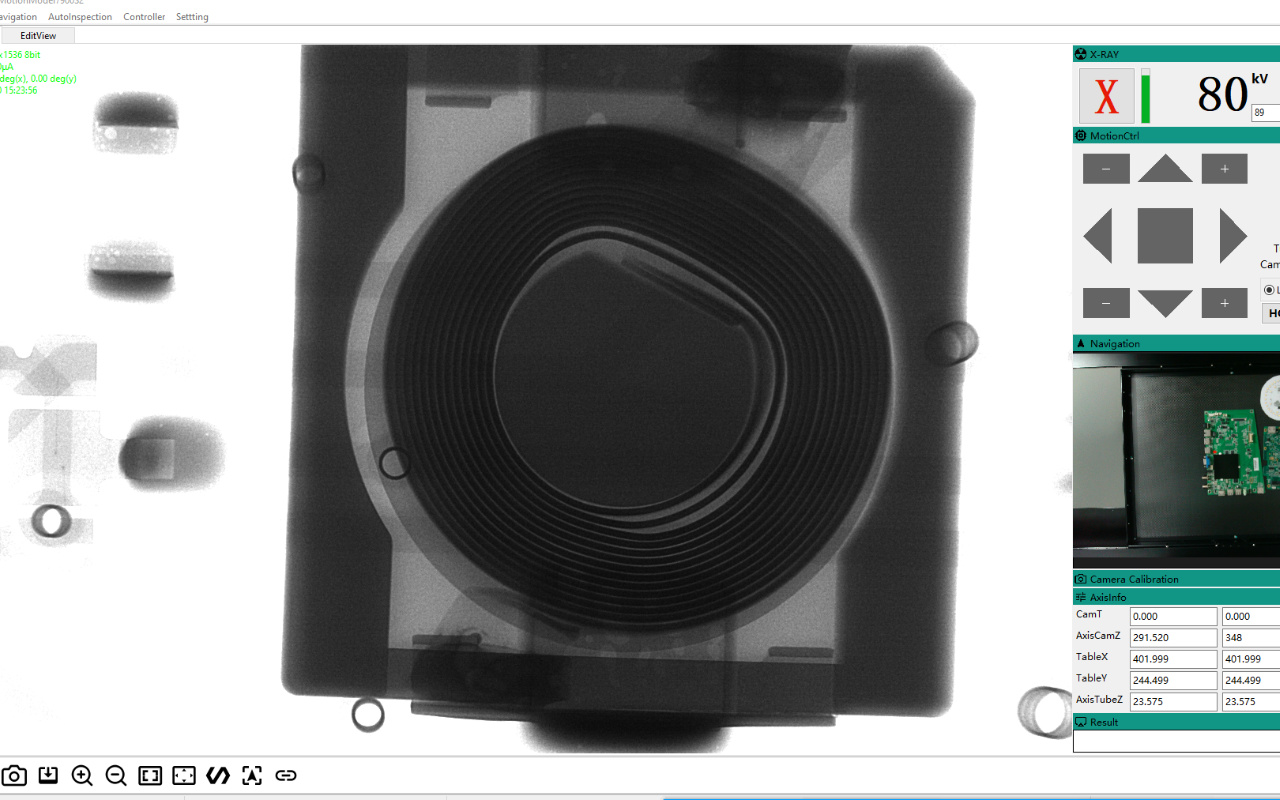

W przypadku masowej produkcji samochodów kontrola rentgenowska na linii produkcyjnej jest często niezbędna. Ciągłe monitorowanie zapewnia, że jakość połączeń lutowanych pozostaje stabilna dla tysięcy płytek na zmianę. Informacje zwrotne w czasie rzeczywistym umożliwiają szybką korektę, zanim defekty dotrą do klienta.
Inspekcja inline staje się częścią szkieletu zapewnienia jakości. W tym środowisku sama inspekcja offline jest niewystarczająca.
Producenci elektroniki medycznej często przedkładają identyfikowalność i głęboką analizę defektów nad surową przepustowość. Funkcja rentgenowska offline umożliwia inżynierom szczegółową kontrolę krytycznych płytek i dokumentowanie wyników pod kątem zgodności.
Strategie pobierania próbek są starannie zaplanowane, a nie w pełni zautomatyzowane. Takie podejście równoważy głębokość inspekcji z elastycznością produkcji. Inspekcja inline może zostać dodana później w miarę wzrostu wolumenu.
Wiele fabryk ostatecznie przyjmuje podejście hybrydowe, łączące prześwietlanie rentgenowskie w trybie inline i offline. Systemy inline obsługują rutynowe monitorowanie produkcji, natomiast systemy offline wspierają analizę awarii i badania inżynieryjne.
Taki podział pracy maksymalizuje efektywność inspekcji i głębokość wiedzy. Strategie hybrydowe zmniejszają także presję na pojedynczy system. W przypadku rozwijających się fabryk podejście to zapewnia najlepszą długoterminową równowagę.
Inline X-ray zapewnia szybkość, automatyzację i kontrolę w czasie rzeczywistym
Rentgen offline zapewnia elastyczność, rozdzielczość i głębię analityczną
Właściwy wybór zależy od wielkości, asortymentu produktów i ryzyka jakościowego
Strategie hybrydowe często zapewniają najlepszą długoterminową równowagę
Tak. Wiele fabryk wykorzystuje inspekcję inline do monitorowania produkcji oraz systemy offline do głębszej analizy i rozwiązywania problemów.
Inspekcja 3D usprawnia wykrywanie defektów w obu konfiguracjach, ale należy dokładnie rozważyć czas inspekcji i wymagania dotyczące przetwarzania danych.
Systemy inline wymagają bardziej rygorystycznego zarządzania czasem pracy, natomiast systemy offline oferują większą elastyczność w planowaniu konserwacji.
Inspekcja offline może spełnić wymogi zgodności, jeśli plany inspekcji i strategie pobierania próbek zostaną odpowiednio zdefiniowane.
Zwrot z inwestycji powinien uwzględniać nie tylko koszt sprzętu, ale także oszczędności pracy, redukcję defektów, unikanie poprawek i wydajność produkcji.
