Jeśli na Twojej linii produkcyjnej SMT występują nierówne wydajności, nieoczekiwane przeróbki lub trudności z utrzymaniem stabilnej jakości lutowania, pierwotna przyczyna może nie znajdować się tam, gdzie myślisz.
W wielu przypadkach problemy te nie są spowodowane przez operatorów, materiały, czy nawet procesy poprzedzające, ale przez sam piec rozpływowy.
Jako ostatni i najbardziej krytyczny etap procesu SMT, lutowanie rozpływowe określa, czy wszystkie poprzednie etapy – drukowanie, umieszczanie i kontrola – przekładają się na niezawodne zespoły o wysokiej jakości. Niedopasowanie pomiędzy wymaganiami produktu a możliwościami pieca rozpływowego może po cichu wprowadzić zmiany, zmniejszyć wydajność pierwszego przejścia i zwiększyć długoterminowe koszty produkcji.
Jednak wielu producentów nadal wybiera piece rozpływowe na podstawie ceny, podstawowych specyfikacji lub ogólnych zaleceń, nie do końca rozumiejąc, jak te wybory wpływają na rzeczywistą wydajność produkcji.
Ten przewodnik ma na celu to zmienić.
Zamiast skupiać się wyłącznie na cechach technicznych, ten artykuł pomoże Ci ocenić piece rozpływowe z praktycznego, zorientowanego na produkcję punktu widzenia, dzięki czemu będziesz mógł podjąć decyzję, która z czasem poprawi jakość, stabilność i rentowność.
Dlaczego więc wybór pieca rozpływowego ma tak duże znaczenie?
Jeśli na Twojej linii SMT czasami pojawiają się problemy z niestabilną wydajnością, nieoczekiwanymi przeróbkami lub niespójną jakością lutowania pomiędzy partiami, problem może nie pochodzić z oczekiwanego miejsca.
Kiedy pojawiają się problemy, wielu producentów początkowo zwraca uwagę na pastę lutowniczą, dokładność umieszczenia lub wydajność operatora. Jednak w znacznej liczbie przypadków prawdziwe źródło zmienności leży na etapie ponownego przepływu, na którym wszystkie procesy poprzedzające są albo zatwierdzane, albo zagrożone.
Niedopasowany piec rozpływowy może wprowadzić subtelne, ale krytyczne niespójności: nierównomierny rozkład ciepła, niestabilne profilowanie lub niewystarczająca kontrola procesu. Problemy te rzadko pojawiają się jako natychmiastowe awarie. Zamiast tego narastają z biegiem czasu, objawiając się wyższym współczynnikiem poprawek, ukrytymi defektami i długoterminowym ryzykiem niezawodności.
Natomiast odpowiednio skonfigurowany piec rozpływowy zapewnia stabilność całej linii produkcyjnej. Zapewnia spójny transfer ciepła, powtarzalne wyniki lutowania i przewidywalną wydajność procesu w przypadku różnych produktów i cykli produkcyjnych.
Właśnie dlatego wybór pieca rozpływowego to nie tylko wybór techniczny — to decyzja, która bezpośrednio wpływa na stabilność produkcji, jakość produktu i ogólną rentowność.
Wybór pieca rozpływowego nie polega na porównywaniu specyfikacji — chodzi o upewnienie się, że maszyna naprawdę pasuje do Twojej produkcji.
Wiele błędów w wyborze ma miejsce, ponieważ decyzje są podejmowane zbyt szybko, bez pełnego zrozumienia, w jaki sposób różne czynniki wpływają na rzeczywistą wydajność produkcji. Ustrukturyzowane podejście może pomóc uniknąć kosztownych niedopasowań.

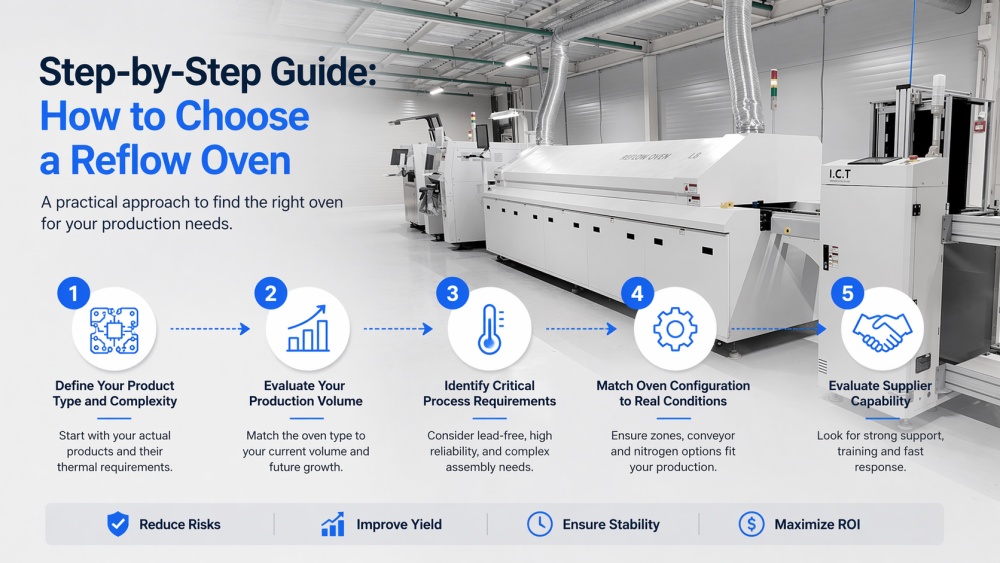

Oto praktyczna metoda krok po kroku stosowana przez doświadczonych inżynierów SMT:
Zacznij od rzeczywistych produktów, a nie od sprzętu.
Czy produkujesz panele LED, samochodowe tablice sterujące lub płytki drukowane dużej mocy? Każda kategoria ma bardzo różne wymagania w zakresie zachowania termicznego, wrażliwości komponentów i stabilności procesu.
Wybór pieca rozpływowego bez jasnego zdefiniowania produktu często prowadzi do zawyżenia specyfikacji lub niewystarczających możliwości.
Wielkość produkcji określa rodzaj systemu, którego potrzebujesz.
Produkcja na dużą skalę wymaga wbudowanych pieców rozpływowych o stabilnej przepustowości i powtarzalnej wydajności. Z kolei środowiska produkcyjne na małą skalę lub środowiska badawczo-rozwojowe mogą przedkładać elastyczność nad szybkość.
Co ważniejsze, należy wziąć pod uwagę nie tylko obecną wydajność, ale także przyszły rozwój. System, który działa dzisiaj, jutro może stać się wąskim gardłem.
Nie wszystkie procesy SMT są takie same.
Lutowanie bezołowiowe, aplikacje o wysokiej niezawodności lub złożone zespoły wymagają ściślejszej kontroli temperatury, lepszej równomierności termicznej i bardziej spójnego profilowania.
Jeśli wymagania te są niedoszacowane, efektem często jest niestabilna wydajność i ciągłe dostosowywanie procesu.
W tym miejscu wiele decyzji jest błędnych.
Zamiast wybierać na podstawie ogólnych specyfikacji, skup się na tym, jak konfiguracja wspiera Twoją rzeczywistą produkcję:
Strefy grzewcze muszą odpowiadać Twoim potrzebom w zakresie profilu termicznego
Systemy przenośników muszą wytrzymać rozmiar i wagę płytki drukowanej
W przypadku produktów wrażliwych na utlenianie należy rozważyć opcje azotu
Niedopasowanie w tym przypadku bezpośrednio przekłada się na niestabilność procesu.
Nawet najlepszy sprzęt nie może działać dobrze bez odpowiedniego wsparcia.
Rzetelny dostawca powinien dostarczyć nie tylko maszynę, ale także:
Wskazówki dotyczące procesu podczas konfiguracji
Szkolenie dla Twojego zespołu inżynierów
Szybka reakcja w przypadku problemów
W rzeczywistych środowiskach produkcyjnych długoterminowa stabilność zależy w równym stopniu od wsparcia, jak i od sprzętu.

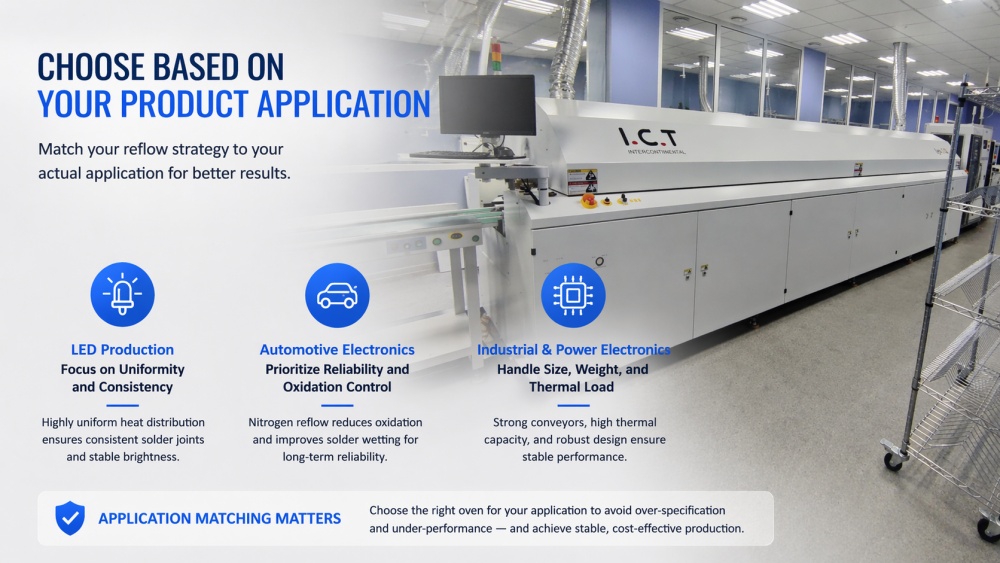

Nie wszystkie piece rozpływowe są przeznaczone do tego samego rodzaju produkcji.
W praktyce jednym z najczęstszych błędów jest wybór sprzętu w oparciu o ogólne specyfikacje, bez uwzględnienia tego, jak różne typy produktów stawiają bardzo różne wymagania procesowi rozpływu.
Aby tego uniknąć, pierwszym krokiem jest dopasowanie strategii przepływu do rzeczywistego zastosowania.
Tablice LED, zwłaszcza duże panele, wymagają bardzo równomiernego rozprowadzania ciepła.
Nawet niewielkie różnice temperatur pomiędzy różnymi obszarami płytki mogą skutkować nierównymi połączeniami lutowniczymi, co może prowadzić do widocznej niespójności jasności w produkcie końcowym.
W tym przypadku niezbędne są piece rozpływowe ze stabilnymi systemami konwekcji i spójnymi profilami termicznymi.
Zastosowania motoryzacyjne wymagają długoterminowej niezawodności w trudnych warunkach.
Często zaleca się przepływ azotu w celu ograniczenia utleniania i poprawy zwilżania lutu, zwłaszcza w przypadku elementów o drobnej podziałce i krytycznych połączeń.
Bez odpowiedniej kontroli atmosfery i precyzyjnego profilowania temperatury ukryte defekty mogą przejść kontrolę, ale nie sprawdzić się w praktyce, co prowadzi do kosztownego ryzyka gwarancyjnego.
Przemysłowe płytki sterujące i energoelektronika zazwyczaj obejmują większe płytki PCB, grubsze warstwy miedzi i cięższe komponenty.
Te cechy wymagają:
Mocne i stabilne systemy przenośników
Wyższa pojemność cieplna zapewniająca równomierne ogrzewanie
Solidna konstrukcja mechaniczna zapobiegająca odkształceniom
Jeśli piec rozpływowy nie poradzi sobie z tymi warunkami, może to prowadzić do wypaczenia płytki, niewystarczającego lutowania lub niestabilności procesu.
Wybór pieca rozpływowego bez uwzględnienia zastosowania produktu często skutkuje dwoma kosztownymi rezultatami:
Nadmierna specyfikacja → niepotrzebna inwestycja bez realnych korzyści
Słaba wydajność → ciągłe problemy produkcyjne i ukryte straty
Właściwym podejściem nie jest wybór „najbardziej zaawansowanego” pieca, ale takiego, który najlepiej odpowiada Twoim rzeczywistym potrzebom produkcyjnym.
Zrozumienie specyfikacji pieca rozpływowego nie polega tylko na poznaniu znaczenia każdego parametru, ale na zrozumieniu, w jaki sposób każdy z nich wpływa na wyniki produkcji.
W wielu przypadkach niestabilność produkcji nie jest spowodowana oczywistymi awariami maszyn, ale subtelnymi niedopasowaniami w konfiguracji. Te niedopasowania często pozostają niezauważone podczas selekcji, ale bezpośrednio prowadzą do defektów, przeróbek i niespójnej jakości.

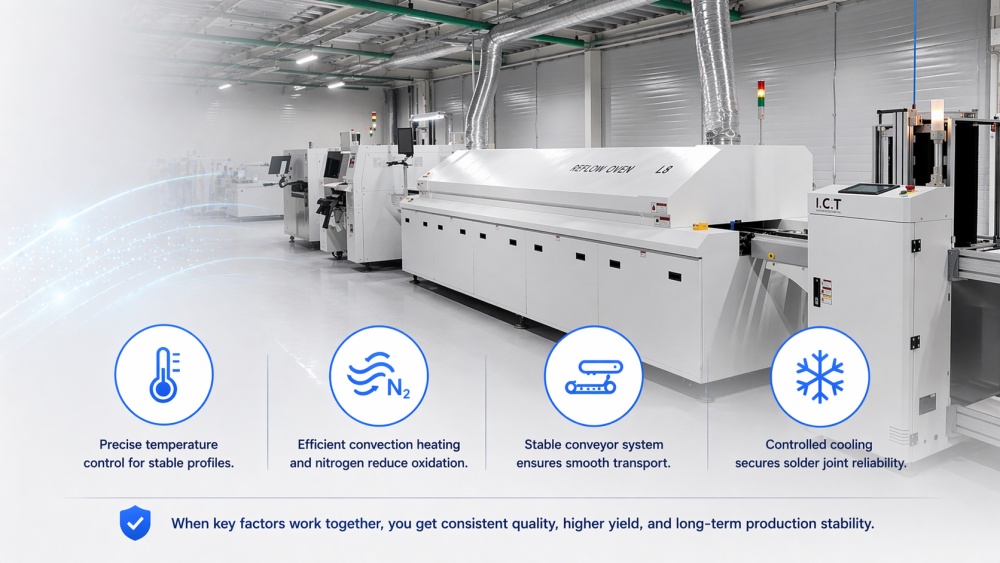

Dlatego poniższe czynniki techniczne należy oceniać nie jako cechy, ale jako krytyczne kontrole stabilności procesu.
Liczba stref grzewczych określa, jak dokładnie możesz kontrolować profil temperatury.
Więcej stref umożliwia płynniejsze przejścia pomiędzy etapami podgrzewania, namaczania i ponownego rozpływu, redukując szok termiczny i poprawiając tworzenie się połączeń lutowniczych.
Jednakże niewystarczająca ilość stref może prowadzić do niestabilności profili, szczególnie w przypadku płyt złożonych lub o dużej gęstości. Często skutkuje to defektami, takimi jak niekompletne lutowanie lub naprężenia komponentów.
Celem nie jest wybranie jak największej liczby stref, ale zapewnienie, że piekarnik może utrzymać stabilny i powtarzalny profil dla określonych produktów.
Nowoczesne piece rozpływowe opierają się na ogrzewaniu konwekcyjnym w celu zapewnienia wydajnego i równomiernego przenoszenia ciepła.
W zastosowaniach wymagających wyższej niezawodności — takich jak zespoły samochodowe lub zespoły o drobnej podziałce — często stosuje się atmosferę azotu w celu ograniczenia utleniania i poprawy zwilżania lutu.
Bez odpowiedniej kontroli atmosfery utlenianie może prowadzić do słabych połączeń lutowniczych lub niespójnej jakości, szczególnie w procesach bezołowiowych.
Decyzja nie dotyczy po prostu „z azotem czy bez”, ale tego, czy wymagania dotyczące produktu i niezawodności uzasadniają dodatkową kontrolę.
System przenośników musi odpowiadać rozmiarowi, wadze i wymaganiom dotyczącym stabilności mechanicznej płytki drukowanej.
Systemy łańcuchowe zapewniają mocne wsparcie dla ciężkich lub dużych desek
Pasy siatkowe nadają się do lżejszych produktów
Systemy hybrydowe zapewniają elastyczność w przypadku produkcji mieszanej
Jeśli przenośnik nie jest odpowiednio dopasowany, mogą wystąpić problemy, takie jak zwisanie płyty, niewspółosiowość lub wibracje, co bezpośrednio wpływa na dokładność umieszczenia i jakość lutowania.
Chłodzenie to nie tylko ostatni krok — odgrywa kluczową rolę w określaniu struktury i niezawodności złącza lutowanego.
Kontrolowane chłodzenie pomaga w tworzeniu stabilnych związków międzymetalicznych i zmniejsza ryzyko defektów, takich jak mikropęknięcia lub słabe złącza.
Zła kontrola chłodzenia może zagrozić niezawodności produktu, nawet jeśli proces ogrzewania wydaje się stabilny.
Częstym błędem jest ocenianie tych parametrów indywidualnie.
W rzeczywistości wydajność rozpływu jest wynikiem współdziałania wszystkich tych czynników — kontroli termicznej, atmosfery, stabilności mechanicznej i zachowania podczas chłodzenia.
Optymalizacja tylko jednego aspektu i ignorowanie innych często prowadzi do niestabilnej produkcji.
Właściwym podejściem jest zapewnienie dopasowania całego systemu do Twojego produktu, procesu i długoterminowych celów produkcyjnych.
Po jasnym zdefiniowaniu wymagań technicznych następnym krokiem jest wybór odpowiedniego typu konfiguracji pieca rozpływowego — niezależnie od tego, czy jest to system inline do produkcji ciągłej, czy rozwiązanie wsadowe zapewniające elastyczność — w oparciu o model produkcji i potrzeby w zakresie przepustowości.
Po zdefiniowaniu wymagań technicznych następną krytyczną decyzją jest wybór odpowiedniego typu konfiguracji pieca rozpływowego.

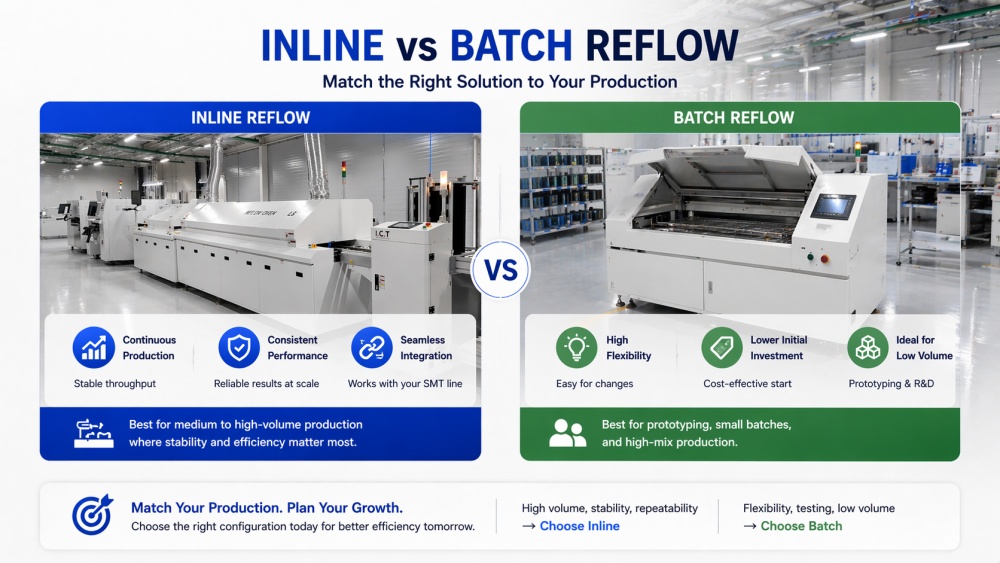

Piece rozpływowe liniowe i okresowe są przeznaczone do bardzo różnych środowisk produkcyjnych. Wybór niewłaściwego typu może spowodować długoterminowe ograniczenia wydajności, skalowalności i stabilności procesu.
Piece rozpływowe Inline są zaprojektowane do pracy jako część w pełni zintegrowanej linii produkcyjnej SMT.
Oferują:
Ciągłe przetwarzanie ze stabilną wydajnością
Spójne profile termiczne w przypadku dużych wielkości produkcji
Bezproblemowa integracja z urządzeniami poprzedzającymi i końcowymi
Producentom prowadzącym produkcję na średnią i dużą skalę systemy inline zapewniają stabilność i wydajność wymaganą do utrzymania stałej wydajności.
Wymagają jednak dobrze zorganizowanego przepływu produkcji i są mniej elastyczne w przypadku częstych zmian produktów.
Wsadowe piece rozpływowe przetwarzają jedną partię na raz, dzięki czemu nadają się do:
Prototypowanie i rozwój produktu
Produkcja małoseryjna lub wielkoseryjna
Środowiska badawczo-rozwojowe, w których potrzebne są częste dostosowania
Oferują elastyczność i niższą inwestycję początkową, ale nie mogą dorównać przepustowości i spójności systemów inline.
W środowiskach produkcyjnych, w których stabilność wyników jest krytyczna, poleganie na systemach wsadowych może prowadzić do nieefektywności i zmienności.
Wybór pomiędzy technologią inline a wsadową nie polega na tym, co jest lepsze, ale na tym, co pasuje do Twojego modelu produkcyjnego.
Jeśli Twoim priorytetem jest duża głośność, stabilność i powtarzalność → Inline to właściwy wybór
Jeśli Twoim priorytetem jest elastyczność, testowanie lub produkcja na małą skalę → Partia może wystarczyć
Częstym błędem jest rozpoczynanie od systemu wsadowego, a później staranie się o skalowanie produkcji. Przejście na systemy inline na tym etapie często wymaga dodatkowych inwestycji i dostosowań procesów.
Rodzaj wybranego pieca rozpływowego będzie miał bezpośredni wpływ na możliwość skalowania produkcji, utrzymywania spójności i kontrolowania kosztów w czasie.
Dokonanie właściwego wyboru na wczesnym etapie pomaga uniknąć wąskich gardeł i gwarantuje, że Twoja linia SMT będzie rozwijać się wraz z Twoją firmą.
Po wybraniu odpowiedniej konfiguracji następnym krokiem jest zrozumienie, w jaki sposób zmieniające się wymagania procesu – takie jak lutowanie bezołowiowe – dodatkowo wpływają na wydajność i wybór pieca rozpływowego.

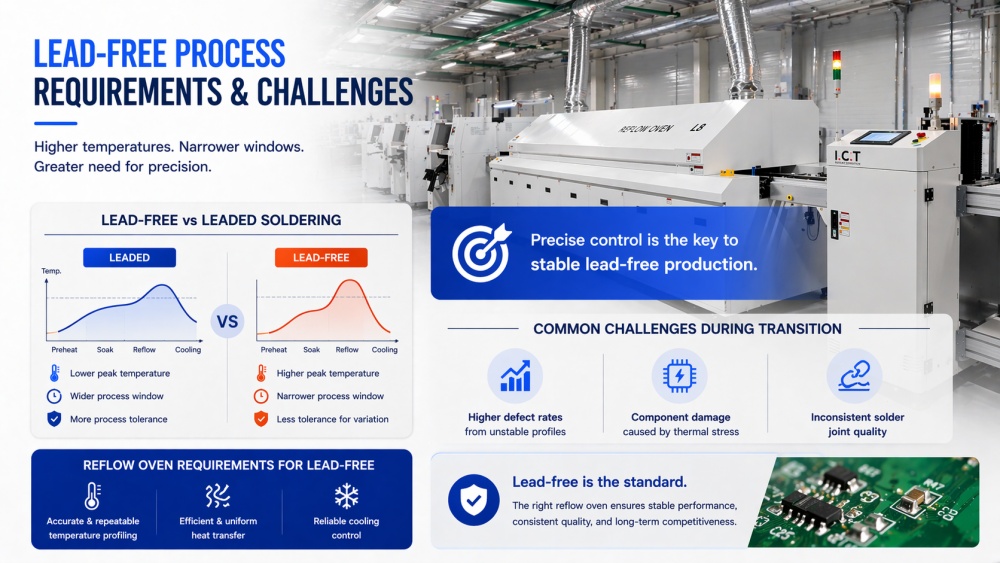

Lutowanie bezołowiowe wprowadza wyższe temperatury i węższe okna procesowe.
Wymaga to bardziej precyzyjnej kontroli termicznej i stabilnego profilowania, aby uniknąć defektów, takich jak słabe zwilżanie lub uszkodzenie elementu.
Producenci odchodzący od procesów ołowiowych często nie doceniają tych wymagań, co prowadzi do niestabilności podczas zwiększania produkcji. W miarę jak coraz więcej gałęzi przemysłu przechodzi na produkcję bezołowiową, lutowanie rozpływowe stało się znacznie bardziej wymagające — nie tylko pod względem temperatury, ale także ogólnej kontroli procesu.
Lutowanie bezołowiowe działa w wyższych temperaturach i w węższych oknach procesowych. Oznacza to mniejszą tolerancję na zmiany. Nawet małe niespójności w profilowaniu termicznym mogą skutkować defektami, takimi jak słabe zwilżanie, puste przestrzenie lub naprężenia komponentów.
W porównaniu do tradycyjnego lutowania ołowiowego, materiały bezołowiowe wymagają:
Wyższe temperatury szczytowe
Bardziej precyzyjna kontrola podczas etapów namaczania i ponownego wypływu
Lepsza równomierność termiczna na całej płytce drukowanej
Bez wystarczającej kontroli proces staje się niestabilny. To, co mogłoby być akceptowalną różnicą w procesach zawierających ołów, może szybko przekształcić się w wady w produkcji bezołowiowej.
Producenci przechodzący z procesów ołowiowych na bezołowiowe często napotykają nieoczekiwane problemy na etapie rozruchu:
Zwiększony odsetek defektów z powodu niestabilnych profili
Uszkodzenia podzespołów spowodowane nadmiernym naprężeniem termicznym
Nierówna jakość połączeń lutowniczych pomiędzy partiami
Problemy te nie zawsze wynikają z błędu operatora — często wynikają ze sprzętu, który nie jest w stanie utrzymać wymaganego poziomu precyzji.
Produkcja bezołowiowa stawia znacznie wyższe wymagania piecom rozpływowym.
Aby utrzymać stabilne wyniki, piekarnik musi zapewniać:
Dokładne i powtarzalne profilowanie temperatury
Wydajne i równomierne przekazywanie ciepła
Niezawodna kontrola chłodzenia w celu ochrony integralności złącza lutowanego
Jeżeli piec rozpływowy nie jest w stanie spełnić tych wymagań, same modyfikacje procesu nie rozwiążą problemu.
Produkcja bezołowiowa to nie tylko krótkotrwała modernizacja – to długoterminowy standard.
Wybór pieca rozpływowego, który jest w pełni zdolny do obsługi procesów bezołowiowych, gwarantuje, że linia produkcyjna pozostanie stabilna, skalowalna i gotowa na przyszłe wymagania produktu.
Mając na uwadze te wyzwania procesowe, staje się jasne, że wybór sprzętu nie polega tylko na zaspokojeniu bieżących potrzeb, ale także na zapobieganiu defektom i zapewnianiu stałej jakości, co bezpośrednio wiąże się z kosztami, wydajnością i zwrotem z inwestycji w linię SMT.
Nawet jeśli drukowanie i rozmieszczanie są pod kontrolą, podczas rozpływu mogą nadal pojawiać się defekty.
W wielu przypadkach powtarzające się problemy nie są po prostu błędami w procesie. Często są one sygnałem, że piec rozpływowy nie jest w stanie utrzymać stabilnych i powtarzalnych warunków termicznych.
Typowe wady obejmują:
Nagrobek spowodowany nierównomiernym nagrzewaniem płytki PCB
Mostki lutownicze spowodowane nadmiernymi lub źle kontrolowanymi temperaturami
Pustki powstałe na skutek nieprawidłowego profilowania termicznego
Kiedy problemy te pojawiają się wielokrotnie, nie należy skupiać się wyłącznie na dostosowaniu procesu. Należy również ocenić, czy piec rozpływowy może zapewnić równomierną dystrybucję ciepła, dokładne profilowanie i kontrolowane chłodzenie.
Dobrze dobrany piec rozpływowy pomaga zredukować te wady u źródła, poprawiając zarówno jakość produktu, jak i stabilność produkcji.
A kiedy redukcja defektów stanie się wymierna, kolejne pytanie stanie się jasne: jaką wartość tworzy ta stabilność pod względem oszczędności kosztów i zwrotu z inwestycji?

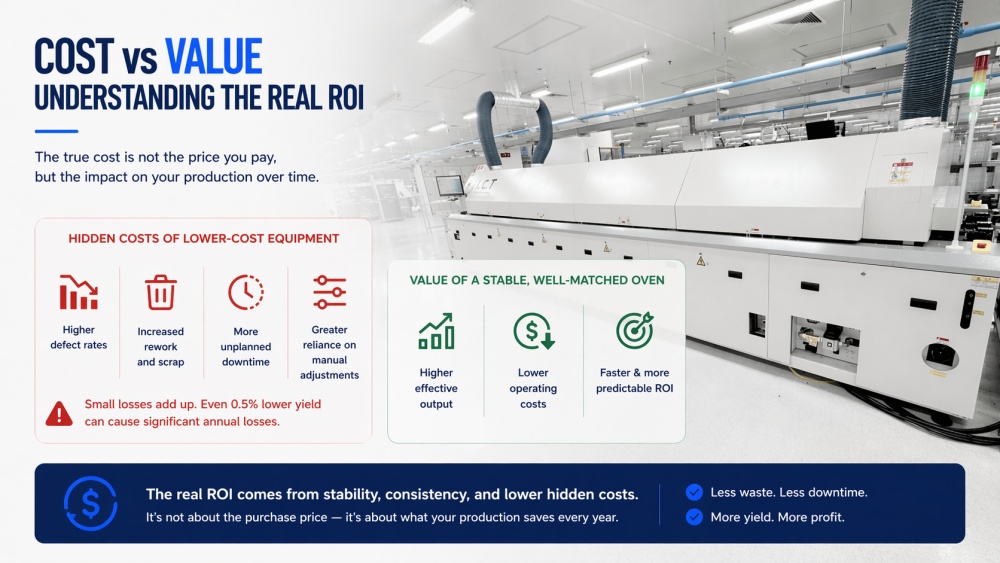

Koszt pieca rozpływowego to nie tylko cena zakupu – to całkowity wpływ, jaki wywiera on na produkcję w czasie.
Tańszy sprzęt często wiąże się z ukrytymi kosztami, które nie są od razu widoczne:
Wyższe wskaźniki defektów
Zwiększona liczba przeróbek i złomu
Więcej nieplanowanych przestojów
Większa zależność od ręcznych regulacji
Na początku problemy te mogą wydawać się łatwe do opanowania, ale szybko kumulują się w codziennej produkcji.
Nawet niewielki spadek wydajności pierwszego przejścia — na przykład 0,5% — może przełożyć się na znaczne roczne straty, szczególnie w przypadku produkcji średnio- i wielkoseryjnej.
Natomiast stabilny i dobrze dopasowany piec rozpływowy poprawia konsystencję, zmniejsza zmienność procesu i minimalizuje ukryte koszty.
Z biegiem czasu prowadzi to do:
Wyższa efektywna moc wyjściowa
Niższe koszty operacyjne
Szybszy i bardziej przewidywalny zwrot z inwestycji
Innymi słowy, prawdziwym pytaniem nie jest „Ile kosztuje maszyna?”
, ale „Ile niestabilność kosztuje Twoją produkcję każdego roku?”
Po zrozumieniu wpływu wydajności rozpływu na koszty i stabilność kolejnym pytaniem jest, dlaczego w praktyce nadal występuje tak wiele problemów produkcyjnych.
W większości przypadków problemem nie jest sam sprzęt, ale sposób jego doboru.
Typowe błędy obejmują:
Wybór oparty wyłącznie na cenie
→ często prowadzi do wyższych kosztów długoterminowych ze względu na niestabilność i wady
Ignorowanie rzeczywistych wymagań procesu
→ skutkuje niedopasowaniem wydajności i ciągłymi dostosowaniami
Przeoczenie przyszłej ekspansji produkcji
→ tworzy wąskie gardła w miarę wzrostu popytu
Niedocenianie wsparcia dostawcy
→ prowadzi do powolnego rozwiązywania problemów i wydłużonych przestojów
Decyzje te mogą w danym momencie wydawać się rozsądne, ale często stają się główną przyczyną powtarzających się problemów produkcyjnych.
W rzeczywistości wiele fabryk nie cierpi na brak sprzętu – cierpi na sprzęt, który nie odpowiada ich potrzebom produkcyjnym.
Na tym etapie powinno być jasne, że wybór pieca rozpływowego nie dotyczy tylko samej maszyny – chodzi o zapewnienie długoterminowej stabilności produkcji.

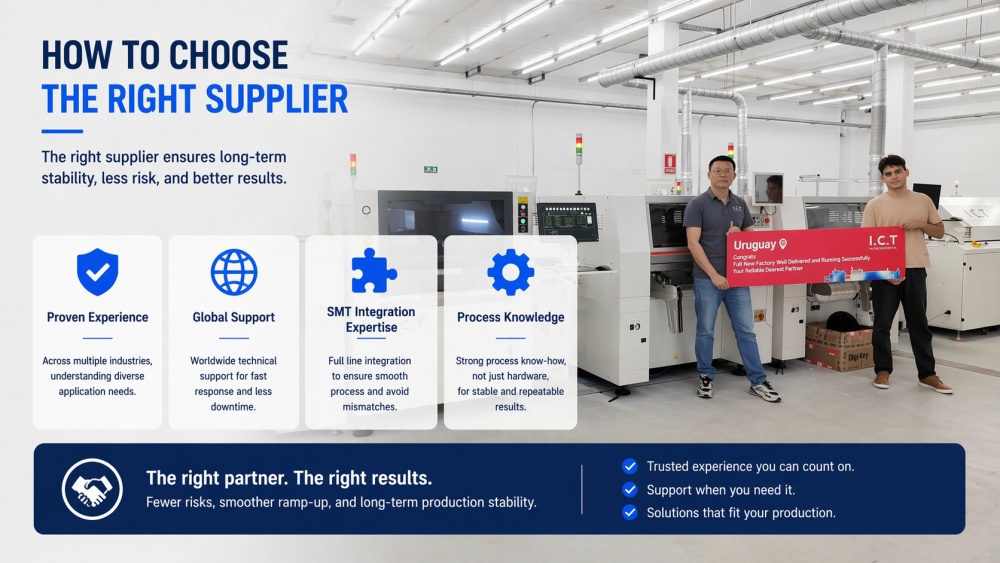

Dlatego wybór odpowiedniego dostawcy jest tak samo ważny, jak wybór odpowiedniego sprzętu.
Rzetelny dostawca powinien zapewniać:
Udokumentowane doświadczenie w wielu branżach
→ upewnienie się, że rozumieją różne wymagania aplikacji
Globalne możliwości wsparcia technicznego
→ redukcja przestojów i zapewnienie szybkiego rozwiązywania problemów
Pełna wiedza specjalistyczna w zakresie integracji linii SMT
→ unikanie niedopasowań pomiędzy sprzętem i procesem
Solidna wiedza na temat procesów, nie tylko sprzętu
→ pomagająca osiągnąć stabilne i powtarzalne wyniki
Współpraca z właściwym partnerem oznacza mniejsze ryzyko podczas konfiguracji, płynniejszy rozwój produkcji i bardziej przewidywalną długoterminową wydajność.
Przed podjęciem ostatecznej decyzji poświęć chwilę na ocenę rzeczywistych wymagań:
Jaki jest rozmiar i złożoność płytki drukowanej?
Jaka jest Twoja obecna i przyszła wielkość produkcji?
Czy potrzebujesz ponownego przepływu azotu dla swoich produktów?
Jaki poziom niezawodności jest wymagany?
Czy w najbliższej przyszłości zwiększy się skala Twojej produkcji?
Jeśli którekolwiek z tych pytań jest niejasne, zwykle oznacza to, że rozwiązanie nie zostało jeszcze w pełni zdefiniowane.
Wybór pieca rozpływowego to nie tylko decyzja techniczna – to długoterminowa inwestycja, która bezpośrednio wpływa na jakość produktu, stabilność produkcji i ogólną rentowność.
W tym momencie kluczowe pytanie nie brzmi już:
"Jakie specyfikacje powinienem wybrać?"
-Ale:
„Jakie rozwiązanie najlepiej pasuje do mojej produkcji?”
W ICT jako producent pieców rozpływowych oceniamy rzeczywiste warunki produkcji i rekomendujemy rozwiązania odpowiadające zarówno bieżącym potrzebom, jak i przyszłemu rozwojowi.
✔ Indywidualne rekomendacje oparte na wymaganiach PCB i produkcji
✔ Jasne porównanie konfiguracji z praktycznymi spostrzeżeniami dotyczącymi ROI
✔ Wsparcie doświadczonych inżynierów SMT z globalnym doświadczeniem projektowym
Uzyskaj teraz rekomendację dotyczącą piekarnika rozpływowego!!!!
