Odrzucenie komponentu maszyny SMT zwykle oznacza, że system rozmieszczania wykrył, że komponentu nie można podnieść, przytrzymać, rozpoznać, poprawić ani umieścić w wymaganym zakresie tolerancji. W codziennej produkcji problem ten jest często nazywany „elementem wyrzucanym” lub „elementem odrzucającym”, ale prawdziwa przyczyna może leżeć w podajniku, kieszeni taśmy, dyszy, ścieżce podciśnienia, bibliotece wizyjnej, stanie materiału lub danych programu. Niższy współczynnik odrzuceń typu „wybierz i umieść” zaczyna się od znalezienia dokładnego punktu, w którym następuje odrzucenie.
W tym artykule w praktyczny sposób wyjaśniono najczęstsze przyczyny odrzucenia komponentów SMT dla inżynierów, techników i kierowników produkcji. Koncentruje się na tym, jak oddzielić usterki mechaniczne, materiałowe, optyczne i związane z procesem, aby zespół mógł zmniejszyć ilość odpadów bez ukrywania ryzyka jakościowego.
Spis treści

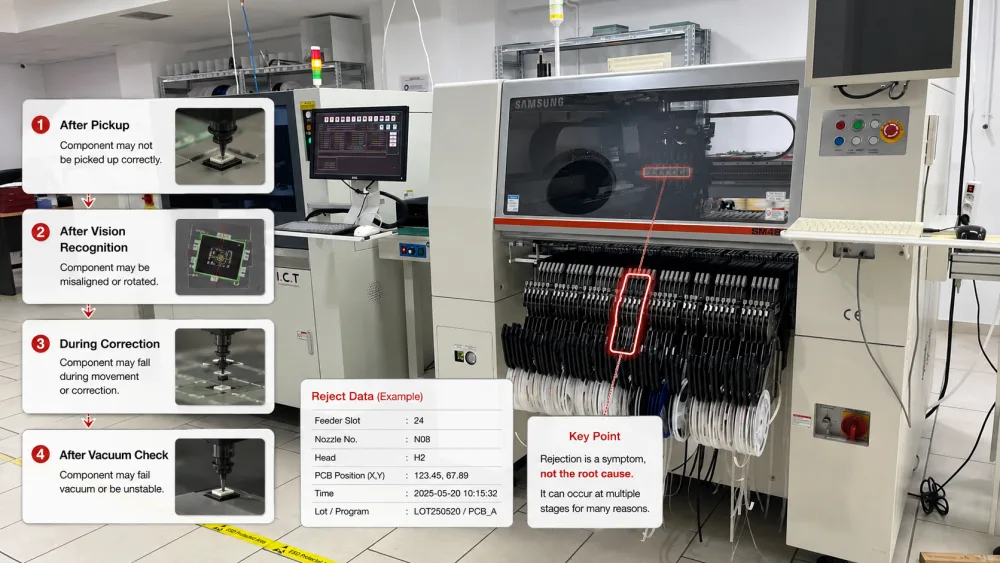

Odrzucenie komponentu nie jest pojedynczą wadą. Jest to decyzja podejmowana przez maszynę po tym, jak system umieszczania wykryje, że wynik komponentu lub odbioru wykracza poza dozwolone okno procesu. Maszyna może odrzucić element natychmiast po odebraniu, po rozpoznaniu kamery, podczas korekty lub po kontroli próżniowej. Operator widzi jeden wynik, ale maszyna może reagować na kilka różnych sygnałów.
Komponent może zostać odrzucony, ponieważ nigdy nie został prawidłowo wybrany. Może być również wybrane prawidłowo, ale pod aparatem będzie sprawiać wrażenie obróconego. W innym przypadku kamera może wykryć dobry komponent, ale biblioteka pakietu może zawierać nieprawidłowy rozmiar korpusu, kształt przewodu lub definicję polaryzacji. Dlatego zmiana jednej wartości tolerancji rzadko rozwiązuje problem na długo.
Dobre rozwiązywanie problemów zaczyna się od pytania, gdzie następuje odrzucenie. Jeśli odrzucenie pojawi się przed kontrolą wizyjną, zespół powinien najpierw sprawdzić wygląd podajnika, stan dyszy, wysokość pobierania i wartość podciśnienia. Jeśli odrzucenie nastąpi po kontroli wizyjnej, obraz z kamery, oświetlenie, próg rozpoznawania, dane opakowania i wygląd komponentu stają się ważniejsze.
Przydatny raport o odrzuceniu powinien wykazywać wadliwy komponent, gniazdo podajnika, numer dyszy, głowicę, linię maszyny, pozycję PCB, czas i partię. Jeśli ten sam komponent ulegnie awarii w różnych pozycjach podajnika, problemem mogą być dane opakowania lub różnice materiałowe. Jeśli inny komponent ulegnie awarii w tym samym podajniku, podajnik jest podejrzany. Jeśli w jednej dyszy ulegnie uszkodzeniu wiele elementów, należy naprawić dyszę lub ścieżkę podciśnienia.

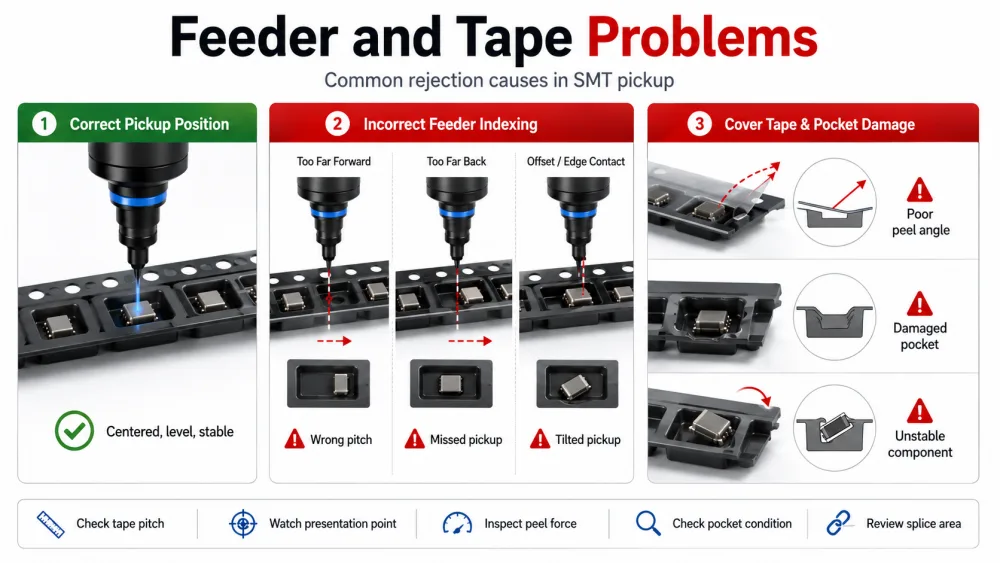

Stan podajnika jest jednym z pierwszych obszarów, które należy sprawdzić, gdy wzrasta liczba odrzuceń komponentów SMT. Podajnik podaje komponent do dyszy. Jeśli komponent nie znajduje się we właściwej pozycji odbioru, najlepsza głowica maszyny i system wizyjny nie zapewnią stabilnej produkcji.
Błąd indeksowania podajnika ma miejsce, gdy taśma nie przesuwa się o prawidłowy skok. Element może znajdować się zbyt daleko do przodu, zbyt daleko do tyłu lub częściowo pod taśmą przykrywającą. Następnie dysza pobiera element z niewłaściwego punktu lub dotyka kieszeni na taśmę. Może to spowodować brak odbioru, przechylenie głowicy, uszkodzenie komponentu lub utratę wzroku.
Operatorzy powinni porównać zaprogramowaną wysokość taśmy z rzeczywistą taśmą składową. Powinni także powoli obserwować miejsce prezentacji podczas próbnego odbioru. Element powinien dotrzeć wyśrodkowany i wypoziomowany, bez odbić i opóźnień po ruchu taśmy.
Problemy z taśmą maskującą mogą powodować powtarzające się odrzucenia, nawet jeśli szpula z zewnątrz wygląda normalnie. Jeśli kąt odrywania taśmy przykrywającej jest nieprawidłowy, element może się unieść, obrócić lub wskoczyć do kieszeni. W przypadku zgniecenia kieszeni lub wygięcia taśmy nośnej dysza może nie stykać się prawidłowo z powierzchnią elementu.
W przypadku małych elementów pasywnych nawet niewielki ruch wewnątrz kieszeni może zwiększyć współczynnik odrzuceń typu „wybierz i umieść”. Zespół powinien sprawdzić ścieżkę taśmy, napięcie szpuli, siłę odrywania, stan kieszeni, obszar połączenia i prowadnicę podajnika. Problem, który zaczyna się po wymianie złącza lub szpuli, często wskazuje na pakowanie lub ładowanie, a nie na sprzęt maszyny.
Dysza stanowi bezpośredni punkt styku pomiędzy maszyną umieszczającą a elementem. Jeżeli dysza nie może zapewnić stabilnego uszczelnienia, element może zostać pominięty, upuszczony, obrócony lub odrzucony wzrokowo. Kontrole dysz i podciśnienia są zatem niezbędne w analizie odrzucenia komponentów maszyny SMT.
Dysza musi pasować do korpusu komponentu, obszaru pobierania, masy i powierzchni. Zbyt mała dysza może nie pomieścić wystarczającej powierzchni. Zbyt duża dysza może dotykać przewodów, krawędzi lub pobliskich ścian kieszeni. W przypadku komponentów o nieparzystych kształtach może zaistnieć potrzeba przesunięcia punktu odbioru bliżej środka ciężkości.
Nieprawidłowy wybór dyszy często powoduje przerywany odrzut. Maszyna może działać dobrze przy niskiej prędkości, ale może działać nieprawidłowo, gdy wzrasta przyspieszenie głowicy. Może również częściej odrzucać, gdy powierzchnia elementu jest lekko zakurzona lub gdy reakcja na podciśnienie słabnie po kilku godzinach produkcji.
Zanieczyszczenie dyszy jest prostą, ale częstą przyczyną. Pozostałości pasty lutowniczej, kurz, resztki taśmy lub cząstki opakowania mogą zmniejszyć szczelność pomiędzy dyszą a elementem. Zużyta końcówka dyszy może również powodować wyciek, który będzie zbyt mały, aby zatrzymać każdy pobór, ale wystarczająco duży, aby spowodować niestabilne rozpoznanie.
Technicy powinni sprawdzić dyszę pod powiększeniem, oczyścić ją zatwierdzoną metodą i porównać historię błędów według identyfikatora dyszy. Jeśli odrzut następuje po przeniesieniu dyszy do innej głowicy lub elementu, dyszę należy wymienić lub ponownie skalibrować.
Próżni nie należy traktować jedynie jako alarmu. Jest to użyteczny sygnał procesowy. Niskie podciśnienie może oznaczać wyciek powietrza, zablokowany filtr, niewłaściwą wysokość pobierania, szorstką powierzchnię elementu, słabą prezentację podajnika lub uszkodzoną dyszę. Wartość podciśnienia, która powoli zmienia się podczas zmiany, może wskazywać na zanieczyszczenie lub błąd konserwacyjny.
Fabryki powinny rejestrować normalną wartość bazową próżni dla wspólnego opakowania. Gdy wzrasta odrzucenie, porównanie bieżących wartości podciśnienia z wartością bazową pomaga zespołowi uniknąć przypadkowych korekt.

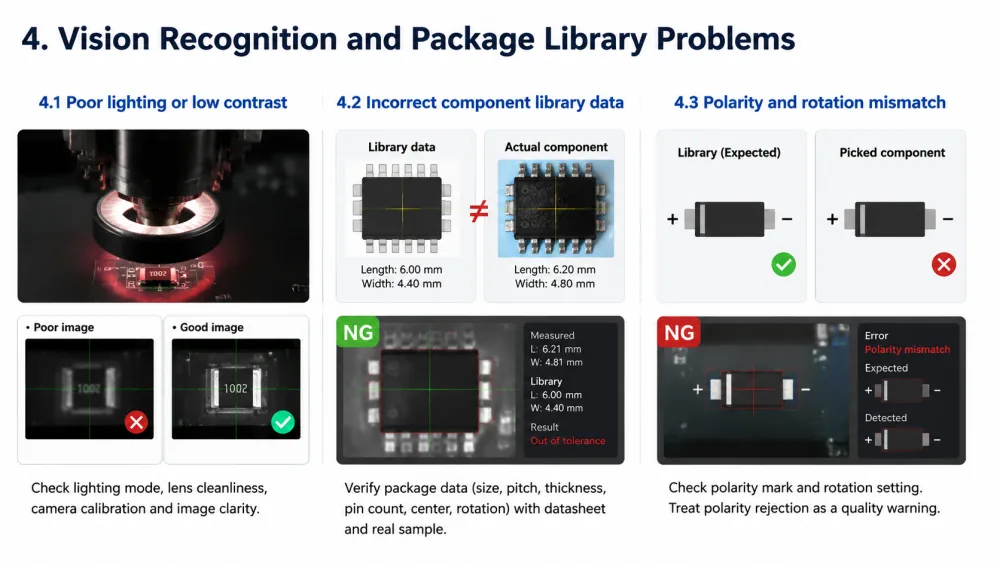

Błędy rozpoznawania wzroku to kolejna ważna grupa przyczyn odrzucenia komponentów SMT. Kamera sprawdza, czy element jest obecny, wycentrowany, prawidłowo obrócony i mieści się w tolerancji. Jeśli kamera nie rozpozna komponentu, maszyna może go odrzucić, nawet jeśli fizyczny odbiór wygląda na akceptowalny.
Niektóre elementy są trudne do dostrzeżenia przez kamerę. Czarny korpus na ciemnym tle, błyszcząca metalowa powierzchnia, przezroczyste opakowanie, mały znacznik polaryzacji lub nieregularny kształt przewodu mogą zmniejszyć kontrast. Jeśli obraz z kamery jest niewyraźny, zmiana tolerancji nie rozwiąże problemu. Zespół powinien najpierw sprawdzić tryb oświetlenia, czystość obiektywu, kalibrację aparatu i rzeczywisty obraz zarejestrowany przez urządzenie.
Biblioteka pakietów musi odpowiadać rzeczywistemu komponentowi. Rozmiar korpusu, liczba przewodów, rozstaw przewodów, grubość, oznaczenie biegunowości, środek przetwornika i dozwolony obrót – wszystko ma znaczenie. Biblioteka skopiowana z podobnego komponentu może być wystarczająco bliska dla prostego pakietu chipów, ale nie dla układu scalonego o drobnej podziałce, złącza, osłony lub diody.
W przypadku odrzucenia po wprowadzeniu nowego produktu, dane biblioteczne należy porównać z rysunkiem elementu i rzeczywistą próbką. Inżynier powinien unikać poszerzania tolerancji do czasu potwierdzenia danych opakowania.
Niedopasowanie polaryzacji jest szczególnie ważne w przypadku diod, układów scalonych, diod LED i innych elementów kierunkowych. Maszyna może odrzucić komponent, ponieważ system wizyjny widzi znak w innym miejscu niż oczekuje biblioteka. W niektórych przypadkach komponent może zostać umieszczony prawidłowo, ale później spowoduje to poważną awarię elektryczną. Z tego powodu odrzucenie polaryzacji należy traktować jako ostrzeżenie dotyczące jakości, a nie tylko opóźnienie w produkcji.
Stan materiału może bezpośrednio wpływać na współczynnik odrzuceń typu „wybierz i umieść”. Maszyna umieszczająca oczekuje, że komponent dotrze w stabilnym kształcie i pozycji. Jeśli przechowywanie, obsługa lub pakowanie zmienią ten stan, liczba odrzuceń może wzrosnąć, nawet jeśli konfiguracja maszyny nie uległa zmianie.
Komponent wrażliwy na wilgoć wymaga kontrolowanego przechowywania i obsługi. Złe przechowywanie nie zawsze może spowodować natychmiastową odmowę odbioru, ale może spowodować deformację opakowania, wady lutowania lub ryzyko niezawodności w dalszej części procesu. JEDEC zapewnia szeroko stosowane wytyczne dotyczące obsługi urządzeń wrażliwych na wilgoć/rozpływ powietrza za pośrednictwem J-STD-033.
Ładunek statyczny może sprawić, że mały element przylgnie do taśmy, dyszy lub otaczających powierzchni. Kurz i zanieczyszczenia mogą również wpływać na odbiór i widzenie. Dobry program kontroli ESD pomaga chronić wrażliwe urządzenia i zapewnia bardziej stabilną obsługę. Norma ANSI/ESD S20.20 jest użytecznym punktem odniesienia przy budowaniu formalnego systemu sterowania ESD.
Różne partie o tym samym numerze części mogą wykazywać niewielkie różnice w kolorze korpusu, kontraście oznaczeń, kształcie przewodu lub dopasowaniu kieszeni na taśmę. Różnice te mogą mieścić się w granicach tolerancji dostawcy, ale nadal wpływają na rozpoznanie lub odbiór. Kiedy po wielu zmianach wzrasta odrzucenie, inżynierowie powinni porównać stary i nowy materiał przy tym samym obrazie maszyny i warunkach odbioru.

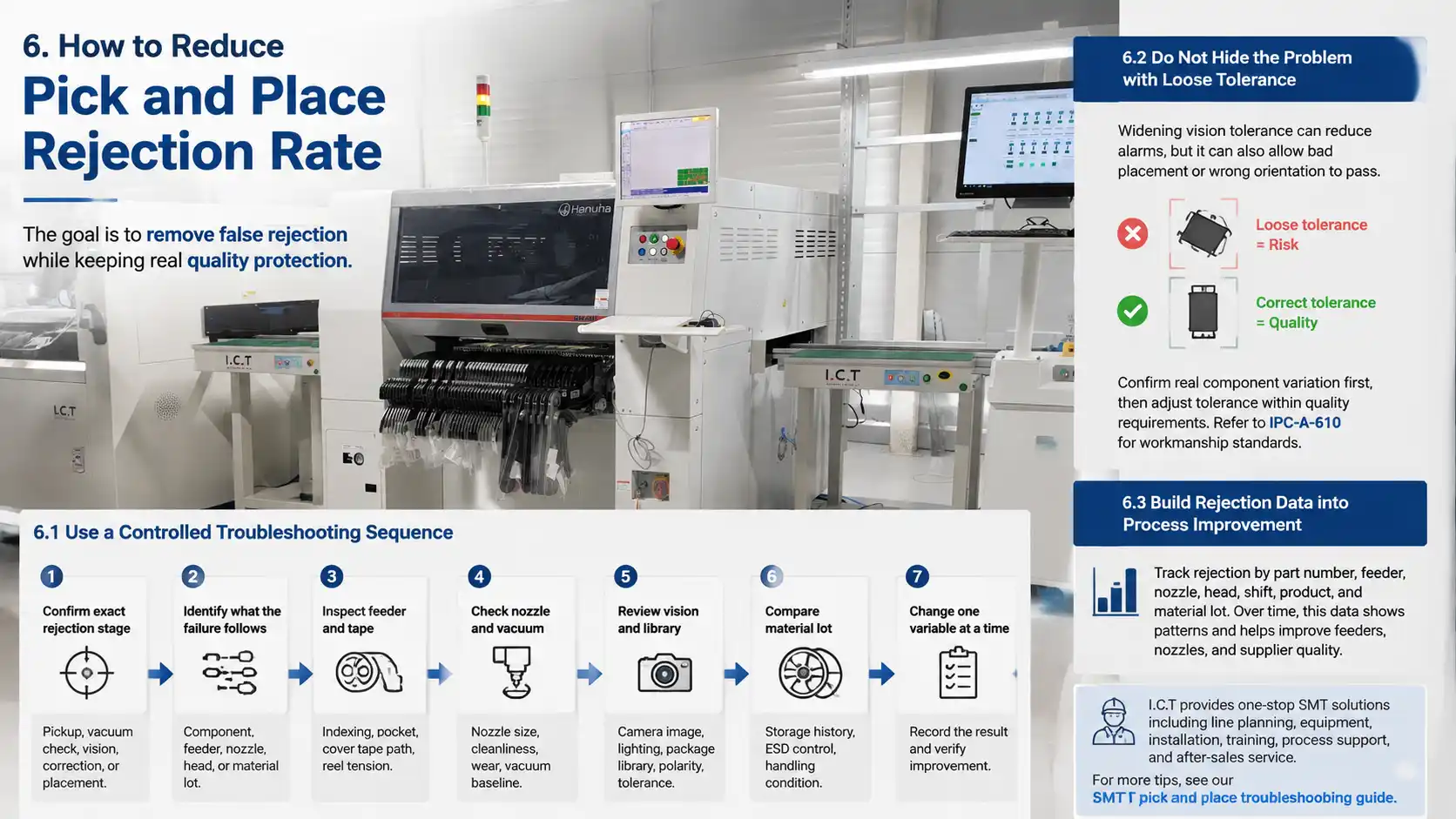

Zmniejszenie współczynnika odrzuceń nie polega na zmniejszeniu czułości maszyny. Chodzi o to, aby proces był bardziej stabilny. Maszyna, która odrzuca zły odbiór, chroni jakość. Maszyna, która odrzuca dobry komponent, marnuje materiał i czas. Celem jest wyeliminowanie fałszywych odrzuceń przy jednoczesnym zachowaniu rzeczywistej jakości ochrony.
Potwierdź dokładny etap odrzucenia: odbiór, kontrola próżniowa, rozpoznanie wzroku, korekta lub umieszczenie.
Sprawdź, czy awaria występuje w komponencie, podajniku, dyszy, głowicy lub partii materiału.
Sprawdź indeksowanie podajnika, kieszeń taśmy, ścieżkę taśmy przykrywającej i napięcie szpuli.
Sprawdź rozmiar dyszy, czystość, zużycie i linię bazową podciśnienia.
Przejrzyj obraz z kamery, oświetlenie, bibliotekę pakietów, polaryzację i tolerancję rozpoznawania.
Porównaj partię materiału, historię przechowywania, kontrolę ESD i warunki obsługi.
Zmień jedną zmienną na raz i zapisz wynik.
Poszerzenie tolerancji widzenia może zmniejszyć liczbę alarmów, ale może również pozwolić na minięcie złego umieszczenia lub niewłaściwej orientacji. Bezpieczniejszą metodą jest najpierw potwierdzenie rzeczywistej zmienności komponentu, a następnie dostosowanie tolerancji jedynie w ramach wymagań jakościowych. Ogólne referencje dotyczące wykonania, takie jak IPC-A-610, pomagają zespołom produkcyjnym zachować spójność języka kontroli i oceny akceptowalności.
Rejestry odrzuceń powinny stać się narzędziem doskonalenia procesów. Fabryka może śledzić odrzucenie według numeru części, podajnika, dyszy, głowicy, zmiany biegów, produktu i partii materiału. Z biegiem czasu dane te pokazują, który pakiet wymaga lepszej strategii dysz, który podajnik wymaga konserwacji i który dostawca materiałów zapewnia większą różnorodność.
ICT zapewnia kompleksowe rozwiązania SMT dla producentów elektroniki, obejmujące planowanie linii, sprzęt SMT, instalację, szkolenia, wsparcie procesów i obsługę posprzedażną. Kiedy klienci spotykają się z powtarzającymi się odmowami, ICT mogą pomóc w przeglądzie całego łańcucha produkcyjnego, zamiast patrzeć tylko na jedną stronę alarmów. Aby uzyskać szersze ramy diagnostyczne, czytelnicy mogą również zapoznać się z tym przewodnikiem dotyczącym rozwiązywania problemów typu pick and place SMT.
Odrzucenie komponentu SMT jest objawem, który należy prześledzić dokładnie aż do etapu awarii.
Indeksowanie podajnika, stan kieszeni taśmy i łuszczenie się taśmy zabezpieczającej to najczęstsze przyczyny.
Rozmiar dyszy, jej zużycie, zanieczyszczenie, nieszczelność podciśnienia i wysokość pobierania silnie wpływają na odrzucanie.
Odrzucenie wzroku często wynika z oświetlenia, kontrastu, danych bibliotecznych, polaryzacji lub zmienności opakowania.
Nie należy ignorować obsługi materiałów, kontroli wilgoci, kontroli ESD i zmienności partii.
Najlepszym sposobem na zmniejszenie współczynnika odrzuceń typu „wybierz i umieść” jest wprowadzenie jednej kontrolowanej zmiany na raz i zapisanie wyniku.
Stabilny proces SMT buduje się dzięki obserwacji pacjentów, czystym danym i dobrym nawykom produkcyjnym. Kiedy odrzucenie staje się częste, właściwą reakcją nie jest panika ani przypadkowe dostosowanie. Jest to jasna ścieżka przyczyny źródłowej, która chroni zarówno wydajność, jak i jakość.
Nie ma uniwersalnego normalnego współczynnika odrzuceń, ponieważ zależy on od rozmiaru komponentu, rodzaju opakowania, stanu maszyny, jakości podajnika, szybkości produkcji, opakowania materiału i asortymentu produktów. Linia umieszczająca wiele małych elementów pasywnych będzie miała inny profil ryzyka niż linia umieszczająca większe złącze lub układ scalony. Zamiast gonić za jedną stałą liczbą, fabryki powinny ustalić normalny poziom bazowy dla każdego produktu i rodziny opakowań. Jeżeli po zmianie partii materiału, zmianie podajnika, zmianie dyszy lub aktualizacji programu szybkość nagle wzrośnie powyżej linii bazowej, zespół powinien natychmiast zbadać sprawę.
Małe komponenty mają mniejszą powierzchnię pobierania i są bardziej wrażliwe na położenie kieszeni na taśmę, ładunek statyczny, rozmiar dyszy, wysokość pobierania i wyciek powietrza. Bardzo małe przesunięcie podajnika może spowodować, że dysza uchwyci się blisko krawędzi elementu, a nie w jego środku. Element może unosić się pod kątem, obracać się pod kamerą lub spadać podczas ruchu głowy. W przypadku małych opakowań szczególnie ważna jest stabilna prezentacja podajnika i czysty stan dysz.
Tolerancję wzroku należy dostosować dopiero po sprawdzeniu przyczyn fizycznych i związanych z danymi. Jeśli komponent jest naprawdę dobry, a biblioteka pakietów jest zbyt rygorystyczna, prawidłowe może być dokładne dostosowanie tolerancji. Jeśli jednak komponent jest przechylony z powodu słabego odbioru lub jeśli biblioteka ma nieprawidłowy znak polaryzacji, szersza tolerancja tylko ukrywa problem. Może to pozwolić na złe umieszczenie w produkcji i spowodować większe straty na dalszym etapie produkcji.
Praktyczną metodą jest sprawdzenie, czy problem dotyczy podajnika, czy dyszy. Jeśli ten sam element ulegnie awarii tylko w jednym gnieździe podajnika, sprawdź kalibrację podajnika, indeksowanie, ścieżkę taśmy i stan kieszeni. Jeśli inny element ulegnie awarii z tą samą dyszą, sprawdź zużycie dyszy, zanieczyszczenie, zablokowanie i wyciek podciśnienia. Jeśli problem występuje po jednej rolce materiału w różnych podajnikach, przyczyną może być opakowanie materiału lub zmiana partii.
Wsparcie zewnętrzne jest przydatne, gdy odrzucenie utrzymuje się po podstawowej kontroli podajnika, dyszy, podciśnienia, wzroku i programu. Jest również pomocny podczas wprowadzania nowego produktu, przenoszenia maszyn, modernizacji linii lub powtarzających się niestabilności jakości. Doświadczony dostawca rozwiązań SMT może wspólnie sprawdzić stan maszyny, konfigurację podajnika, bibliotekę pakietów, obsługę materiałów, wyważenie linii, szkolenie operatorów oraz wpływ procesu na wcześniejszym i dalszym etapie. To szersze spojrzenie często pozwala znaleźć przyczyny, których nie da się wyświetlić na pojedynczym ekranie alarmu.
