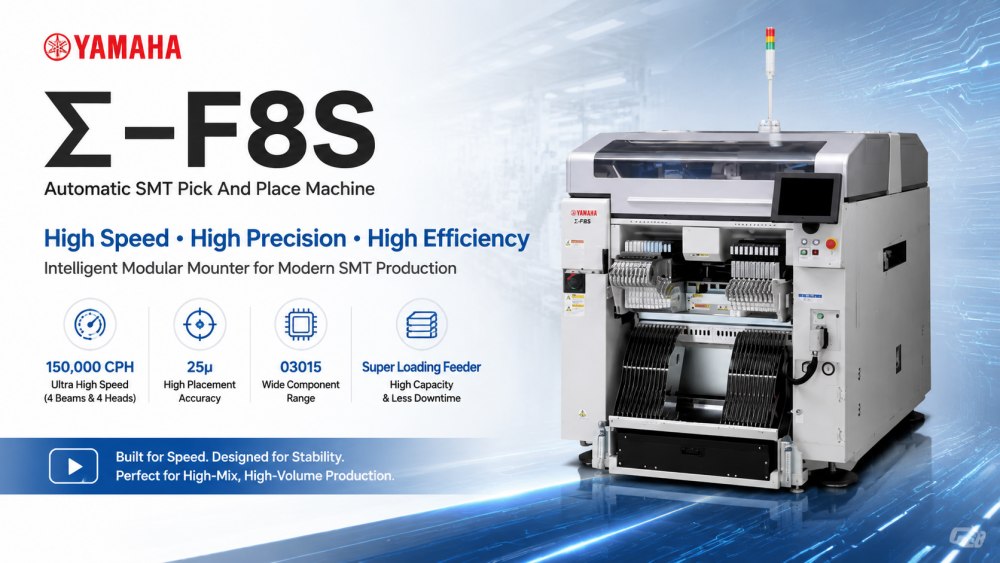

Σ-F8S
Yamaha
| Ilość： | |
|---|---|
Yamaha Σ-F8S została stworzona z myślą o nowoczesnej produkcji elektroniki, która wymaga jednocześnie szybkości, dokładności i stabilności. Jest to modułowy system pick and place SMT, zaprojektowany do obsługi montażu płytek PCB o dużej gęstości przy zachowaniu stałej wydajności. Maszyna została zaprojektowana do obsługi środowisk produkcyjnych o dużym zróżnicowaniu, przy jednoczesnym zachowaniu dużej przepustowości.
Dzięki zaawansowanemu sterowaniu ruchem i zoptymalizowanej architekturze podajnika Σ-F8S może obsługiwać złożone układy komponentów i szybkie przełączanie produkcji. Jest szeroko stosowany w elektronice użytkowej, tablicach kontrolnych samochodów, produkcji diod LED i elektronice przemysłowej. System pomaga producentom zmniejszyć wąskie gardła w produkcji i poprawić ogólną wydajność fabryki.
Σ-F8S został zaprojektowany tak, aby zapewniać niezwykle dużą prędkość umieszczania przy jednoczesnym zachowaniu stabilnej dokładności. Jego wielobelkowa struktura i zoptymalizowany system sterowania ruchem zapewniają płynną pracę nawet przy produkcji pod dużym obciążeniem. Pozwala to producentom znacznie zwiększyć wydajność bez utraty jakości, szczególnie w środowiskach SMT o dużej objętości.
W maszynie zastosowano system głowicy obrotowej z napędem bezpośrednim, aby poprawić szybkość reakcji i precyzję umieszczania. Zmniejsza to straty mechaniczne i zwiększa długoterminową stabilność. Minimalizuje również wibracje podczas pracy, zapewniając stałą dokładność podczas obsługi małych i wrażliwych komponentów, takich jak chipy 0201 i układy scalone o drobnej podziałce.
Σ-F8S integruje inteligentny system podajników, który obsługuje zasilanie komponentów o dużej wydajności. Zmniejsza to konieczność ręcznej interwencji i poprawia ciągłą zdolność produkcyjną. System zaprojektowano tak, aby minimalizować przestoje podajnika, umożliwiając płynniejszą zmianę materiałów i lepsze planowanie produkcji w przypadku produkcji o dużym zróżnicowaniu.
Konstrukcja maszyny jest zoptymalizowana do pracy ciągłej. Nawet podczas długich cykli produkcyjnych utrzymuje stabilną dokładność i powtarzalność pozycjonowania. Dzięki temu nadaje się do fabryk, które wymagają masowej produkcji 24 godziny na dobę, 7 dni w tygodniu, przy minimalnych przerwach i stałej jakości produktów.
Głowica obrotowa z napędem bezpośrednim „rozwiązanie 1-głowicowe” zapewnia wysoką dokładność przy dużych prędkościach.
Najszybsza prędkość w swojej klasie! Wytwarza 150 000 CPH przy 4 belkach i 4 głowicach.
Znacząco skrócony czas przestojów konserwacyjnych dzięki wymiennym obsadom dysz i silnikom z napędem liniowym.
Podajnik superzaładowczy całkowicie wprowadza innowacje w zakresie dostarczania komponentów, eliminując przestoje w celu uzupełnienia podajnika.
| Specyfikacja
| 项目 | 规格参数 |
|---|---|
| Model | Sigma Σ-F8S |
| Odpowiednia płytka drukowana (jednopasmowa) | L330 × W250mm do L50 × W50mm (Opcja: L381 × W510mm do L50 × W50mm) |
| Odpowiednia płytka drukowana (dwupasmowa) | Dł. 330 × szer. 250 mm do dł. 50 × szer. 50 mm |
| Głowica / odpowiednie komponenty (głowica szybkobieżna) | 0201 CHIP do 4,3 × 3,4 mm, wysokość 2,0 mm lub mniej |
| Głowica / odpowiednie komponenty (głowica wielofunkcyjna) | 03015 CHIP do kwadratu 33 mm, wysokość 12,7 mm lub mniej |
| Możliwość montażu | Specyfikacja szybkiej głowicy × 4: 150 000 CPH (dwutorowa) 136 000 CPH (jednotorowa) Szybka głowica: 0201/03015: ±25 μm (3σ) (140 000 CPH) 0402/0603: ±36 μm (3σ) (150 000 CPH) |
| Liczba typów komponentów | Maks. 80 typów (konwersja na podajnik taśmy 8mm) |
| Zasilacz | 3-fazowy prąd przemienny 200 V ±10% 50/60 Hz |
| Źródło zasilania powietrzem | 0,45 do 0,69 MPa (4,6 do 7 kgf/cm²) |
| Wymiar zewnętrzny | Dł. 1280 × szer. 2240 × wys. 1450 mm (bez wystających elementów) |
| Waga | Około. 1940 kg |
| Lista wyposażenia linii SMT
ICT zapewnia pełne fabryczne rozwiązania SMT, w tym planowanie linii, projektowanie układu, instalację, debugowanie i szkolenie operatorów. Pomaga to klientom zbudować stabilny, skalowalny i wysoce zautomatyzowany system produkcyjny odpowiedni do globalnych potrzeb w zakresie produkcji elektroniki.
| Film o sukcesie klienta
ICT z sukcesem dostarczyło pełną linię produkcyjną SMT do klienta w Kazachstanie do produkcji zasilaczy. Linia produkcyjna obejmowała ładowarkę SMT, automatyczną drukarkę pasty lutowniczej, maszynę do umieszczania SMT, piec rozpływowy, system przenośników SMT i sprzęt do kontroli AOI offline.
Nasi inżynierowie Andy i Billy zostali wysłani do fabryki klienta w celu instalacji i szkolenia. Wspierali konfigurację maszyny, kalibrację procesu i wskazówki dla operatora, aby zapewnić płynne uruchomienie produkcji. Po uruchomieniu klientowi udało się osiągnąć stabilną produkcję masową i potwierdzić niezawodne działanie całej linii SMT.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia pełne wsparcie serwisowe dla linii produkcyjnych SMT, w tym instalację, pomoc w programowaniu, szkolenie operatorów i zdalne doradztwo techniczne. Nasz zespół inżynierów wspiera klientów na etapach rozruchu produkcji i ciągłej pracy.
Zapewniamy również optymalizację procesów SMT, planowanie układu fabryki i doradztwo w zakresie poprawy wydajności. Szkolenie ma na celu pomóc operatorom szybko zrozumieć działanie maszyny, konserwację i rozwiązywanie problemów, zapewniając stabilną, długoterminową zdolność produkcyjną.
| Informacje zwrotne od klientów
Klienci niezmiennie doceniają stabilność i wydajność systemów Yamaha SMT zintegrowanych przez ICT. Podkreślają płynną pomoc montażową, jasne wskazówki techniczne i szybką reakcję inżynierów podczas konfiguracji produkcyjnej.
Klienci doceniają także bezpieczne opakowanie, stabilną pracę maszyny i długoterminową niezawodność działania. Połączenie zaawansowanego sprzętu i profesjonalnej obsługi tworzy silne zaufanie i długoterminową współpracę na całym świecie.
| Certyfikaty i standardy
Wszystkie rozwiązania SMT dostarczane przez ICT spełniają międzynarodowe standardy produkcyjne. Nasze systemy posiadają certyfikaty CE, RoHS, ISO9001 i liczne patenty przemysłowe.
Certyfikaty te zapewniają stabilną jakość maszyn, bezpieczną pracę i zgodność z globalnymi wymaganiami dotyczącymi produkcji elektroniki, wspierając klientów na różnych rynkach na całym świecie.
| O firmie i fabryce ICT
ICT jest profesjonalnym dostawcą rozwiązań dla fabryk SMT, posiadającym duże możliwości w zakresie badań i rozwoju, produkcji i globalnego serwisu technicznego. Wspieramy klientów w ponad 80 krajach w różnych branżach elektronicznych.
Nasza fabryka przestrzega rygorystycznych standardów kontroli jakości, od zaopatrzenia w komponenty po końcowe testy maszyn. Dzięki ciągłemu rozwojowi i innowacjom obsługujemy ponad 1700 klientów na całym świecie, pomagając im budować wydajne, stabilne i inteligentne linie produkcyjne SMT do produkcji nowoczesnej elektroniki.
