YSM20R
Yamaha
| Ilość： | |
|---|---|

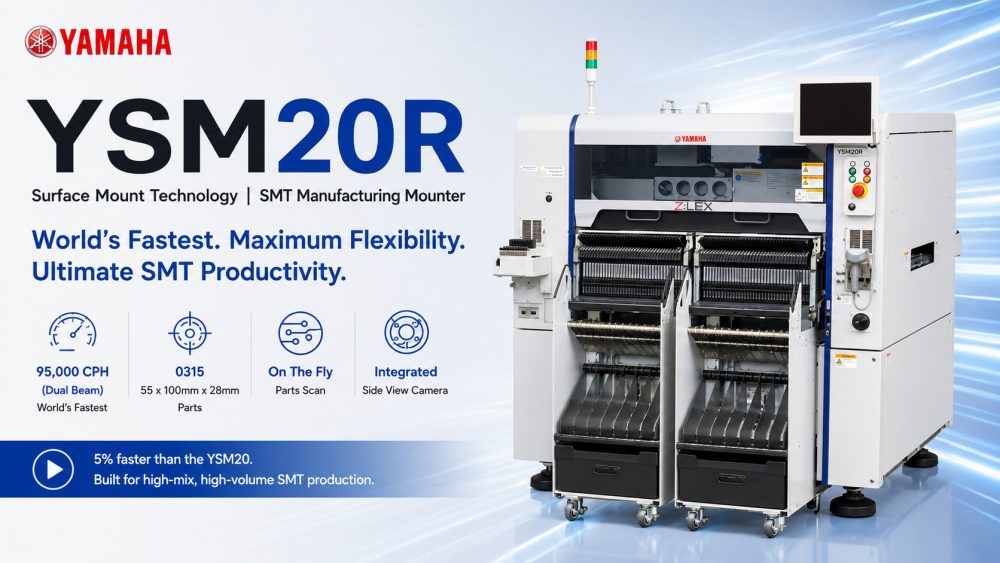

| Modułowy moduł do montażu chipów SMT YSM20R
YSM20R to modułowa maszyna typu pick-and-place SMT, zaprojektowana z myślą o masowej produkcji płytek PCB. Obsługuje operacje jedno- lub dwupasmowe, duże tablice i rozmieszczenie o dużej gęstości. Jego wszechstronne głowice i kamery szerokokątne skutecznie obsługują różne komponenty, od małych 0201 po duże 0315, zachowując jednocześnie wysoką dokładność i stabilność. Modułowa konstrukcja umożliwia elastyczny układ linii produkcyjnej i maksymalizuje wydajność.
| Cechy produktu
Podwójna wiązka i szybkie rozmieszczenie
Wyposażony w konstrukcję z podwójną wiązką, YSM20R umożliwia jednoczesną obsługę dwóch pasów, znacznie poprawiając przepustowość. Głowice o wysokiej precyzji osiągają prędkość do 95 000 cykli na godzinę, równoważąc prędkość z dokładnością.
Szeroka kompatybilność komponentów i płytek PCB
Obsługuje duże wymiary PCB: L810×W742 mm (pojedyncza linia) i L810×W356 mm (dwie linie), mieszcząc do 140 typów komponentów. Szerokie pole widzenia zapewnia precyzyjne rozmieszczenie w różnych układach PCB.
Praca non-stop i automatyczne ładowanie
Dzięki opcjonalnym podajnikom z automatycznym ładowaniem (ALF) i sekwencerom tac (ATS), YSM20R działa w sposób ciągły, bez zatrzymywania się na wymianę taśmy lub tac, redukując przestoje i utrzymując wysoką wydajność linii produkcyjnych.
| Specyfikacja
| Model | YSM20R - Z:LEX |
| Odpowiednia płytka drukowana | Jednopasmowy L810 x W490 do L50 x W50 Dwustopniowy Uwaga: Dla opcji 2-belkowej w osi X, tylko transport 1PCB: L810 x W490 do L50 x W50 Transport 2PCB: L380 x W490 do L50 x W50 |
| Możliwość montażu | 2-belkowa oś X: szybka, uniwersalna głowica (HM: High-speed Multi) x 2 95 000 cykli na godzinę (w optymalnych warunkach określonych przez Yamaha Motor) |
| Dokładność montażu | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (w optymalnych warunkach określonych przez firmę Yamaha Motor i przy zastosowaniu standardowych materiałów oceny) |
| Obowiązujące komponenty | Szybka głowica Multi (HM) UWAGA : 0201 do W55 x L100mm (rozpoznawanie indeksowania przekraczające W45mm), wysokość 15mm lub mniej Uwaga: Komponenty o wysokości 6,5mm lub większej lub komponenty o długości/szerokości 12mm lub większej wymagają opcjonalnej kamery wielofunkcyjnej. Prosimy o kontakt w celu uzyskania informacji dotyczących montażu komponentów 0201. Komponenty o nietypowych kształtach (FM: Elastic Multi): Głowica od 03015 do W55 x L100mm (rozpoznawanie indeksowane przekraczające W45mm), wysokość 28mm lub mniej |
| Liczba typów komponentów | Płyta stała: 140 typów (konwersja na podajnik taśmy 8 mm) Wymiana wózka podajnika: Maks. 128 typów (konwersja na podajnik taśmy 8 mm) Tace na 30 typów (typ stały: maksymalnie, gdy jest wyposażony w sATS30) i 10 typów (typ wózka: maksymalnie, gdy jest wyposażony w cATS10) |
| Zasilacz | 3-fazowy prąd przemienny 200/208/220/240/380/400/416 V ±10% 50/60 Hz |
| Źródło zasilania powietrzem | Czyste, suche powietrze o ciśnieniu 0,45 MPa lub większym |
| Wymiar zewnętrzny | Dł. 1374 x szer. 1857 x wys. 1445 mm |
| Waga | Około. 2050 kg |
* Specyfikacje i wygląd mogą ulec zmianie bez wcześniejszego powiadomienia.
* Aby uzyskać więcej informacji, skontaktuj się z ICT.
| Lista wyposażenia linii SMT
Σ-G5SⅡ jest powszechnie integrowany z kompletną linią produkcyjną SMT, obejmującą drukarkę pasty lutowniczej, system kontroli SPI, piec rozpływowy, maszynę kontrolną AOI i sprzęt do obsługi PCB. ICT zapewnia pełną integrację linii obejmującą SMT, DIP, powlekanie i inteligentne rozwiązania w zakresie automatyzacji fabryk, aby pomóc klientom budować wydajne i skalowalne systemy produkcyjne elektroniki na całym świecie.
ICT oferuje wiele modułów montażowych Yamaha SMT, w tym YSM10, YSM20, YSM40R, obejmujących małe płytki PCB i duże płytki o dużej gęstości. Wszystkie modele charakteryzują się modułową konfiguracją, szybkim rozmieszczeniem, szeroką kompatybilnością komponentów i wysoką precyzją działania, odpowiednią do różnorodnych wymagań linii produkcyjnych.
| Film o sukcesie klienta
W Kazachstanie firma ICT z sukcesem dostarczyła w pełni automatyczną linię produkcyjną SMT do produkcji zasilaczy. Inżynierowie zapewnili instalację i szkolenie na miejscu, zapewniając płynną produkcję. Linia obejmowała ładowarkę SMT, w pełni automatyczną drukarkę, piec rozpływowy, przenośnik SMT i inspekcję AOI offline.
Opinia klientów: „Wszystkie maszyny pochodzą z Chin ICT. Dziękujemy. Dobra jakość i cena. Dziękujemy Andy’emu i Billy’emu za zbudowanie tej linii. I przeszkolenie nas w zakresie obsługi tych maszyn. Dziękuję bardzo.”
| Wsparcie serwisowe i szkoleniowe
ICT dostarcza kompleksowe rozwiązania serwisowe i szkoleniowe. Inżynierowie mogą przeprowadzić rozruch na miejscu, udzielić wskazówek dotyczących instalacji i przeprowadzić szkolenie operacyjne, pomagając klientom w szybkim uruchomieniu systemu. Szkolenie obejmuje obsługę maszyn, optymalizację linii produkcyjnej i procedury konserwacji. Niezależnie od tego, czy chodzi o pojedyncze maszyny, czy o pełne konfiguracje fabryczne, ICT zapewnia responsywne, kompleksowe wsparcie techniczne.
| Pochwała klienta
Klienci chwalą inżynierów ICT za profesjonalizm, cierpliwość i szybkość reakcji. YSM20R i cała linia charakteryzują się doskonałą jakością, szybką dostawą i starannym opakowaniem. Klienci zgłaszają sprawne uruchomienie i skuteczne szkolenia, dzięki którym personel może efektywnie działać od pierwszego dnia.
| Nasza certyfikacja
YSM20R i cała linia produkcyjna ICT posiadają certyfikaty CE, RoHS i ISO9001, spełniając międzynarodowe standardy jakości. ICT posiada również autorskie patenty, zapewniające innowacyjny, stabilny i bezpieczny sprzęt dla klientów na całym świecie.
