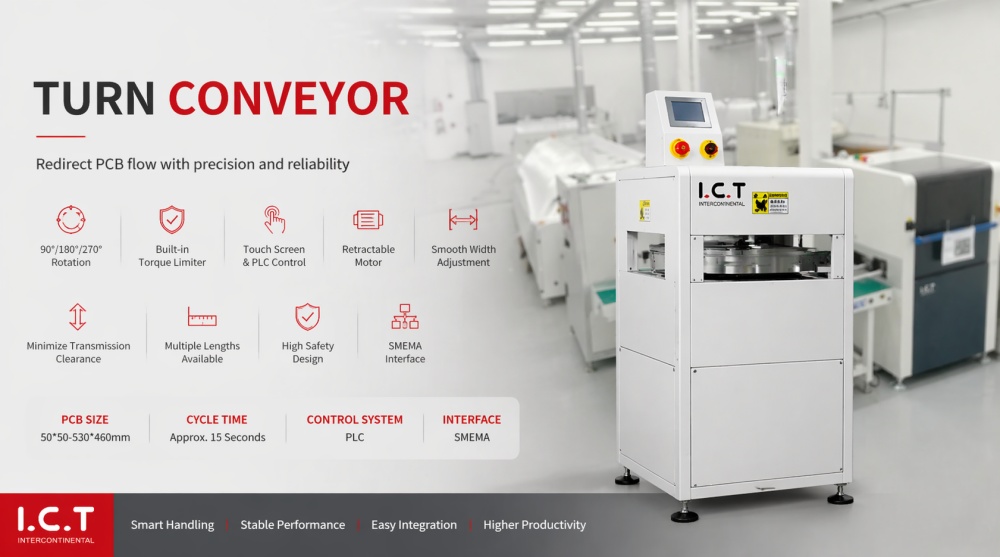

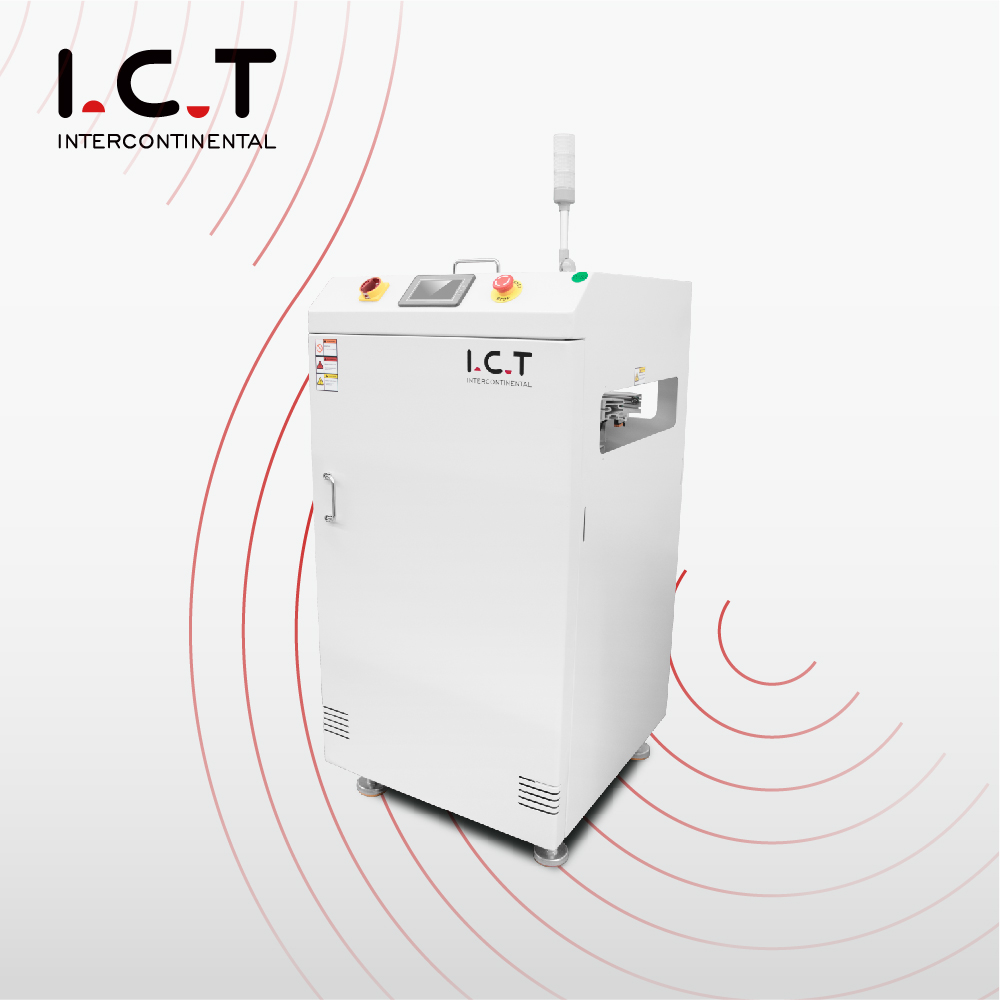

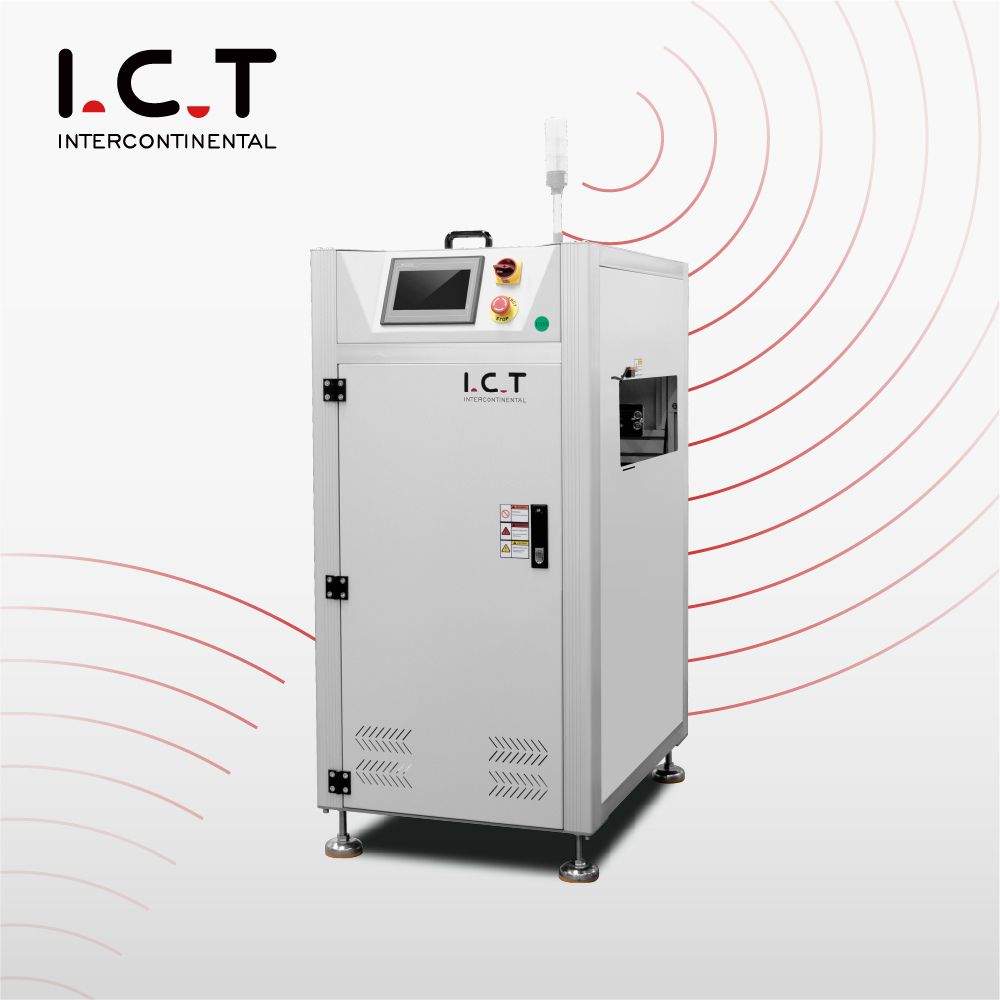

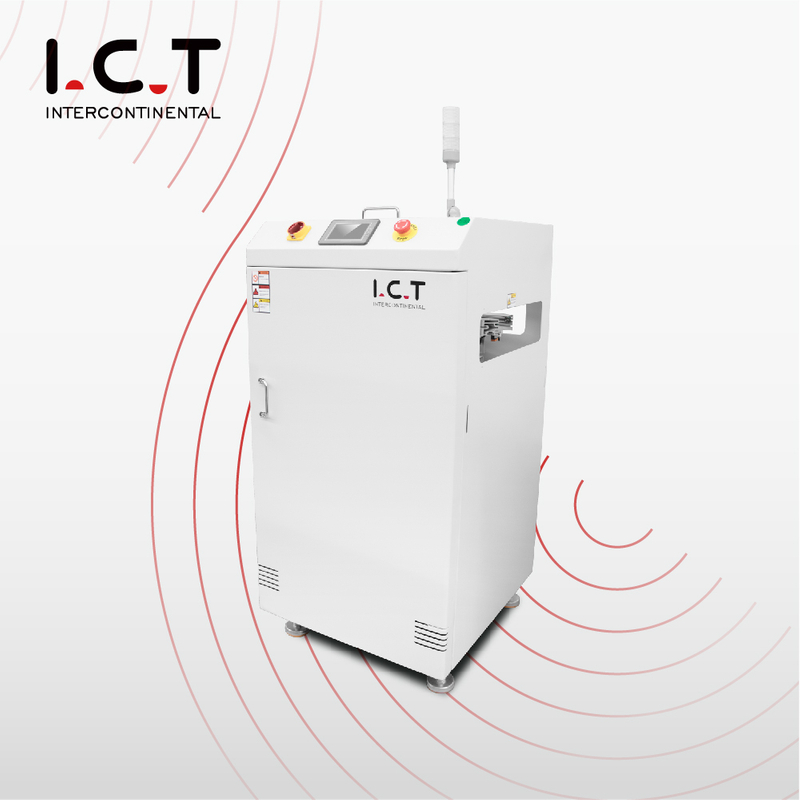

| Przenośnik obracający płytkę PCB SMT pod kątem 90 stopni
Przenośnik obracający płytki PCB SMT o kącie 90 stopni został zaprojektowany do płynnego przekierowywania płytek PCB w obrębie linii produkcyjnej SMT. Niezależnie od tego, czy obracasz płytki PCB o 90, 180 czy 270 stopni, zapewnia płynne przejścia pomiędzy różnymi kanałami produkcyjnymi. Wyposażony w regulowaną szerokość, może obsługiwać różne rozmiary PCB. Dzięki solidnej konstrukcji stalowej i kompatybilności z SMEMA, łatwo integruje się z zautomatyzowanymi liniami produkcyjnymi, redukując przestoje i zwiększając ogólną wydajność.
| Szczegółowe cechy produktu
A. Elastyczność kierunkowa zapewniająca efektywny przepływ PCB
Przenośnik ten umożliwia precyzyjne przekierowanie płytek PCB, ułatwiając płynne przejścia pomiędzy różnymi kanałami na linii produkcyjnej. Może obracać płytki PCB o 90, 180 lub 270 stopni, oferując elastyczność w dostosowaniu do konfiguracji produkcyjnej. Ta elastyczność kierunkowa jest niezbędna do optymalizacji układu linii SMT i poprawy ogólnej przepustowości.
B. Regulowana szerokość zapewniająca wszechstronność
Przenośnik obracający płytki PCB SMT o kącie 90 stopni jest wyposażony w regulowaną kontrolę szerokości, dzięki czemu jest wystarczająco wszechstronny, aby obsługiwać różne rozmiary płytek PCB. Niezależnie od tego, czy Twoja linia produkcyjna wymaga obsługi wąskich czy szerokich płytek PCB, przenośnik można wyregulować, aby zapewnić płynną i wydajną pracę, zapewniając optymalną wydajność dla różnych serii produkcyjnych.
C. Bezproblemowa kompatybilność z SMEMA
Ta maszyna jest w pełni kompatybilna ze standardami SMEMA, zapewniając płynną komunikację i integrację z innymi maszynami na linii produkcyjnej SMT. Niezależnie od tego, czy pracujesz z ładowarkami PCB, maszynami typu pick-and-place czy piecami rozpływowymi, przenośnik bezproblemowo pasuje do Twojego zautomatyzowanego systemu, pomagając usprawnić cały proces produkcyjny.
D. Niezawodna wydajność przy niewielkich kosztach konserwacji
Przenośnik obracający płytki PCB SMT o kącie 90 stopni został zaprojektowany z myślą o ciągłej, wydajnej pracy w wymagających środowiskach. Solidna konstrukcja zapewnia stabilną pracę, a funkcje wymagające niewielkiej konserwacji minimalizują przestoje. Dzięki odpornym na zużycie komponentom i łatwej w utrzymaniu konstrukcji zapewnia długoterminową niezawodność, utrzymując płynną pracę linii produkcyjnej.
Lampy inspekcyjne LED, metalowe przenośniki łańcuchowe i wentylatory jonizatorów są gotowe. Automatyczne silniki szerokości i sterowanie transportem segmentowym spełniają specjalne wymagania. Każda opcja jest w pełni przetestowana. Dzięki tym wyborom moduł ładujący magazynki smt mini pcb może dokładnie dopasować się do dowolnego układu SMT.
| Specyfikacja
| Specyfikacja | Model TC350 | Model TC460 |
|---|---|---|
| Wymiar (mm) | 7007301200 | 8008001200 |
| Rozmiar PCB (mm) | 5050400*350 | 5050530*460 |
| Czas cyklu | Około. 15 sekund | Około. 15 sekund |
| Typ paska | Pas okrągły lub pas spłaszczony | Pas okrągły lub pas spłaszczony |
| System sterowania | PLC | PLC |
| Moc | MAX 250 VA | MAX 250 VA |
| Wysokość transportowa | 900 ± 20 mm (lub określony klient) | 900 ± 20 mm (lub określony klient) |
| Kierunek PCB | L do R lub R do L | L do R lub R do L |
| Komunikacja | SMEMA dla wejść i wyjść | SMEMA dla wejść i wyjść |
| Zasilanie | 1 faza AC 220 V 50/60 Hz (opcja: 110 V do 380 V) | 1 faza AC 220 V 50/60 Hz (opcja: 110 V do 380 V) |
| Waga | 170 kg | 220 kg |
| Opcja | Automatyczna regulacja szerokości | Automatyczna regulacja szerokości |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii SMT
Dostarczamy inteligentną linię montażową SMT , która zapewnia w pełni automatyczną, szybką i niezwykle niezawodną produkcję PCBA. Nasza sprawdzona konfiguracja zaczyna się od modułu rozładowującego PCB, przechodzi do precyzyjnej automatycznej drukarki w celu idealnego nałożenia pasty lutowniczej, jest kontynuowana przy użyciu maszyn LED SMT w celu dokładnego rozmieszczenia komponentów, przechodzi przez próżniowe lutowanie rozpływowe w celu uzyskania mocnych połączeń lutowniczych, a kończy na maszynie testującej AOI w celu wykrycia wszelkich defektów. Każda maszyna komunikuje się bezproblemowo, zmniejszając nakład pracy i zwiększając wydajność już przy pierwszym przejściu. To kompletne rozwiązanie spełnia standardy branży motoryzacyjnej, medycznej, konsumenckiej i LED, utrzymując jednocześnie niskie koszty operacyjne i wyjątkowo wysoki czas sprawności
| Historia sukcesu klienta — pomyślna dostawa linii SMT w Niemczech

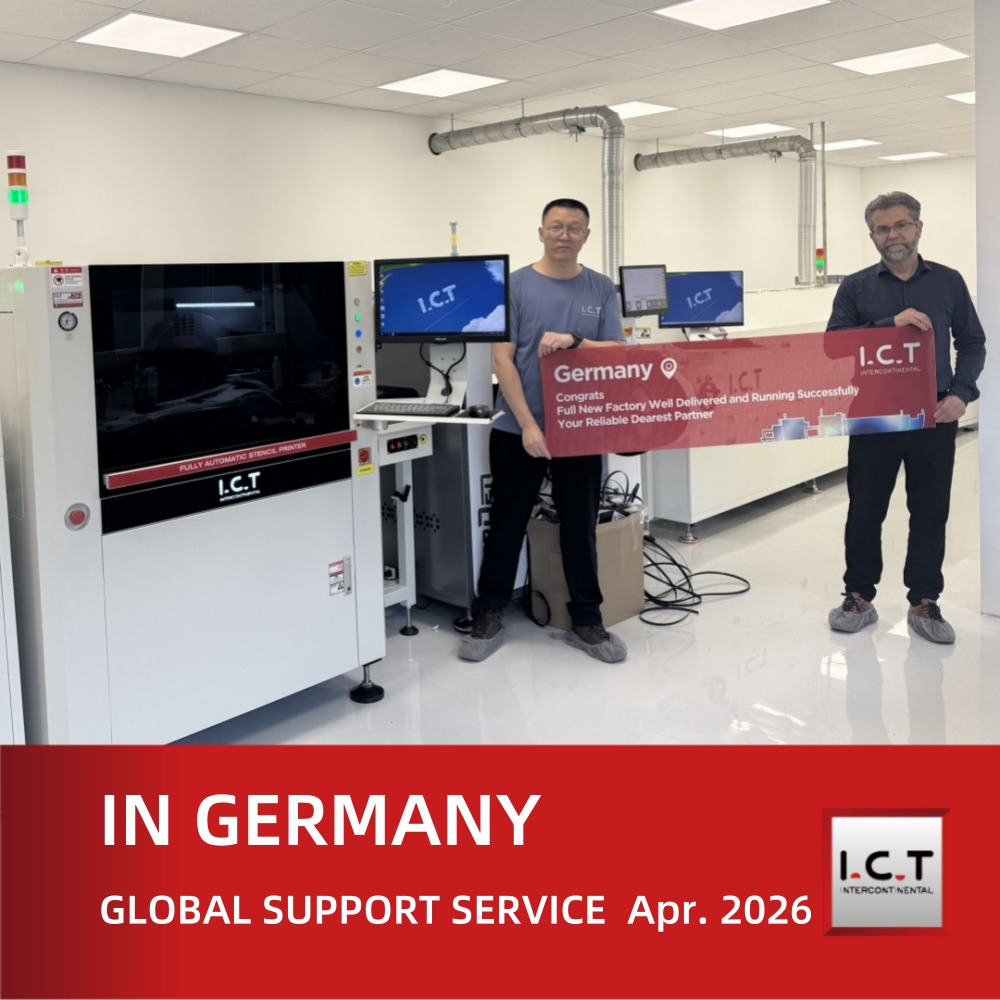

ICT dostarczyło w pełni zautomatyzowaną linię produkcyjną SMT do klienta z branży LED w Niemczech w kwietniu 2026 r. Nasz zespół inżynierów zapewnił wsparcie techniczne na miejscu, w tym instalację i szkolenie całej linii, która obejmowała przenośnik obracający płytki PCB SMT pod kątem 90 stopni, maszyny typu pick-and-place, sprzęt do szablonowania i piece rozpływowe. Klient zaobserwował znaczny wzrost wydajności produkcji i zmniejszenie opóźnień operacyjnych po instalacji.
| Wsparcie i szkolenia na miejscu
ICT świadczy usługi instalacyjne i szkoleniowe na miejscu, aby zapewnić płynną integrację przenośnika obracającego płytkę PCB SMT pod kątem 90 stopni z linią produkcyjną. Nasi inżynierowie przeprowadzą Cię przez konfigurację i przeprowadzą praktyczne szkolenie, aby zapewnić Twojemu zespołowi skuteczną obsługę i konserwację sprzętu. Oferujemy również całodobową zdalną pomoc techniczną, aby rozwiązać wszelkie mogące się problemy, zapewniając minimalne zakłócenia w produkcji.
| Pochwała klienta
„Inżynierowie ICT wykazali się niewiarygodnym profesjonalizmem podczas instalacji naszego nowego sprzętu do obsługi płytek PCB. Przenośnik obracający płytki PCB SMT o kącie 90 stopni usprawnił przepływ naszej linii produkcyjnej i znacznie skrócił przestoje. Ich szybka reakcja na nasze zapytania i doskonałe opakowanie sprzętu również zostały wysoko ocenione.” – Zadowolony klient z branży motoryzacyjnej.
| Globalne certyfikaty i standardy jakości
Przenośnik obrotowy płytek PCB SMT firmy ICT o kącie 90 stopni posiada certyfikat zgodności z normami branżowymi, takimi jak CE, RoHS i ISO9001. Certyfikaty te zapewniają, że nasz sprzęt spełnia wysokie standardy jakości, bezpieczeństwa i ochrony środowiska, zapewniając niezawodne i zgodne rozwiązanie dla Twojej linii produkcyjnej.
| O ICT i naszych możliwościach produkcyjnych
ICT jest światowym liderem w dostarczaniu wysokiej jakości rozwiązań SMT i DIP. Dzięki ponad 20-letniemu doświadczeniu specjalizujemy się w projektowaniu i produkcji zaawansowanych urządzeń dla przemysłu elektronicznego. Nasze zakłady produkcyjne są wyposażone w najnowocześniejsze technologie i utrzymujemy rygorystyczne standardy kontroli jakości, aby zapewnić najwyższy poziom wydajności i niezawodności. Obsługując klientów w ponad 70 krajach, dostarczamy dostosowane do indywidualnych potrzeb rozwiązania, które optymalizują wydajność produkcji w różnych branżach.
