| Przegląd drukarki PCB SMT
Niezawodna automatyczna drukarka pasty lutowniczej dla linii SMT
Ta drukarka PCB SMT firmy ICT jest łatwa w obsłudze i zapewnia doskonałe wyniki w pracy SMT. Nakłada pastę lutowniczą na płytki PCB z dużą precyzją. Maszyna charakteryzuje się szybkim, 7-sekundowym czasem wydruku. Powtarza pozycje z dokładnością ±0,01 mm. Funkcje automatyczne obejmują kontrolę PCB, ustawienie ciśnienia, drukowanie i czyszczenie szablonu. Części pochodzą od dobrych marek, takich jak Panasonic. Pasuje do Przemysłu 4.0 i MES w zakresie danych na żywo. Dobry do elektroniki, samochodów i diod LED. Ogranicz pracę ręczną i odpady. Połącz się z innymi maszynami poprzez SMEMA. ICT testuje wszystko ciężko i pomaga na całym świecie. Zacznij od czegoś małego lub przejdź na dużą skalę dzięki tej automatycznej drukarce SMT.
| Funkcja
Głowica drukująca wisi na mostku łukowym. Każdą ssawę sterują dwoma silnikami. Ciśnienie utrzymuje się nawet od 0 do 15kg. Prędkość wynosi od 10 do 200 mm na sekundę. Dokładność uderza ± 0,025 mm. Kąty można ustawić na 45, 55 lub 60 stopni. Działa na lut lub klej. Informacje zwrotne utrzymują idealny kształt pasty. Żadnych smug i dodatkowej pasty. Dzięki temu drukarka pasty lutowniczej SMT będzie działać czysto i szybko każdego dnia.
Pasy przesuwają płytki PCB z prędkością do 1500 mm na sekundę. Silnik zatrzymuje je dokładnie. Żadnych przyklejonych desek. Zaciski boczne i podciśnienie trzymają mocno. PCB i szablon są gładkie w dotyku. Wysokość wynosi 900 mm plus minus 20. Idź od lewej do prawej lub w obie strony. Kołki i bloki naprawiają wypaczenie poniżej 1%. Stół podnośny automatycznie ustawia wysokość. Zmień produkty w mniej niż 5 minut. Części wymagające niewielkiej pielęgnacji wytrzymują długo. Doskonały do nieprzerwanych linii drukarek lutowniczych SMT.
Wybierz czyszczenie na sucho, na mokro, odkurzaj lub czyść ręcznie. Część CCD oddziela się od czystego obszaru. Spray jest równy od góry do dołu. Oprogramowanie oszczędza alkohol i papier. Mocny silnik dobrze ciągnie próżnię. Szablon pozostaje gotowy. Żadnych długich przystanków. Dzięki temu automatyczna drukarka pasty lutowniczej działa bez bałaganu i opóźnień.
| Specyfikacja
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Rozmiar ramki (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Rozmiar PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kierunek transportu | Lewe; Prawe lewą; Lewy lewic; Prawe prawe | ||
| System wsparcia | Magnetyczne pin/w górę tabeli/blok wsporniczy | ||
| System mocowania | Mocowanie boczne (dysza próżniowa, chowane automatycznie ciśnienie Z jest opcją) | ||
| Głowica drukarki | Dwie niezależne, napędzane silnikiem głowice drukujące | ||
| Typ ściągaczki | Stal nierdzewna (standard), tworzywo sztuczne | ||
| System czyszczenia | Suche, mokre, próżni | ||
| Kontrola | Kontrola 2D (standardowa) | ||
| Zasilacz | AC: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Metoda kontroli | Sterowanie komputerem | ||
| Wymiar (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Rozmiar ramki (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Rozmiar PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Wymiar (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii SMT

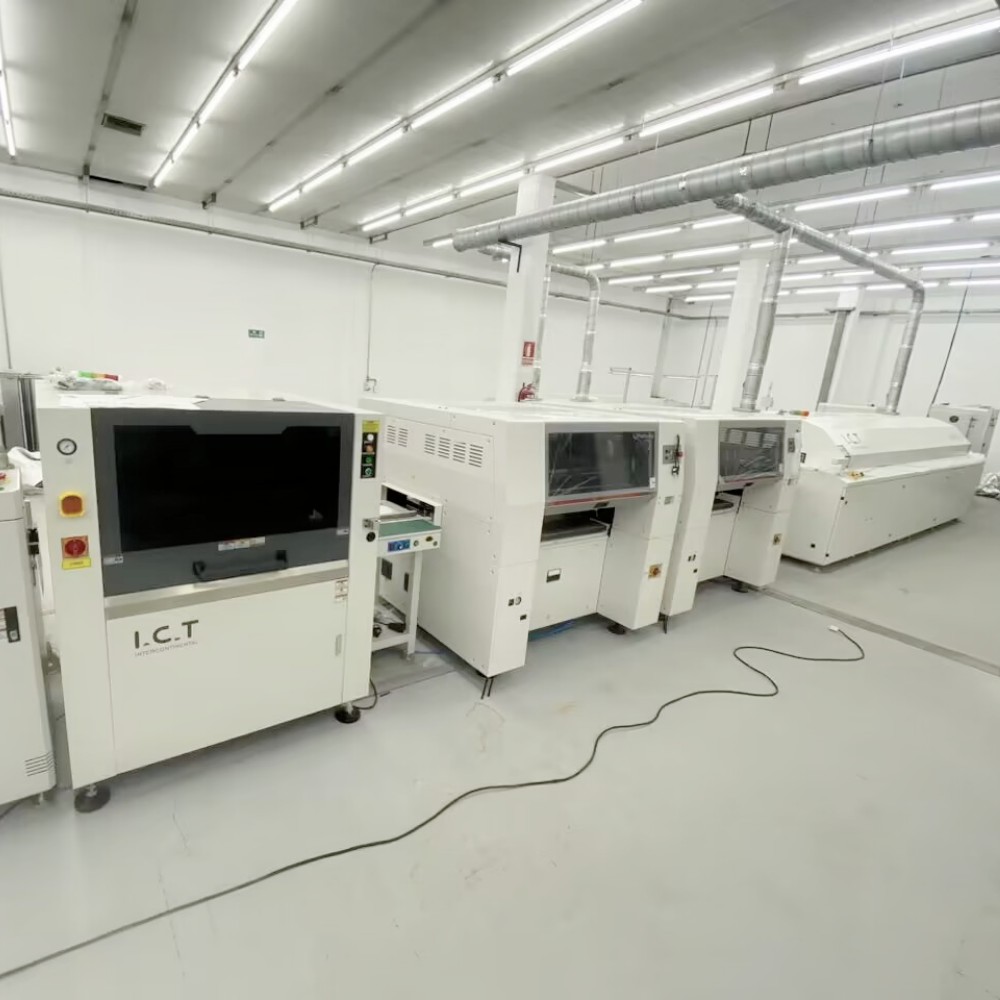

Nasza wysokiej jakości linia produkcyjna PCBA obejmuje zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Wybieraj i umieść maszynę | Precyzyjnie montuje komponenty na płytkach PCB. |
| ODWORNIK PIEKOWNIK | Topi lut, tworząc solidne połączenia. |
| Maszyna AOI | Sprawdza połączenia lutowane i wady umiejscowienia. |
| Maszyna SPI | Sprawdza wysokość i jakość pasty lutowniczej. |
| Sprzęt do identyfikowalności | Rejestruje i śledzi dane produkcyjne: Maszyna do znakowania laserowego / urządzenie do montażu etykiet / drukarka atramentowa |
| Film o sukcesie klienta
ICT wysłało inżynierów do Ameryki Północnej. Uruchomili dwie linie SMT dla producenta narzędzi kosmetycznych. Części obejmowały znacznik laserowy, drukarkę SMT z SPI, placery Panasonic, Heller Reflow, AOI, przenośniki, środek czyszczący PCBA i pudełko pasty lutowniczej. Zespół zainstalował, połączył oprogramowanie i przeszkolił personel. Szybko rozwiązano problemy. Linie działały z czasem pracy wynoszącym 99%. Kontrola zaliczona na czas. Klient wytwarza obecnie produkty przeznaczone do sprzedaży na całym świecie. Pokazuje umiejętności ICT w odległych instalacjach i pełnej pomocy.
| Wsparcie serwisowe i szkoleniowe
Pełne wsparcie i łatwe szkolenie
ICT zapewnia wszelką pomoc dla Twojej drukarki PCB SMT. Planujemy linie i montujemy na miejscu. Szkolenie ma charakter stacjonarny lub online. Nauczanie uruchamiania, naprawy i połączenia MES. Wsparcie 24/7 w oddziałach. Trzymaj części w pogotowiu i sprawdzaj je co roku. Napraw ryzyko i oszczędzaj pieniądze. Rozwijaj swój zespół, korzystając z naszego kompleksowego sposobu.
| Recenzje klientów
Klienci lubią naszą pracę. „Inżynierowie szybko naprawili drukarkę i dobrze się uczyli” – mówi europejski producent samochodów. Firma kosmetyczna z Ameryki Północnej: „Drukarka pasty lutowniczej SMT działa idealnie, bez przestojów.” Bezpieczne pakowanie: „Pudełka dotarły dobrze drogą morską”. Szybka pomoc: „Szybka odpowiedź, części tego samego dnia.” Budujemy zaufanie dzięki dobrej pracy.
| Certyfikaty i standardy
Sprawdzone znaki jakości
Posiadamy certyfikat CE gwarantujący bezpieczne użytkowanie. RoHS dla części zielonych. ISO9001 dla dobrej kontroli. Patenty na technologię drukowania, czyszczenia i przenoszenia. Wszyscy sprawdzają naszą pracę od początku do końca. Zaufaj tej drukarce PCB SMT w dowolnym miejscu.
| O firmie ICT i naszej fabryce SMT
Silny twórca rozwiązań SMT
ICT rozpoczęło się w 2012 roku. Obecnie 89 osób, 20 inżynierów. Powierzchnia 12 000 m². Osiem biur. Obsługuj ponad 1600 klientów w 72 krajach. Zrób własny projekt i wykonaj. Test rygorystyczny w fabryce w Dongguan. 48-godzinna praca i sprawdzanie precyzji. Fundusz o wartości 30 milionów dolarów. Rozwijaj się szybko dzięki uczciwym, prostym i otwartym sposobom. Lokalna pomoc dla potrzeb świata. Wielu z nas przeszło od zera do pełnych linii.
