ICT-5134
I.C.T
| Ilość： | |
|---|---|
| Drukarka pasty lutowniczej SMT w całości
Ta w pełni automatyczna drukarka pasty lutowniczej online wyznacza nowy standard w druku SMT dla producentów diod LED i elektroniki. Obsługuje płytki PCB od 50x50mm do 510x340mm z ramkami szablonowymi do 737x737mm. Drukarka pasty lutowniczej wykorzystuje cykl 7-sekundowy do dokładnego wydrukowania pasty lutowniczej z dokładnością do 0,025 mm. Funkcje takie jak automatyczna kalibracja PCB i regulowany nacisk belki ssącej sprawiają, że jest ona prosta w użyciu. Opcje czyszczenia obejmują tryby na sucho, na mokro i odkurzanie, aby zapewnić płynną pracę. Standardowa inspekcja 2D natychmiast wykrywa problemy. Ta drukarka pasty lutowniczej SMT, przeznaczona do telewizorów LED, oświetlenia i części pojazdów, obsługuje standardy SMEMA w celu łatwej integracji linii. Projekt ICT koncentruje się na szybkości i dokładności powtarzania wynoszącej ± 0,01 mm. Pasuje również do drukowania na kleju, pomagając zwiększyć wydajność fabryki. Dzięki silnikom Panasonic i japońskim czujnikom działa stabilnie podczas długich zmian. Wybierz tę w pełni automatyczną drukarkę pasty lutowniczej do diod LED, aby zmniejszyć ilość odpadów i podnieść jakość w swoim sklepie.
| Funkcja
System drukowania ICT-5134 wykorzystuje konstrukcję mostu łukowego z dwoma precyzyjnymi silnikami krokowymi zapewniającymi płynne ruchy rakla. Podwójne szyny ślizgowe utrzymują ściągaczkę stabilnie przed i po każdym wydruku. Podnoszenie śruby kulowej umożliwia precyzyjną kontrolę wysokości, a pneumatyczne wagi umożliwiają szybką wymianę szablonów. Taka konfiguracja zapewnia równomierne rozprowadzenie pasty lutowniczej na każdej płytce. Przy produkcji LED radzi sobie z gęstymi pastami bez smug. Niezależne silniki umożliwiają regulację prędkości od 10 do 200 mm/s i nacisku do 15 kg. Kąty takie jak 45° lub 60° odpowiadają różnym potrzebom szablonów. Informacje zwrotne w czasie rzeczywistym automatycznie równoważą ciśnienie, dzięki czemu wydruki pozostają spójne. System ten skraca czas konfiguracji i zwiększa wydajność na obciążonych liniach SMT. ICT testuje go pod kątem najwyższej powtarzalności, co czyni go niezawodnym wyborem w przypadku dużych serii.
System transportu w tej drukarce pasty lutowniczej przesuwa płytki PCB z prędkością do 1500 mm/s z dokładną kontrolą zatrzymania. Obsługuje przepływ od lewej do prawej lub od prawej do lewej, a także można wybrać zaciski boczne lub chwyty próżniowe. Przenośnik taśmowy zapobiega zakleszczeniom dzięki czujnikom antykolizyjnym w standardzie. Dzięki temu Twoja linia będzie działać bez przestojów. W przypadku różnorodnych tablic LED obsługuje grubości od 0,4 do 6 mm, z opcjami do 15 mm. Kierunki wejścia i wyjścia są elastyczne i pasują do każdego układu fabryki. Silniki zapewniają precyzyjną prędkość, dzięki czemu płyty układają się idealnie podczas drukowania. ICT dodaje funkcje bezpieczeństwa, aby chronić części podczas pracy z dużą prędkością. Ta konfiguracja dobrze łączy się z innym sprzętem SMT, dzięki czemu cały proces jest szybszy i bezpieczniejszy.
System wizyjny dopasowuje widoki z góry i z dołu z pełną regulacją światła dla wszystkich typów Mark. Działa na płytach cynowanych, miedzianych lub FPC, ze standardową inspekcją 2D w celu sprawdzenia pasty. Opcjonalna kontrola szablonu zapewnia dodatkową kontrolę jakości. Czyszczenie oddziela się od CCD bez zakłóceń, stosując tryby mokre, suche lub próżniowe. Specjalny wydech mocno zaciąga kurz, a spray czyści równomiernie od góry do dołu. Oprogramowanie śledzi zużycie alkoholu i papieru, aby oszczędzać materiały eksploatacyjne. Dzięki temu drukarka pasty lutowniczej jest czysta i gotowa, eliminując odpady w liniach LED. Konstrukcja ICT zapewnia wyraźny obraz nawet w ciemnych sklepach, pomagając wcześnie wykryć wady.
| Specyfikacja
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Rozmiar ramki (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Rozmiar PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kierunek transportu | Lewe; Prawe lewą; Lewy lewic; Prawe prawe | ||
| System wsparcia | Magnetyczne pin/w górę tabeli/blok wsporniczy | ||
| System mocowania | Mocowanie boczne (dysza próżniowa, chowane automatycznie ciśnienie Z jest opcją) | ||
| Głowica drukarki | Dwie niezależne, napędzane silnikiem głowice drukujące | ||
| Typ ściągaczki | Stal nierdzewna (standard), tworzywo sztuczne | ||
| System czyszczenia | Suche, mokre, próżni | ||
| Kontrola | Kontrola 2D (standardowa) | ||
| Zasilacz | AC: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Metoda kontroli | Sterowanie komputerem | ||
| Wymiar (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Rozmiar ramki (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Rozmiar PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Wymiar (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.

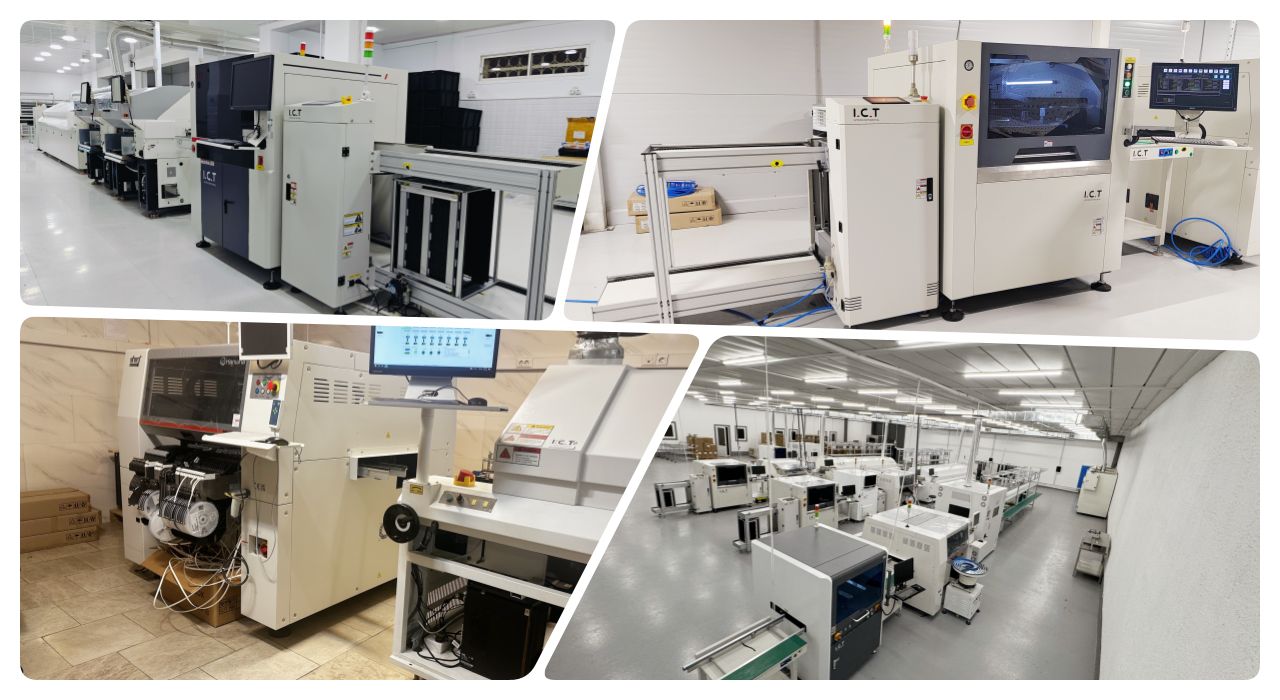

| Lista wyposażenia linii SMT

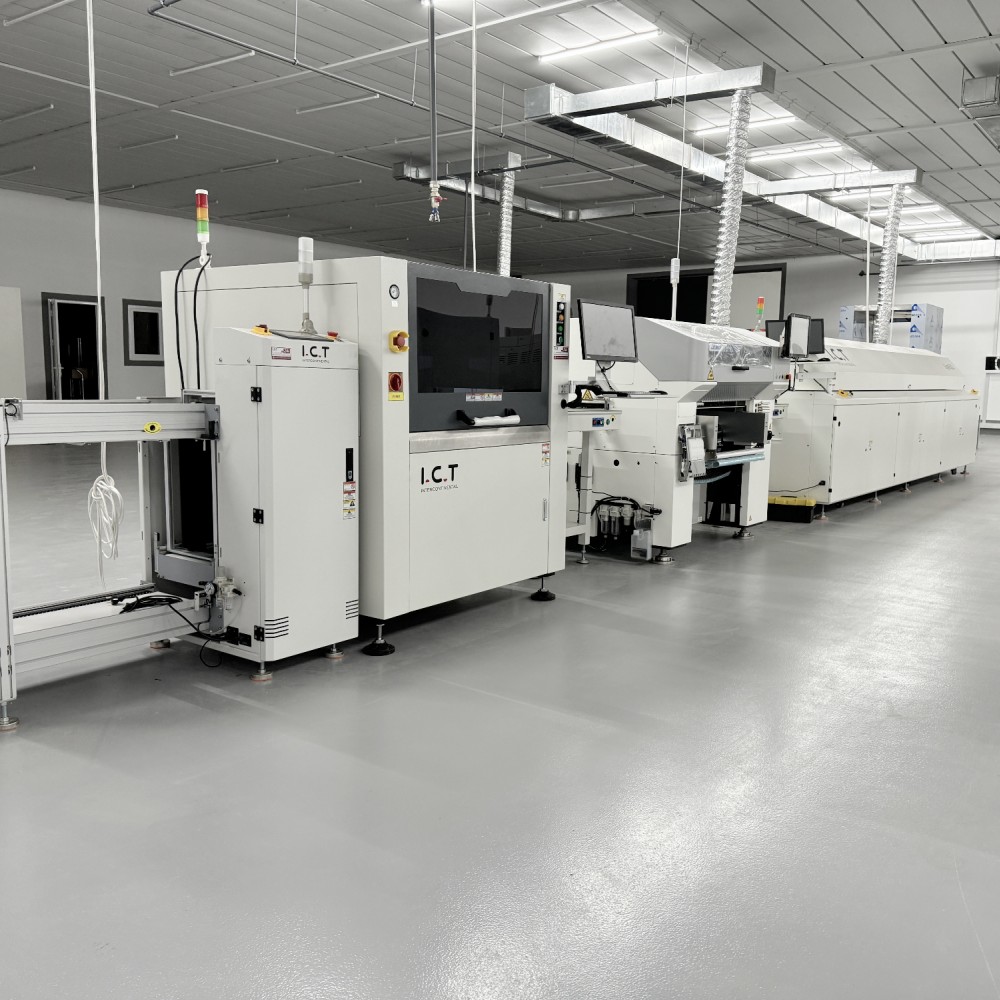

Nasza wysokiej jakości linia produkcyjna PCBA obejmuje zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Wybieraj i umieść maszynę | Precyzyjnie montuje komponenty na płytkach PCB. |
| ODWORNIK PIEKOWNIK | Topi lut, tworząc solidne połączenia. |
| Maszyna AOI | Sprawdza połączenia lutowane i wady umiejscowienia. |
| Maszyna SPI | Sprawdza wysokość i jakość pasty lutowniczej. |
| Sprzęt do identyfikowalności | Rejestruje i śledzi dane produkcyjne: Maszyna do znakowania laserowego / urządzenie do montażu etykiet / drukarka atramentowa |
| Film o sukcesie klienta
W czerwcu 2024 r. inżynierowie ICT udali się do Tadżykistanu, aby wesprzeć klienta LED w zakresie nowych linii. Klient zakupił dwie linie SMT, jedną linię DIP, jedną linię do powlekania, jedną linię dozowania i jedną linię do montażu żarówek LED. Film pokazuje, jak zespół bezpiecznie rozładowuje sprzęt, a następnie krok po kroku składa maszyny. Przeszkolili personel w zakresie konfiguracji, obsługi i ulepszeń zapewniających płynne działanie. Wkrótce linie produkowały żarówki, paski i panele LED o wysokiej jakości. W końcowych klipach klient chwali szybką instalację i wzrost wydajności. Usługa ta przekształciła ich fabrykę w centrum w pełni wyposażone w technologię LED, co dowodzi, że praktyczna pomoc ICT przynosi rzeczywiste rezultaty za granicą.
| Wsparcie serwisowe i szkoleniowe

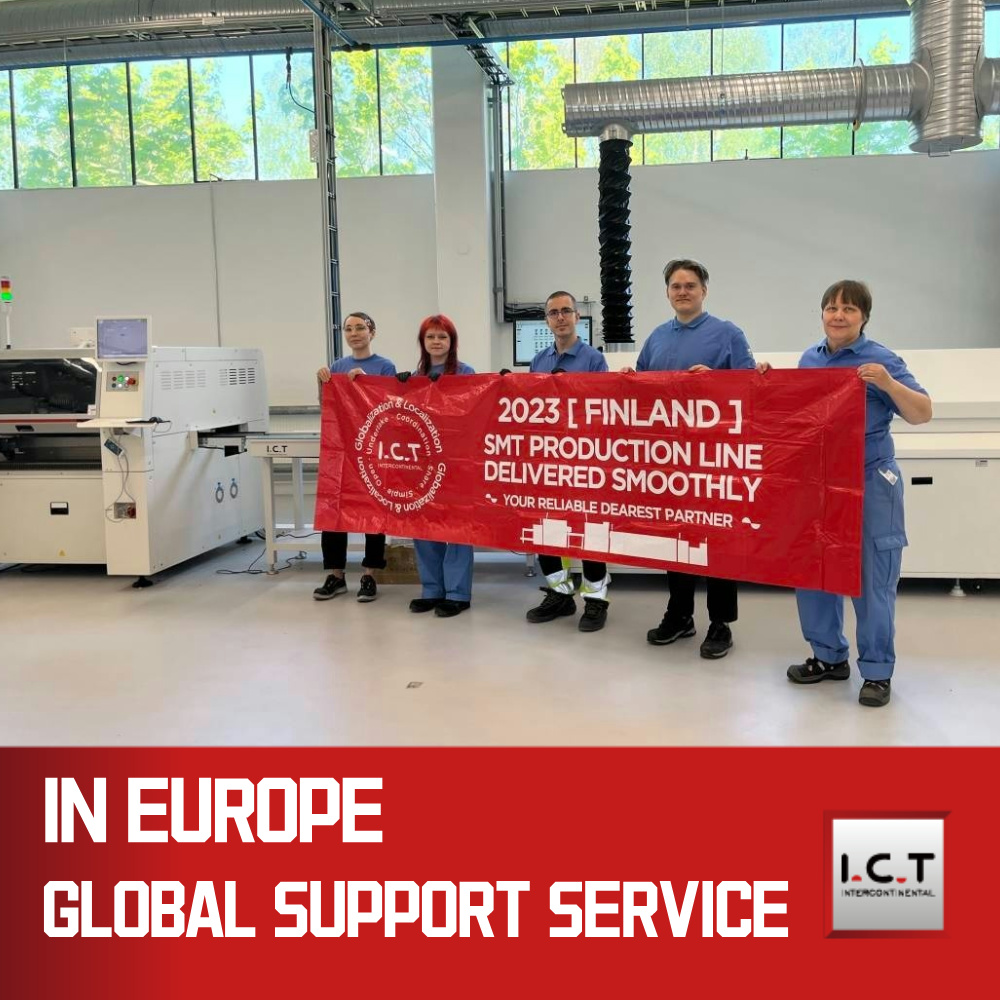

ICT oferuje pełną obsługę od instalacji po codzienną eksploatację, a inżynierowie, podobnie jak w Tadżykistanie, podróżują w celu naprawy na miejscu. Szkolimy Twój zespół w zakresie oprogramowania, bezpieczeństwa i ulepszeń zapewniających maksymalną wydajność. Zdalna pomoc za pośrednictwem wideo lub czatu szybko rozwiązuje problemy, 24 godziny na dobę, 7 dni w tygodniu. Części wysyłane są szybko z magazynów na całym świecie, a my planujemy coroczne kontrole, aby utrzymać najwyższą wydajność. W przypadku użytkowników drukarek pasty lutowniczej oferujemy integrację linii i opcje niestandardowe, takie jak automatyczne klejenie. Nasz cel: zero przestojów, więc możesz skupić się na produkcji. Dzięki ponad 20 inżynierom i 8 oddziałom dostosowujemy się do Twojego miejsca na całym świecie. Dołącz do ponad 1600 klientów, którzy zaufali naszemu prostemu, otwartemu wsparciu rozwoju.
| Referencje klientów
Klienci uwielbiają drukarkę pasty lutowniczej ICT ze względu na jej szybkość i łatwość napraw. „Inżynierowie w Tadżykistanie skonstruowali nasze linie LED w ciągu kilku dni — najlepsi profesjonaliści!”, mówi jeden z producentów diod LED. Kolejna uwaga: „Pakowanie było super bezpieczne; sprzęt dotarł idealnie, bez uszkodzeń”. W odpowiedzi: „Problem pojawił się w nocy; Twój zespół naprawił go do rana – uratował naszą zmianę!” Chwalą stabilne wydruki: „Dokładność 0,01 mm oznacza mniej poprawek, więcej sprzedaży”. Szybkie części i wskazówki sprawiają, że linie nucą. Te historie pokazują, dlaczego fabryki wybierają nas ze względu na niezawodną i przyjazną obsługę, która rozwija ich biznes.
| Certyfikaty i standardy
ICT posiada certyfikaty CE w zakresie bezpieczeństwa, RoHS w zakresie materiałów ekologicznych i ISO9001 w zakresie kontroli jakości. Posiadamy również patenty na kluczowe technologie, takie jak automatyczny balans ciśnienia. Dzięki temu nasza drukarka pasty lutowniczej spełnia globalne zasady dotyczące elektroniki. Surowe testy obejmują każdą część, od silników po oprogramowanie. To buduje zaufanie do Twoich produktów. Klienci w 72 krajach polegają na naszym certyfikowanym sprzęcie zapewniającym czystą i bezpieczną pracę. Co roku aktualizujemy standardy, aby wyprzedzić konkurencję.
| O firmie i fabryce ICT
Firma ICT, założona w 2012 roku, jest liderem rozwiązań SMT, zatrudniając 89 pracowników, w tym 20 inżynierów, na powierzchni 12 000 m². Zajmujemy się badaniami i rozwojem, produkcją i testowaniem we własnym zakresie w fabryce Dongguan, obsługując ponad 1600 klientów w 72 krajach. Szybki rozwój dzięki funduszowi o wartości 30 mln USD i 8 oddziałom. Rygorystyczne kontrole – takie jak raporty CeTaQ – zapewniają najwyższą jakość w ramach systemów ISO. Od planów zapotrzebowania po dostrojenie linii – zajmujemy się montażem PCBA, DIP i LED. Nasz otwarty zespół wygrywa na całym świecie, budując od 0 do pełnych fabryk. Wybierz nas jako sprawdzonych, bezproblemowych partnerów w dziedzinie elektroniki.
