| Zaawansowana automatyczna maszyna PCB AOI AI-5146W
ICT AI-5146W to najnowocześniejsza maszyna inspekcyjna online AOI przeznaczona do kontroli dwustronnej po lutowaniu THT. Wykorzystuje precyzyjne kamery kolorowe i algorytmy CNN do przechwytywania i przetwarzania obrazów płytek w czasie rzeczywistym, inteligentnie oceniając defekty, takie jak niewłaściwe części, brakujące komponenty lub odwrotna polaryzacja. Ta zautomatyzowana maszyna do kontroli optycznej zwiększa wydajność produkcji, obejmując linie bez zmian, oferując szybką lokalizację defektów i kontrolę nad linią produkcyjną. Dzięki funkcjom takim jak zdalne programowanie i raporty danych MES zapewnia identyfikowalność danych i niski poziom fałszywych alarmów. Idealna dla fabryk SMT, ta aoi-optyczna maszyna kontrolna obsługuje różne rozmiary i grubości płytek PCB, co czyni ją niezawodnym narzędziem do zapewniania jakości w produkcji elektroniki.
| Funkcja

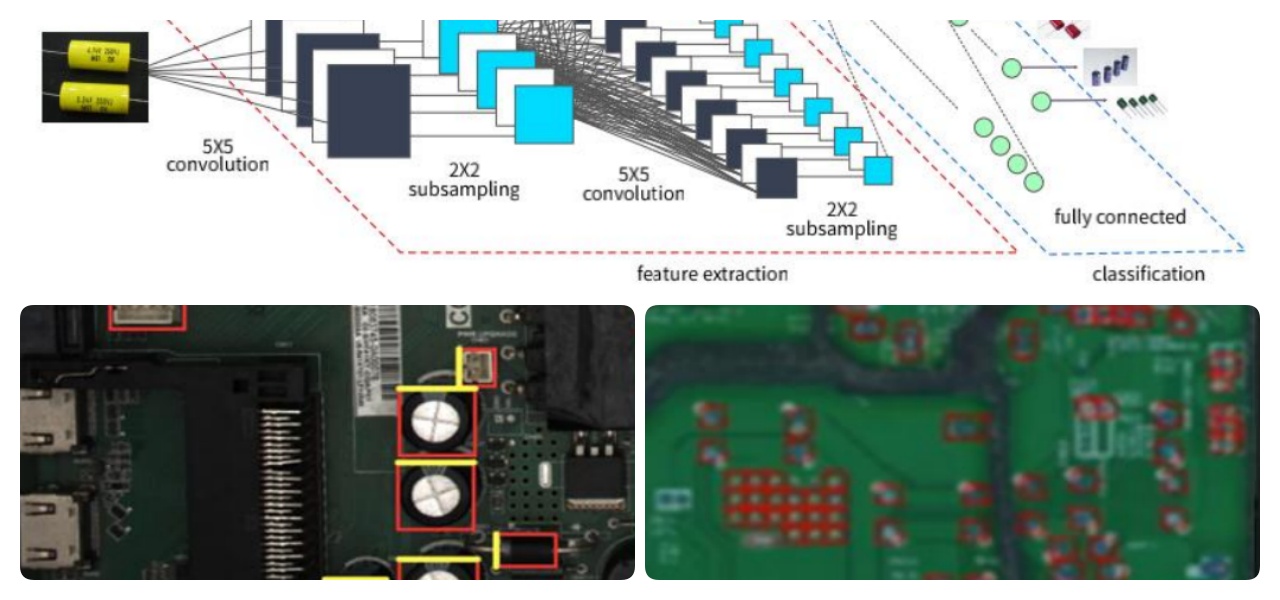

Algorytm głębokiego uczenia się
Automatyczna maszyna PCB AI-5146W wykorzystuje głębokie uczenie się za pośrednictwem CNN w celu optymalizacji dużych zbiorów danych i umożliwienia inteligentnego, minimalistycznego programowania. Automatycznie identyfikuje komponenty i połączenia lutowane za pomocą jednego kliknięcia, rozwiązując problemy związane z długim czasem programowania i dużą liczbą fałszywych alarmów powszechnych w tradycyjnych metodach. Wyszkolony na ogromnych zbiorach danych, dokładnie odróżnia płytki NG od OK, nawet przy różnych kształtach połączeń lutowanych. Zmniejsza to liczbę błędnych inspekcji i ułatwia uogólnianie różnych scenariuszy, takich jak obsługa zwisów komponentów lub otworów na kołki w lutowaniu bez zakłóceń.

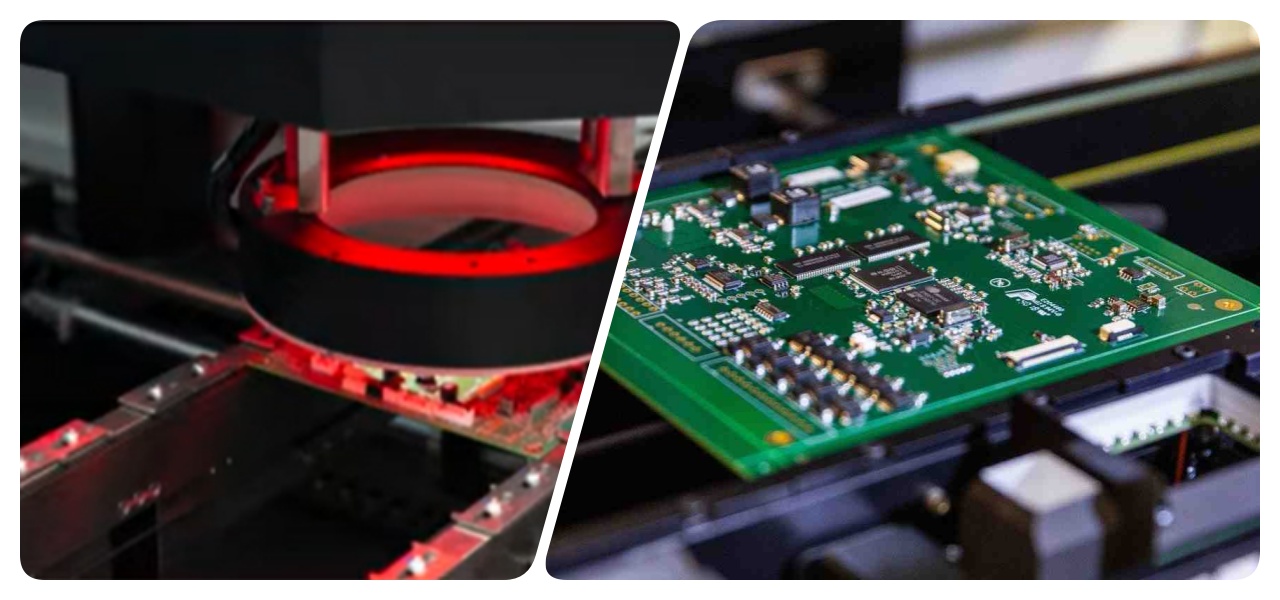

Elastyczne procedury kontrolne
Ta zautomatyzowana maszyna do kontroli optycznej oferuje elastyczne programowanie, umożliwiając regulacje online lub offline bez wstrzymywania produkcji. Inteligentnie sprawdza kolorowe rezystory pierścieniowe, kondensatory, diody i gniazda. Programowanie zajmuje zaledwie 10-20 minut i umożliwia szybkie przezbrojenie poprzez wywołanie istniejących plików. Alarmy dźwiękowe monitują o numery pozycji, niewłaściwe urządzenia lub typy, zapewniając płynne działanie. Krótkie czasy debugowania wynoszące 10–15 minut sprawiają, że jest on przyjazny dla operatorów.
Silne możliwości inspekcji
Obsługująca inspekcje wielu płyt, płyt mieszanych i materiałów mieszanych, maszyna inspekcyjna online AOI obsługuje obroty pod różnymi kątami i pozycjami. Obejmuje pomijanie Bad Mark, zwiększając wszechstronność dla różnych potrzeb produkcyjnych bez uszczerbku dla szybkości i dokładności.
| Specyfikacja
| Model | ICT DIP On-line Dual side AOI AI-5146W (po lutowaniu THT) | ICT DIP On-line Dual side AOI AI-5146WL (po lutowaniu THT) |
| FOV | 52,6*44mm |
| Rezolucja | 21,5um |
| Kamera | 5M |
| Prędkość kontroli | 0,23 sek./FOV |
| Wysokość PCB | Góra: 75 mm, dół: 75 mm |
| Grubość PCB | 0,3 ~ 6,0 mm |
| Krawędź PCB | 3,0 mm |
| Wypaczenie PCB | ± 3,0 mm |
| Waga PCB | Maks.: 10 kg |
| Wysokość przenośnika | 750 i 900 ± 20 mm |
| Z regulacją | Ręczny i automatyczny |
| Kierunek przenośnika | L ~ R lub R ~ L |
| Moc | AC220 50/60 Hz, 5 A |
| Moc znamionowa | 520 W |
| Komunikacja | Smema |
| Waga | 890 kg | 100 kg |
| Wymiar | Dł.1050*szer.1335*wys.1650mm | Dł.1050*szer.1535*wys.1650mm |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii DIP
Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Fala lutownicza | Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. |
Selektywna maszyna lutownicza | Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT |
Inline AOI po fali | Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. |
Rentgen | Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. |
Tester ICT | Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. |
Linia montażu paska | Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta
W naszym filmie prezentujemy pięć zaawansowanych modeli AOI, w tym AI-4026, AI-4540, AI-5146W, podkreślając ich wydajne funkcje programowania. Film przedstawia programowanie jednym klawiszem umożliwiające szybką konfigurację, rozgłaszanie parametrów w celu zastosowania ustawień między komponentami, automatyczne wykrywanie ramek lutowanych mostkowych, programowanie kopiowania paneli dla replikowanych płytek oraz inteligentne planowanie ścieżek w celu optymalizacji tras inspekcji. Ten rzeczywisty przykład z linii SMT klienta w Meksyku ilustruje, jak automatyczna maszyna do PCB AI-5146W integruje się bezproblemowo, skracając czas konfiguracji nawet o 50% i poprawiając dokładność wykrywania defektów. Inżynierowie na miejscu zapewniają praktyczną obsługę, zapewniając bezproblemową instalację i szkolenia, co pomogło klientowi osiągnąć wyższą przepustowość i mniej fałszywych alarmów w procesie produkcyjnym.
| Serwis i szkolenia
ICT zapewnia kompleksową obsługę i szkolenia, aby zmaksymalizować wydajność automatycznej maszyny PCB AOI. Nasz globalny zespół oferuje instalację, zdalne debugowanie i konserwację na miejscu, zapewniając minimalne przestoje. Programy szkoleniowe obejmują obsługę, programowanie i rozwiązywanie problemów, dostosowane do Twoich potrzeb. Dzięki scentralizowanemu zarządzaniu umożliwiamy ocenę typu „jeden do wielu” i szybkie reakcje, pomagając w optymalizacji produkcji. Nasze długoterminowe podejście do partnerstwa obejmuje regularne aktualizacje i wsparcie techniczne, budowanie zaufania i wydajności Twojej fabryki.
| Recenzje klientów
Nasi klienci chwalą inżynierów ICT za ich wiedzę i szybkie rozwiązywanie problemów podczas instalacji. Uwielbiają niezawodną wydajność automatycznej maszyny PCB AOI, zwracając uwagę na jej dokładność i łatwość obsługi. Wiele osób podkreśla nasze bezpieczne opakowanie i szybką wysyłkę, które zapobiegają uszkodzeniom. Ponadto klienci doceniają naszą szybką reakcję na zapytania, zapewnienie sprawnego działania i solidne, ciągłe wsparcie.
| Nasza certyfikacja
ICT posiada kluczowe certyfikaty, takie jak CE, RoHS, ISO9001 i różne patenty, odzwierciedlające nasze zaangażowanie w jakość i bezpieczeństwo. Dzięki temu nasza automatyczna maszyna PCB AOI spełnia światowe standardy w zakresie zgodności z ochroną środowiska i niezawodności. Nasze opatentowane technologie kontroli AI zwiększają innowacyjność, a ISO9001 gwarantuje spójne procesy produkcyjne, dając klientom pewność co do trwałości i wydajności produktu.
| O ICT i naszej fabryce
ICT to wiodący producent elektroniki posiadający własne działy badawczo-rozwojowe i produkcyjne, zatrudniający ponad 89 pracowników w obiekcie o powierzchni 12 000 m². Od 2012 roku szybko się rozwijamy, obsługując ponad 1600 klientów w 72 krajach. Nasze fabryki charakteryzują się rygorystycznymi procedurami testowymi i solidnymi systemami zarządzania jakością, dzięki czemu każda automatyczna maszyna PCB AOI spełnia wysokie standardy. Dzięki 20 inżynierom i 8 oddziałom zapewniamy globalne rozwiązania, od analizy popytu po optymalizację.
