ICT-LS1200
I.C.T
| Ilość： | |
|---|---|
| Separator LED – niezawodne rozwiązanie do usuwania płytek PCB
Separator LED ICT zapewnia bezpieczną i efektywną separację płytek PCB z rowkami typu V. Minimalizuje naprężenia na płytkach i komponentach, dzięki czemu idealnie nadaje się do oświetlenia LED, płyt na bazie aluminium i innych wrażliwych zastosowań. W porównaniu do maszyn do frezowania krzywych, separacja w kształcie litery V wytwarza znacznie mniej pyłu, generuje mniej ciepła i zmniejsza ciśnienie wewnętrzne. Pomaga to zapobiegać pęknięciom połączeń lutowniczych, uszkodzeniom komponentów i wypaczeniu płytki. Trasowanie często wymaga większej konserwacji i powoduje powstawanie większej ilości zanieczyszczeń, podczas gdy cięcie w kształcie litery V zapewnia czystsze, szybsze i delikatniejsze rezultaty w przypadku produkcji na dużą skalę.

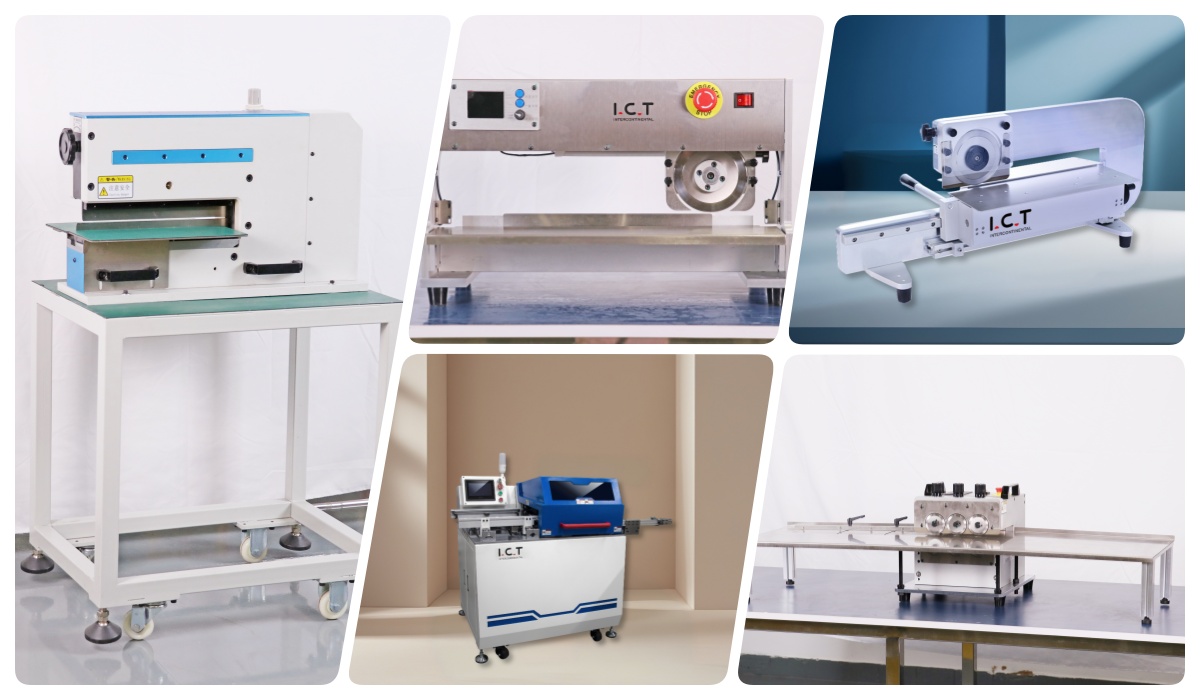

ICT oferuje pięć głównych typów maszyn do cięcia w kształcie litery V, aby dopasować się do różnych potrzeb:
Standardowy typ ręczny: prosty i ekonomiczny w przypadku małych partii.
Wielołopatkowy separator LED: Specjalna konstrukcja do długich pasków LED przy bardzo niskim naprężeniu.
Typ gilotyny: Pneumatyczne działanie jednym cięciem do grubszych płyt FR4.
Typ ruchomego ostrza (przesuwnego): Elastyczna regulacja dla różnych głębokości rowków w kształcie litery V.
Typ grupy wielonożowej: separacja o wysokiej wydajności dla płytek PCB o nieograniczonej długości.
| Funkcja

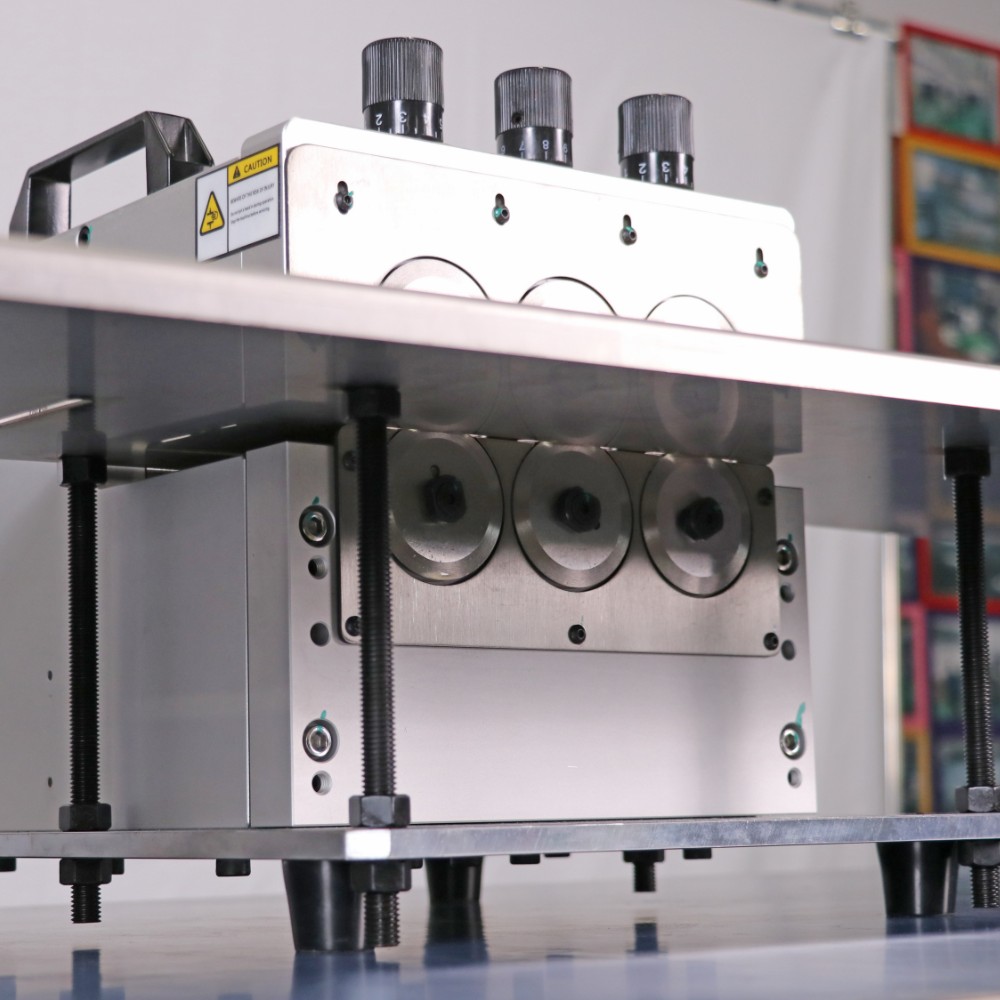

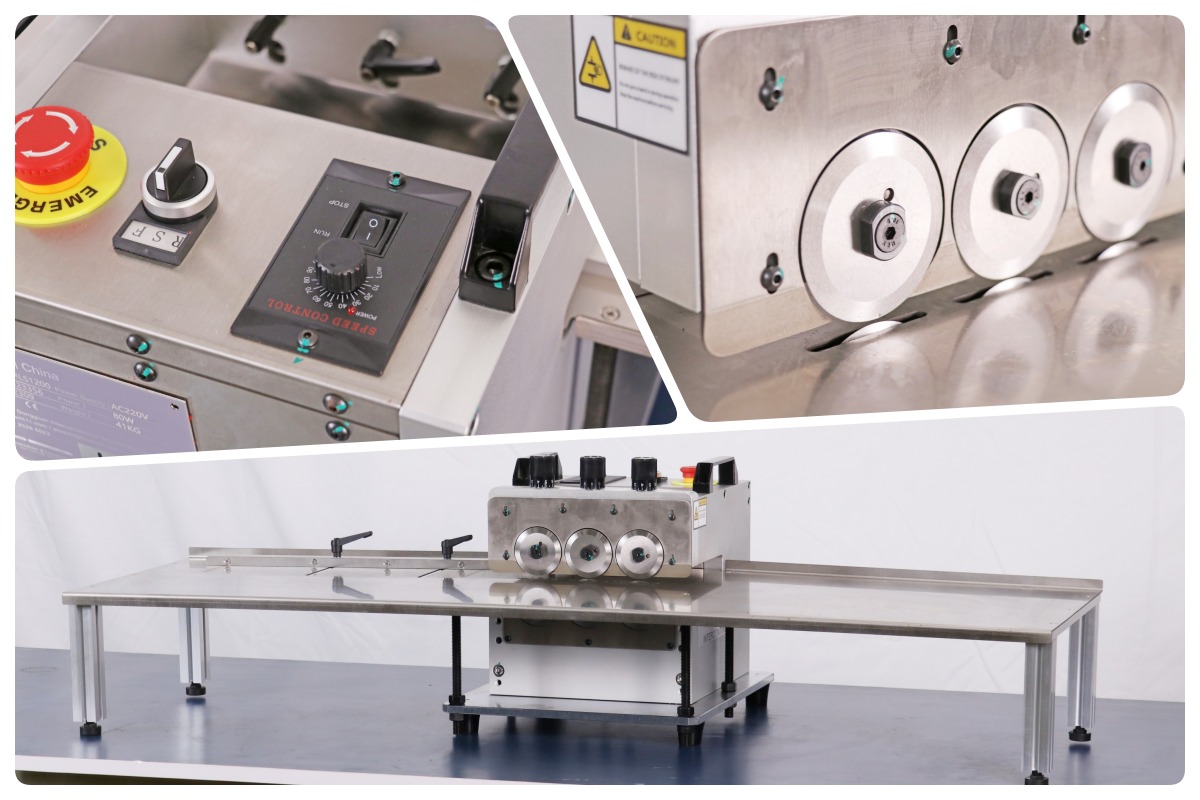

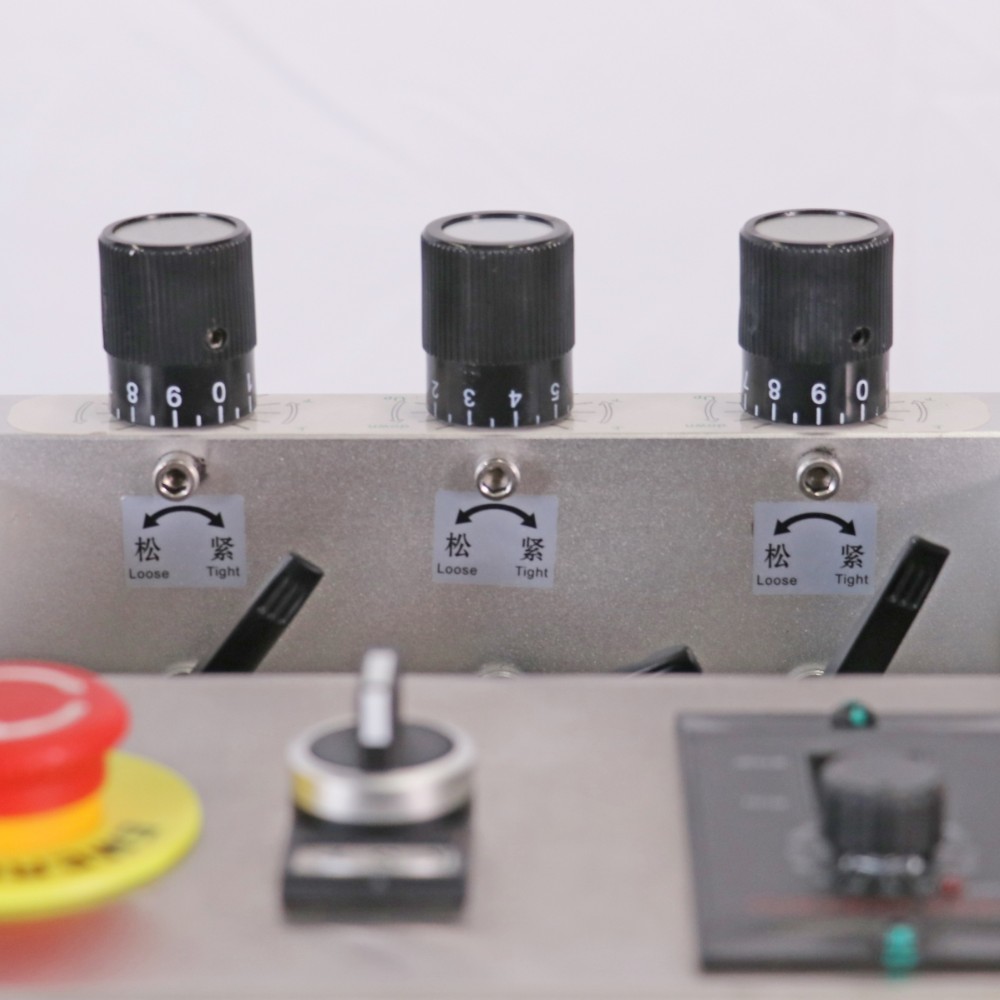

Separator LED z wieloma ostrzami

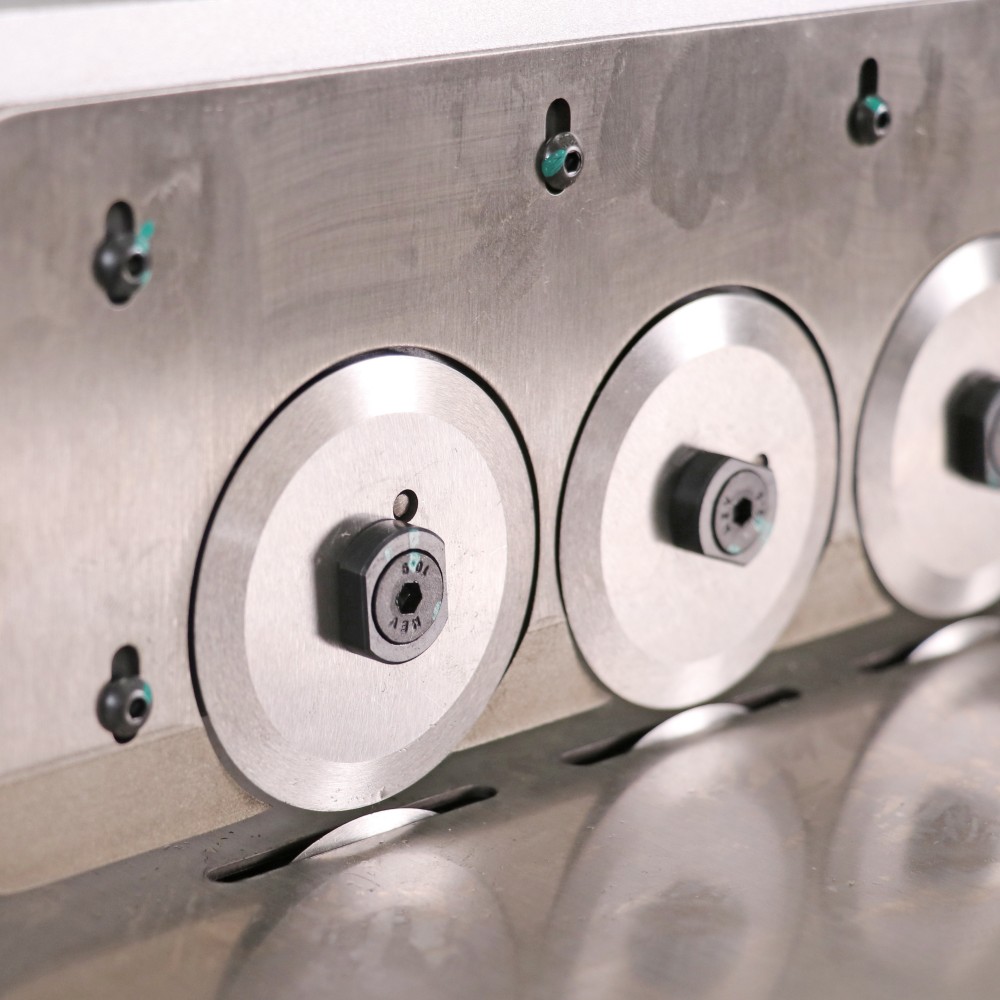

Ten separator LED wykorzystuje sześć okrągłych ostrzy w trzech grupach do oddzielania płytek drukowanych w fazach: pierwsza grupa odcina 40%, druga grupa wykonuje kolejne 40%, a trzecia grupa kończy ostatnie 20%. Każde krótkie cięcie zmniejsza naprężenia wewnętrzne nawet o 80%, zapobiegając odkształceniom płyt aluminiowych i LED. Ostrza z Tajwanu wytrzymują ponad rok i można je wielokrotnie ostrzyć. Dokładna kalibracja lasera utrzymuje skok ostrza poniżej 0,02 mm, co zapewnia doskonałą jakość. Pasuje do długich pasków LED, aluminiowych płytek PCB i produkcji diod LED na dużą skalę, gdzie płaskość płytki ma kluczowe znaczenie. Dodatkowe platformy ze stali nierdzewnej (1,2 m lub 2,4 m) z łatwością obsługują dłuższe deski.

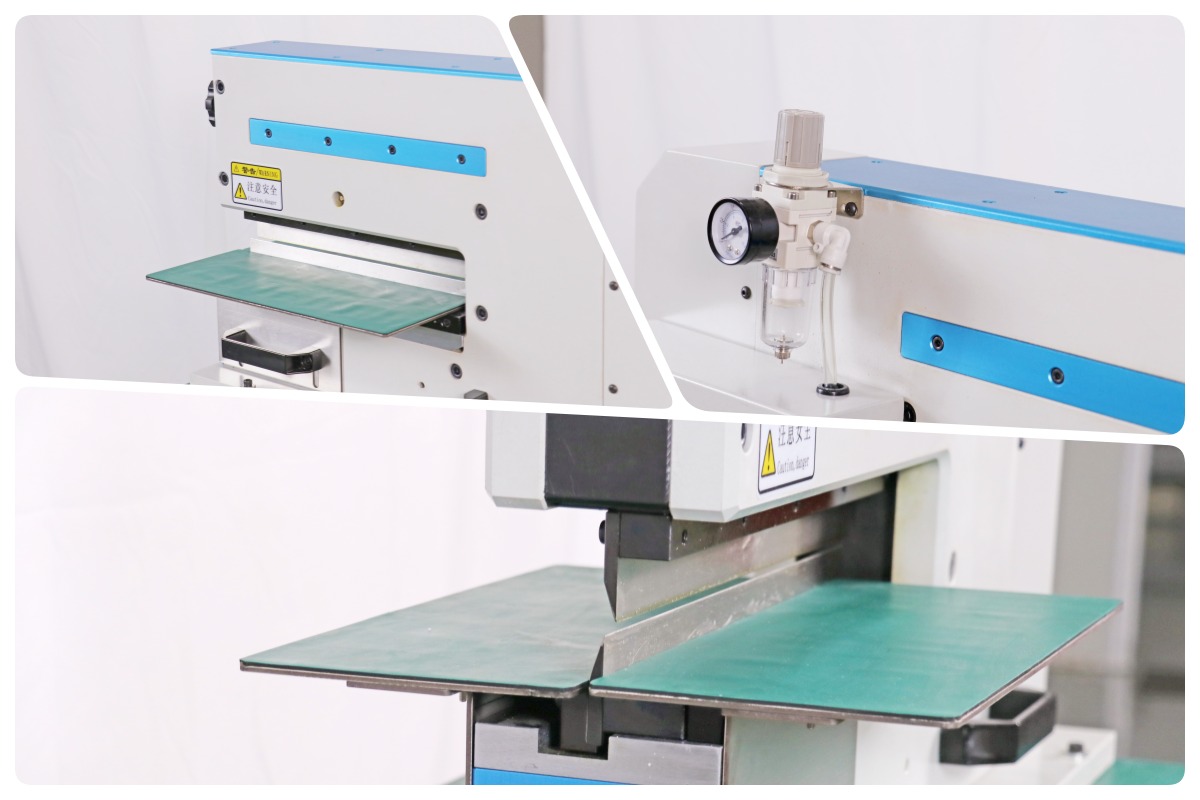

Maszyna gilotynowa typu V
Gilotynowy separator LED wykorzystuje proste cięcie w dół zasilane powietrzem, przy naprężeniu poniżej 180uE, aby chronić połączenia lutowane i komponenty. Oddziela się tuż przy krawędzi rowka w kształcie litery V, umożliwiając zachowanie odległości zaledwie 0,3 mm od części i obsługę elementów o wysokości do 60 mm. Brak obrotów silnika oznacza brak zanieczyszczeń pyłem i węglem, a brak tarcia nie pozostawia prawie żadnych pozostałości metalu. Jedno cięcie na sekundę za pomocą przełącznika nożnego zapewnia szybką i bezpieczną pracę. Żywotność ostrza przekracza 6 milionów cięć. Jest idealny do płyt FR4 i zastosowań wymagających czystych, precyzyjnych krawędzi bez problemów z kurzem.
Maszyna do cięcia w kształcie litery V z ruchomym ostrzem (przesuwnym).
Ten ręczny, przesuwany separator LED umożliwia operatorom regulację prędkości ostrza i odległości pomiędzy okrągłymi i prostymi ostrzami dla różnych głębokości rowków w kształcie litery V. PCB pozostają nieruchome podczas separacji, więc wysokie komponenty (do 34 mm) w poprzek rowka są bezpieczne. Minimalizuje nacisk, aby uniknąć pęknięć i dobrze sprawdza się w przypadku płyt mieszanych. Solidna konstrukcja zapewnia stabilność, istnieje możliwość dostosowania ostrzy. Idealny do produkcji średnionakładowej, serii prototypów lub fabryk wymagających elastycznej, taniej separacji bez skomplikowanej konfiguracji.
| Specyfikacja
| Ręczna | maszyna do cięcia w kształcie litery V z jednym ostrzem | Wieloostrzowa separator LED | Gilotyna typu Maszyna do cięcia w kształcie litery V Maszyna | z ruchomym ostrzem (przesuwna) Maszyna do cięcia w kształcie litery V | Ostrza wielogrupowe PCB Maszyna do cięcia w kształcie litery V |
|---|---|---|---|---|---|
| Typ operacji | Ręczny (przesuw ręczny) | Ręczny (pchanie ręczne) | Ręczny (pneumatyczny przełącznik nożny) | Ręczny (regulowany przesuw) | Ręczny (pchanie wielu grup) |
| Konfiguracja ostrza | 1 ostrze okrągłe + 1 proste | 6 okrągłych ostrzy (3 grupy góra/dół) | Pojedyncze proste ostrze gilotyny | 1 okrągła + 1 prosta (regulowana szczelina) | Wiele grup okrągłych ostrzy (niestandardowy nóż wielofunkcyjny) |
| Długość PCB | 0–350 mm | Nieograniczona (z platformami 1,2 m / 2,4 m) | 0–330 mm | 0–350 mm (typowo) | Nieograniczony lub bardzo długi (w zależności od platformy) |
| Grubość PCB | 0,8–5 mm | 0,2–5 mm | 0,3–5 mm | 0,8–5 mm | 0,2–5 mm (typowe dla wielu grup) |
| Metoda cięcia | Przesuw jednoprzebiegowy | 3-fazowe (40% + 40% + 20%) | Cięcie w dół jednym strzałem | Pojedyncze przejście z regulowaną głębokością | Wielogrupowe cięcie sekwencyjne |
| Najlepsza aplikacja | Ogólne PCB, prototypy, średnie nakłady | Długie paski LED, aluminiowe płytki PCB, diody LED o dużej mocy | Płyty FR4, krawędzie czyste i wolne od kurzu | Mieszane komponenty, elastyczna głębokość V | Bardzo długie lub szerokie płytki PCB, separacja o wysokiej wydajności |
| Lista wyposażenia linii SMT
Pełna linia ICT SMT integruje ładowarki, drukarki, urządzenia montażowe, piece rozpływowe, AOI, przenośniki i maszyny do depanelacji PCB, takie jak separatory V-cut. Zapewnia kompletne rozwiązanie od gołej płyty po gotowy montaż. Klienci otrzymują dopasowany sprzęt, układy w kształcie litery U na ograniczonej przestrzeni i kompleksowe wsparcie. Linia ta poprawia wydajność, redukuje defekty i wspiera wysokiej jakości produkcję samochodów, diod LED i elektroniki użytkowej.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia SMT | W pełni automatyczna linia montażowa SMT pod klucz |
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Maszyna Pick and Place | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piekarnik rozpływowy | Topi lut, tworząc solidne połączenia. |
| Film o sukcesie klienta
W 2025 r. inżynier ICT Peter udał się do Uzbekistanu na 16-dniowy projekt instalacji i szkolenia na miejscu. Klient kupił pełną linię SMT do produkcji silników i części samochodowych, w tym w pełni automatyczną drukarkę 5151, moduł montażowy, piec rozpływowy L8, AOI, urządzenie rozładowujące NG/OK, stację przeróbki BGA, maszynę do usuwania paneli z nożami spacerowymi, mieszalnik pasty lutowniczej, przenośnik tłumaczący i wiele innych. Firma ICT zapewniła rozwiązanie w postaci linii w kształcie litery U, aby rozwiązać problem ograniczeń szerokości fabryki. Peter pomyślnie ukończył szkolenie i teraz klient samodzielnie obsługuje cały sprzęt, zapewniając płynną produkcję.
| Wsparcie serwisowe i szkoleniowe
ICT oferuje pełną instalację, szkolenie operatorów oraz bieżące wsparcie techniczne dla każdego separatora LED i linii SMT. Doświadczeni inżynierowie podróżują po całym świecie, aby konfigurować sprzęt, uczyć obsługi i dzielić się najlepszymi praktykami. Szkolenie obejmuje obsługę maszyn, konserwację, rozwiązywanie problemów i optymalizację procesów. Szybko odpowiadamy na pytania za pośrednictwem telefonu, poczty elektronicznej lub pomocy zdalnej. Pomaga to klientom szybko rozpocząć produkcję i zachować wysoki czas sprawności. Naszym celem jest, aby każdy klient obsługiwał sprzęt pewnie i efektywnie.
| Referencje klientów
Klienci chwalą inżynierów ICT za profesjonalizm, cierpliwość podczas szkoleń i szybkie rozwiązywanie problemów. Wiele osób podkreśla separator LED ze względu na jego stabilną pracę, niskie naprężenia na płytach i długą żywotność ostrza. Cenią sobie także staranne pakowanie i bezpieczny transport, a maszyny docierają w idealnym stanie. Szybka reakcja na pytania i rzetelna obsługa posprzedażowa budują silne zaufanie. „Świetny sprzęt i doskonałe wsparcie” – to częsty komentarz użytkowników z całego świata.
| Certyfikaty i standardy
Separatory ICT LED i maszyny SMT spełniają międzynarodowe standardy z certyfikatami CE, RoHS i ISO9001. Posiadamy również liczne patenty na innowacyjne projekty urządzeń do depanelowania i produkcji. Certyfikaty te potwierdzają bezpieczeństwo produktów, zgodność z wymogami ochrony środowiska i wysoką jakość. Klienci mogą zaufać naszym maszynom, które zapewniają niezawodne działanie w fabrykach na całym świecie.
| O firmie i fabryce ICT
ICT posiada własny zespół badawczo-rozwojowy i fabrykę produkcyjną w Dongguan w Chinach, zatrudniającą 89 pracowników, w tym 20 profesjonalnych inżynierów. Od 2012 roku szybko się rozwijamy i obecnie obsługujemy ponad 1600 klientów w 72 krajach. Nasz obiekt o powierzchni 12000 m² podlega rygorystycznym procesom testowym i pełnemu systemowi zarządzania jakością, aby zapewnić, że każda maszyna spełnia wysokie standardy. Dostarczamy kompleksowe rozwiązania SMT, od planowania po obsługę posprzedażną, pomagając klientom budować i optymalizować linie produkcyjne na całym świecie.
