SM482plus
Hanwha
| Ilość： | |
|---|---|
| Niezawodna maszyna typu pick and place firmy Hanwha SMT
Maszyna typu pick and place SMT firmy Hanwha zapewnia niezawodną wydajność w nowoczesnej produkcji elektroniki. Maszyny te zapewniają dużą prędkość i dokładność, dzięki czemu idealnie nadają się do linii SMT. Wspólne funkcje obejmują rozpoznawanie obrazu w locie w celu szybszego umieszczania, mieszane wykorzystanie podajników elektrycznych i pneumatycznych w celu zmniejszenia kosztów oraz łatwe oprogramowanie do szybkiej konfiguracji. Precyzyjnie radzą sobie z różnymi rozmiarami płytek PCB i komponentami. ICT dostarcza te zaawansowane maszyny typu pick and place SMT, wraz z pełnym planowaniem linii, instalacją i usługami szkoleniowymi, aby pomóc klientom w budowaniu wydajnych systemów produkcyjnych na całym świecie.
| Wprowadzenie modelu

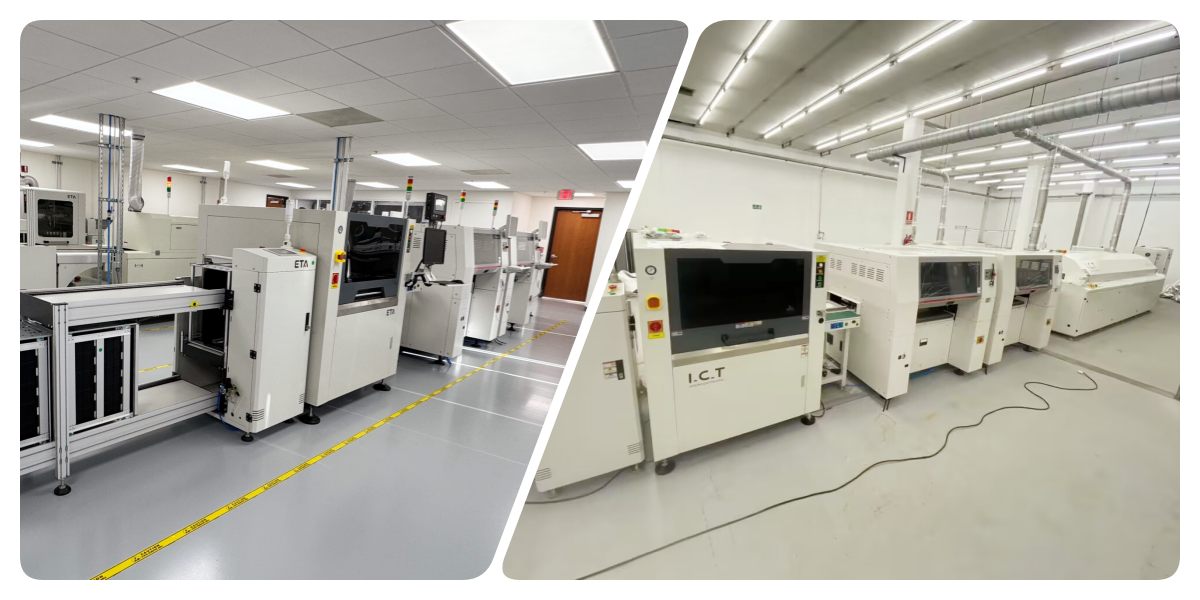

Szybki model: SM471Plus
SM471Plus to szybka maszyna typu pick and place SMT z jedną bramą i 10 wrzecionami na głowicę. Osiąga optymalną prędkość do 78 000 CPH, odpowiednią dla małych chipów, takich jak 0402. Dzięki wizji latającej zapewnia dobrą dokładność w przypadku produkcji na dużą skalę w branżach takich jak elektronika użytkowa i urządzenia mobilne.

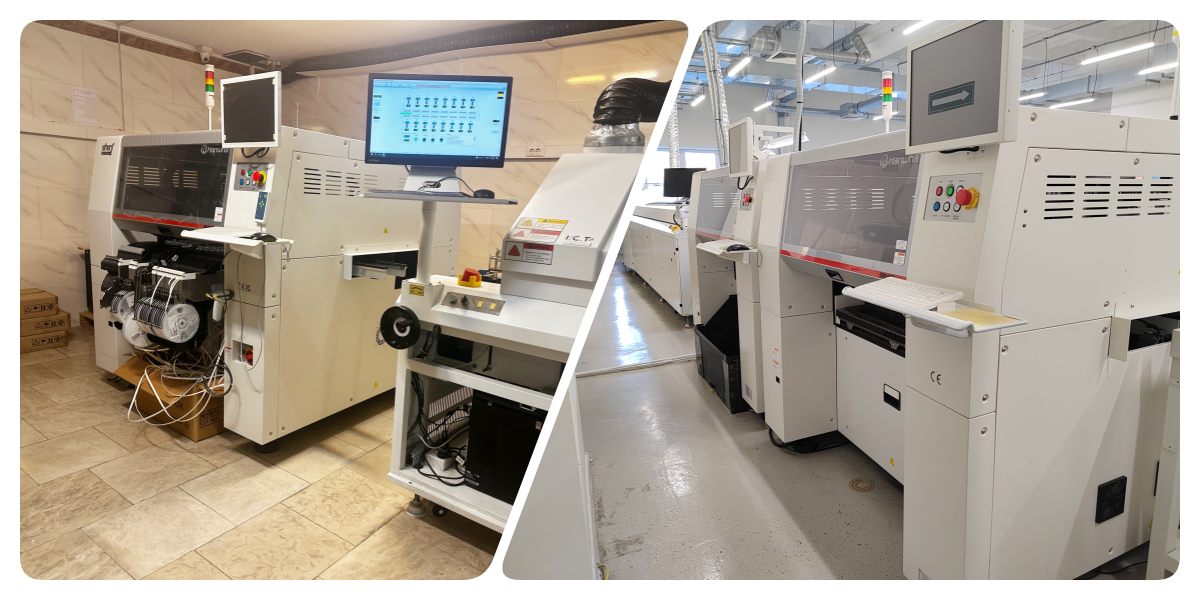

Elastyczny model średniej prędkości: SM481Plus
SM481Plus zapewnia elastyczne rozmieszczenie za pomocą jednej suwnicy i 6 wrzecion na głowicę. Osiąga 40 000 CPH i obsługuje większe komponenty aż do BGA/QFP z większą dokładnością. Model ten nadaje się do różnorodnych zastosowań w produkcji samochodów i urządzeń, gdzie powszechne są części o różnych rozmiarach.

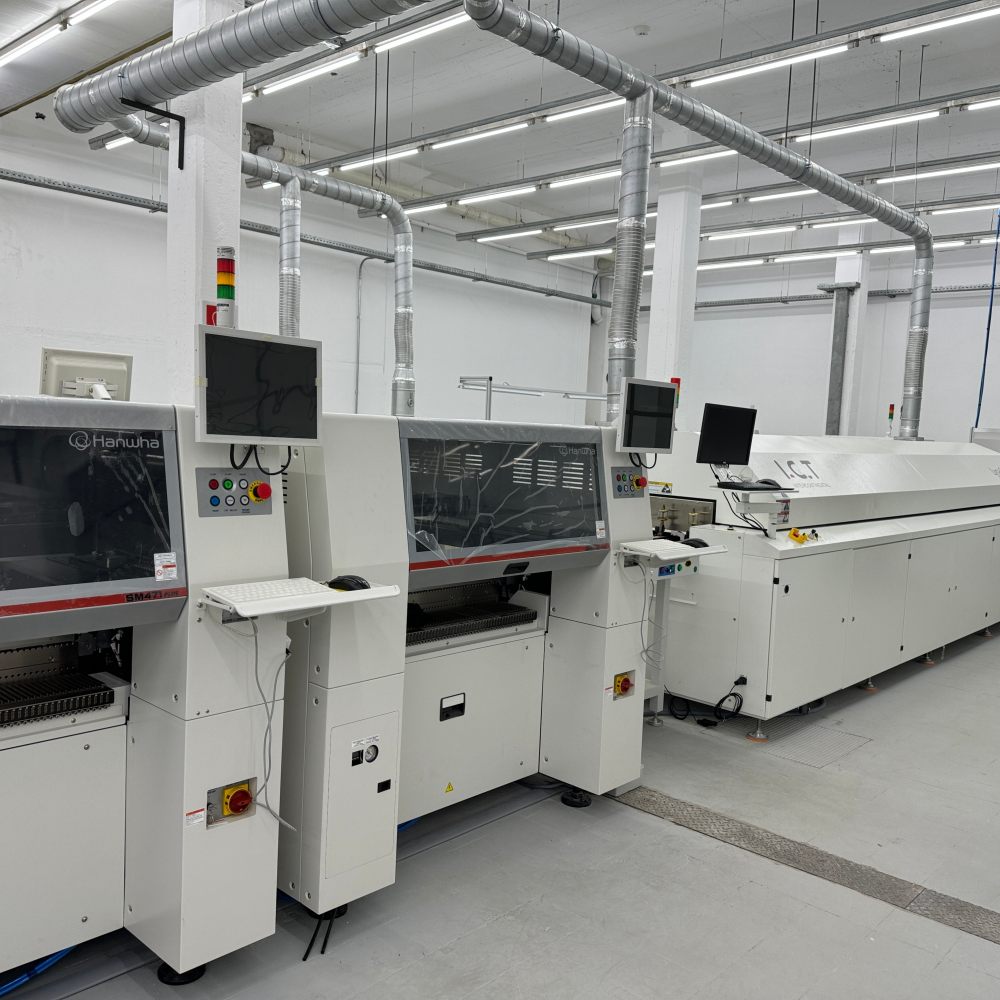

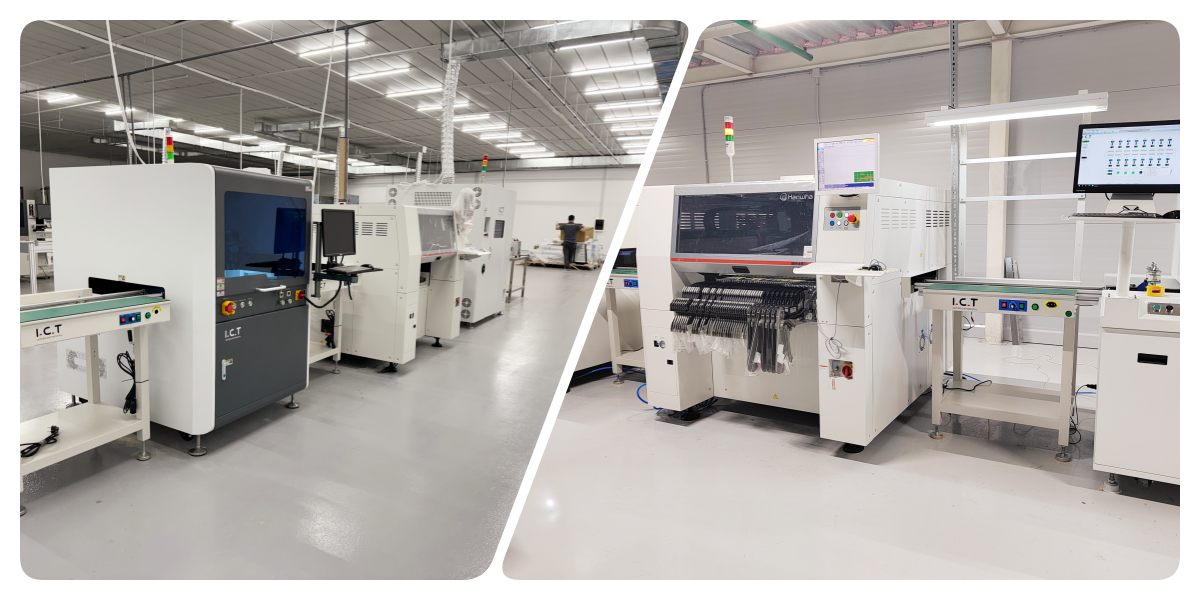

Model wielofunkcyjny: SM482Plus
SM482Plus to wszechstronna maszyna typu pick and place SMT z jedną bramą i 6 wrzecionami. Zapewnia 30 000 cykli na godzinę i wyróżnia się w przypadku elementów o nieparzystych kształtach. Idealny dla branż wymagających elastycznej produkcji, takich jak oświetlenie i elektronika przemysłowa, obsługuje większe płytki PCB o średnicy do 1200 mm.

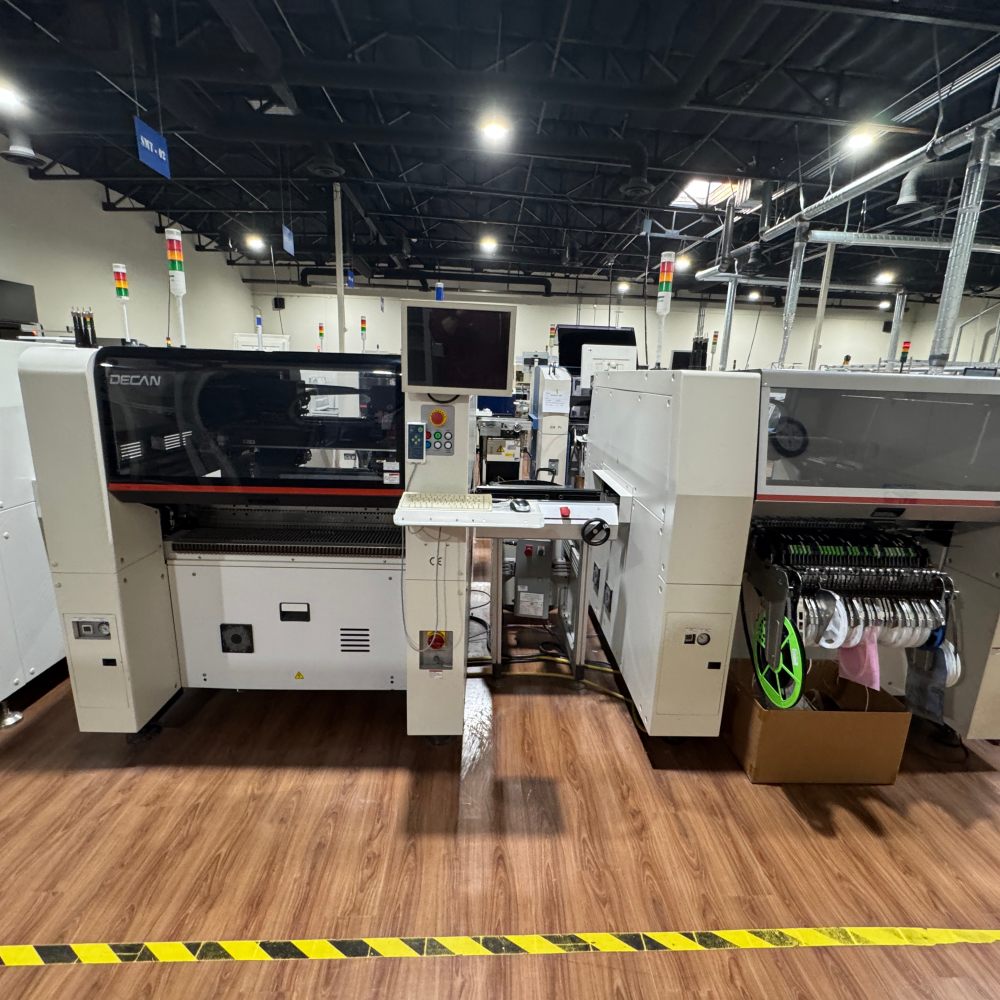

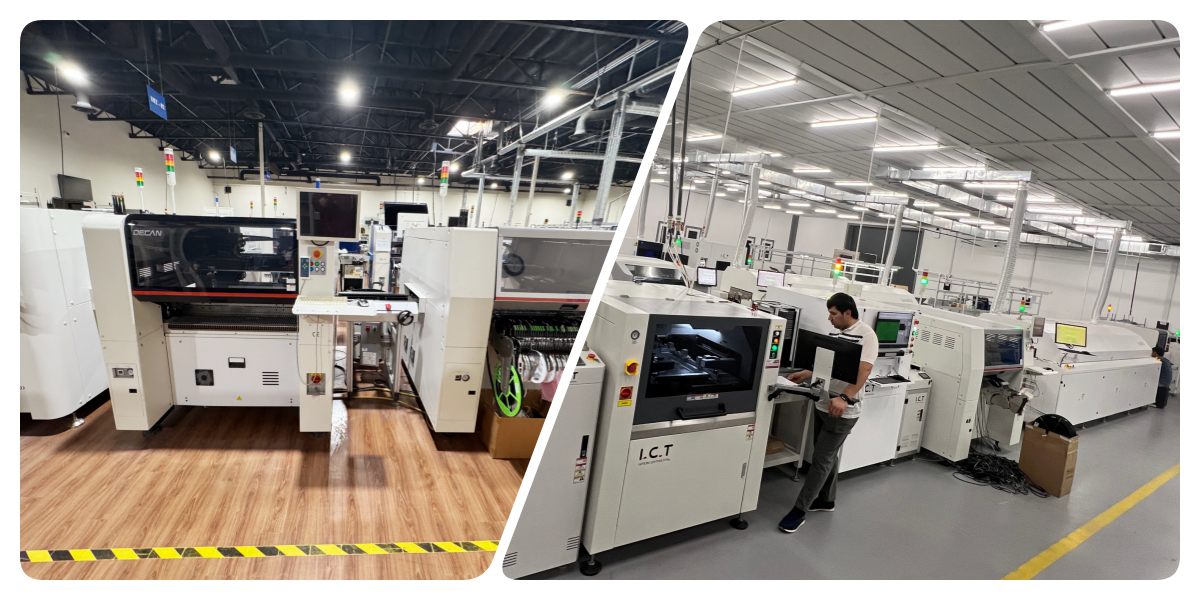

Zaawansowany elastyczny model: DECAN L2
DECAN L2 posiada dwie suwnice z 6 wrzecionami na głowicę, co umożliwia wielofunkcyjne rozmieszczenie. Obsługuje do 56 000 CPH i obsługuje szerokie komponenty o średnicy do 55 mm. Model ten nadaje się do produkcji diod LED i dużych płyt w branży oświetleniowej i wyświetlaczy, z opcjami wydajności dwutorowej.
| Specyfikacja
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Szybkość umieszczania (optymalna) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Liczba wrzecion | 10 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (2 suwnice) |
| Dokładność umieszczenia (chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Dokładność umieszczenia (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Zakres komponentów | 0402 ~ □14 mm (wys. 12 mm) | 0402 ~ □42 mm (wys. 15 mm) | 0402 ~ □55 mm (wys. 15 mm) | 0402 ~ □21mm (H12mm, do □55mm opcjonalnie) |
| Maksymalny rozmiar PCB (standardowy) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksymalny rozmiar PCB (opcja) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Do 1200 x 460 mm |
| Pojemność podajnika (8mm) | 120 szt | 120 szt | 120 szt | 120 szt |
| System wizyjny | Latająca wizja | Wizja sceniczna | Wizja sceniczna | Latająca wizja |
| Więcej produktów powiązanych z SMT
ICT zapewnia kompletne, wysokiej jakości linie SMT wykraczające poza maszyny typu pick and place SMT. Nasze kompletne rozwiązania produkcyjne PCBA obejmują ładowarki próżniowe do przenoszenia czystych płytek, automatyczne drukarki pasty lutowniczej do precyzyjnego nakładania, wielostrefowe piece rozpływowe do silnego lutowania oraz zaawansowane systemy AOI do wykrywania defektów. Maszyny te płynnie współpracują ze sobą w ciasnych, wydajnych liniach. Taka konfiguracja zapewnia wysoką wydajność, niski koszt i niezawodność w wymagających branżach, takich jak motoryzacja, medycyna, oświetlenie i elektronika użytkowa. Tablice są gotowe do użytku w świecie rzeczywistym. Oferujemy pełne planowanie i wsparcie w budowie idealnego systemu produkcyjnego SMT.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia SMT | Turcja W pełni zautomatyzowana, identyfikowalna, wysokiej klasy linia SMT. |
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Maszyna Pick and Place | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piekarnik rozpływowy | Topi lut, tworząc solidne połączenia. |
| Maszyna inspekcyjna | Urządzenia kontrolne SMT, takie jak AOI, SPI, rentgenowskie i inspektor szablonowy. |
| Sprzęt umożliwiający śledzenie | Rejestruje i śledzi dane produkcyjne. |
| Film o sukcesie klienta
Film przedstawia inżynierów ICT podróżujących do Tadżykistanu, aby wesprzeć klienta LED. Obejmuje rozładunek sprzętu, w tym dwóch pełnych linii SMT z wieloma maszynami typu pick and place Hanwha SMT, jednej linii DIP, jednej linii powlekania, jednej linii dozowania i jednej linii montażu żarówek LED. Inżynierowie instalują i montują maszyny na miejscu, zapewniają praktyczne szkolenia lokalnemu personelowi i demonstrują udaną produkcję różnych produktów LED, takich jak żarówki. Film kończy się, gdy klient dzieli się pozytywnymi opiniami na temat płynnej konfiguracji i uzyskanej wysokiej jakości wyników.
| Wsparcie serwisowe i szkoleniowe
ICT oferuje kompleksowy serwis i szkolenia w zakresie sprzętu SMT. Nasz zespół zapewnia analizę zapotrzebowania, planowanie linii, instalację i szkolenia na miejscu. Inżynierowie podróżują po całym świecie, aby uzyskać pomoc techniczną, zapewniając szybką konfigurację i płynną pracę. Pomagamy również w optymalizacji procesów i aktualizacjach, aby Twoja produkcja była wydajna i niezawodna.
| Referencje klientów
Klienci chwalą inżynierów ICT za profesjonalne i cierpliwe wsparcie. Uwielbiają niezawodne maszyny typu pick and place Hanwha SMT zapewniające stabilną wydajność. Bezpieczne opakowanie gwarantuje bezpieczną dostawę, a nasz zespół szybko reaguje na pytania. Wiele osób twierdzi, że szkolenie pomogło im szybko rozpocząć produkcję z dobrymi wynikami.
| Certyfikaty i standardy
ICT posiada kluczowe certyfikaty, takie jak CE w zakresie bezpieczeństwa, RoHS w zakresie standardów środowiskowych i ISO9001 w zakresie zarządzania jakością. Posiadamy także liczne patenty na innowacyjne rozwiązania. Dzięki temu nasze maszyny i usługi typu pick and place SMT spełniają światowe standardy niezawodności i zgodności.
| O firmie i fabryce ICT
ICT jest wiodącym dostawcą rozwiązań SMT, posiadającym własne zaplecze badawczo-rozwojowe i produkcyjne. Zatrudniamy 89 pracowników, w tym 20 inżynierów, i od 2012 roku szybko się rozwijamy. Obsługujemy ponad 1600 klientów w 72 krajach i obsługujemy całe linie produkcyjne elektroniki. Nasza fabryka przestrzega rygorystycznych systemów testów i jakości, aby dostarczać niezawodny sprzęt na całym świecie.
