| Wysokiej klasy piec do lutowania rozpływowego PCB
Lyra to wysokiej klasy piec rozpływowy SMT przeznaczony do lutowania płytek drukowanych na najwyższym poziomie. Wykorzystuje nowy projekt, aby zwiększyć wydajność cieplną i kontrolę. Sterownik PLC Siemens blokuje temperaturę w zakresie 0,7°C, aby zapewnić stabilne wyniki. Wiodące moduły grzewcze zapewniają strefy przestrzenne idealne do równomiernego rozprowadzania i powtarzania.
Ekran systemu Windows szybko przełącza się na język chińsko-angielski dzięki blokadzie hasłem. Rejestruje operacje, mierzy krzywe, symuluje przebiegi, diagnozuje usterki, monitoruje na żywo i automatycznie zapisuje pliki. Ścieżka planszy wyświetla się w czasie rzeczywistym. Nowa strefa chłodzenia z łatwością zmienia nachylenie. Strażnicy zewnętrzni dodają ochronę. Zgodny z CE, CCC, UL.
Silniki inwertorowe dostosowują gorące powietrze do bezołowiowego pieca rozpływowego gorącego powietrza do lutowania płytek PCB. Zerowe źródło gazu, silnik podnosi pokrywę ze wspornikiem pręta. Importowane części zapewniają płynną pracę i niewielkie naprawy. Opcja systemu Flux utrzymuje komorę w czystości. Zamknięta pętla prędkości utrzymuje dokładność. Dostępne centralne wsparcie, podwójne szyny, zewnętrzne chłodzenie wodą. Ten piec rozpływowy SMT pasuje do wszystkich typów lutowania w liniach.
| Funkcja
W piecu rozpływowym SMT komputer PC łączy się ze sterownikiem PLC firmy Siemens w celu utrzymywania ciepła z dokładnością do 0,7°C. Utrzymuje to wysoką stabilność i zapobiega problemom z lutowaniem na płytkach PCB. System śledzi każdy przebieg, analizuje krzywe temperatury i przewiduje za pomocą symulacji. Natychmiastowe powiadamianie o usterkach w celu szybkiego ich usunięcia. Wszystkie dane są automatycznie zapisywane do późniejszej kontroli. Na ekranie widać ruch deski na żywo. Odwrócenie języka sprawia, że jest to proste dla każdego użytkownika. Hasła chronią ustawienia przed zmianami. Pełny nadzór nad procesem działa non-stop. Wbudowana diagnostyka wcześnie wykrywa problemy. Ta kontrola sprawdza się w przypadku trudnych prac bezołowiowych. Wyniki pasują do partii po partii. Odpady spadają ze złych stawów. Produkcja wzrasta na obciążonych liniach. Użytkownicy polegają na nim codziennie. Piec rozpływowy gorącego powietrza do lutowania płytek PCB zawsze pozostaje dokładny. Dodatkowe funkcje, takie jak wirtualne testy, planuj bezpiecznie.
Wydajny system grzewczy
Najlepsze moduły w piecu rozpływowym SMT projektują najlepsze szczeliny strefowe dla równomiernego ciepła. Powtarzalność pozostaje wysoka na wielu płytach. Dobrze wspiera różnorodne procesy bezołowiowe. Silniki na gorące powietrze wykorzystują falowniki do ustawiania prędkości w zależności od potrzeb. Części wewnętrzne i zewnętrzne są oddzielone, aby wytrzymać dłużej. Uszczelniony korpus ma kilka otworów zapewniających wydajność. Instalacja azotu podlega recyklingowi na wejściu i wyjściu. Zmniejsza to zużycie gazu i niski poziom tlenu. Wszystkie obszary od podgrzewania do chłodzenia otrzymują azot, jeśli zostanie dodany. Łącza skraplacza zapewniające czysty przepływ. Zgodny ze standardami IPC-7530 i JEDEC. Zużycie energii spada podczas pracy. Pieczęcie zachowują te same dane nawet po latach. Dzięki temu piec rozpływowy gorącego powietrza do lutowania płytek PCB jest bardzo wydajny. PCB nagrzewają się bez gorących i zimnych punktów.
Zamknięta pętla w piecu rozpływowym SMT steruje prędkością z dokładnością do ± 2 mm/min. PCB ślizgają się bez nierówności i przystanków. Wsparcie środkowe oraz podwójna przekładnia zwiększają sztywność. Opcja zewnętrznego chłodzenia wodą poprawia wyniki. Nie wymaga gazu, co upraszcza instalację. Pokrywa pieca otwierana jest za pomocą silnika z listwą zabezpieczającą. Wysokiej jakości importowane części działają cicho i długo. Konserwacja pozostaje tania i łatwa. Do większości usług nie są potrzebne żadne narzędzia. Pojawiają się przypomnienia o regularnej pielęgnacji. Ustawienie ekonomiczne oszczędza energię. Aktualizacje widoku transportu na żywo. Obsługuje wydłużone godziny produkcji. Pasuje do małych i dużych desek. Wzrasta przepustowość linii. Stabilna konfiguracja zmniejsza liczbę błędów. Zapewnia to niezawodny piec rozpływowy gorącego powietrza do lutowania płytek PCB. Podwójne szyny zapobiegają przesunięciom.
| Specyfikacja pieca rozpływowego SMT
Model | L8 | L10 |
Wymiar (dł.*szer.*wys.)mm | 5000x1300x1530 | 5800x1300x1530 |
Waga | Około. 2100 kg | Około. 2315 kg |
Liczba stref grzewczych | Góra8/Dół8 | W górę10/w dół10 |
Długość stref grzewczych | 3110 mm | 3892 mm |
Regulacja szerokości szyny | Regulacja ręczna (opcja: automatyczna) | |
Objętość wydechu | 10M3/min*2 Wydechy | |
System sterowania | PLC+komputer | |
Metoda kontroli temperatury | PID + SSR | |
Agent transmisji | Łańcuch + siatka | |
Wymagane zasilanie elektryczne | System 5-przewodowy 3P, N, PE 380 VAC ± 5%, 50 Hz. Inne napięcia na zamówienie | |
Moc na rozgrzewkę | 64KW | 80KW |
Zużycie energii | 10KW | 12KW |
Czas ocieplenia | Około 25 minut | |
Temp. Zakres ustawień | Temperatura pokojowa--300°C | |
Wysokość przenośnika | 900+/-20mm | |
Zakres prędkości przenośnika | 300 ~ 2000 mm/mi | |
Naprawiono stronę szyny | Przód stały (opcja: tył stały) | |
Metoda chłodzenia | Silnik i wentylator z wymuszonym obiegiem powietrza (standard) | |
| Lista wyposażenia linii SMT

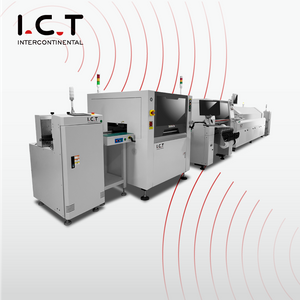

Nasza wysokiej jakości linia produkcyjna PCBA obejmuje zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Film o sukcesie klienta
Klient z Uzbekistanu przybył do naszej fabryki ICT, aby obejrzeć nową, pełną linię SMT przed wysyłką. Sprawdzili model L10, zbliżony pod względem technicznym i konstrukcyjnym do naszego pieca rozpływowego SMT. Konfiguracja obejmowała pick-and-place DECAN S1, drukarkę lutowniczą 5151, inspektor AOI AI-5146, ładowarki NG/OK, przenośniki taśmowe, mieszalnik past i szafę chłodniczą. Zauważyli idealne, równomierne lutowanie ze stref piekarnika. Wszystkie maszyny pracowały płynnie, bez przestojów. Nasi eksperci przekazali szczegółowe demonstracje i wskazówki na miejscu. Klientowi podobała się wysoka wydajność i niezawodność sprzętu ICT. Ta podróż potwierdziła ich wybór i zbudowała silne partnerstwo. Piec rozpływowy gorącego powietrza do lutowania płytek PCB zachwyca stałą jakością wyników.
| Profesjonalne szkolenia i wsparcie
ICT zapewnia pełne wsparcie dla pieca rozpływowego SMT od początku do końca. Zajmujemy się instalacją, konserwacją i szkoleniami w Twojej lokalizacji. Inżynierowie szybko odpowiadają na zapytania przez telefon lub zdalnie. Dostosowujemy procesy do zmian w produkcji. Ulepszenia pojawiają się wraz z postępem technologii. Części zamienne są dostarczane szybko na całym świecie. Globalne centra serwisowe pozostają w gotowości. Obejmuje to wszystkie potrzeby dotyczące pieca rozpływowego gorącego powietrza do lutowania płytek drukowanych. Klienci nie mają żadnych przestojów ani zmartwień. Trening rozwija umiejętności użytkownika potrzebne do codziennych treningów. Zdalne narzędzia rozwiązują większość problemów online. Wizyty na miejscu rozwiązują złożone przypadki. Pełna dokumentacja i filmy pomagają w nauce. Plany usług pasują do każdego budżetu.
| Pochwała klienta
Klienci chwalą naszych inżynierów za rozwiązywanie problemów w ciągu kilku godzin dzięki fachowej wiedzy. Piec rozpływowy SMT zbiera komplementy za stałą pracę i kilka awarii. Do pakowania wykorzystuje się mocne materiały, aby bezpiecznie dotrzeć w każde miejsce. Szybkie odpowiedzi na e-maile lub rozmowy telefoniczne budują zaufanie. Pomoc na miejscu podczas instalacji ułatwia rozpoczęcie pracy. Jakość sprzętu utrzymuje się latami bez blaknięcia. Piec rozpływowy gorącego powietrza do lutowania płytek drukowanych za każdym razem zapewnia czyste połączenia.
| Nasza certyfikacja
Nasz piec rozpływowy SMT posiada certyfikaty CE, RoHS, ISO9001 dotyczące bezpieczeństwa i ekologicznego użytkowania. Patenty chronią unikalne projekty wnętrz. Spełnia również specyfikacje CCC i UL. Rygorystyczne testy sprawdzają każdą część przed wysyłką. Gwarantuje to najwyższą niezawodność.
| O ICT i naszej fabryce
ICT posiada dział badawczo-rozwojowy i produkcję w nowoczesnej fabryce o powierzchni 12 000 m². Zespół 89 osób składa się z 20 wykwalifikowanych inżynierów. Tempo wzrostu od założenia w 2012 roku. Obsługujemy ponad 1600 klientów w 72 krajach. Na każdym kroku przeprowadzane są rygorystyczne kontrole jakości. Pełny system zarządzania zapewnia najlepszą wydajność. Obsługuje to kompletne linie SMT z piecem rozpływowym SMT.
