ICT-SS330
I.C.T
| Ilość： | |
|---|---|

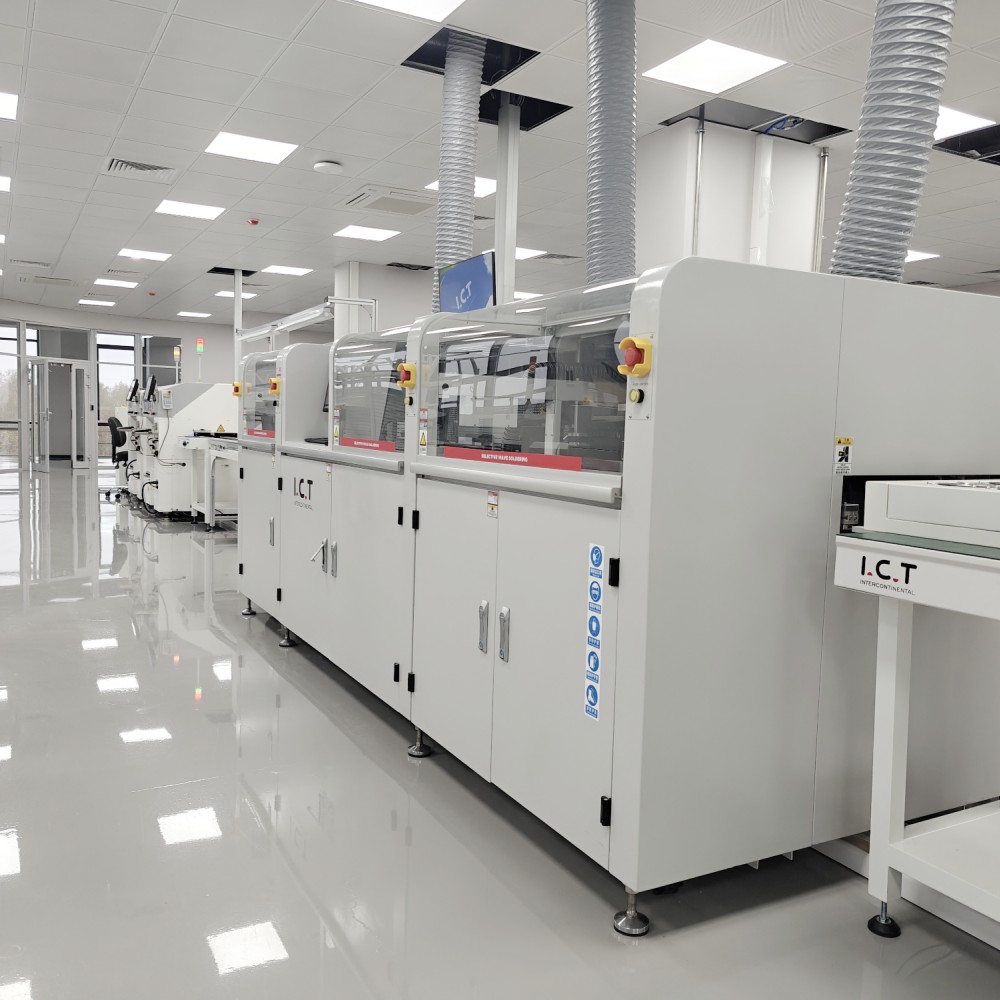

| Selektywna maszyna lutownicza fali off-line
Zbudowana od podstaw w naszej fabryce w Dongguan, maszyna do lutowania selektywnego na fali ICT Off-line jest idealną maszyną do lutowania selektywnego na fali PCB, gdy potrzebujesz maksymalnej elastyczności bez wiązania całej linii SMT. Płytka drukowana nigdy się nie porusza — jedynie superlekka suwnica z odlewanego aluminium przesuwa się po serwach i szynach liniowych firmy Panasonic, aby dostarczać strumień i lutowie dokładnie tam, gdzie ich miejsce. Ogrzewanie azotem w trybie liniowym pozwala uzyskać lśniące, pełne filety niemal bez odpadów. Operatorzy programują wszystko — ścieżki, temperatury, objętość natrysku, wysokość fali — na przejrzystym ekranie dotykowym systemu Windows i zapisują niekończące się zadania w celu natychmiastowej zmiany. Automatyczna kalibracja fali, CCD na żywo, niemiecki zawór strumieniowy i tytanowy garnek sprawiają, że ta maszyna do lutowania selektywnego na fali offline pompuje doskonałe płytki 24 godziny na dobę, 7 dni w tygodniu.
| Lista wyposażenia linii DIP
Niemiecki zawór impulsowy wysokiej częstotliwości wystrzeliwuje mikrokropki strumienia o niskiej zawartości cząstek stałych (poniżej 10%) z dokładnością do 0,02 mm. Zbiornik pod ciśnieniem plus cyfrowy przepływomierz utrzymują stałe ciśnienie nawet wtedy, gdy zbiornik jest prawie pusty. Pozostałości lądują na wysuwanej tacy w celu oczyszczenia w ciągu dwóch sekund. Japońska pneumatyka SMC i manometry montowane z przodu sprawiają, że codzienne kontrole są dziecinnie proste. Automatyczna pompa ekstrakcyjna gwarantuje stały dopływ. Ten inteligentny system topnika doskonale aktywuje każdy pad w maszynie do lutowania selektywnego off-line.
Standardowy dolny IR jest w pełni regulowany; górna konwekcja gorącego powietrza lub opcjonalnie dodatkowy IR. Konstrukcja z otwartą siatką oraz izolacja z bawełny odpornej na wysoką temperaturę zapewniają równomierne ciepło na całej płycie. Najlepsze marki grzejników i silników typu plug-in oznaczają brak narzędzi do serwisowania i lata cichej pracy. Płytki PCB są doskonale aktywowane topnikiem i pozbawione naprężeń, gotowe do bezbłędnych połączeń na maszynie do lutowania selektywnego na fali PCB.
Niemiecka pompa elektromagnetyczna i tytanowy tygiel lutowniczy tworzą ultrastabilną mini falę, która nigdy nie dryfuje. Kontroluj temperaturę N2, temperaturę lutowania, wysokość fali i automatyczną kalibrację bezpośrednio z ekranu dotykowego. Azot wbudowany w linię wytwarza lustrzanie jasne filety i prawie zero żużli. Laser monitoruje wysokość, dysze są automatycznie czyszczone, a 900 godzin nagrań wideo jest zapisywanych w celu zapewnienia identyfikowalności. To jest serce, które sprawia, że maszyna do lutowania selektywnego off-line jest nie do zatrzymania.
Trzyczęściowy przenośnik rolkowy oraz pneumatyczne dociski boczne i górne utrzymują w stanie bezruchu deski o masie do 20 kg. Solidne szyny i precyzyjne serwa płynnie przesuwają płytki PCB od stacji do stacji. Dwustronne lub grube zespoły są przejrzyste i zapewniają wolne miejsce. Zbudowany do nieprzerwanej pracy w dowolnej konfiguracji maszyny do lutowania selektywnego na fali PCB.
Sterownik PLC zgodny z CE, okablowanie Cat-6 i pełna łączność Przemysłu 4.0 zapewniają niesamowitą prędkość i solidną niezawodność. Kreatory z przewodnikiem, poprawianie współrzędnych na podstawie obrazu, automatyczne wykrywanie dysz i wielojęzyczne menu skracają czas szkolenia prawie do zera. Dzięki połączeniu MES i zdalnej diagnostyce maszyna do lutowania selektywnego off-line zarabia przez całą dobę.
Duży kolorowy ekran dotykowy, instrukcje krok po kroku, podgląd CCD jednym dotknięciem i powiadomienia głosowe sprawiają, że obsługa urządzenia jest niezwykle prosta. Błyskawicznie przełączaj się pomiędzy angielskim, chińskim, japońskim lub rosyjskim. Niestandardowe oświetlenie wieżowe i aktualizacje Wi-Fi informują wszystkich na bieżąco, bez oddalania się od linii.
| Specyfikacja
| On-line selektywna maszyna lutownicza fali | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| Modułowe online | Natrysk + podgrzewanie i lutowanie | Natrysk + podgrzewanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie | Natrysk + podgrzewanie + lutowanie + lutowanie + lutowanie |
| System lutowania | ||||
| Ilość dysz | 1 | 1 | 2 | 3 |
| Ilość tygla lutowniczego | 1 zestaw | 1 zestaw | 2 zestaw | 3 zestawy |
| Podwójny garnek (opcja) | Nie dotyczy | Opcja | Opcja | Opcja |
| Moc tygla lutowniczego | 2,35 kW | 2,35 kW | 4,70 kW | 7,05 kW |
| System strumieniowy | ||||
| Zbiornik magazynowy strumienia | 1L | 1L | 2L | 2L |
| Wsparcie strumienia | Alarm strumieniowy, automatyczny | |||
| Dysza w sprayu | Niemcy Zawór strumieniowy (natrysk punktowy i liniowy) 1 zestaw | |||
| Rozmiar dysz sprysku | 130um (opcja 180um, 210um) | |||
| Prędkość natryskiwania | 0 ~ 20 mm/s | |||
| Prędkość ruchu dyszy natryskowej | 0 ~ 400 mm/s | |||
| System podgrzewania | ||||
| Tryb podgrzewania | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR | Gorące powietrze i IR |
| Obszar podgrzewania | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm | Dł.500*szer.500mm |
| Strefa podgrzewania | Górne gorące powietrze: 2, dolne IR: 1 | |||
| Dolna moc podgrzewania | Maks. 12 kW | |||
| Najwyższa moc podgrzewania wstępnego | Maks. 6kw | |||
| Czas rozgrzewki | Około 15 minut (ustawienie 150 ℃) | |||
| Tryb sterowania | Komputer + sterownik PLC | |||
| System transportu | ||||
| Rozmiar PCB (z oprawą) | 120*60~500*500mm | |||
| Wymiana PCB | W Internecie | |||
| Górny prześwit PCB | 120mm | |||
| Wysokość transportu | 900 ± 20 mm | |||
| Szerokość transportu | 60 ~ 500 mm | |||
| Wymiar: mm | L1850*W1850*H1480 | L2560*W1750*H1480 | L2560*W1950*H1480 | L2600*W1950*H1480 |
| Waga | Około: 800 kg | Około: 1200 kg | Około: 1300 kg | Około: 1500 kg |
| Lista wyposażenia linii DIP
Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
| Inline AOI po fali | Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. |
| Film o sukcesie klienta
Na początku 2025 r. główny wietnamski dostawca marki aparatów przyleciał w celu ostatecznego odbioru nowej maszyny do lutowania selektywnego off-line. Nasi inżynierowie załadowali swoje prawdziwe płytki produkcyjne, wykonali pełne cykle, podczas gdy klient obserwował na żywo powstawanie doskonałych połączeń THT na matrycy CCD, a następnie spędzili dwa dni na szkoleniu swoich techników w zakresie programowania, codziennej konserwacji i szybkiego rozwiązywania problemów. Wyszli całkowicie pewni siebie i gotowi zwiększyć głośność w chwili dostarczenia skrzynki – klasyczne globalne partnerstwo ICT w działaniu.
| Profesjonalna obsługa i szkolenia
Zajmujemy się całą podróżą: odbiorem fabrycznym, frachtem morskim, instalacją, uruchomieniem i wsparciem przez całe życie. Dwudziestu starszych inżynierów oraz lokalne zespoły w 72 krajach zapewniają szkolenia na miejscu lub zdalnie, kiedy tylko tego potrzebujesz. Magazyny części zamiennych na trzech kontynentach i całodobowa reakcja 7 dni w tygodniu zapewniają najwyższą dyspozycyjność Twojej maszyny do lutowania selektywnego na fali PCB przez dziesięciolecia.
| Pochwała klienta
Klienci powtarzają nam, że nasi inżynierowie są cierpliwi, bystrzy i rzeczywiście zależy im na ich sukcesie. Uwielbiają precyzyjne kropki strumienia, stabilną falę i szybkość, z jaką maszyna do lutowania selektywnego off-line zwraca się w postaci wyższych wydajności i zerowych przeróbek. Skrzynie eksportowe działają bez zarzutu, a zdalne naprawy tego samego dnia zmieniły kupujących po raz pierwszy w partnerów na całe życie na całym świecie.
| Certyfikaty branżowe
Każda maszyna do lutowania selektywnego off-line posiada znak bezpieczeństwa CE, zgodność z dyrektywą RoHS, system jakości ISO9001 oraz liczne patenty na zawory strumieniowe, pompy i kalibrację laserową. Te szanowane na całym świecie znaczki udowadniają, że otrzymujesz bezpieczną, ekologiczną i sprawdzoną w boju technologię, której możesz zaufać w dowolnym miejscu na świecie.
| O firmie i fabryce ICT
Od 2012 roku staliśmy się nowoczesnym kampusem o powierzchni 12 000 m², w którym pracuje 89 członków zespołu, 20 oddanych inżynierów i 8 oddziałów zagranicznych. Wszystko – prace badawczo-rozwojowe, obróbka blachy, obróbka skrawaniem, montaż i testy wypalania – odbywa się pod jednym dachem. Obsługujemy już ponad 1600 fabryk w 72 krajach, oferując kompletne rozwiązania SMT i THT pod klucz, a każda maszyna do lutowania selektywnego na fali off-line jest objęta rygorystyczną kontrolą i sprawdzonymi systemami jakości.
