| Bezołowiowa maszyna do lutowania dwufalowego serii W
Bezołowiowa maszyna lutownicza dwufalowa serii W firmy ICT to dojrzały produkt, udoskonalony w wyniku szeroko zakrojonych testów rynkowych i cieszący się zaufaniem klientów na całym świecie. Ten sprzęt do lutowania dwufazowego DIP wyróżnia się technologią dwufalową, oferując precyzyjne lutowanie złożonych płytek PCB, przy jednoczesnym zachowaniu doskonałej wydajności grzewczej i kontroli temperatury.
Dzięki maksymalnemu rozmiarowi płytki drukowanej wynoszącej 400 mm, pojemności tygla lutowniczego wynoszącej 180 kg i wysokości transmisji wynoszącej 750 ± 20 mm, idealnie nadaje się do bezołowiowego lutowania dwufalowego DIP. Jego energooszczędna konstrukcja zmniejsza koszty i jest zgodna ze standardami CE, CCC i UL. ICT zapewnia globalną instalację, konserwację i szkolenia, zapewniając optymalną wydajność Twojej linii produkcyjnej.
| Funkcja

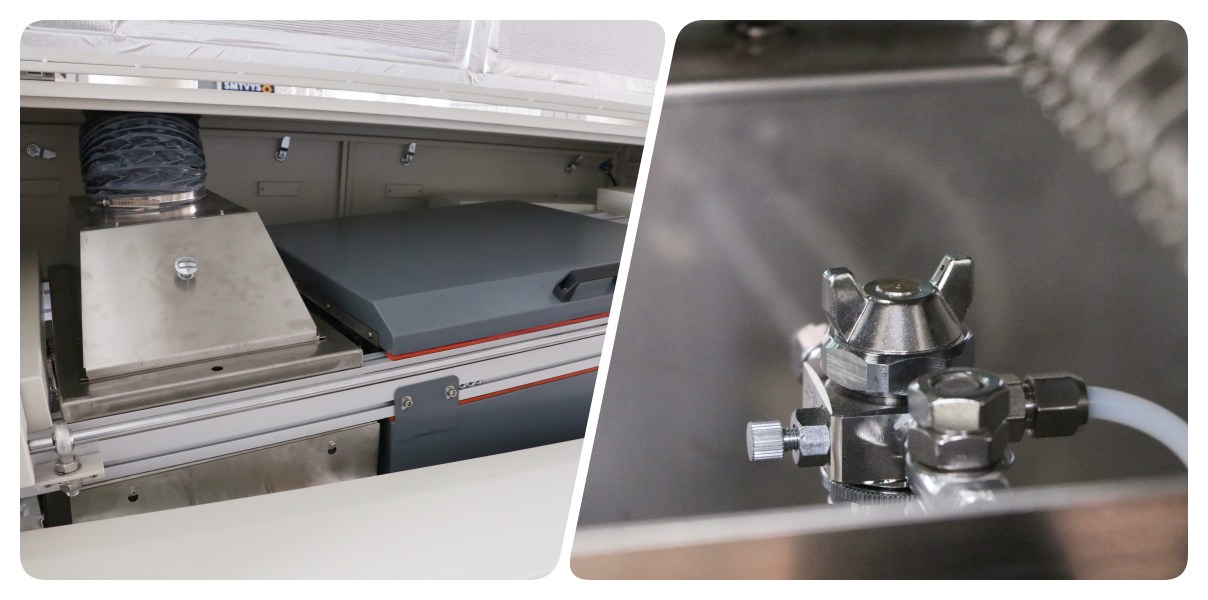

Wyposażony w japońskie dysze Kuroda, ten bezołowiowy system lutowania dwufazowego DIP oferuje regulowaną atomizację w celu uzyskania równomiernego i niezawodnego natryskiwania. Sterowanie PLC umożliwia precyzyjne zarządzanie czasem natryskiwania, prędkością i przepływem FLUX, z możliwością rejestracji cyfrowych ustawień przepływu i szerokości. System ten minimalizuje ilość odpadów i wspiera działania przyjazne dla środowiska.
Maszyna lutownicza z podwójną falą posiada unikalny system podwójnej fali, umożliwiający precyzyjne lutowanie elementów do montażu przelotowego i powierzchniowego. Taka konstrukcja zapewnia wysoką jakość połączeń na skomplikowanych płytkach PCB, co czyni go doskonałym wyborem do zastosowań w maszynach do lutowania zanurzeniowego. Regulowane fale dostosowują się do różnych rozmiarów desek, zwiększając wszechstronność i wydajność produkcji.

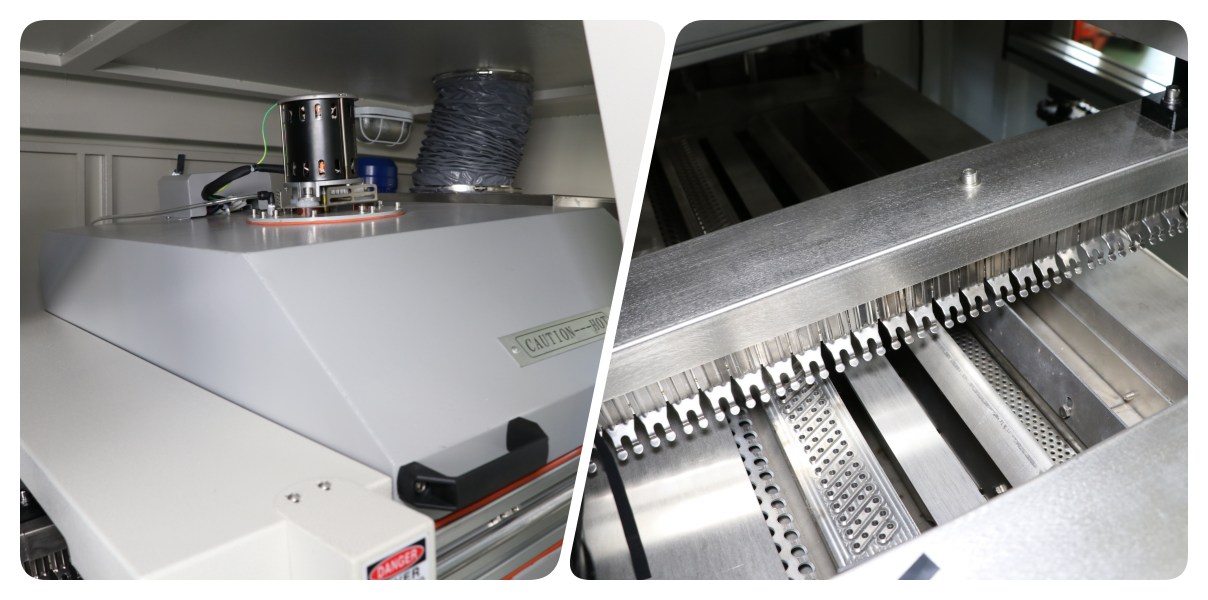

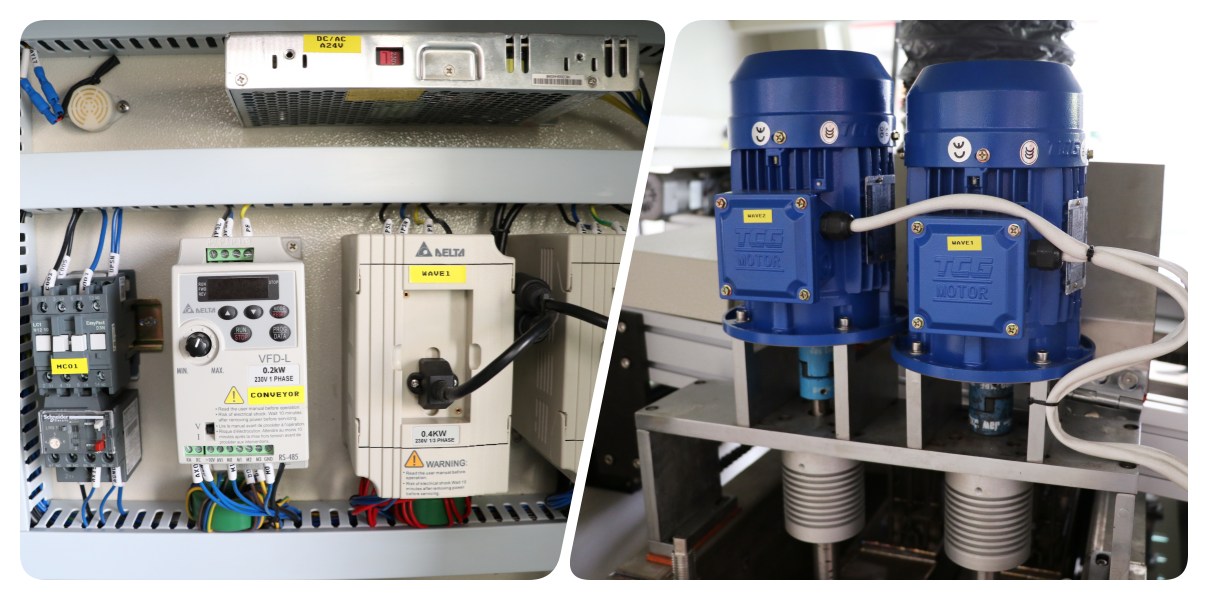

Bezpieczeństwo jest priorytetem dzięki ochronie przed przegrzaniem innej firmy i wielu warstwom bezpieczeństwa, zapewniającym bezpieczną pracę sprzętu do lutowania dwufazowego DIP. Pozioma konstrukcja ogrzewania zapobiega zakłóceniom między strefami, zapewniając stabilną krzywą temperatury, która ma kluczowe znaczenie dla wrażliwych zespołów elektronicznych.
| Lista wyposażenia linii DIP
| Model | W4 | W3 | W2 |
| Wymiar: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Waga (kg) | Około 1500 kg | Około 1200 kg | Około 790 kg |
| Zasilacz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Moc startowa | 32kw | 24kw | 16kw |
| Moc operacji | 12kw | 9kw | 7kw |
| System sterowania | Plc | ||
| System natryskowy | |||
| Metoda transmisji | Silnik krokowy | ||
| Ciśnienie w sprayu | 0,25 MPa-0,4 MPa | ||
| przepływ luksów | 10-100 ml/min | ||
| Średnica wydechu | Φ200mm | ||
| Wydajność wydechu | 25m3/min | ||
| System podgrzewania | |||
| Tryb podgrzewania | Puste słowa | ||
| Tryb sterowania | PID + SSR | ||
| Strefa podgrzewania | 4 | 3 | 2 |
| Długość podgrzewania | 1800 mm | 1600 mm | 1200 mm |
| Temperatura podgrzewania | (Temperatura pokojowa) -250°C | ||
| Czas nagrzewania (min) | Około 15 min (ustawienie 150°C) | ||
| System przenośnikowy | |||
| Rozmiar PCB: dł. x szer. (mm) | Min.:80x60mm; Maks.: 400 x 300 mm | ||
| Prędkość przenośnika | 0-2000 (mm/min) | ||
| Wysokość przenośnika | 750+/-20 (mm) | ||
| Palec | Pazur z podwójnym hakiem (standard) | ||
| Kontrola szerokości przenośnika | Ręcznie | ||
| Kąt przenośnika | 4 ~ 7 stopni | ||
| System lutowania | |||
| Styl garnka lutowniczego | Mechaniczny napęd silnika | ||
| Materiał tygla lutowniczego | Pełny tytan (standardowy FT) | ||
| Temperatura tygla lutowniczego | 300 ° C. | ||
| Pojemność tygla lutowniczego | Bezołowiowe 350kg | Bezołowiowe 300kg | Bezołowiowe 250kg |
| Inny | |||
| System czyszczenia palców | Szczotka | ||
| Lista wyposażenia linii DIP

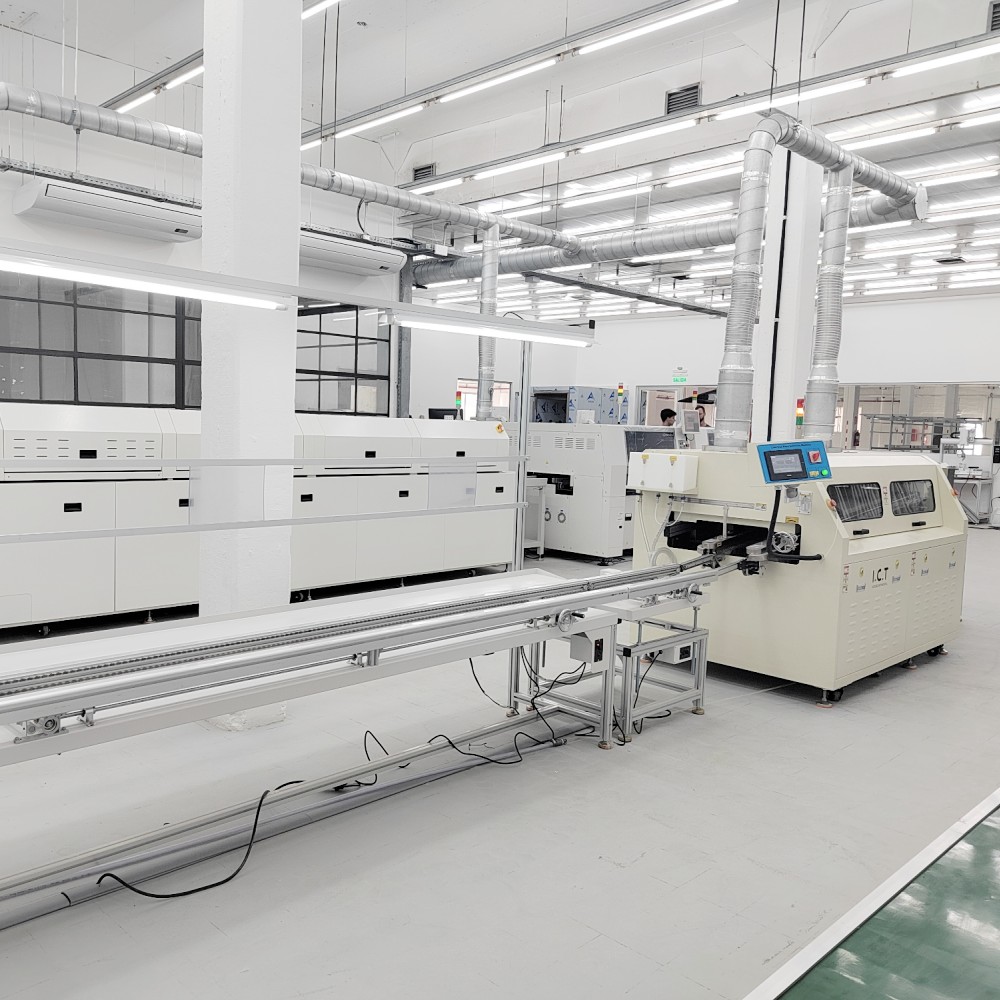

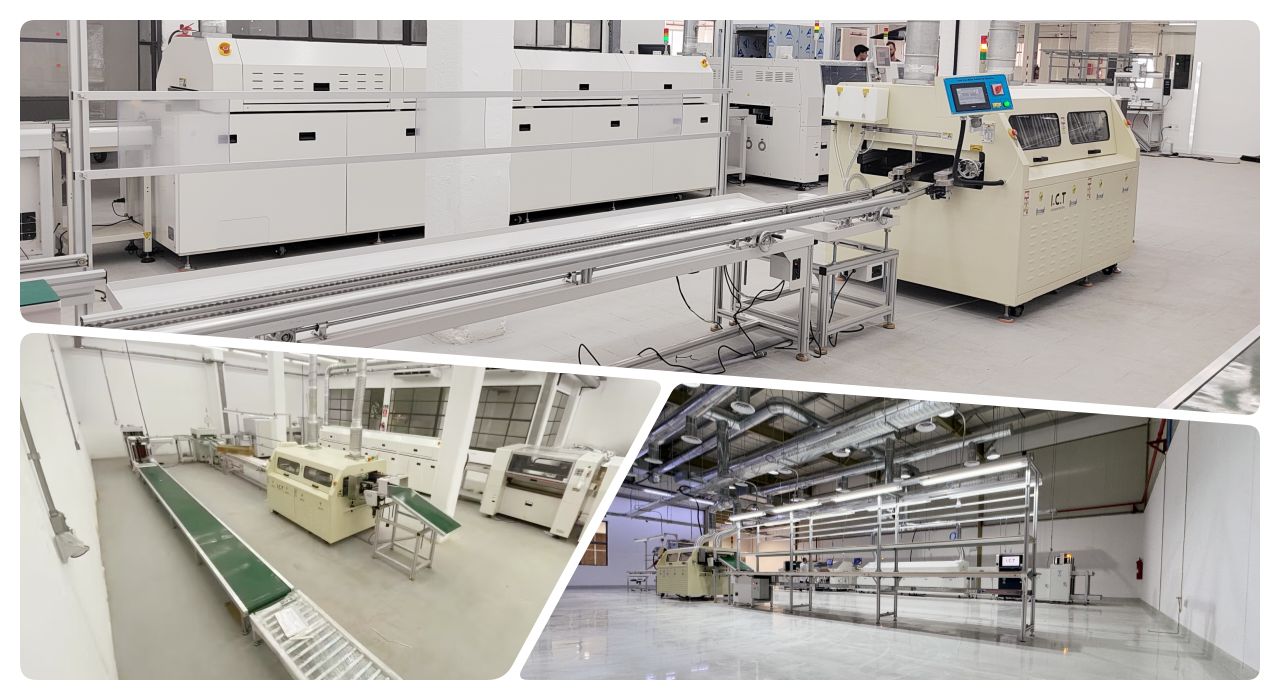

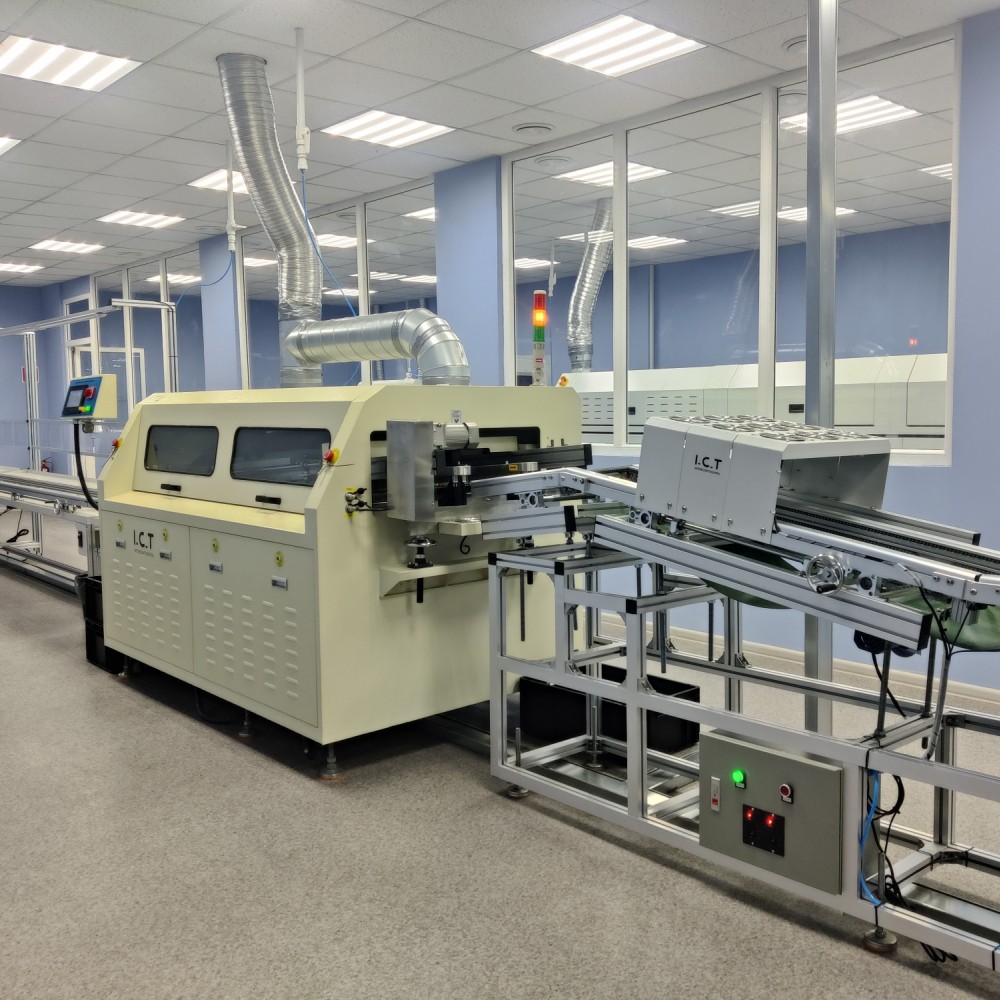

Nasza linia produkcyjna DIP oferuje zaawansowane narzędzia do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia DIP obejmuje linię wprowadzania DIP do dokładnego umieszczania komponentów, moduł ładowania fal zapewniający płynne wejście do PCB, moduł rozładowywania fal zapewniający bezpieczne wyjście oraz linię montażową do kontroli końcowych. Ta wysokiej jakości linia produkcyjna PCB DIP zapewnia stabilną pracę, niezawodne wkładanie THT i ekonomiczny montaż, spełniając różnorodne potrzeby branżowe. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa produktywność w przypadku zadań przewlekanych.
| Nazwa produktu | Zastosowanie w linii DIP |
|---|---|
Automatyczna maszyna do wkładania | Automatycznie umieszcza komponenty na płytkach PCB z precyzją dla linii produkcyjnej DIP. |
Topi lut, tworząc solidne połączenia na płytkach PCB podczas procesu podłączania THT. | |
Nakłada lut selektywnie na określone obszary w celu dokładnego montażu THT | |
Sprawdza połączenia lutowane i wady umiejscowienia na płytce PCB zmontowanej metodą DIP. | |
Sprawdza jakość lutowania wewnętrznego i wady ukryte w elementach THT. | |
Testuje wydajność elektryczną i łączność zmontowanej płytki PCB. | |
Płynnie transportuje płytki PCB przez linię DIP, zapewniając efektywny montaż i kontrolę. |
| Film o sukcesie klienta

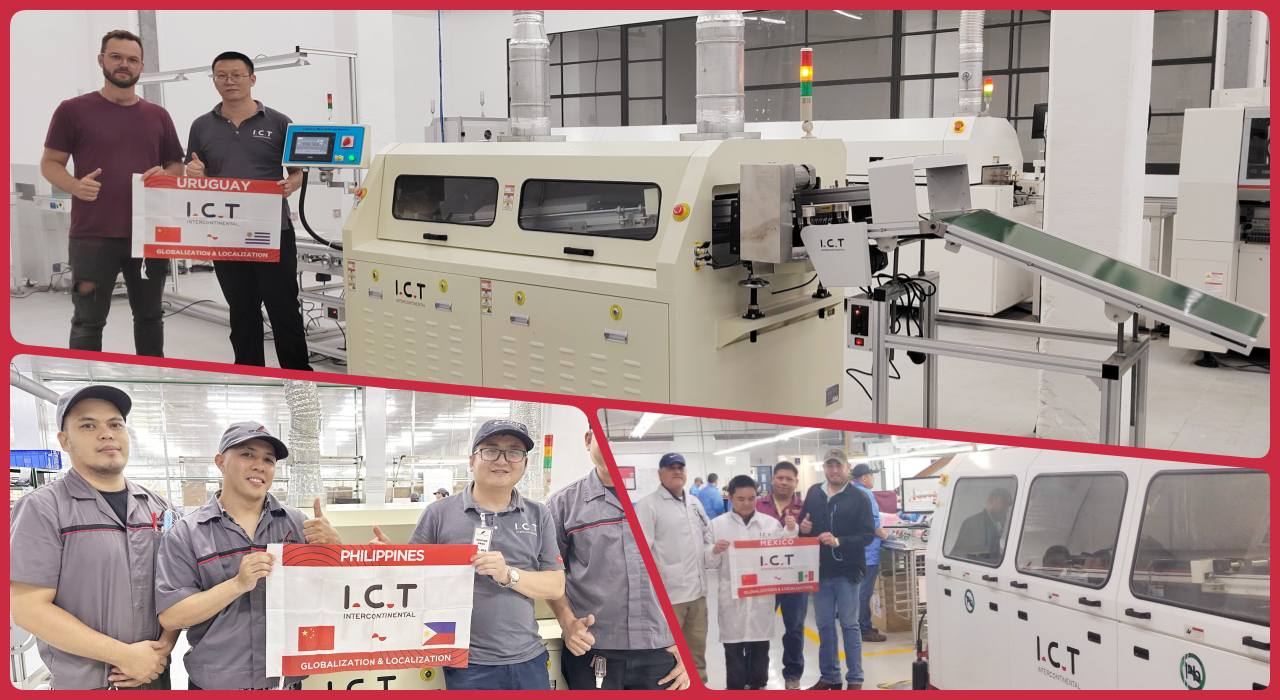

w 2024 r. dwóch inżynierów ICT pojechało do Urugwaju, aby pomóc producentowi inteligentnych liczników, co pokazano w filmie z pozytywnymi opiniami klientów. Film przedstawia sprzęt, w tym ładowarki do płyt, maszyny do układania 471 i 481, Lyra622, AOI, przenośniki narożne, maszynę do lutowania dwufazowego W2, stacje połączeniowe, linie taśmowe z ramą materiału, linie rolkowe i stoły warsztatowe typu bullseye. Klienci chwalili wiedzę inżynierów i niezawodność maszyny, zauważając zwiększoną wydajność produkcji inteligentnych liczników.
| Usługi eksperckie i szkolenia
ICT oferuje kompleksowe usługi i szkolenia dotyczące maszyny lutowniczej dwufalowej, w tym instalację, konserwację i wskazówki operacyjne. Nasza globalna sieć inżynierów obejmująca 72 kraje zapewnia wsparcie na miejscu i dostosowane do indywidualnych potrzeb szkolenia w celu maksymalizacji wydajności. Dzięki 25-letniemu doświadczeniu i zespołowi 20 inżynierów dostarczamy aktualizacje techniczne i optymalizacje procesów. Z siedzibą w naszym zakładzie w Dongguan o powierzchni 12 000 m² zapewniamy terminową pomoc, dzięki czemu ICT jest niezawodnym partnerem w zakresie bezołowiowego lutowania dwufazowego DIP.
| Referencje klientów
Klienci wysoko cenią inżynierów ICT za ich profesjonalne umiejętności i szybką reakcję, zwłaszcza podczas wsparcia zagranicznego w Urugwaju. Maszyna lutownicza dwufalowa jest chwalona za stałą jakość i wydajność spawania, co jest kluczowym atutem w przypadku zadań związanych z lutowaniem zanurzeniowym. Nasze solidne opakowanie zapewnia bezpieczną dostawę, a szybka reakcja na problemy techniczne – często rozwiązywane w ciągu kilku godzin – zdobywa wysokie oceny. Klienci doceniają nasze innowacyjne rozwiązania i postrzegają ICT jako zaufanego partnera w globalnej produkcji elektroniki.
| Certyfikaty jakości
Maszyna lutownicza dwufalowa ICT posiada certyfikaty CE, RoHS, ISO9001 i wiele patentów, odzwierciedlających zgodność z światowymi standardami bezpieczeństwa i jakości. Certyfikaty te, potwierdzone w naszej zaawansowanej fabryce o powierzchni 12 000 m², zapewniają niezawodność sprzętu do lutowania dwufazowego DIP. Nasze opatentowane technologie zwiększają trwałość i wydajność, dając klientom pewność wyboru ICT dla swoich potrzeb produkcyjnych.
| O firmie i fabryce ICT
ICT jest liderem w produkcji elektroniki, posiadającym własne działy badawczo-rozwojowe i produkcyjne, zatrudniającym duży zespół, który szybko rozwijał się przez 25 lat. Obsługując ponad 1600 klientów w 72 krajach, nasz park przemysłowy o powierzchni 12 000 m² w Dongguan charakteryzuje się ścisłą kontrolą jakości i solidnym systemem zarządzania, produkując najwyższej klasy maszyny do lutowania dwufazowego. Dzięki ośmiu oddziałom i zarejestrowanemu funduszowi o wartości 30 milionów dolarów dostarczamy innowacyjne rozwiązania na całym świecie. Nasze zaangażowanie w doskonałość wspiera klientów od konfiguracji po optymalizację, dzięki czemu ICT jest zaufaną marką w branży.
