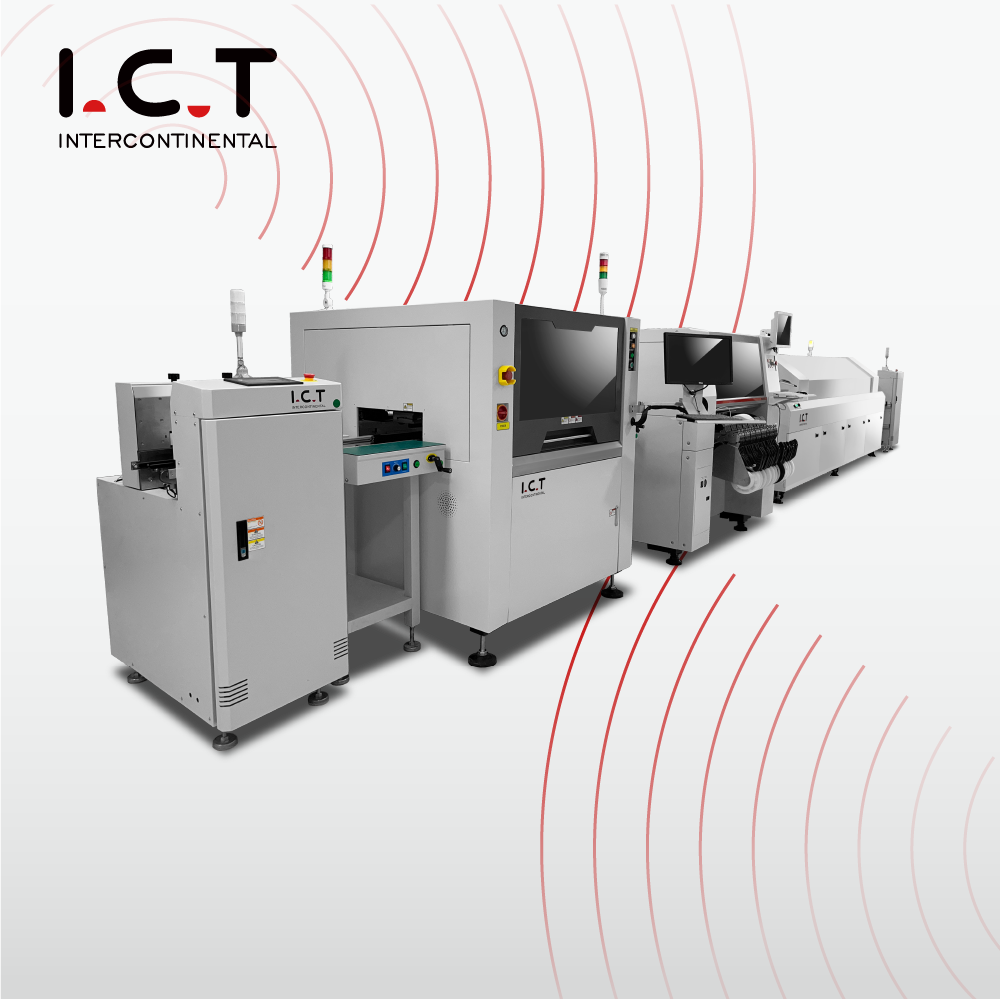

Linia produkcyjna wielu diod LED SMT JUKI
JUKI wielokrotna linia produkcyjna SMT LED, linia montażowa SMT PCB, szybka linia do produkcji żarówek LED na sprzedaż.
1. Maszyna typu pick and place JUKI
Zaawansowana strzelanka do chipów
Szybka i elastyczna maszyna typu pick and place
Wielofunkcyjny modułowy moduł do montażu chipów
Szybka i elastyczna maszyna do układania
| Model | Maszyna typu pick and place JUKI RS-1R |
| Specyfikacja przenośnika | standard | przedłużenia przenośnika 150mm,
w górę i w dół | przedłużenia przenośnika 250mm,
w górę i w dół |
| Rozmiar dzika | minimum | 50*50mm |
| 1 bufor | 650*370mm (pojedyncze mocowanie) |
| 950*370mm (podwójne mocowanie) | 1100*370 mm (podwójne mocowanie) | 1200*370 mm (podwójne mocowanie) |
| 3 bufory | 360 × 370 mm | 500*370mm | 600*370mm |
| Wysokość komponentu | 25mm |
| Rozmiar komponentu | 0201*1 ~74mm/150*50mm |
| Szybkość rozmieszczania | Optimum | 47 000 CPH |
| IPC9850 | 31 000 CPH |
| Dokładność umieszczenia | ±35μm(Cpk≥1) |
| Wejścia podajnika | maks. 112*2 |
2. Drukarka pasty lutowniczej
Wysoka dokładność pozycjonowania, powtarzalna dokładność pozycjonowania ± 0,01 mm; dokładność druku 0,025 mm
Wsparcie drukowania kleju, automatyczna kontrola poprawia wydajność produkcji, kontrolę jakości i oszczędza koszty produkcji
Automatyczna kalibracja PCB, Regulacja nacisku rakla, Automatyczne drukowanie, Automatyczne czyszczenie szablonu
Model
| I.C.T-4034 | I.C.T-5151 | I.C.T-6561 | I.C.T-1500(LED) |
Rozmiar ramy (mm)
| 470*370 ~ 737*737
| 470*370 ~ 737*737
| 470*370 ~ 850*850
| 470*370 ~ 1800*750
|
Rozmiar PCB (mm)
| 50*50 ~ 400*340
| 50*50 ~ 510*510
| 80*50 ~ 650*610
| 80*50 ~ 1500*350
|
Kierunek transportu
| Lewy-Prawy; Prawy-Lewy; Lewy-Lewy; Prawo-prawo
|
System wsparcia
| Sworzeń magnetyczny / Regulacja stołu góra-dół / blok podporowy
|
System mocowania
| Mocowanie boczne, dysza próżniowa, automatyczne chowanie ciśnienia Z
|
Głowica drukarki
| Dwie niezależne, napędzane silnikiem głowice drukujące
|
Wycieraczka gumowa Typ
| Stal nierdzewna (standard), tworzywo sztuczne
|
System czyszczenia
| Sucho, mokro, odkurz
|
Kontrola
| Kontrola 2D (standardowa)
|
Zasilanie
| AC: 220 ± 10%, 50/60 Hz, 3 kW
|
Metoda kontroli
| Sterowanie komputerem
|
Wymiar (mm)
| 1220*1355*1500
| 1220*1530*1500
| 1330*1530*1500
| 2500*1220*1500
|
Waga
| Około: 1250 kg
| Około: 1300 kg
| Około: 1300 kg
| Około: 1800 kg |
Model
| I.C.T-5134 | I.C.T-6534 | I.C.T-1200(LED) |
Rozmiar ramy (mm)
| 470*370 ~ 737*737
| 470*370 ~ 737*737
| 470*370 ~ 850*850
|
Rozmiar PCB (mm)
| 50*50 ~ 400*340
| 50*50 ~ 510*510
| 80*50 ~ 650*610
|
Wymiar (mm)
| 1220*1355*1500
| 1330*1530*1500
| 2200*1200*1500
|
Waga
| Około: 1250 kg
| Około: 1300 kg
| Około: 1500 kg
|
3. Piec do lutowania rozpływowego
Wysoce efektywny system zarządzania strumieniem
System ochrony azotem o wysokiej stabilności
Wysokowydajny układ chłodzenia
| Model | L8 | L10 |
| Wymiar (dł.*szer.*wys.)mm | 5000x1250x1490 | 5800x1250x1490 |
| Waga | Około. 1600 kg | Około. 1800 kg |
| Liczba stref grzewczych | Góra8/Dół8 | W górę10/w dół10 |
| Długość stref grzewczych | 3121mm | 3891 mm |
| Regulacja szerokości szyny | M(opcja:A) |
| Objętość wydechu | Wydechy 10M3/minx2 |
| System sterowania | PLC+komputer |
| Metoda kontroli temperatury | PID + SSR |
| Agent transmisji | Łańcuch + siatka |
| Wymagane zasilanie elektryczne | 3 fazy, 380 V 50/60 Hz |
| Moc na rozgrzewkę | 55KW | 64KW |
| Zużycie energii | 8KW | 12KW |
| Czas ocieplenia | Około 25 minut |
| Temp. Zakres ustawień | Temperatura pokojowa--300°C |
| Wysokość przenośnika | 900+/-20mm |
| Zakres prędkości przenośnika | 300 ~ 2000 mm/mi |
| Naprawiono stronę szyny | Przód stały (Opcja: tył Stały) |
| Metoda chłodzenia | Silnik i wentylator z wymuszonym obiegiem powietrza (standard)
|
| Model | Lira 622
| Lira 622N
| Lira 732/733
| Lyra 732N/733N
|
Ilość stref podgrzewania wstępnego
| 6 | 6 | 7 | 7 |
Ilość stref szczytowych
| 2 | 2 | 3 | 3 |
Maks. temperatura lutowania
| wstępne podgrzewanie strefy 300°C i strefy szczytowe350 °C
|
Ilość stref chłodzenia
| 2 | 2 | 2 | 3 |
Szerokość siatki
| Standardowe 440 mm (opcja 560 i 680 mm)
|
Szerokość szyny
| Szyna pojedyncza: 50 - 460 mm, Opcja: 50 - 686 mm. Inne szerokości na zamówienie. Standardowa szyna Duo: 50 - 290 mm*2
|
Dimensions
| 5150*1400*1500mm
| 5150*1400*1500mm
| 5850*1400*1500mm
| 6250*1400*1500mm
|
Waga
| 2400 kg
| 2600 kilogramów
| 2800 kg
| 3000 kg
|
Często zadawane pytania
P: Co możemy dla Ciebie zrobić?
Odp.: Total SMT Machines and Solution, profesjonalne wsparcie techniczne i serwis.
P: Czy jesteś firmą handlową lub producentem?
Odp.: dostępne są usługi OEM i ODM.
P: Jaka jest data dostawy?
Odp.: Termin dostawy wynosi około 35 dni od otrzymania płatności.
P: Jakie są warunki płatności?
Odp.: 30% depozytu z góry i 70% salda przed wysyłką.
P: Jacy są twoi główni klienci?
Odp.: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.
Q: Dlaczego wybrać nas?
Odp.: Wiodący dostawca SMT w Chinach; Ubezpieczenie handlu do ponad 560 000 USD; Profesjonalny zespół obsługi posprzedażnej.
