SM471plus
Hanwha
| Ilość： | |
|---|---|
| Niezawodna maszyna typu pick and place firmy Samsung
Hanwha buduje maszynę Pick and Place firmy Samsung, wykorzystując sprawdzoną technologię dla fabryk elektroniki. Maszyny te mają wspólne kluczowe cechy we wszystkich modelach: wizja w locie, która rozpoznaje poruszające się części, mieszane podajniki elektryczne i pneumatyczne, które współpracują z istniejącymi konfiguracjami, aby zaoszczędzić pieniądze, oraz proste oprogramowanie do szybkiego programowania. Obsługują wiele rozmiarów PCB i typów komponentów z dużą dokładnością. ICT dostarcza te mocne maszyny Samsung Pick and Place i zapewnia pełną obsługę, od projektu linii po instalację i szkolenie. Klienci otrzymują niezawodny sprzęt i fachową pomoc w sprawnym funkcjonowaniu linii produkcyjnych w dowolnym miejscu na świecie.
| Wprowadzenie modelu

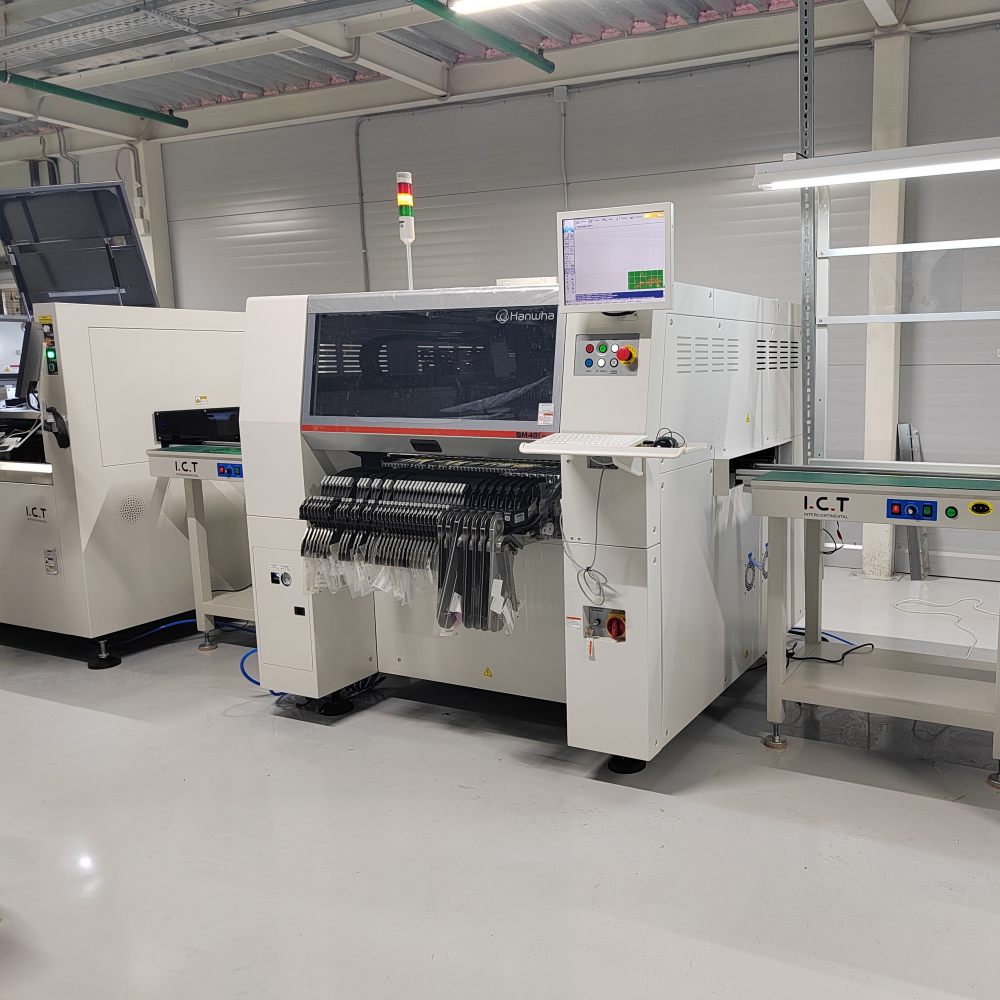

Szybki model: SM471Plus
SM471Plus jest najszybszym modelem z jedną bramą i dziesięcioma wrzecionami na głowicę. W najlepszych warunkach osiąga prędkość 78 000 CPH i wykorzystuje wizję latającą do szybkiej pracy na małych chipach 0402. Dokładność pozostaje na poziomie ±40µm dla chipów i ±50µm dla układów scalonych. Ta maszyna pasuje do linii o dużej wydajności w fabrykach elektroniki użytkowej i telefonów komórkowych, gdzie prędkość ma największe znaczenie. Standardowy rozmiar PCB wynosi 510 x 460 mm, z opcjami większymi.
Elastyczny model średniej prędkości: SM481Plus
SM481Plus wykorzystuje jedną bramę z sześcioma wrzecionami na głowicę, aby zrównoważyć prędkość i zasięg. Osiąga prędkość 40 000 CPH przy obsłudze większych części o średnicy do 42 mm. Dokładność poprawia się do ±30 µm w przypadku układów scalonych z wizją sceniczną. Fabryki z branży motoryzacyjnej i AGD wybierają ten model do mieszanych serii produkcyjnych. Obsługuje bardzo długie deski do 1500 mm w konfiguracji jednopasmowej, oferując prawdziwą elastyczność w przypadku różnych zadań.
Model wielofunkcyjny: SM482Plus
SM482Plus posiada sześć wrzecion na jednym portalu, co zapewnia wydajność 30 000 cykli na godzinę. Doskonale radzi sobie z elementami o nietypowych kształtach i dużymi płytami o wymiarach do 1200 x 510 mm. Wizja sceniczna utrzymuje dokładność na poziomie ± 30 µm dla układów scalonych. Producenci oświetlenia i wyświetlaczy wybierają ten model, gdy muszą umieścić duże lub nietypowe części bez spowalniania linii. Radzi sobie z wymagającymi zadaniami, z którymi na co dzień zmagają się inne maszyny.
Zaawansowany elastyczny model: DECAN L2
DECAN L2 obsługuje dwie suwnice z sześcioma wrzecionami każda, co zapewnia prawdziwą moc wielozadaniową. Obsługuje 56 000 CPH i zarządza szerokimi komponentami o wysokości do 55 mm. Wizja latania zapewnia dokładność chipa wynoszącą ±28 µm. Fabryki diod LED i producenci dużych paneli korzystają z tej maszyny Samsung Pick and Place do wydajnej pracy na dwóch pasach i do prac na dużych tablicach o długości do 1200 mm. Zapewnia wysoką wydajność na szybkich liniach.
| Specyfikacja
| Parametr | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Szybkość umieszczania (optymalna) | 78 000 CPH | 40 000 CPH | 30 000 CPH | 56 000 CPH |
| Liczba wrzecion | 10 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (1 suwnica) | 6 wrzecion/głowicę (2 suwnice) |
| Dokładność umieszczenia (chip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Dokładność umieszczenia (IC) | ±50µm | ±30µm | ±30µm | ±25µm |
| Zakres komponentów | 0402 ~ □14 mm (wys. 12 mm) | 0402 ~ □42 mm (wys. 15 mm) | 0402 ~ □55 mm (wys. 15 mm) | 0402 ~ □21mm (H12mm, do □55mm opcjonalnie) |
| Maksymalny rozmiar PCB (standardowy) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksymalny rozmiar PCB (opcja) | 610 x 460 mm | 1500 x 460 mm | 1200 x 510 mm | Do 1200 x 460 mm |
| Pojemność podajnika (8mm) | 120 szt | 120 szt | 120 szt | 120 szt |
| System wizyjny | Latająca wizja | Wizja sceniczna | Wizja sceniczna | Latająca wizja |
| Więcej produktów powiązanych z SMT
ICT buduje kompletne, wysokiej jakości linie produkcyjne SMT w oparciu o maszynę Pick and Place firmy Samsung. Dostarczamy ładowarki próżniowe, które utrzymują płyty w czystości, automatyczne drukarki dokładnie nakładające pastę, wielostrefowe piece rozpływowe, które tworzą mocne połączenia lutowane, oraz zaawansowane systemy AOI, które wychwytują każdy defekt. Wszystkie urządzenia są szczelnie połączone, co zapewnia płynny przepływ. Ta pełna konfiguracja zwiększa wydajność, obniża koszty i wytrzymuje trudne codzienne użytkowanie w fabrykach motoryzacyjnych, medycznych, oświetleniowych i elektroniki użytkowej. Gotowe deski wychodzą gotowe dla prawdziwych klientów. Planujemy i wspieramy całą linię od początku do końca.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Linia SMT | Turcja W pełni zautomatyzowana, identyfikowalna, wysokiej klasy linia SMT. |
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Maszyna Pick and Place | Precyzyjnie montuje komponenty na płytkach PCB. |
| Piekarnik rozpływowy | Topi lut, tworząc solidne połączenia. |
| Maszyna inspekcyjna | Urządzenia kontrolne SMT, takie jak AOI, SPI, rentgenowskie i inspektor szablonowy. |
| Sprzęt umożliwiający śledzenie | Rejestruje i śledzi dane produkcyjne. |
| Film o sukcesie klienta

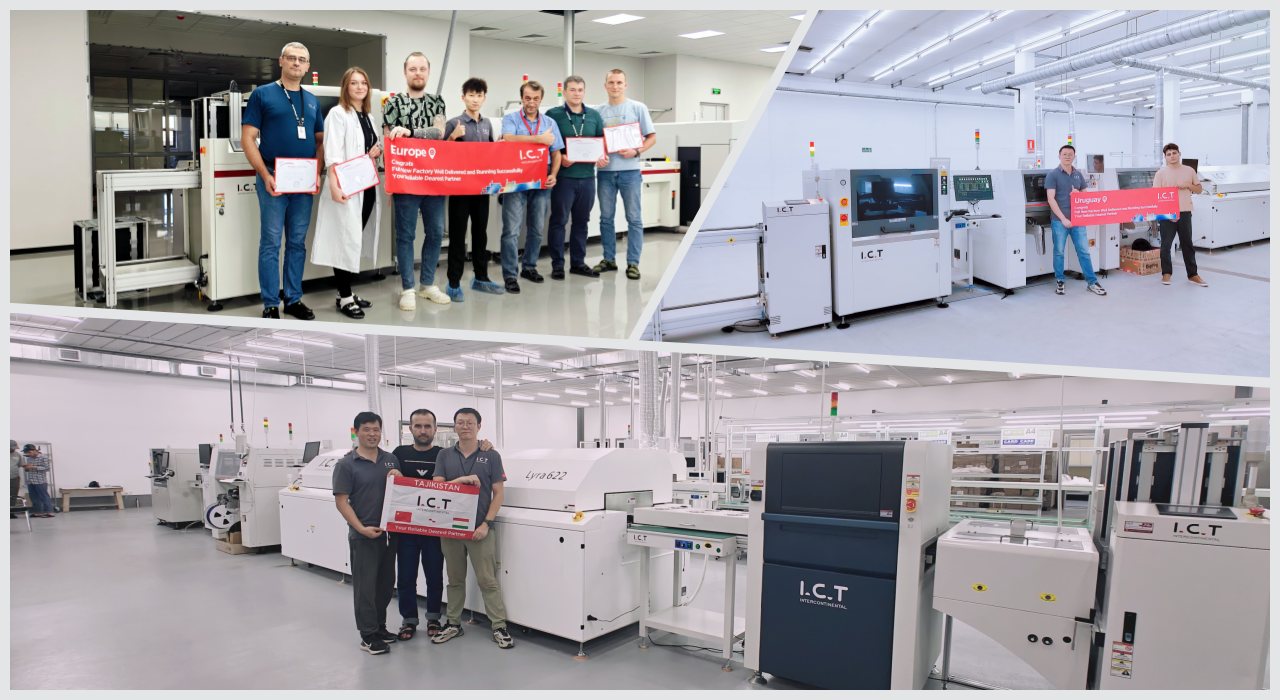

Dwóch inżynierów ICT poleciało do Tadżykistanu, aby pomóc producentowi diod LED. Klient otrzymał dwie pełne linie SMT z kilkoma maszynami Pick and Place firmy Samsung, a także jedną linię DIP, jedną linię powlekania, jedną linię dozowania i jedną linię montażu żarówek LED. Film pokazuje, jak sprzęt bezpiecznie przybywa, inżynierowie rozładowują skrzynie, montują maszyny i szkolą lokalnych pracowników krok po kroku. Linie zaczęły działać sprawnie. Personel wyprodukował wiele rodzajów żarówek i świateł LED. Na koniec klient wyraził bardzo pozytywne opinie na temat szybkiej konfiguracji i doskonałej jakości produktu.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia pełną obsługę i szkolenia w zakresie każdej maszyny Pick and Place firmy Samsung. Nasz zespół zaczyna od analizy potrzeb i planowania linii, następnie zajmuje się wysyłką, instalacją i szkoleniem na miejscu. Inżynierowie podróżują po całym świecie, aby uzyskać pomoc techniczną i szybkie poprawki. Kierujemy ulepszeniami procesów i przyszłymi ulepszeniami, aby linie działały z najwyższą wydajnością. Klienci zyskują wiedzę i wsparcie potrzebne do długoterminowego sukcesu i minimalizacji przestojów w swoich fabrykach.
| Referencje klientów
Klienci bardzo wysoko oceniają inżynierów ICT za ich wykwalifikowaną i cierpliwą pomoc na miejscu. Ufają maszynie Pick and Place firmy Samsung, która zapewnia stałą codzienną wydajność. Bezpieczne opakowanie chroni sprzęt podczas długich tras transportowych. Nasz zespół szybko odpowiada na pytania, często tego samego dnia. Wielu klientów twierdzi, że jasne szkolenie pozwala im szybko rozpocząć pełną produkcję i osiągnąć wysoką jakość wyników bez straty czasu i materiału.
| Certyfikaty i standardy
ICT utrzymuje ważne światowe certyfikaty potwierdzające jakość i bezpieczeństwo. Posiadamy znaki CE dla europejskich standardów bezpieczeństwa, zgodność z RoHS w zakresie ochrony środowiska oraz ISO9001 dla spójnych systemów zarządzania. Liczne patenty obejmują nasze własne innowacje w technologii SMT. Certyfikaty te pokazują, że każda maszyna typu Pick and Place firmy Samsung i powiązana z nią usługa spełnia rygorystyczne międzynarodowe przepisy dotyczące niezawodności, bezpieczeństwa pracowników i praktyk ekologicznych w produkcji.
| O firmie i fabryce ICT
ICT posiada własne centra badawczo-rozwojowe i produkcyjne w Chinach. Zatrudniamy 89 osób, w tym 20 wykwalifikowanych inżynierów, i od początku działalności w 2012 roku szybko się rozwijamy. Obecnie firma obsługuje ponad 1600 klientów w 72 krajach, oferując kompletne rozwiązania w zakresie produkcji elektroniki. Rygorystyczne etapy testowania i pełna kontrola jakości przebiegają w każdym procesie fabrycznym. Ten mocny system zapewnia niezawodny sprzęt i usługi klientom na całym świecie.
