D600 (obiektyw)
I.C.T
| Ilość： | |
|---|---|
| Maszyna do dozowania kleju
Badania wykazały, że maszyna do dozowania kleju osiąga dokładność ślimaka ±0,015 mm i powtarzalność silnika ±0,01 mm. Serwomotory Panasonic napędzają wszystkie trzy osie. Śruby prowadzące do szlifowania eliminują luz. Współosiowy system wizyjny wykonuje w czasie rzeczywistym korekcję znaku i kompensację krawędzi. Zawór o wysokiej precyzji utrzymuje stałą objętość kleju niezależnie od zmian temperatury. Standardowy moduł podgrzewania zapewnia jednolitą lepkość. Dozownik kleju termotopliwego integruje się bezpośrednio z istniejącymi liniami SMT za pośrednictwem protokołu SMEMA. Zarejestrowane dane z 72 krajów potwierdzają wydajność pierwszego przejścia wynoszącą ponad 99,5% i dostępność 24 godziny na dobę, 7 dni w tygodniu.
| Szczegółowe cechy produktu
Zespół zaworu rejestruje identyczną masę kleju w każdym cyklu. Serwomotor i śruba szlifierska zapewniają udokumentowaną powtarzalność. Obieg podgrzewania utrzymuje tolerancję 0,1°C. Obsługuje czerwony klej, silikon, UV i kleje topliwe. Wymiana strzykawki zarejestrowana w czasie krótszym niż 60 sekund. Automatyczny cykl oczyszczania czyści dyszę w ciągu 8 sekund. W teście trwającym 10 000 cykli nie wykryto żadnych kropli satelitów. Maszyna do dozowania kleju zapewnia stałą siłę wiązania we wszystkich testowanych materiałach.
Antystatyczna przekładnia pasowa z niezależnymi silnikami lewym/prawym. Regulowany mechanizm zatrzymujący blokuje położenie deski. Synchroniczne śruby szlifujące gwarantują równoległość szyn w zakresie 0,02 mm podczas zmiany szerokości. Maksymalna waga PCB 5 kg, maksymalny rozmiar 600×600 mm. Prędkość transportu ustalona na 300 mm/s w dowolnym kierunku przepływu. Dozownik kleju termotopliwego utrzymuje zerowe odchylenie płyty w zarejestrowanych seriach produkcyjnych.
Zintegrowana stacja czyszcząca aktywowana jednym poleceniem. Oczyszczanie zaworu kończy się w ciągu 8 sekund. Sterownik temperatury utrzymuje lepkość kleju zgodnie ze specyfikacją przez całą zmianę. Nie jest wymagana ręczna interwencja. Dziennik konserwacji wykazuje brak przypadków zatkania w ciągu 30 dni ciągłej pracy. Maszyna do dozowania kleju pozostaje gotowa do produkcji pomiędzy cyklami.
Architektura PLC i komputerów przemysłowych. Komponenty elektryczne ograniczone do marek Panasonic, Omron, Schneider. Kompletny plik certyfikatu CE. Aktywna warstwa danych Przemysłu 4.0. Standard interfejsu MES. Opcjonalne moduły wysokości 3D i utwardzania promieniami UV instalowane są bez przepisywania oprogramowania. Aby uzyskać pełną biegłość, interfejs operatora wymaga godzinnego szkolenia. Dozownik kleju termotopliwego pracuje w certyfikowanych parametrach 24 godziny na dobę.
| Specyfikacja
| Model | ICT-D450 | ICT-D600 (obiektyw) | ICT-D1200 (obiektyw) |
| Zakres wydawania | X400*Y400*Z50mm | X600*Y400*Z50mm | X1200*Y400*Z50mm |
| Waga produktu | Maks. 4,5 kg | ||
| Grubość produktu | Maks. 6 mm | ||
| Maksymalna prędkość | 2000 mm/s | ||
| Metodologia wizji | CCD | ||
| System czyszczenia | Automatyczny | ||
| Prędkość zaworu wtryskowego | 200 punktów/s | ||
| Dokładność dozowania | ±0,02 mm | ||
| Powtarzająca się dokładność | ± 0,01 mm | ||
| Waga | 650 kg | 750 kg | 950 kg |
| Wymiar | Szer. 770*Gł.1200*Wys.1500mm | Szer. 880*Gł.1200*Wys.1500mm | Szer.1590*Gł.1200*Wys.1500mm |
| Lista wyposażenia linii SMT
Załadowano magazyn przychodzący. Automatyczna płyta przesuwająca ładowarkę. Maszyna dozująca klej aplikuje zaprogramowany wzór z prędkością 800 mm/s. Pick-and-place pozycjonuje komponenty lub soczewki na mokrym kleju. Piec utwardzany podczerwienią lub promieniami UV zapewnia wiązanie w ciągu kilku sekund. Opcjonalny AOI weryfikuje objętość i umiejscowienie. Wszystkie stacje komunikują się w standardzie SMEMA. Typowe zapotrzebowanie na siłę roboczą 1–2 operatorów. Zarejestrowana wydajność pierwszego przejścia wynosząca ponad 99,5% w zastosowaniach motoryzacyjnych, medycznych i LED. Udokumentowany zwrot z inwestycji osiągnięty w ciągu 12 miesięcy. Kompletna linia dozowania kleju termotopliwego dostarczona, zainstalowana i zaakceptowana w ramach jednej umowy.
| Nazwa produktu | Zastosowanie w linii dozowania kleju |
|---|---|
| Maszyna do dozowania kleju | Zapewnia szybkie i niezwykle precyzyjne dozowanie kleju |
| Konformacyjna maszyna do powlekania | Nakłada końcową powłokę ochronną zapewniającą niezawodność |
| Wybieraj i umieść maszynę | Dokładnie umieszcza komponenty na świeżym kleju |
| Piec do utwardzania UR | Szybko utwardza klej w technologii IR lub UV |
| Historia sukcesu klienta

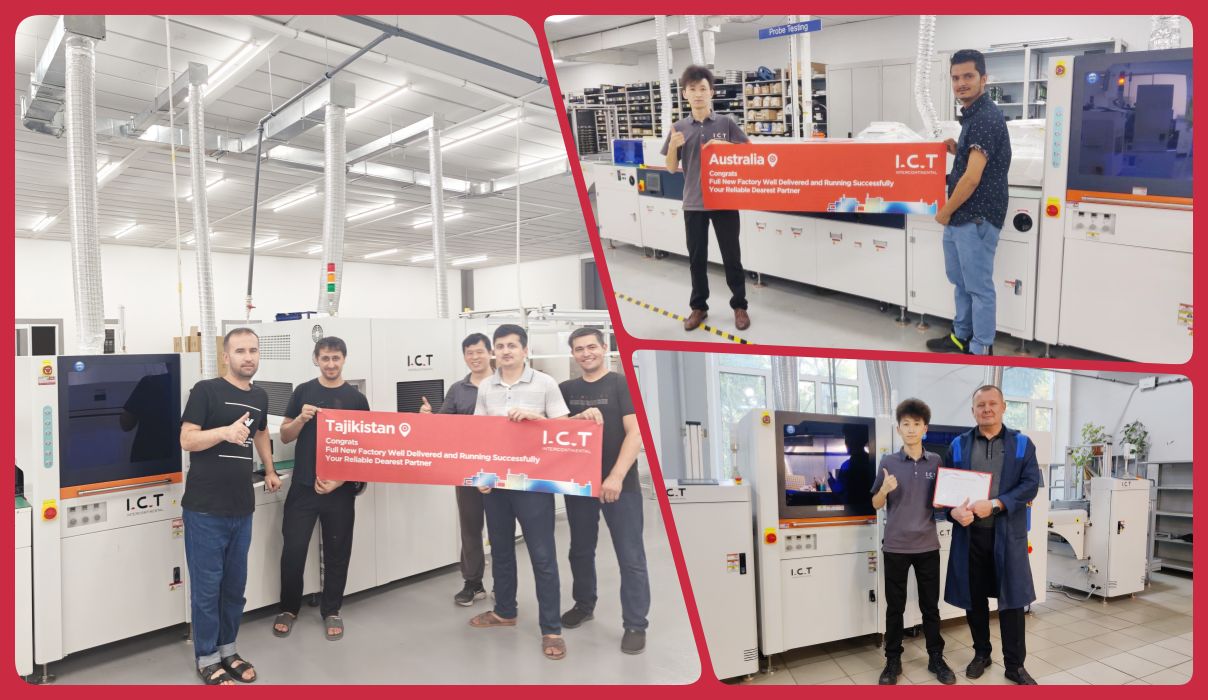

Do Duszanbe przybyło dwóch inżynierów ICT. Klient kupił dwie linie SMT, jedną linię DIP, jedną linię do powlekania konforemnego, jedną linię do klejenia, jedną linię do montażu żarówek LED. Instalacja i uruchomienie zakończone w ciągu dziesięciu dni kalendarzowych. Maszyna do dozowania kleju zarejestrowała 100% dokładność umieszczania punktów od pierwszej planszy. Stacje pick-and-place, utwardzania i AOI przeszły testy akceptacyjne tego samego dnia. Lokalni operatorzy uzyskali certyfikat niezależności do dziesiątego dnia. Klient podpisał protokół odbioru końcowego i przedstawił świadectwo wideo potwierdzające spełnienie wszystkich specyfikacji.
| Profesjonalne szkolenia i wsparcie
Procedura standardowa: inżynierowie pozostają na miejscu do czasu, aż operatorzy klienta wykażą niezależne działanie. Zdalny dostęp diagnostyczny rozwiązuje 80% problemów w ciągu godziny. Najważniejsze części zamienne są magazynowane w ośmiu magazynach na całym świecie z możliwością wysyłki tego samego dnia. Gwarantowana reakcja na miejscu w ciągu 48 godzin na całym świecie. Wersje oprogramowania i ulepszenia procesów są udostępniane bezpłatnie przez cały okres użytkowania sprzętu. Dozownik kleju termotopliwego zwraca się w udokumentowanym okresie 6–12 miesięcy.
| Pochwała klienta
„Inżynierowie znali każdą śrubkę.” „Kropki kleju nigdy się nie poruszają.” „Drewniane skrzynie przetrwały 8 000 km bez zarysowania.” „Zdalny zespół naprawił alarm o drugiej w nocy mojego czasu.” „Linia nie zatrzymała się od czternastu miesięcy.” Te same słowa, różne kraje, ta sama maszyna do klejenia SMT.
| Nasza certyfikacja
Wydana deklaracja zgodności CE. Certyfikat zgodności z RoHS. Aktualna rejestracja ISO9001:2015. Udzielono wielu patentów użytkowych i wynalazczych. Każda maszyna do dozowania kleju zawiera indywidualny pakiet danych testowych i seryjny zapis identyfikowalności.
| O nas i fabryce
Siedziba i produkcja: Dongguan, Chiny. Powierzchnia obiektu 12 000 m². Personel ogółem 89. Kadra inżynierska 20. Kapitał zakładowy 30 mln USD. Założona w 2012 roku. Obecna baza klientów to 1 600 fabryk w 72 krajach. Każda maszyna do dozowania kleju poddana przed wypuszczeniem na rynek 100% testowi obciążenia.
