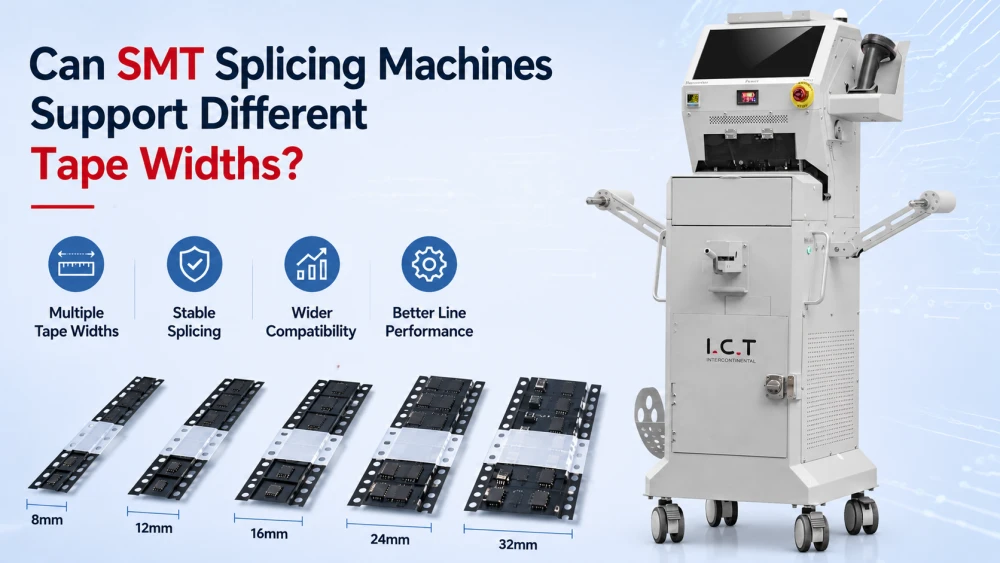

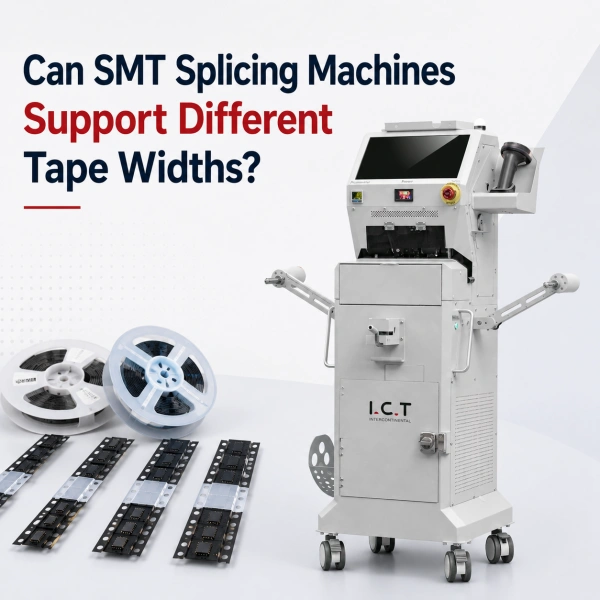

Tak, maszyny do łączenia SMT mogą obsługiwać taśmy o różnych szerokościach, ale nie każda maszyna obsługuje ten sam zakres i radzi sobie z tym równie dobrze. Zgodność szerokości taśmy zależy od struktury pozycjonowania maszyny, metody wyrównania, interfejsu podajnika i stabilności samego złącza. Jeśli maszyna jest zaprojektowana tylko dla jednego wąskiego asortymentu taśm, może dobrze działać w ograniczonym procesie, ale nie będzie w stanie sprostać szerszym potrzebom produkcyjnym.
W przypadku fabryk obsługujących wiele typów komponentów przed zakupem sprzętu ważne jest zrozumienie Maszyna pasująca tylko do części asortymentu materiałów może powodować opóźnienia w przezbrojeniu, problemy z podajnikiem i niepotrzebną pracę ręczną. Z kolei maszyna z szerszą obsługą taśm może zmieścić więcej pozycji podajników, więcej typów komponentów i więcej scenariuszy produkcyjnych. zgodności szerokości taśmy maszyny do łączenia SMT .
W tym przewodniku wyjaśniono, jak różne szerokości taśm wpływają na łączenie, co oznacza kompatybilność w praktyce i jak zdecydować, czy maszyna wytrzyma materiały użyte na Twojej linii. Pokazuje także, jak wybór szerokości taśmy może wpłynąć na stabilność podajnika i wydajność dalszej części procesu na etapie podnoszenia i umieszczania maszyny .
Krótka odpowiedź brzmi: tak, maszyna do łączenia SMT może obsługiwać taśmy o różnych szerokościach. Bardziej użyteczną odpowiedzią jest to, że może obsługiwać tylko szerokości pasujące do jego fizycznej konstrukcji i metody pracy. Obsługa szerokości nie jest nieograniczona. Każda spawarka ma zakres kompatybilności, a maszyna powinna być dopasowana do rozmiarów szpul stosowanych w rzeczywistej produkcji.
Niektóre maszyny są zbudowane dla popularnych wąskich taśm. Inne obsługują szerszy zakres i są przeznaczone do zarządzania bardziej elastycznymi liniami produkcyjnymi. Jeśli Twoja fabryka obsługuje wiele rodzin komponentów, obsługa szerokości taśmy powinna być jedną z pierwszych rzeczy sprawdzanych podczas oceny sprzętu.
Wielu kupujących patrzy tylko na maksymalną szerokość podaną w broszurze. Ta liczba ma znaczenie, ale nie mówi wszystkiego. Maszyna może wyświetlać listę obsługi wielu szerokości taśm, a mimo to nadal działać lepiej w przypadku niektórych szerokości niż w przypadku innych. Prawdziwym testem jest to, czy uda mu się czysto skleić taśmy, dokładnie je wyrównać i pozwolić, aby podajnik mógł je później płynnie przesuwać.
Innymi słowy, obsługa szerokości nie polega tylko na fizycznym dopasowaniu taśmy. Chodzi także o to, czy maszyna może wytworzyć stabilne połączenie, które przetrwa rzeczywiste warunki produkcyjne.
Wąskie taśmy są zwykle bardziej wrażliwe na wyrównanie i jakość połączenia. Szersze taśmy mogą być łatwiejsze do utrzymania w miejscu, ale mogą powodować większą powierzchnię, większą sztywność lub większy nacisk w miejscu połączenia. Z tego powodu maszyna musi odpowiadać zachowaniu taśmy, a nie tylko jej szerokości.
Z tego powodu maszyna, która bardzo dobrze radzi sobie z taśmą o jednej szerokości, może potrzebować innych urządzeń lub ustawień dla innej szerokości. Dobra kompatybilność oznacza, że maszyna pozostaje niezawodna w szerokościach, które mają największe znaczenie w procesie produkcyjnym.

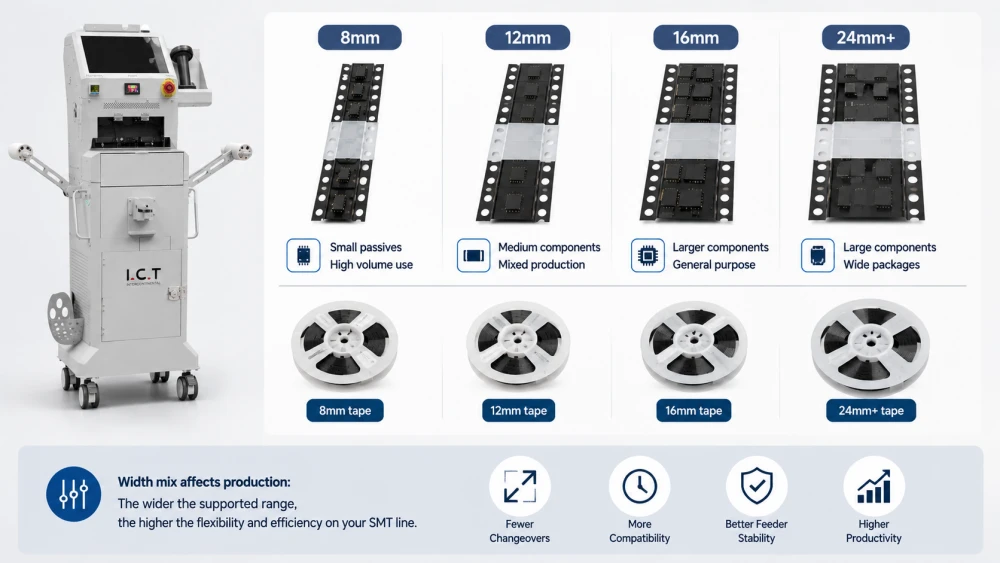

Aby właściwie ocenić kompatybilność, musisz wiedzieć, jakie szerokości są rzeczywiście powszechne w produkcji SMT. Większość fabryk nie stosuje tylko jednej szerokości taśmy. Używają kilku szerokości dla różnych typów komponentów, pozycji podajników i rodzin produktów.
Dlatego też przegląd rzeczywistej szerokości taśmy składowej należy rozpocząć od listy materiałów, a nie od broszury dotyczącej maszyny. Gdy już znasz typowe szerokości, możesz je porównać z zasięgiem maszyny i zachowaniem podajnika.
8 mm to jedna z najczęściej stosowanych szerokości w SMT, ponieważ wiele małych elementów pasywnych jest zapakowanych w wąską taśmę nośną. Ta szerokość często pojawia się na liniach o dużym nakładzie i może być jednym z najczęściej zmienianych kołowrotków w produkcji.
Jeśli w Twojej fabryce wykorzystuje się wiele rolek o średnicy 8 mm, maszyna do łączenia powinna zapewniać stabilne wyrównanie przy tak małej szerokości. Małe odchylenia mogą mieć tutaj większe znaczenie, ponieważ taśma jest zwarta, a kieszenie są bliżej siebie.
Taśmy o szerokości 12 mm i 16 mm są powszechnie stosowane w przypadku elementów średniej wielkości i zastosowań w produkcji mieszanej. Te szerokości są często stosowane, gdy pakiet komponentów jest większy niż zwykła część pasywna, ale nadal nie jest wystarczająco duży, aby wymagać szerokiej taśmy nośnej.
W niektórych sytuacjach szerokości te mogą być bardziej wyrozumiałe niż 8 mm, ale nadal wymagają precyzyjnego łączenia. Jeśli złącze jest przesunięte lub nierówne, ruch podajnika może nadal stać się niestabilny.
Szersze taśmy są zwykle używane w przypadku większych komponentów lub formatów opakowań, które wymagają więcej miejsca. Zaletą jest to, że taśma może być łatwiejsza w obsłudze fizycznej, ale połączenie może wymagać maszyny z silniejszym podparciem lub lepszą kontrolą wyrównania.
Szersze taśmy mogą również wprowadzić większą sztywność w pobliżu złącza. Oznacza to, że maszyna powinna nie tylko trzymać taśmę, ale także utrzymywać złącze na tyle płaskie, aby mogło przejść przez ścieżkę podajnika w sposób czysty.
Jeśli linia ma tylko jedną lub dwie szerokości, łatwiej jest określić zgodność. Jeśli używasz wielu szerokości, maszyna do łączenia musi obsługiwać szerszy zakres, nie zmuszając operatora do zbyt częstej regulacji konfiguracji. W takiej sytuacji elastyczność szerokości staje się częścią produktywności, a nie tylko częścią specyfikacji sprzętu.
Aby uzyskać głębsze wyjaśnienie struktury maszyny i logiki działania, możesz również przeczytać, jak działa maszyna do łączenia SMT.
Zgodność maszyny do łączenia SMT zależy od czegoś więcej niż tylko etykiety szerokości taśmy. O tym, czy taśmę można utrzymać, wyrównać, połączyć i skutecznie podać, decyduje kilka cech konstrukcyjnych. Jeżeli którakolwiek z tych części nie będzie dobrze dopasowana, maszyna może mieć problemy, nawet jeśli szerokość taśmy technicznie rzecz biorąc mieści się w podanym zakresie.
Maszyna musi ułożyć starą i nową taśmę w spójnej pozycji. Jeśli pozycjonowanie jest wyłączone, złącze może być ułożone pod kątem lub przesunięte. Jest to szczególnie ważne w przypadku wąskich taśm, gdzie nawet niewielka niewspółosiowość może spowodować problemy z podajnikiem.
Dobra dokładność pozycjonowania pomaga maszynie obsługiwać szerszy zakres szerokości, ponieważ każda taśma wchodzi w obszar złącza w kontrolowany sposób.
Uchwyt przytrzymuje taśmę podczas łączenia. Uchwyt przeznaczony do wąskiej taśmy może nie stabilizować prawidłowo szerszej szpuli, a uchwyt przeznaczony do szerszej taśmy może nie prowadzić prawidłowo wąskiej szpuli. Dlatego oprawa jest jednym z najważniejszych punktów zgodności fizycznej.
Oceniając maszyny, zapytaj, czy mocowanie jest regulowane, dedykowane, czy wielowymiarowe. Odpowiedź pomaga określić, czy maszyna poradzi sobie z rzeczywistym asortymentem produkcji.
Sposób łączenia również ma znaczenie. Niektóre metody lepiej utrzymują taśmę płaską, podczas gdy inne mogą wprowadzać grubość lub sztywność. Jeśli metoda tworzy nieporęczne połączenie, może to być akceptowalne w przypadku jednej szerokości taśmy, ale problematyczne w przypadku innej.
Kompatybilność jest największa, gdy metoda łączenia zapewnia płaskość i stabilność złącza w całym zakresie szerokości stosowanym w produkcji.
Połączenie zakończy się sukcesem tylko wtedy, gdy przejdzie czysto przez podajnik. Oznacza to, że interfejs podajnika jest również częścią kompatybilności szerokości. Jeśli maszyna łączy taśmę, ale podajnik nie może płynnie przyjąć powstałego połączenia, twierdzenie o kompatybilności jest niekompletne.
Dlatego też należy zawsze sprawdzać szerokość obsługi oraz zachowanie podajnika, szczególnie gdy linia produkcyjna korzysta z systemu szybkiego umieszczania.

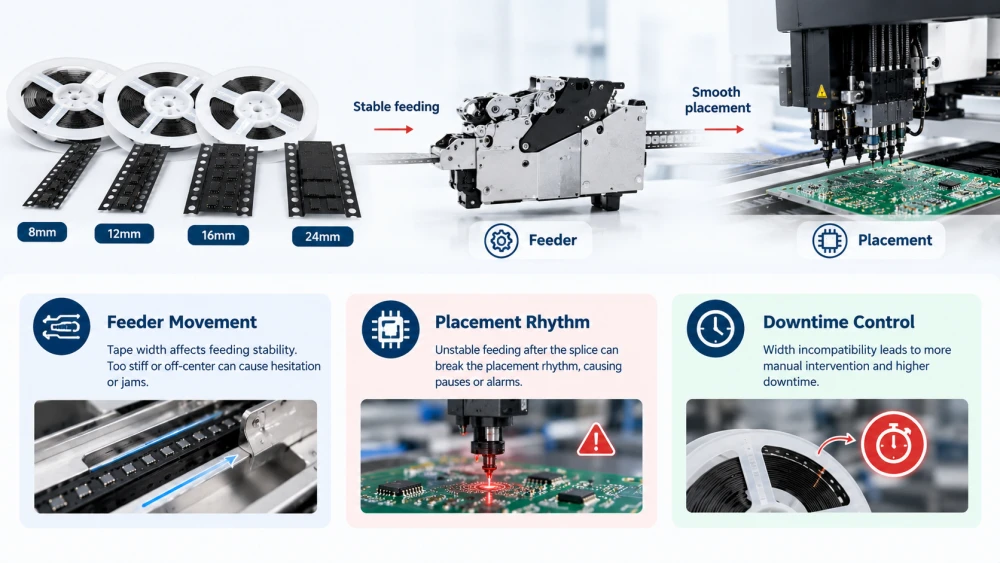

Szerokość taśmy ma bezpośredni wpływ na zachowanie podajnika. Wąskie taśmy mogą być bardziej wrażliwe na wyrównanie, podczas gdy szersze taśmy mogą powodować większy opór fizyczny w miejscu łączenia. W obu przypadkach podajnik oczekuje przewidywalnego ruchu i stabilnej geometrii stawu.
Dlatego kompatybilność szerokości taśmy nie jest tylko kwestią łączenia. Jest to również kwestia stabilności produkcji, która wpływa na całą linię od podajnika do głowicy umieszczającej.
Podajnik przesuwa taśmę w kontrolowanym ruchu. Jeżeli złącze jest zbyt sztywne w stosunku do stosowanej szerokości, podajnik może się wahać lub powodować niewielkie zacięcia. Jeśli złącze nie jest wyśrodkowane, taśma może przesuwać się po ścieżce.
Problemy te często pojawiają się po zakończeniu spawania, dlatego też maszynę należy przetestować w rzeczywistych warunkach podawania. Aby zapoznać się z powiązanym zachowaniem podajnika, zobacz ten artykuł na temat jakości spawów i niezawodności podajnika.
Maszyna typu pick and place zależy od podajnika, aby dostarczyć komponenty na czas. Jeśli szerokość taśmy powoduje niestabilne podawanie po złożeniu, rytm układania może zostać zakłócony. Rezultatem może być przerwa, alarm lub zmniejszona przepustowość.
Kiedy więc pytasz, czy maszyna do łączenia obsługuje taśmy o różnych szerokościach, praktycznym pytaniem jest, czy umożliwia ona stabilne umieszczenie taśmy po złożeniu.
Niezgodność szerokości może spowodować wielokrotną interwencję ręczną. Jeśli operatorzy muszą zresetować podajnik, ponownie połączyć taśmę lub usunąć zacięcie, czas przestoju szybko się wydłuża. Jest to szczególnie bolesne na liniach z częstą zmianą szpul.
Aby uzyskać szersze spojrzenie na wpływ na czas sprawności, przeczytaj ten artykuł na temat tego, jak łączenie wspiera ciągłą pracę linii.
Najlepszym sposobem sprawdzenia kompatybilności jest porównanie maszyny z faktycznie używanymi szerokościami, a następnie przetestowanie wyniku w rzeczywistym kontekście produkcyjnym. Twierdzenia zawarte w broszurach są przydatne, ale prawdziwą odpowiedź dają testy produkcyjne.
Dobra ocena kompatybilności szerokości taśmy w maszynie do splatania SMT powinna uwzględniać aktualne materiały, oczekiwane przyszłe materiały oraz typy podajników używanych na linii.
Wypisz wszystkie szerokości taśmy aktualnie używane w linii. Uwzględnij najpopularniejsze szerokości, mniej popularne szerokości i wszelkie szerokości specjalne, które pojawiają się tylko w niektórych produktach. Daje to realistyczny cel zgodności.
Bez tego wyposażenia łatwo jest kupić maszynę, która obejmuje jedną częstą szerokość, ale pomija ważną obudowę krawędziową.
Jeśli to możliwe, używaj rzeczywistych szpul, taśm nośnych i podajników pochodzących z produkcji. Próbka materiału może nie wykazywać takiego samego zachowania jak rzeczywisty materiał produkcyjny, zwłaszcza jeśli dostawcy stosują nieco inną sztywność taśmy lub jakość krawędzi.
Testowanie prawdziwych kołowrotków daje bardziej wiarygodną odpowiedź na pytanie, czy maszyna może niezawodnie obsługiwać Twój zasięg.
Nie przerywaj testu w momencie połączenia taśmy. Obserwuj, jak złącze przemieszcza się w podajniku. Sprawdź, czy pozostaje wyśrodkowany, przechodzi płynnie i kontynuuje podawanie bez alarmów i wahań.
Ten krok jest ważny, ponieważ prawdziwą wartością obsługi szerokości taśmy nie jest możliwość łączenia taśm. Jest to zdolność do późniejszego utrzymania materiału w ruchu.
Jeśli maszyna wymaga wielu zmian ustawień pomiędzy szerokościami, linia może tracić czas, nawet jeśli szerokości są obsługiwane technicznie. Zapytaj, jak szybko operatorzy mogą przełączać się między szerokościami i czy proces pozostaje stabilny w całym zakresie.
Najlepsza maszyna to taka, która obsługuje wiele szerokości bez tworzenia niepotrzebnej złożoności podczas codziennej zmiany.

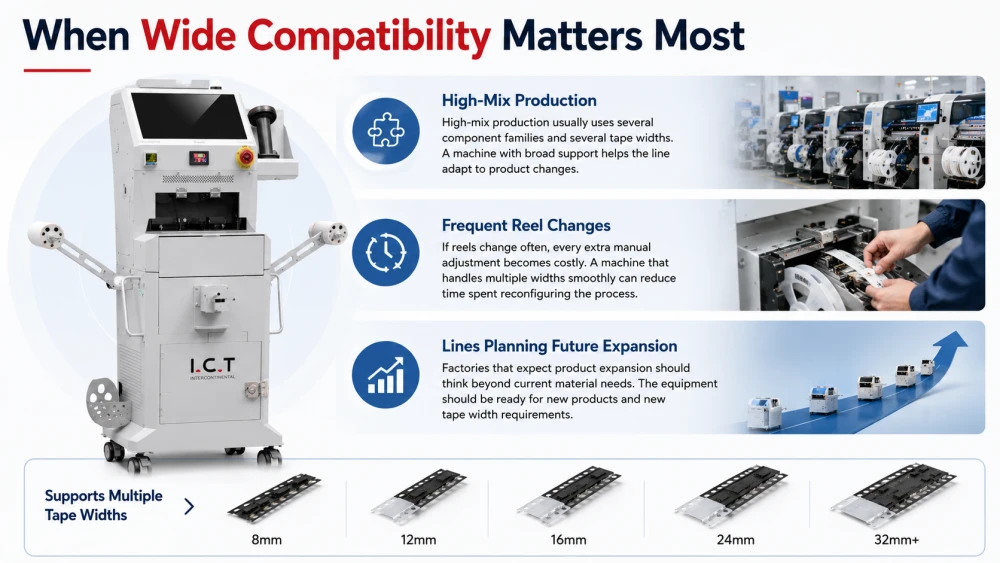

Niektóre fabryki bardziej niż inne potrzebują kompatybilności z szeroką szerokością. Im bardziej zmienia się asortyment produkcji, tym cenniejsza staje się elastyczna maszyna do łączenia. W stabilnej linii jednoproduktowej może wystarczyć wąski zakres wsparcia. W przypadku linii produktów mieszanych elastyczność może zaoszczędzić czas i zmniejszyć liczbę błędów konfiguracji.
Produkcja wielkoseryjna zwykle wykorzystuje kilka rodzin komponentów i kilka szerokości taśm. Maszyna z szerokim wsparciem pomaga linii dostosować się do zmian produktu bez konieczności stosowania oddzielnych narzędzi dla każdej szerokości.
Jeśli szpule zmieniają się często, każda dodatkowa ręczna regulacja staje się kosztowna. Maszyna, która płynnie obsługuje wiele szerokości, może skrócić czas potrzebny na zmianę konfiguracji procesu.
Fabryki oczekujące ekspansji produktowej powinny myśleć poza bieżącymi potrzebami materiałowymi. Jeśli w nowych produktach będzie prawdopodobne wprowadzenie szerszych lub węższych taśm, sprzęt powinien sobie z nimi poradzić bez większych zmian.
Przy wyborze sprzętu w tym kontekście przydatnym uzupełnieniem będzie niniejszy przewodnik dotyczący wyboru maszyny do łączenia SMT .
Wielu kupujących popełnia te same błędy, oceniając kompatybilność szerokości taśmy. Błędów tych można uniknąć, ale często pojawiają się, gdy maszyna zostanie wybrana zbyt szybko lub bez prawdziwego sprawdzenia materiału.
Maksymalna szerokość nie jest wystarczająca. Maszyna może technicznie przyjąć szeroką taśmę, ale nie będzie jej dobrze podtrzymywać podczas podawania lub łączenia. Zawsze pytaj, jak maszyna radzi sobie z konkretnymi szerokościami, których faktycznie używasz.
Niektóre maszyny wyglądają na kompatybilne na stacji łączenia, ale powodują problemy później w podajniku. Zawsze sprawdzaj pełną ścieżkę od połączenia taśmy, przez ruch podajnika, aż do gotowości do umieszczenia.
Testowanie tylko jednej szerokości lub jednej próbki może ukryć problemy ze zgodnością. Przed ostatecznym zatwierdzeniem należy sprawdzić maszynę pod kątem różnych szerokości i stanu szpul.
Jeśli obsługa wielu szerokości wymaga zbyt wielu ręcznych regulacji, maszyna może nie nadawać się do codziennego użytku. Kompatybilność powinna zmniejszać obciążenie, a nie dodawać nowe kroki do przepływu pracy operatora.
Tak, maszyny do łączenia SMT mogą obsługiwać taśmy o różnych szerokościach, ale tylko w ramach swojego zakresu projektowego i możliwości procesu. Prawdziwym pytaniem nie jest to, czy maszyna może teoretycznie połączyć dwie taśmy o różnych szerokościach. Prawdziwe pytanie brzmi, czy może to robić niezawodnie, powtarzalnie i bez powodowania problemów z podajnikiem w dalszej części procesu.
Oceniając kompatybilność szerokości taśmy, sprawdź rzeczywiste szerokości stosowane w Twojej fabryce, przetestuj maszynę na prawdziwych szpulach i obserwuj, jak złącze przemieszcza się w podajniku. Dobra maszyna powinna zapewniać stabilne ustawienie, czyste łączenie i płynne podawanie na najważniejszych szerokościach.
Jeśli Twoja linia produkcyjna obsługuje wiele rodzin komponentów, obsługa dużej szerokości może poprawić efektywność zmian i chronić czas pracy bez przestojów. Jeśli Twoja linia wykorzystuje węższy zakres, maszynę należy nadal dokładnie sprawdzać, aby nie powodowała ukrytych problemów. Aby zapoznać się z szerszym kontekstem planowania, przeczytaj przewodnik dotyczący łączenia SMT i zmiany materiałów.
Tak, maszyny do łączenia SMT mogą obsługiwać taśmy o różnych szerokościach, jeśli są zaprojektowane dla tego zakresu. Kluczem jest nie tylko to, czy taśma pasuje, ale czy maszyna może płynnie wyrównywać, łączyć i podawać taśmę. Zawsze sprawdź rzeczywisty zakres szerokości i przetestuj swoje rzeczywiste szpule przed zakupem.
Najpopularniejsze szerokości taśm SMT to 8 mm, 12 mm, 16 mm i 24 mm. Niektóre linie wykorzystują również szersze, specjalne formaty dla większych komponentów. Dokładny skład zależy od rodziny produktów, konfiguracji podajnika i wielkości produkcji. Twoja maszyna powinna odpowiadać szerokościom najczęściej używanym na Twojej linii.
Tak, szerokość taśmy może mieć wpływ na wydajność podajnika po złożeniu. Wąskie taśmy mogą być bardziej wrażliwe na wyrównanie, podczas gdy szersze taśmy mogą powodować większą sztywność lub opór w połączeniu. Złącze musi pozostać płaskie i wyśrodkowane, aby podajnik mógł go przesuwać bez zakleszczania się i utraty pozycji.
Sprawdź aktualne zapasy szerokości taśmy, potwierdź obsługiwany zakres maszyny i przetestuj prawdziwe szpule za pomocą rzeczywistego podajnika. Nie polegaj tylko na maksymalnej szerokości podanej w broszurze. Maszyna powinna wykazać się możliwością płynnego łączenia i podawania taśm w rzeczywistych warunkach produkcyjnych.
Nie zawsze. Szerszy zakres kompatybilności jest pomocny, jeśli Twój asortyment produkcyjny często się zmienia lub planujesz przyszłą rozbudowę. Jeśli jednak Twoja linia wykorzystuje tylko jedną lub dwie szerokości, może wystarczyć prostsza maszyna. Najlepszy wybór to taki, który pasuje do Twojego rzeczywistego składu materiałów i codziennego toku pracy.
