Urządzenie rozładowujące SMT PCB
I.C.T
| Ilość： | |
|---|---|

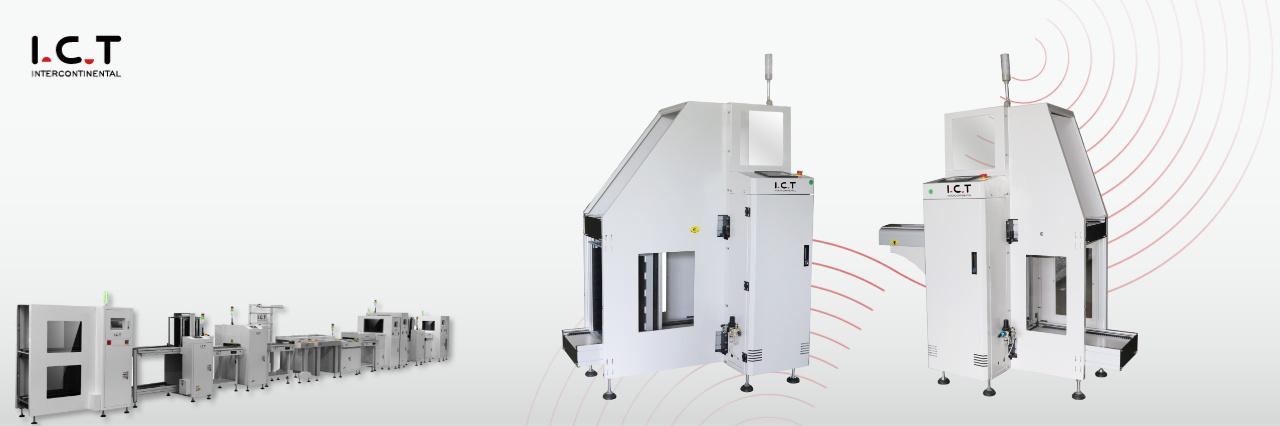

| Wydajna maszyna do rozładunku SMT do ładowania płytek PCB z wieloma stojakami
Linie produkcyjne SMT działają najlepiej, gdy każde stanowisko obsługuje płyty szybko i bezpiecznie. Maszyna rozładowcza PCB Multi Rack Loader SMT pobiera gotowe płytki PCB z linii i ostrożnie ładuje je do magazynów. System wieloregałowy działa na dwóch torach jednocześnie, dzięki czemu wydajność podwaja się bez dodatkowej powierzchni. Czujniki obserwują każdy ruch. Sterowanie jest zgodne ze standardami Przemysłu 4.0 i można je łatwo podłączyć do innego sprzętu. Fabryki wybierają go, ponieważ ogranicza pracę ręczną i chroni delikatne deski. Zbudowany na ulepszonym sprzęcie i przetestowany w rzeczywistych warunkach produkcyjnych, ten rozładunek obsługuje zarówno linie standardowe, jak i linie o wysokim mieszaniu.
| Szczegółowe cechy produktu
Precyzyjna obsługa wielu stojaków
Magazynki wieloregałowe płynnie przesuwają się po wzmocnionych aluminiowych szynach. Cięższa podstawa pozostaje stabilna nawet przy pełnej prędkości. Śruby ze stali nierdzewnej pozwalają operatorowi ustawić szerokość w ciągu kilku sekund. Te szczegóły zapobiegają sklejaniu się i przesuwaniu płytek PCB. Codzienne kontrole pozostają proste, ponieważ punkty dostępu znajdują się na ergonomicznej wysokości. Konstrukcja spełnia rygorystyczne zasady CE i ISO, dzięki czemu maszyna może pracować nawet przez długie zmiany.
Stabilna praca elektryczna
Części elektryczne wysyłają wyraźne sygnały dotyczące dokładnych ruchów. Przyciski wysokiej częstotliwości reagują natychmiast. Widoczne wskaźniki pokazują stan z drugiego końca piętra. Zmienna kontrola prędkości pozwala operatorowi dopasować dowolne tempo linii. System działa cicho i pozostaje chłodny, zapewniając spójne wyniki godzina po godzinie.
Gotowość do sterowania Przemysłem 4.0
Oprogramowanie sterujące łączy się z protokołami IPC-CFX, Hermes lub SEMI SMT-ELS. W przypadku powiększenia się linii aktualizacje zajmują kilka minut. Ustawienia ekranu dotykowego automatycznie rejestrują dane do późniejszego przeglądu. Operatorzy dostosowują wszystko bez przerywania produkcji. Przyszła ekspansja pozostaje otwarta, ponieważ platforma jest zbudowana z myślą o rozbudowie.
Praktyczne ulepszenia szczegółów
Gotowymi opcjami są lampy inspekcyjne LED, metalowe przenośniki łańcuchowe i wentylatory jonizujące. Sterowanie transportem segmentów i silniki z automatyczną regulacją szerokości odpowiadają specjalnym potrzebom. Każda dodatkowa część jest testowana przed wysyłką. Dzięki tym wyborom fabryki mogą dokładnie dopasować urządzenie rozładowujące do swojego układu SMT.
Wybieraj spośród lamp inspekcyjnych LED, metalowych przenośników łańcuchowych, ekranów dotykowych PLC lub pełnej automatycznej regulacji szerokości. Dostępne są również sterowanie transportem segmentów i wentylatory jonizujące. Opcje te umożliwiają dostosowanie dwuszynowego urządzenia rozładowującego magazynki SMT dokładnie do potrzeb linii SMT.
Pełne rozwiązania linii SMT
Maszyna rozładowcza SMT PCB Multi Rack Loader stanowi naturalną część kompletnych linii produkcyjnych SMT. Typowe linie obejmują ładowarki magazynków, drukarki pasty lutowniczej, przenośniki inspekcyjne, maszyny typu pick-and-place, systemy SPI i AOI, piece rozpływowe, przenośniki chłodzące i stacje depanelowania. Cały sprzęt ICT ma te same standardy komunikacji i jakości SMEMA. Jeden dostawca obsługuje całą linię, więc integracja pozostaje prosta, a wsparcie szybkie.
| Specyfikacja
| Specyfikacja | parametrów |
|---|---|
| Szerokość PCB | 50–400 mm (opcjonalnie 500 mm) |
| Wysokość przenośnika | 900 ± 20 mm |
| Szybkość transferu | Regulacja w zakresie 0,5–20 m/min |
| Zasilanie | AC 220 V 50/60 Hz |
| Zużycie energii | 50–150 W |
| Kierunek | Od lewej do prawej (opcjonalnie od prawej do lewej) |
| Materiał paska | Płaski pasek lub łańcuch ESD 3 mm |
| Tryb sterowania | PLC + ekran dotykowy |
| Regulacja szerokości za pomocą jednego przycisku | Opcjonalnie (synchronizacja całej linii) |
| Norma bezpieczeństwa CE | Pełna osłona + zabezpieczenie czujnika |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
| Lista wyposażenia linii SMT
Dostarczamy inteligentną linię montażową SMT , która zapewnia w pełni automatyczną, szybką i niezwykle niezawodną produkcję PCBA. Nasza sprawdzona konfiguracja zaczyna się od modułu rozładowującego PCB, przechodzi do precyzyjnej automatycznej drukarki w celu idealnego nałożenia pasty lutowniczej, jest kontynuowana przy użyciu maszyn LED SMT w celu dokładnego rozmieszczenia komponentów, przechodzi przez próżniowe lutowanie rozpływowe w celu uzyskania mocnych połączeń lutowniczych, a kończy na maszynie testującej AOI w celu wykrycia wszelkich defektów. Każda maszyna komunikuje się bezproblemowo, zmniejszając nakład pracy i zwiększając wydajność już przy pierwszym przejściu. To kompletne rozwiązanie spełnia standardy branży motoryzacyjnej, medycznej, konsumenckiej i LED, utrzymując jednocześnie niskie koszty operacyjne i wyjątkowo wysoki czas sprawności
| Historia sukcesu klienta — pomyślna dostawa linii SMT w Niemczech
ICT wysłało w pełni automatyczną linię produkcyjną SMT do głównego producenta diod LED w Niemczech. Linia obejmowała maszynę rozładowczą SMT PCB Multi Rack Loader wraz z drukarką, przenośnikami, modułem montażowym, piecem rozpływowym i stacjami chłodzącymi. W kwietniu 2026 nasi inżynierowie polecieli do siedziby klienta. Zakończyli instalację i przeprowadzili pełne szkolenie na miejscu. Produkcja rozpoczęła się zgodnie z harmonogramem. Klient zgłosił wyższą przepustowość i płynniejszą pracę od pierwszego dnia.
| Profesjonalne szkolenia i wsparcie
Za każdą maszyną stoi ICT, zapewniając kompleksowy serwis na miejscu, obejmujący całą linię SMT. Inżynierowie przybywają gotowi do zainstalowania, uruchomienia i przeszkolenia operatorów w języku angielskim lub lokalnym. Szkolenie obejmuje codzienną obsługę, rozwiązywanie problemów i wskazówki dotyczące procesu. Zdalne wsparcie jest dostępne 24 godziny na dobę. Ten sam zespół, który zbudował tę linię, pomaga także po latach w aktualizacjach i optymalizacji. Dzięki ponad 25-letniemu doświadczeniu i 1600 klientom w 72 krajach, ICT zmienia dostawę sprzętu w długoterminowy sukces fabryki. Fabryki otrzymują wszystko, od wstępnego planowania po codzienne wsparcie produkcyjne, dzięki czemu nigdy nie stają samotnie w obliczu problemów.
| Pochwała klienta
Kierownicy produkcji mówią nam, że maszyna do rozładunku PCB Multi Rack Loader SMT działa stabilniej niż starszy sprzęt. Chwalą staranne opakowanie, które chroni każdą część podczas transportu oceanicznego. Inżynierowie podkreślają szybką reakcję w przypadku pojawienia się pytań. Wielu klientów zauważa, że nasz zespół na miejscu zakończył instalację przed terminem i dokładnie przeszkolił operatorów. Jeden z niemieckich klientów stwierdził, że cała linia SMT była niezawodna od pierwszej płyty. Inny wspomniał o przejrzystych instrukcjach obsługi i szybkiej dostawie części zamiennych. W zakładach produkujących diody LED i elektronikę na całym świecie klienci powtarzają ten sam punkt: sprzęt i wsparcie ICT pomagają im dotrzymywać napiętych terminów i utrzymywać wysoką jakość.
| Nasza certyfikacja
Każda maszyna ICT posiada certyfikaty CE, RoHS i ISO9001. Liczne patenty chronią system szynowy i oprogramowanie sterujące. Dokumenty te potwierdzają bezpieczną eksploatację, niski wpływ na środowisko i stałą wydajność. Fabryki korzystają z certyfikatów, aby spełnić wymagania audytów nabywców i przepisów rządowych. Te same standardy dotyczą pełnej linii SMT, więc klienci otrzymują jedną niezawodną obietnicę jakości od ładowarki po piec rozpływowy. Regularne audyty stron trzecich zapewniają płynność procesów fabrycznych. Ten poziom certyfikacji daje kierownikom zakładów pewność, że sprzęt będzie działał zgodnie z oczekiwaniami rok po roku.
| O nas i fabryce
ICT prowadzi własną fabrykę o powierzchni 12 000 metrów kwadratowych oraz centrum badawczo-rozwojowe w Dongguan. Osiemdziesięciu dziewięciu pracowników i dwudziestu inżynierów projektuje, testuje i buduje każdy element sprzętu pod ścisłą kontrolą jakości. Od 2012 roku firma stale się rozwija i obecnie obsługuje ponad 1600 klientów w 72 krajach. Osiem oddziałów i globalna sieć serwisowa zapewniają szybkie wsparcie w dowolnym miejscu. ICT dostarcza pełne rozwiązania fabryczne od 0 do 1, które obejmują planowanie, sprzęt, instalację, szkolenia i ciągłą optymalizację. Ten sam zespół, który produkuje maszynę do rozładunku PCB Multi Rack Loader SMT, pomaga również klientom rozbudowywać linie i usprawniać procesy długo po uruchomieniu. To kompleksowe podejście pozwala fabrykom skupić się na wynikach, podczas gdy my zajmujemy się szczegółami.
