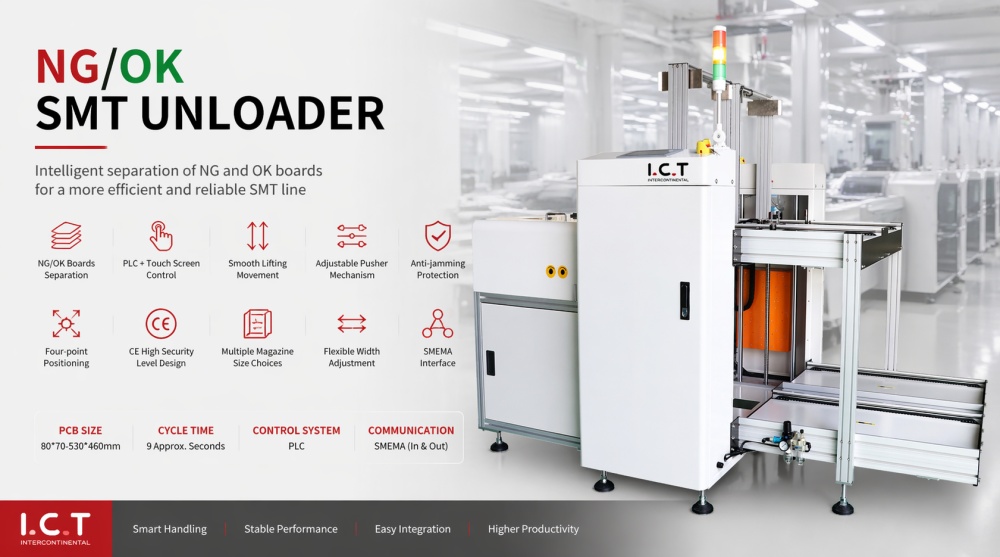

| Ng/ok Urządzenie do rozładowywania magazynków dla linii SMT
W produkcji SMT wydajna obsługa gotowych płytek PCB jest tak samo ważna jak sam montaż. Urządzenie rozładowujące magazynek Ng/ok SMT zostało opracowane w celu zarządzania procesem rozładunku po etapach kontroli lub lutowania. Automatycznie oddziela tablice pozytywne i negatywne i przechowuje je w wyznaczonych magazynach. Dzięki regulowanej szerokości szyny i stałej prędkości transportu obsługuje różne rozmiary płytek PCB bez zakłócania rytmu produkcji. Zaprojektowany z myślą o stabilnej pracy, działa jako niezawodny punkt połączenia między sprzętem kontrolnym a dalszymi procesami, pomagając utrzymać stały i zorganizowany przepływ produkcji.
| Szczegółowe cechy produktu
Po etapach kontroli, takich jak AOI, ręczna obsługa płyt NG i OK często spowalnia produkcję. Ta maszyna usuwa to wąskie gardło, automatycznie kierując płytki drukowane o prawidłowym i nieprawidłowym działaniu do oddzielnych magazynów. Proces jest stabilny i powtarzalny, zapewniając stałą dokładność sortowania. Ograniczając interwencję człowieka, zmniejsza się również ryzyko pomylenia desek lub mieszania płyt, co bezpośrednio wspiera lepszą kontrolę jakości na całej linii SMT.
Linie produkcyjne rzadko radzą sobie z pojedynczym typem płyty. Dlatego też niezbędna jest regulacja szerokości szyny i ustawień nachylenia. Ng/ok Magazine Unloader SMT umożliwia operatorom szybkie dostosowanie się do różnych rozmiarów PCB bez skomplikowanych regulacji. Niezależnie od tego, czy chodzi o małe tablice sterujące, czy o większe panele, maszyna zapewnia płynne przenoszenie i wyrównanie, pomagając zachować elastyczność produkcji bez utraty stabilności.
Niestabilny transfer PCB może przerwać cały proces SMT. Urządzenie rozładowujące zapewnia płynny i kontrolowany ruch od przenośnika do składowania w magazynie. Z każdą płytą należy obchodzić się ostrożnie, aby uniknąć uszkodzenia lub nieprawidłowego ułożenia. System przechowywania w magazynach utrzymuje tablice w porządku i gotowości do następnego procesu, dzięki czemu dalsze operacje są bardziej przewidywalne i wydajne.
W rzeczywistych środowiskach produkcyjnych sprzęt musi pracować przez długie godziny bez przerwy. Ta maszyna została zbudowana z myślą o tej rzeczywistości. Jego konstrukcja zapewnia stabilną, długoterminową pracę, a system sterowania zapewnia stałą wydajność. Mniejsze potrzeby konserwacyjne i niezawodne sterowanie ruchem pomagają utrzymać pracę linii produkcyjnej bez niepotrzebnych przestojów.
Lampy inspekcyjne LED, metalowe przenośniki łańcuchowe i wentylatory jonizatorów są gotowe. Automatyczne silniki szerokości i sterowanie transportem segmentowym spełniają specjalne wymagania. Każda opcja jest w pełni przetestowana. Dzięki tym wyborom moduł ładujący magazynki smt mini pcb może dokładnie dopasować się do dowolnego układu SMT.
| Specyfikacja
| Specyfikacja | Model HNU250 | Model HNU330 | Model HNU390 | Model HNU460 |
|---|---|---|---|---|
| Wymiar (mm) | 178014501680 | 206516301680 | 266017601680 | 266019501680 |
| Rozmiar PCB (mm) | 8070330*250 | 8070445*330 | 8070530*390 | 8070530*460 |
| Rozmiar stojaka (mm) | 355320563 | 460400563 | 535460570 | 535530570 |
| Grubość PCB | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm | 0,4-5,0 mm |
| Waga PCB | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg | ≤2,0 kg |
| Wysokość elementu PCB | ±15mm | ±15mm | ±15mm | ±15mm |
| PCB czasu zasilania | Sekundy 9 Ok. lub Określ | Sekundy 9 Ok. lub Określ | Sekundy 9 Ok. lub Określ | Sekundy 9 Ok. lub Określ |
| Skok indeksowania | 10,20,30,40,50 mm lub określ | 10,20,30,40,50 mm lub określ | 10,20,30,40,50 mm lub określ | 10,20,30,40,50 mm lub określ |
| System sterowania | PLC | PLC | PLC | PLC |
| Moc | Maks. 300VA | Maks. 300VA | Maks. 300VA | Maks. 300VA |
| Dopływ powietrza | 4-6 barów, 10 litrów/min | 4-6 barów, 10 litrów/min | 4-6 barów, 10 litrów/min | 4-6 barów, 10 litrów/min |
| Wysokość transportowa | 910 ± 30 mm (lub określone przez klienta) | 910 ± 30 mm (lub określone przez klienta) | 910 ± 30 mm (lub określone przez klienta) | 910 ± 30 mm (lub określone przez klienta) |
| Pas transportowy | Płaski, antystatyczny pasek o średnicy 3,8 mm | Płaski, antystatyczny pasek o średnicy 3,8 mm | Płaski, antystatyczny pasek o średnicy 3,8 mm | Płaski, antystatyczny pasek o średnicy 3,8 mm |
| Zasilanie | 1 faza AC 220 V 50/60 Hz (opcja: 110 V do 380 V) | 1 faza AC 220 V 50/60 Hz (opcja: 110 V do 380 V) | 1 faza AC 220 V 50/60 Hz (opcja: 110 V do 380 V) | 1 faza AC 220 V 50/60 Hz (opcja: 110 V do 380 V) |
| Waga | 360 kg | 380 kg | 420 kg | 460 kg |
| Opcja | Magazynek dwuwymiarowy, automatyczna regulacja szerokości, system MES | |||
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.
