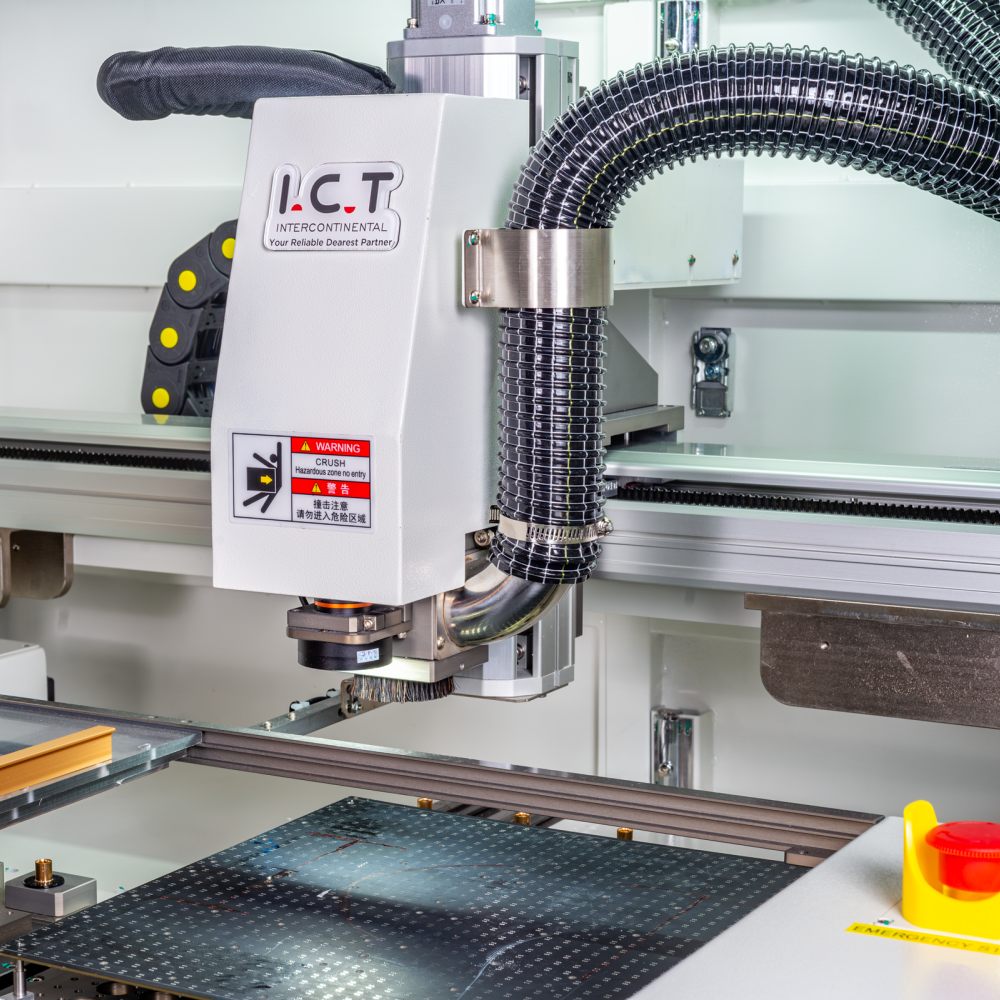

ICT | Płytka PCB do cięcia CNC Routera do trasowania PCB

| Precyzyjna maszyna do cięcia CNC PCB

Ta maszyna do cięcia CNC PCB działa w smartfonach, inteligentnych urządzeniach, inteligentnych urządzeniach domowych, tabletach, elektronice samochodowej, sprzęcie medycznym i przemyśle lotniczym. Obsługuje płyty o wymiarach od 340×380 mm do 450×600 mm i grubościach od 0,5 do 5,0 mm. Nowy system CCD automatycznie odczytuje znaki i koryguje ustawienie. Wrzeciono pracuje z prędkością 80 000 obr./min, aby zmniejszyć naprężenia skrawania i zachować wysoką dokładność. Podwójne platformy przetwarzają oddzielne produkty lub łączą się w jeden duży obszar. Pistolet jonowy usuwa ładunki elektrostatyczne, dzięki czemu kurz nie przykleja się. Czujniki monitorują przecinarkę w czasie rzeczywistym. Oddzielny odpylacz zapewnia silne ssanie i niski poziom hałasu. Obsługa pozostaje prosta i stabilna.

|  Funkcja

System transmisji

Oś X ma konstrukcję pyłoszczelną, która ogranicza prace konserwacyjne. Elastyczne łańcuchy zbiorników utrzymują przewody w porządku i z dala od ruchomych części. Grubsza konstrukcja poprawia stabilność maszyny podczas pracy. Importowane serwomotory Panasonic współpracują z precyzyjnymi prętami śrubowymi i tajwańskimi szynami prowadzącymi, zapewniając precyzyjny ruch. Komponenty te sprawiają, że ploter tnący CNC PCB działa niezawodnie przez długi czas w ustawieniach produkcyjnych.

System routera

Importowane wrzeciono o dużej prędkości zmniejsza naprężenia skrawania dzięki wysokiej precyzji, małej bezwładności i szybkiej reakcji. Pistolet jonowy usuwa ładunki elektrostatyczne z powierzchni PCB, aby zapobiec gromadzeniu się kurzu. Opcjonalna automatyczna wymiana narzędzi zapewnia ciągłość produkcji bez przestojów. Standardowe wykrywanie uszkodzeń daje natychmiastowy alarm. Kamera CCD o wysokiej rozdzielczości ustawia się bezpośrednio w stosunku do noża, co ułatwia kalibrację. System ten zapewnia czyste i dokładne wyniki na maszynie do cięcia CNC PCB.

System platformowy

Porowata podstawa o strukturze plastra miodu zapewnia dobre ssanie i pasuje do wielu rodzajów desek. Podwójne platformy obsługują oprawy wielofunkcyjne lub specjalne. Operatorzy naciskają jednocześnie przyciski startu po obu stronach, aby zapewnić bezpieczne uruchomienie. Standardowa osłona bezpieczeństwa i kurtyny świetlne zwiększają ochronę. W zestawie znajdują się dwukierunkowe wyłączniki awaryjne. W osi Y zastosowano szyny ślizgowe i serwomotory zapewniające stabilność. Te cechy sprawiają, że ploter tnący CNC PCB jest bezpieczny i elastyczny w codziennym użytkowaniu.

System sterowania

Komputer przemysłowy i sterownik CNC zapewniają wysoką dokładność i odporność na zakłócenia. Dane produkcyjne można śledzić za pomocą raportów dziennika. Interfejs jest zgodny ze standardami CE i umożliwia szybkie zmiany programu. Koncentryczny przetwornik CCD wyświetla obrazy w czasie rzeczywistym. Prosta konstrukcja pomaga operatorom szybko się uczyć. Taka konfiguracja sterowania zapewnia spójność i łatwość zarządzania ploterem tnącym CNC PCB w pracy fabrycznej.

Wyświetlanie szczegółów

Wentylator konwekcyjny zapewnia równomierne chłodzenie. Czujniki bezpieczeństwa drzwi bocznych przestają działać po otwarciu. Interfejs ESD chroni przed ładunkami elektrostatycznymi. Opcjonalny automatyczny zmieniacz narzędzi umożliwia pracę ciągłą. Czujnik wykrywania złamanego noża stale monitoruje stan. Samoblokujące rozpórki pneumatyczne utrzymują drzwi stabilnie. Części te poprawiają bezpieczeństwo i wygodę pracy na maszynie do cięcia CNC PCB.

|  Specyfikacja

Model	ICT-5700M	ICT-5700L	ICT-5700LL
Rozmiar płytki drukowanej (podwójna platforma, opcjonalnie rozmiar specjalny)	290*350mm	350*450mm	450*500mm
Grubość PCB	0,3 ~ 6,0 mm
Waga (z odkurzaczem)	1000 kg
Wymiar	1075*1430*1460mm	1125*1530*1460mm	1225*1530*1460mm
Metoda zbierania kurzu	Odkurzanie
Ilość powietrza w odkurzaczu	28 ~ 35 cm3/min
Wymiary odkurzacza	640*785*1760mm
Napięcie odpylacza	380 V, 50/60 Hz, 3 kW

|  Lista wyposażenia linii SMT

|  Film o sukcesie klienta

Klient z Algierii produkujący telefony z internetem odwiedził naszą fabrykę w celu przetestowania. Przywieźli ponad dziesięć paneli i komponentów. Przeprowadziliśmy pełną demonstrację linii SMT: drukarka automatyczna, inspekcja SPI, RX-8 dla małych części, RS-1R dla dużych części, podajnik tacek na osłony, piec rozpływowy, kontrola AOI i wreszcie ploter tnący CNC ICT PCB do oddzielania płytek. Proces przebiegł sprawnie, zapewniając wysoką wydajność i czyste cięcia. Klient zauważył wyraźne wyniki i zaakceptował wydajność maszyny.

|  Wsparcie serwisowe i szkoleniowe

ICT zapewnia instalację, szkolenia, konserwację i wsparcie na całym świecie. Inżynierowie uczą bezpiecznej obsługi, programowania, wymiany narzędzi i codziennej konserwacji plotera tnącego CNC do PCB. Zdalna pomoc i szybkie części zamienne skracają przestoje. Centra serwisowe szybko reagują na problemy. To pełne wsparcie pomaga klientom zapewnić płynną produkcję i uzyskać rzeczywistą wartość ze swojego sprzętu.

|  Referencje klientów

Klienci chwalą naszych inżynierów za szybkie rozwiązania i jasne wskazówki. Cenią sobie niezawodną precyzję i czyste wyniki sprzętu. Staranne opakowanie gwarantuje bezpieczną dostawę. Szybkie reakcje na problemy budują zaufanie. Ogólnie rzecz biorąc, klienci doceniają jakość ICT i silne wsparcie.

|  Certyfikaty i standardy

ICT posiada certyfikat CE w zakresie bezpieczeństwa, RoHS w zakresie ochrony środowiska, ISO9001 w zakresie systemów jakości oraz wiele patentów na technologię. Normy te potwierdzają, że ploter tnący CNC PCB spełnia wysokie wymagania światowe.

|  O firmie i fabryce ICT

ICT posiada własne zespoły badawcze, rozwojowe i produkcyjne, w których pracuje wielu inżynierów. Firma szybko się rozwijała, obsługując ponad 1600 klientów w ponad 72 krajach. Fabryki przestrzegają rygorystycznych procesów testowania i kontroli jakości. Każda maszyna do cięcia CNC PCB przechodzi dokładne kontrole. Koncentracja na innowacjach i globalnych usługach wspiera długoterminowy sukces klientów.
