Jakie są kroki operacyjne drukarki szablonu SMT Full-Auto?

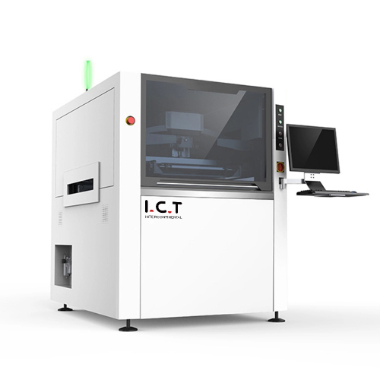

Drukarka szablonu SMT pełnego AUTO jest niezbędnym sprzętem w produkcji procesu SMT. Zasadniczo składa się z montażu płyty, pasty lutowej, odcisku i transferu płytki drukowanej. Powszechnie używane są drukarka szablonu SMT SMT i drukarka szablonu półauto SMT te dwa typy, następnie podzielmy się z instrukcjami obsługi drukarki szablonowej SMT.

To jest lista treści:

L Jakie są przygotowania przed rozpoczęciem drukarki szablonowej SMT w pełni?

L W jaki sposób drukarka szablonu SMT pełna Auto wykonuje regulację i pozycjonowanie torów?

L Jakie są wymagania dotyczące pozycji zatrzymania i identyfikacji pełnej drukarki szablonu SMT?

L Jakie są wymagania dotyczące pozycji zatrzymania i identyfikacji pełnej drukarki szablonu SMT?

Jakie są przygotowania przed rozpoczęciem drukarki szablonowej SMT w pełni?

① Sprawdź, czy część zasilacza i gazu pełnej drukarki szablonu SMT AUTO są normalne

② Sprawdź, czy istnieją narzędzia w aktywnej części urządzenia do drukarki szablonowej pełnej Auto, aby zapobiec zderzeniu urządzenia podczas powrotu do pochodzenia

③ Po włączeniu mocy drukarki szablonu SMT pełnego Auto, gdy urządzenie powraca do pochodzenia, nikt nie może opuścić urządzenia. Jeśli istnieje nieprawidłowość, naciśnij zatrzymanie awaryjne i rozwiązywanie problemów.

④ Wyjmij całą rolę i przeżyj do czyszczenia i całkowicie je wyczyść.

⑤ Wyczyść powierzchnię stołu szmatką i alkoholem, a na powierzchni nie powinno być obcy

⑥ Wyczyść powierzchnię bocznej szyny zaciskiem szmatką i alkoholem, a na powierzchni nie musi być obcy

⑦ Potwierdź, czy system ścierania drukarki SMT w pełnym poziomie SMT jest instalowany prawidłowo, a wałek jest instalowany na miejscu

W jaki sposób drukarka szablonu SMT pełnego AUTO wykonuje regulację i pozycjonowanie toru?

① Zmierz długość i szerokość PCB na liniowcu ramy ekranu i dostosuj szerokość ścieżki po wprowadzeniu, umieść PCB na torze i potwierdź, czy szerokość jest odpowiednia i czy import i eksport są gładkie

② Umieść pełną wypaloną stencilową przegrodę drukarki SMT SMT na stole, a następnie umieść PCB na torze, podnieś tabelę i zaciśnij, i potwierdź, czy PCB można skutecznie zacisnąć. Jeśli nie można go zaciskać, odpowiednio dostosuj szerokość ścieżki. I potwierdź szerokość wejścia i wyjdź, aż będzie można go zacisnąć

③ Umieszczenie naparstków, kierunek wiązki powinien być prostopadle do ściągacza lub mniejszej niż 45 stopni, cylindryczny naparstek powinien być równomiernie umieszczony, a zwinny kolumnowe należy umieścić osobno na dnie gęstej stopy stóp, takich jak QFN, BGA, aby zapewnić, że Squeegee jest w pełni naprzeciwko.

④ Po umieszczeniu trawy delikatnie potrząsaj ręcznie, aby potwierdzić, czy napięcie pełnej drukarki szablonowej SMT . trzęsi się Jeśli się wstrząsają, oznacza to, że dno trawienia nie jest płaskie i należy je wyczyścić. Dostosuj wysokość tabeli, aby upewnić się, że powierzchnia drukowania PCB i boczna powierzchnia zacisku znajdują się na tej samej płaszczyźnie włączonej.

Jakie są wymagania dotyczące pozycji zatrzymania i identyfikacji pełnej drukarki szablonu SMT?

Automatyczna SMT SMT SMT SMT drukarka Wymagania dotyczące pozycji zatrzymania: linia środkowa obszaru drukowania i śruba środkowa bocznego zacisku znajdują się na tej samej linii. Wybierz punkt Mark. Wymagania: przekątny, regularny kształt, brak zakłóceń w obszarze i rozsądne ustawienia parametrów.

Podnieś oś Z i umieść szablon. Podkładka drukarki szablonowej pełnej Auto jest wymagana do pokrycia się z otworem szablonu. Zacisk szablon i ustaw skok ściągacza. Położenia początkowe i końcowe ściągacza powinny znajdować się na płycie zacisku. , A odległość od siatki wynosi 30 mm.

Jak potwierdzić parametry drukarki szablonu SMT Full-Auto?

① Ciśnienie, udar, potwierdzenie prędkości.

② Potwierdź parametry systemu WIPES pełnej drukarki szablonu SMT SMT.

③ Potwierdź parametry prędkości orbity pełnej drukarki szablonu SMT SMT.

④ Potwierdź parametry usuwania drukarki szablonu pełnego AUTO SMT.

⑤ Ustaw parametry produkcyjne drukarki szablonu pełnego SMT SMT, sprawdź „okno regulacji wyświetlania ”.

⑥ Automatycznie uruchom maszynę do drukowania i wstaw podłoże (płyta filmowa).

⑦ Po pełnej drukarni szablonowej SMT poluzuj szablon, umieść dokładnie szablon, a następnie zablokować szablon.

⑧ Dodaj pastę lutową, wydrukuj pierwszy film i potwierdź efekt drukowania pod mikroskopem.

⑨ Dostosuj parametry drukowania zgodnie z efektami drukowania i demouldingu.

⑩ Po potwierdzeniu pierwszego wydruku jest OK, ustaw parametry produkcyjne, odznacz okno regulacji wyświetlacza ”, a pierwsze 5pc drukowania partii należy w pełni sprawdzić, aby potwierdzić stabilność drukowania.
