ICT-1500
I.C.T
| Ilość： | |
|---|---|
| Przegląd maszyny do drukowania szablonów PCB ICT-1500
Drukarka szablonowa PCB ICT-1500 to wysoce precyzyjna automatyczna drukarka przeznaczona do produkcji płytek PCB, zwłaszcza długich płytek, takich jak diody LED i elektronika pojazdowa. Dzięki ponad 25-letniemu doświadczeniu w branży ICT zapewnia kompletne rozwiązania SMT, zgodne z systemami Przemysłu 4.0 i MES, zapewniając bezbłędną produkcję. Ta automatyczna drukarka szablonowa do płytek PCB jest wyposażona w funkcję automatycznego czyszczenia szablonu, kalibrację PCB i regulowany docisk rakla, co zapewnia doskonałe rezultaty. W 2021 roku sprzedaliśmy ponad 1900 jednostek, zajmując 2. miejsce na rynku SMT. Zbudowany z najlepszych importowanych komponentów, zapewnia trwałość i niską awaryjność. Przyjazny dla użytkownika interfejs systemu Windows 10 umożliwia nową konfigurację w czasie krótszym niż 10 minut, co czyni go idealnym rozwiązaniem dla nowoczesnych fabryk.
| Funkcja
Drukarka szablonowa PCB ICT-1500 oferuje powtarzalne pozycjonowanie ± 0,015 mm i dokładność drukowania 0,03 mm. Ta precyzja zmniejsza błędy na długich płytkach PCB, zapewniając równomierne nakładanie pasty lutowniczej. System wizyjny wykorzystuje jednolite światła pierścieniowe do wykrywania różnych śladów, wspierając powlekanie cyną i miedzią. Dzięki niezawodnym częściom, takim jak śruby kulowe KURODA, utrzymuje stabilność podczas drukowania pastą lutowniczą SMT na diodach LED lub tablicach pojazdów. Ta funkcja pomaga fabrykom osiągnąć wysoką jakość produkcji przy mniejszej liczbie poprawek, poprawiając ogólną produktywność.
Ta drukarka szablonowa smt zawiera automatyczny system kalibracji PCB zapewniający szybkie i precyzyjne wyrównanie. Trójosiowy podnośnik, napędzany silnikiem bezpośrednim, szybko reguluje długie deski, zapewniając płynny kontakt z szablonem. Jest idealny do cienkich lub wypaczonych płytek PCB, zmniejszając wysiłek ręczny. Jako w pełni automatyczna maszyna do drukowania PCB zwiększa wydajność produkcji diod LED i elektroniki, oferując stabilną podstawę do wysokonakładowych nakładów przy minimalnych regulacjach.
ICT-1500 posiada unikalny system czyszczenia z opcjami czyszczenia na sucho, na mokro i ręcznie. Oddzielne części CCD i czyszczące zapewniają skuteczne usuwanie pasty, a oprogramowanie kontroluje zużycie alkoholu i papieru, aby obniżyć koszty. Konstrukcja natrysku od góry do dołu czyści równomiernie, wspomagana przez mocny silnik wydechowy. To sprawia, że jest to doskonały wybór do drukowania pasty lutowniczej SMT, utrzymujący jakość na długich płytach i redukujący przestoje na zautomatyzowanych liniach.
| Specyfikacja
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Rozmiar ramki (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Rozmiar PCB (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Kierunek transportu | Lewe; Prawe lewą; Lewy lewic; Prawe prawe | ||
| System wsparcia | Magnetyczne pin/w górę tabeli/blok wsporniczy | ||
| System mocowania | Mocowanie boczne (dysza próżniowa, chowane automatycznie ciśnienie Z jest opcją) | ||
| Głowica drukarki | Dwie niezależne, napędzane silnikiem głowice drukujące | ||
| Typ ściągaczki | Stal nierdzewna (standard), tworzywo sztuczne | ||
| System czyszczenia | Suche, mokre, próżni | ||
| Kontrola | Kontrola 2D (standardowa) | ||
| Zasilacz | AC: 220 ± 10%, 50/60 Hz, 3 kW | ||
| Metoda kontroli | Sterowanie komputerem | ||
| Wymiar (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Rozmiar ramki (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Rozmiar PCB (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Wymiar (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT pracuje nad jakością i wydajnością, specyfikacje i wygląd mogą być aktualizowane bez konkretnego powiadomienia.

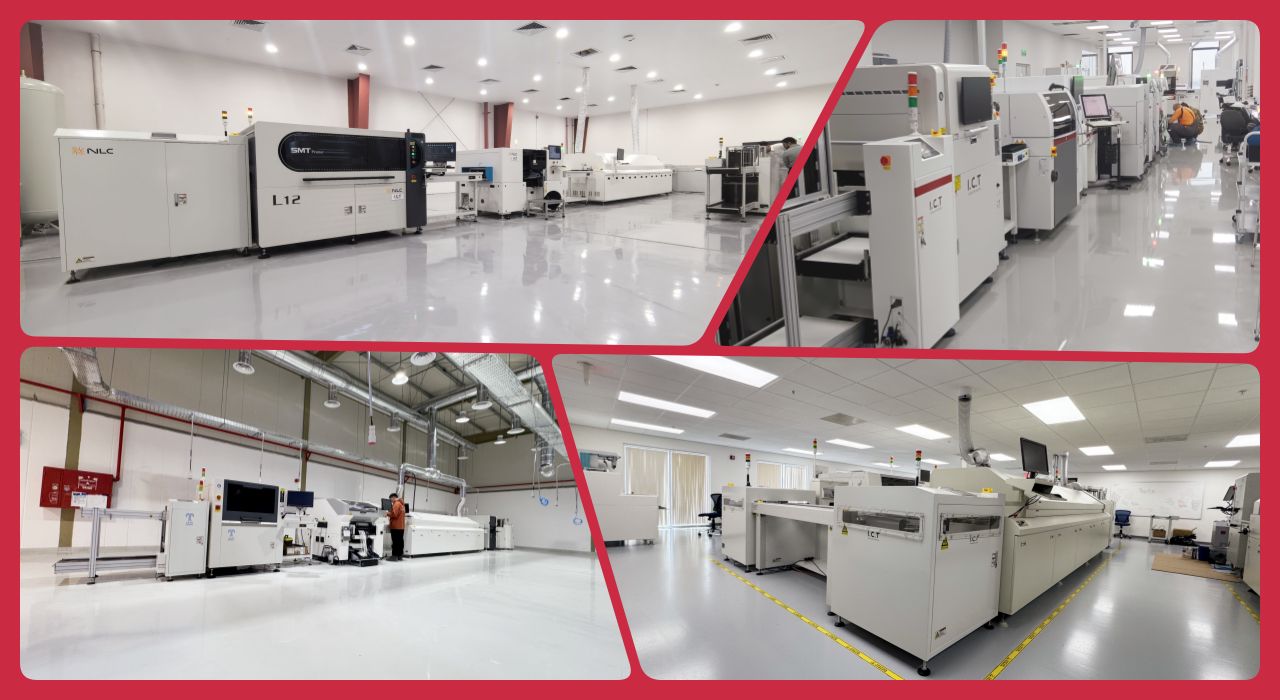

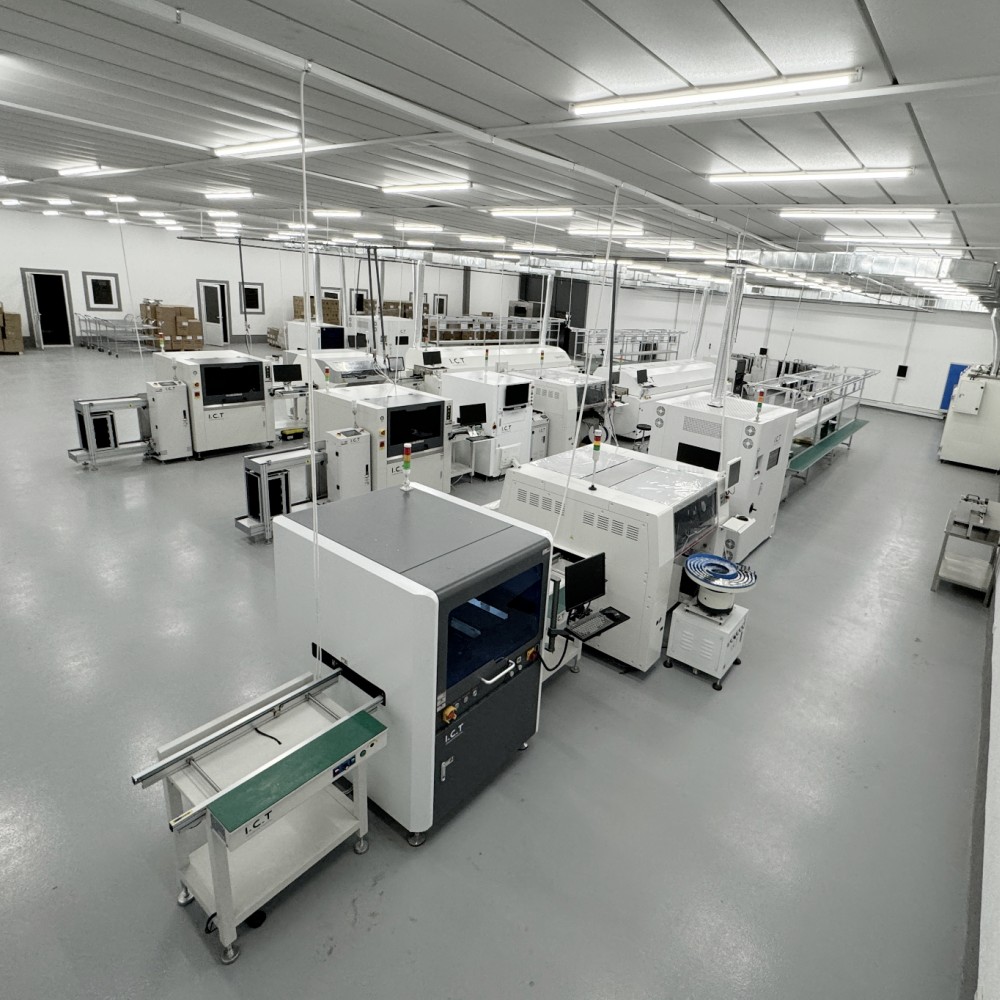

| Lista wyposażenia linii SMT
Nasza wysokiej jakości linia produkcyjna PCBA obejmuje zaawansowany sprzęt do wydajnego i precyzyjnego montażu PCB. W pełni zautomatyzowana linia SMT obejmuje ładowarkę, automatyczną drukarkę do dokładnego nakładania pasty lutowniczej, maszynę typu pick-and-place do precyzyjnego umieszczania komponentów, piec rozpływowy do niezawodnego lutowania oraz system AOI do dokładnej kontroli defektów. Ta wysokiej jakości linia produkcyjna PCBA zapewnia płynną pracę, wysoką niezawodność i tani montaż SMT, spełniając różnorodne wymagania branżowe.
| Nazwa produktu | Cel w linii SMT |
|---|---|
| Ładowarka PCB | Automatycznie ładuje gołe PCB do linii. |
| Drukarka do wklejania lutu | Dokładnie drukuje pastę lutowniczą na podkładkach PCB. |
| Wybieraj i umieść maszynę | Precyzyjnie montuje komponenty na płytkach PCB. |
| ODWORNIK PIEKOWNIK | Topi lut, tworząc solidne połączenia. |
| Maszyna AOI | Sprawdza połączenia lutowane i wady umiejscowienia. |
| Maszyna SPI | Sprawdza wysokość i jakość pasty lutowniczej. |
| Sprzęt do identyfikowalności | Rejestruje i śledzi dane produkcyjne: Maszyna do znakowania laserowego / urządzenie do montażu etykiet / drukarka atramentowa |
| Film o sukcesie klienta

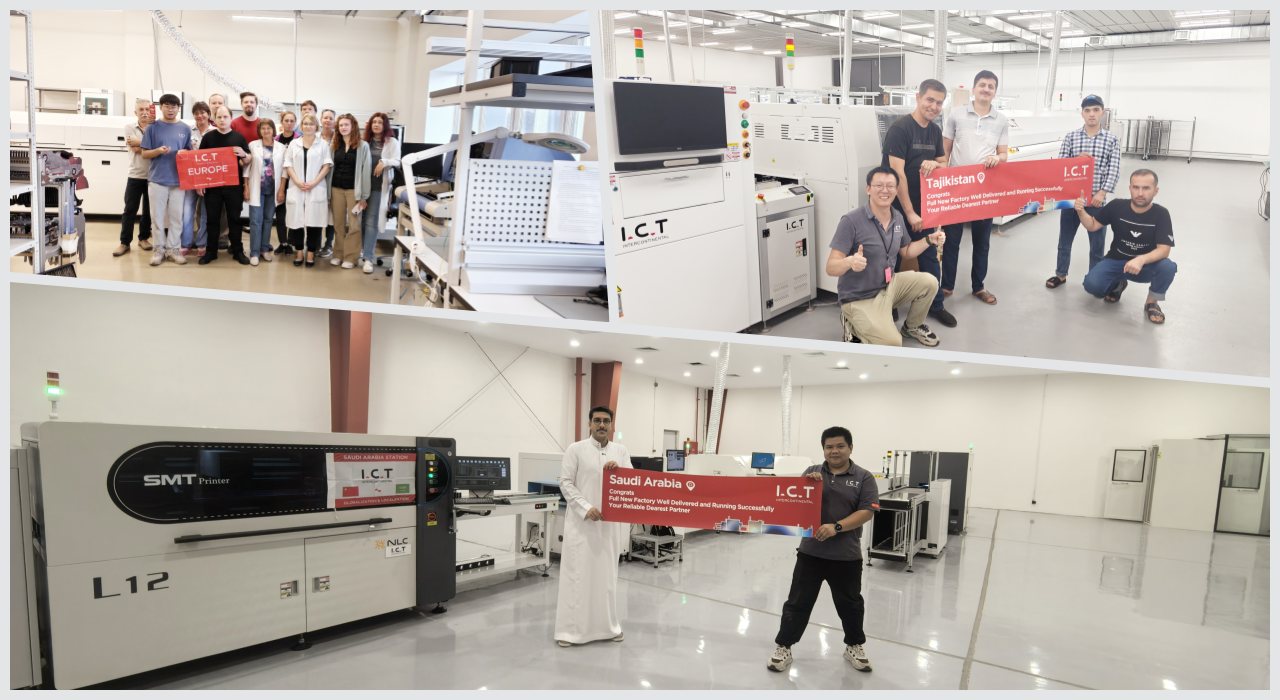

W 2025 r. inżynierowie ICT udali się do fabryki oświetlenia LED w Azji w celu instalacji i szkolenia. Klient potrzebował 29-metrowej linii SMT z 13 maszynami, ale miał powierzchnię 21m x 5m. Zaprojektowaliśmy układ w kształcie litery U, dopasowując go do wymiarów 16m x 2,7m. Po dwóch dniach konfiguracji i debugowania oraz sześciu dniach szkoleń i wsparcia projekt został pomyślnie ukończony. Pokazało to naszą zdolność do dostosowywania rozwiązań maszyn do drukowania szablonów PCB do konkretnych potrzeb.
| Wsparcie serwisowe i szkoleniowe
ICT zapewnia kompleksową obsługę i szkolenia w zakresie drukarki szablonowej PCB. Nasz zespół zapewnia instalację, konserwację i szybką pomoc techniczną na miejscu. Szkolenie obejmuje obsługę, rozwiązywanie problemów i optymalizację procesów, dostosowane do Twojej konfiguracji. Dzięki ponad 25-letniemu doświadczeniu oferujemy szybką reakcję na problemy, minimalizując przestoje i zapewniając płynny i pewny przebieg produkcji.
| Recenzje klientów
Klienci doceniają wykwalifikowaną i przyjazną pomoc naszych inżynierów podczas instalacji. Podziwiają maszynę do drukowania szablonów PCB za jej precyzję i niezawodność. Nasze bezpieczne opakowanie i terminowa dostawa otrzymują wysokie oceny, a wiele osób ceni nasze szybkie rozwiązywanie problemów, utrzymywanie produkcji na właściwym torze i zdobywanie zaufania.
| Certyfikaty i standardy
ICT posiada certyfikaty CE, RoHS i ISO9001, dzięki czemu maszyna do drukowania szablonów PCB spełnia światowe standardy. Posiadamy również patenty na innowacje, takie jak systemy czyszczenia i transportu. Te referencje gwarantują bezpieczny sprzęt wysokiej jakości, dając klientom pewność w każdym projekcie.
| O firmie ICT i naszej fabryce
ICT jest wiodącym dostawcą rozwiązań elektronicznych, posiadającym własne badania, rozwój i produkcję. Zatrudniamy 89 pracowników w obiekcie o powierzchni 12 000 m², który szybko się rozwija dzięki funduszowi o wartości 30 milionów dolarów. Obsługując ponad 1600 klientów w 72 krajach, nasza fabryka stosuje rygorystyczne testy i kontrole jakości. Wspiera to globalną dostawę zaawansowanych produktów, takich jak drukarka szablonowa PCB ICT-1500.
