Jak wybrać odpowiedni komputer inspekcyjny AOI do produkcji PCB

Wybór odpowiedniego komputera inspekcji AOI do produkcji PCB zależy od kilku ważnych rzeczy. Powinieneś wybrać maszynę z funkcjami, które pasują do Twoich potrzeb. Pomaga to szybko i poprawnie sprawdzać płyty PCB. Pomyśl o tych rzeczach, patrząc na automatyczną maszynę do kontroli optycznej :

· Objętość produkcji i miks

· Dokładność kontroli i szybkość

· Integracja oprogramowania i obsługa danych

· Budżet i całkowity koszt

· Wsparcie i szkolenie dostawców

· Skalowalność i zaawansowane funkcje

Jeśli zwrócisz uwagę na te punkty, możesz wybrać maszynę do inspekcji AOI, która działa dobrze w procesie PCB i daje dobre wyniki.

Kluczowe wyniki

· Wybierz maszynę do inspekcji AOI, która pasuje do twojej ilości produkcji, rozmiaru PCB i tego, jak trudne są płyty. Pomaga to uzyskać szybkie i poprawne kontrole.

· Wybierz systemy 3D AOI dla twardych płyt. Znajdują więcej problemów i pomagają w przekazywaniu więcej tablic po raz pierwszy niż systemy 2D.

· Pomyśl o wszystkich kosztach, takich jak konfiguracja, naprawianie, nauczanie i oprogramowanie. Nie patrz tylko na cenę maszyny. Pomaga to uzyskać największy wartość dla swoich pieniędzy.

· Wypróbuj maszyny AOI z własnymi planszami. Sprawdź, czy sprzedawca Ci pomaga. To zapewnia, że system działa dobrze w Twojej fabryce, a Twój zespół może z niego korzystać.

· Naucz się często swoich pracowników. Utrzymuj system AOI w czystości i zaktualizuj. Pomaga to znaleźć więcej problemów i utrzymać stałą jakość produkcji.

Zautomatyzowane podstawy kontroli optycznej

Co to jest AOI?

Zautomatyzowana kontrola optyczna, zwana AOI, pomaga sprawdzić płytkę drukowaną pod kątem problemów podczas jej robienia. AOI używa aparatów i specjalnych świateł do spojrzenia na drukowaną płytkę drukowaną . Może wykryć wiele problemów, takich jak brakujące części, złe elementy, złe lutownicze i błędy w odstępach. Możesz użyć AOI w różnych momentach w linii produkcyjnej. Na przykład możesz użyć go po wklejeniu lutu, przed lub po wyroku i po lutowaniu fali. Aoi działa jak brama wysokiej jakości. Zatrzymuje złe tablice przed przejściem do następnego kroku. Pozwala to wcześnie naprawić problemy i utrzymuje prawidłową pracę.

Oto kilka rzeczy, które może zrobić zautomatyzowany system AOI :

· Znajdź problemy, takie jak za mało lutowni, niewłaściwe części, brakujące elementy i mosty lutownicze.

· Sprawdź swoją płytkę drukowaną w wielu krokach, aby wcześnie znaleźć problemy.

· Użyj specjalnych świateł i oprogramowania sieciowego, aby znaleźć więcej problemów i zbierać dane.

· Upewnij się, że tylko dobre płyty idą naprzód, więc Twoje produkty są lepsze.

Dlaczego AOI ma znaczenie dla PCB

Potrzebujesz AOI w produkcji PCB, ponieważ znacznie poprawia sprawdzanie problemów. Ludzie mogą przegapić błędy, gdy sprawdzają ręcznie, ponieważ się męczą lub popełniają błędy. Zautomatyzowane AOI używa mocnych kamer i sztucznej inteligencji, aby szybko i poprawnie znaleźć problemy. Oznacza to, że znajdziesz więcej problemów i za każdym razem otrzymujesz te same wyniki.

Systemy AOI mogą znaleźć ponad 99% problemów, ale ludzie zwykle znajdują tylko 60% do 90% . Aoi również działa znacznie szybciej i nigdy się nie męczy.

Podczas korzystania z zautomatyzowanego AOI możesz obniżyć stawkę problemu o 30% do 45% . Na przykład, jeśli wskaźnik problemu wyniósł 5%, może spadnie do mniej niż 1%. Oznacza to mniej zwrotów i skarg, a Twoi klienci otrzymują lepsze produkty. Zautomatyzowane AOI zapewnia silne kontrole jakości i pomaga utrzymać produkcję PCB na stałym poziomie.

Kluczowe czynniki w wyborze maszyny do inspekcji AOI

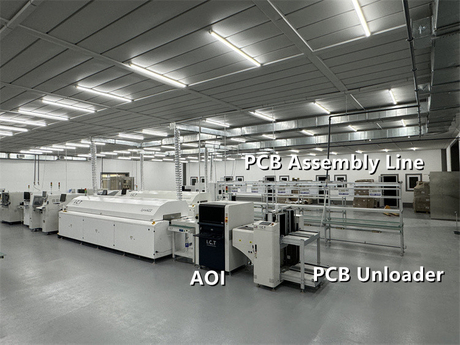

Potrzeby i wielkość produkcji

Po pierwsze, zastanów się, jakie są Twoje potrzeby produkcyjne . Jeśli bardzo szybko wykonasz wiele zespołów płytki drukowanej, potrzebujesz silnej maszyny do inspekcji AOI. Wysokiej klasy systemy AOI mają kamery o 20 megapiksełach lub więcej. Mogą sprawdzać ponad 80 centymetrów kwadratowych co sekundę. Te maszyny są najlepsze w przypadku dużych partii i twardych projektów PCB. Jeśli wykonujesz mniejsze zadania, mogą wystarczyć systemy AOI na poziomie podstawowym.

Dokładność i szybkość kontroli

Twoja maszyna inspekcyjna AOI powinna znaleźć nawet małe wady. Szybkie systemy AOI online z zaawansowaną AI mogą wykryć bardzo małe błędy, zaledwie 10 mikrometrów. Pomaga to zatrzymać problemy z jakością i szybko się poruszać. Zautomatyzowana kontrola optyczna za pomocą sztucznej inteligencji i uczenia maszynowego również sprawia, że konfiguracja jest szybsza i znajduje więcej wad.

Rozmiar i kompatybilność PCB

Sprawdź, jak duża i gruba jest Twoja płytka drukowana. Większość systemów AOI pracuje z płytkami do 510 na 460 milimetrów. Niektóre maszyny mogą obsługiwać linie podwójne lub pojedyncze dla różnych konfiguracji.

Zautomatyzowane maszyny AOI mogą sprawdzać grubość PCB od 0,3 do 6,0 milimetrów . Mogą również obsługiwać tablice, które są wygięte do plus lub minus 3,0 milimetra. Oznacza to, że możesz je używać do wielu rodzajów projektów płyt drukowanych, nawet trudnych.

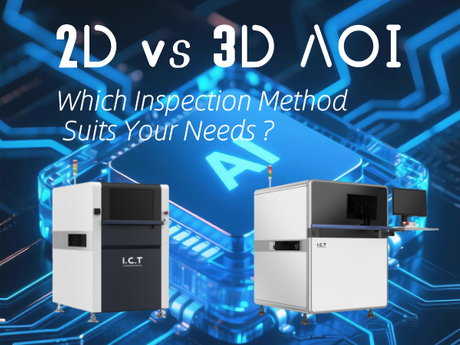

Systemy 2D vs 3D AOI

System inspekcji 2D AOI jest dobry do prostych problemów powierzchniowych, takich jak brakujące części lub mosty lutownicze. Ale system 3D AOI robi więcej. Mierzy wysokość, objętość i kształt. Może to znaleźć problemy, takie jak uniesione potencjalne potencjalne klienty lub złe połączenia lutownicze. 3D AOI znajduje do 30% więcej wad i pomaga w przekazywaniu większej liczby tablic po raz pierwszy o 25%. Powinieneś wybrać system inspekcji 3D AOI dla ruchliwych lub twardych zespołów PCB.

Wskazówka: Systemy 3D AOI mogą jednocześnie sprawdzać obie strony PCB . Działają również lepiej z cieniami lub zginającymi płytami niż systemy 2D.

Oprogramowanie i integracja

Wybierz zautomatyzowane systemy AOI z silnym oprogramowaniem. Dobre oprogramowanie pozwala podłączyć dane kontroli do swojej sieci fabrycznej. Funkcje takie jak skanowanie kodów kreskowych, dostęp do zdalnego dostępu i wady oparte na sztucznej inteligencji pomagają śledzić i ulepszyć kontrole. Automatyzacja i integracja Ułatwiaj kontrolę jakości.

Koszt i ROI

Pomyśl o wszystkich kosztach, a nie tylko cenie. Dodaj instalację, szkolenie, oprogramowanie i konserwację . Znajdź swój zwrot z inwestycji, porównując te koszty z pieniędzmi, które zaoszczędzisz na mniejszej liczbie błędów i mniej sprawdzania ręki. Kalkulatory ROI online mogą pomóc Ci zobaczyć, ile czasu zajmuje odzyskanie pieniędzy i jaka jest Twoja całkowita wartość.

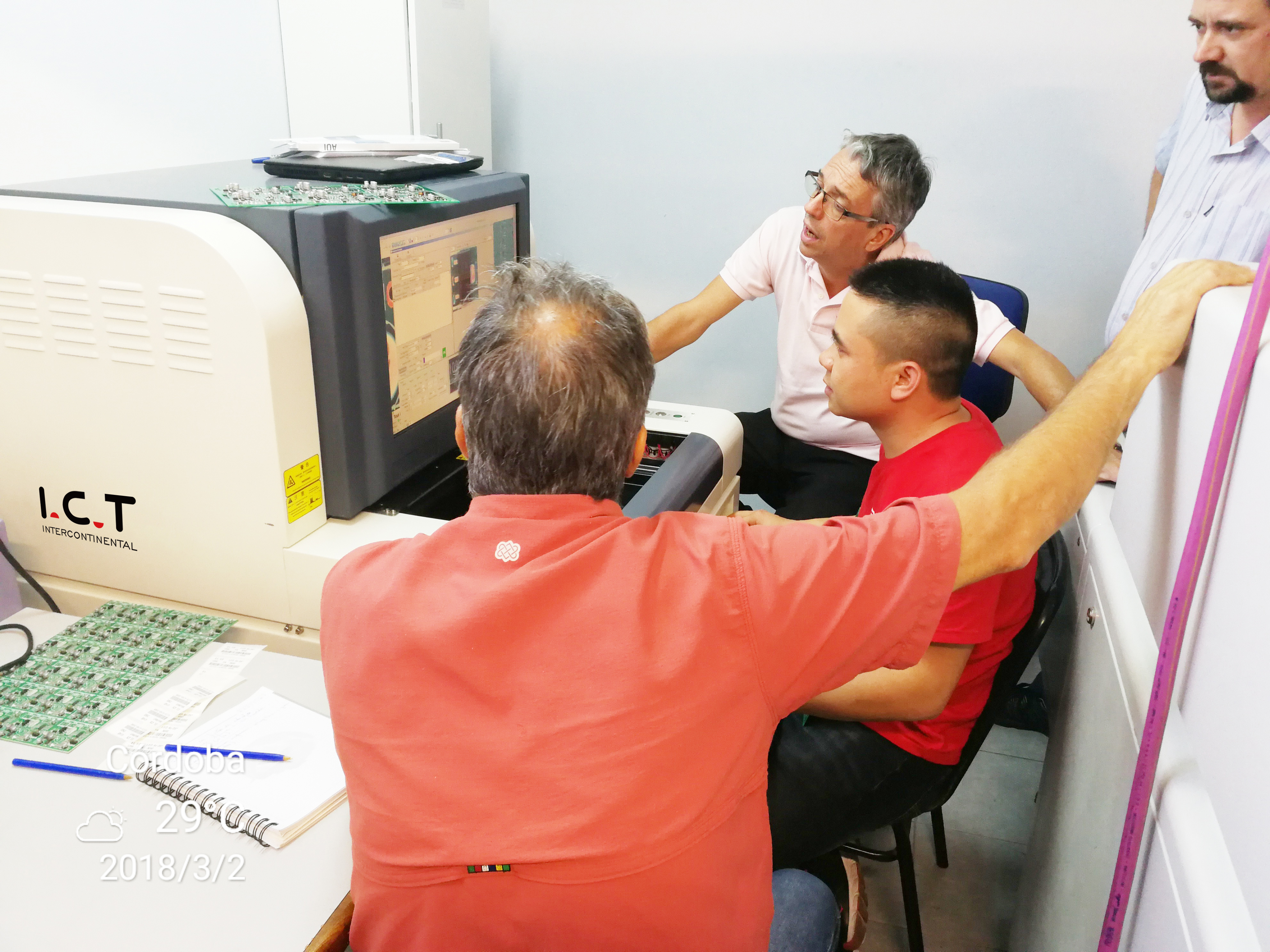

Wsparcie i szkolenie dostawcy

Wybierz sprzedawcę, który zapewnia dobre wsparcie i szkolenie. Dobre wsparcie pomaga szybko rozwiązać problemy i utrzymuje działanie automatycznego systemu AOI. Szkolenie zapewnia, że Twój zespół korzysta z maszyny inspekcyjnej AOI we właściwy sposób. To chroni Twoją inwestycję i utrzymuje działanie produkcji szybko.

Jak wybrać odpowiedni komputer inspekcyjny AOI

Oceń wymagania dotyczące płytki drukowanej

Zacznij od zastanowienia się nad tym, czego potrzebuje twoja płyta drukowana. Spójrz na rozmiar, kształt i grubość swoich desek. Jeśli Twoja płytka PCB ma wiele małych części blisko siebie , potrzebujesz silnego systemu AOI . Niektóre tablice mają wiele warstw lub używają specjalnych części, takich jak BGA lub QFNS. Te rzeczy utrudniają sprawdzanie tablicy. Chcesz maszynę inspekcyjną AOI, która może się zmienić i zaprogramować. Pomaga to nadążyć za nowymi wzorami i wieloma częściami.

· Układy twardych PCB i pakowane części wymagają systemów AOI do płyt wielowarstwowych.

· Sposób rozmieszczenia części i oznaczenia pomaga systemowi AOI znaleźć problemy.

· Wytrzymałe przestrzenie i różne wysokości mogą tworzyć cienie, więc potrzebujesz wyraźnych zdjęć i dobrych świateł.

· Specjalne części potrzebują systemów AOI, które mogą się zmienić.

· Wczesna praca z twórcą pomaga projektować płyty, które są łatwiejsze do sprawdzenia.

W miarę jak zautomatyzowana kontrola optyczna staje się coraz lepsza, widzisz większe wykorzystanie sztucznej inteligencji i uczenia maszynowego. Te narzędzia pomagają znaleźć więcej problemów i kontynuować sprawdzanie.

Wskazówka: Zawsze wybieraj system AOI, który pasuje do konstrukcji PCB teraz i później. To utrzymuje silne kontrole, gdy zmieniają się twoje produkty.

Przetestuj i porównaj rozwiązania AOI

Przed zakupem maszyny AOI powinieneś spróbować porównać różne. Każdy system AOI sprawdza tablice na swój sposób. Niektóre używają zdjęć do wykrywania zmian, podczas gdy inne mierzą każdą część i używają reguł, aby znaleźć problemy. Systemy mierzące części zwykle znajdują więcej rzeczywistych problemów i stanowią mniej fałszywych alarmów.

Oto prosty przewodnik, który pomoże Ci porównać systemy AOI :

1. Zdecyduj, co chcesz zrobić system AOI. Pomyśl o problemach, które musisz znaleźć.

2. Porównaj systemy wykorzystujące zdjęcia z mierzonymi. Systemy obrazu są szybsze do konfiguracji, ale mogą pominąć więcej problemów.

3. Sprawdź, czy system AOI może się zmienić po dodaniu nowych części lub zmiany procesu.

4. Poszukaj systemów, które od razu dostarczają danych i pomagają poprawić.

5. Sprawdź, ile czasu zajmuje skonfigurowanie i utrzymanie systemu AOI.

6. Zapytaj o pomoc i wsparcie firmy.

7. Sprawdź, jak czysty jest aparat i jak szybko działa, nie tylko megapiksele.

8. Dowiedz się, jak często system podaje fałszywe alarmy. Zbyt wielu może spowolnić Twój zespół.

9. Zapytaj firmę o raporty o problemach, jakie mogą znaleźć ich system.

10. Wybierz system, który mierzy części i używa dobrych świateł, takich jak trójkolorowe diody LED, aby uzyskać lepsze kontrole.

Uwaga: Testowanie maszyn AOI z własnymi planszami jest najlepszym sposobem, aby zobaczyć, jak dobrze działają w Twojej fabryce.

Oceń całkowity koszt własności

Kiedy spojrzysz na cenę maszyny inspekcyjnej AOI , musisz pomyśleć o czymś więcej niż tylko o pierwszym koszcie. Całkowity koszt posiadania ma wiele części. Oto stół, który pomoże Ci zobaczyć, o czym myśleć:

Utrzymanie maszyny i zakup nowych części również kosztuje pieniądze z czasem . Musisz zaplanować czyszczenie, naprawienie i sprawdzanie maszyny. Jeśli maszyna pęknie lub oprogramowanie zatrzyma się, tracisz czas na robienie płyt. Wybór dobrego systemu AOI i planowanie regularnej opieki pomaga zaoszczędzić pieniądze i chronić maszynę.

Wskazówka: Dodaj wszystkie koszty przez pięć lat, aby zobaczyć prawdziwą cenę każdego systemu AOI. Pomaga to dokonać inteligentnego wyboru przy zakupie maszyny AOI.

Sprawdź reputację dostawcy

Zawsze powinieneś sprawdzić, czy firma sprzedająca maszynę AOI jest zaufana. Recenzje i historie klientów pokazują, jak działa system AOI w prawdziwym życiu. Inni producenci PCB mogą powiedzieć, czy maszyna jest łatwa w użyciu i działa dobrze. Te historie pomagają spojrzeć poza liczby i znaleźć firmę, którym możesz zaufać.

· Recenzje klientów pokazują, jak działa system AOI w prawdziwych fabrykach.

· Historie innych użytkowników pokazują, co jest dobre, a co nie.

Typowe błędy i najlepsze praktyki

Błędy, których należy unikać

Podczas wybierania maszyny do inspekcji AOI ludzie czasami popełniają błędy. Te błędy mogą tracić czas i pieniądze. Oto kilka rzeczy, których nie powinieneś robić:

· Wybierasz system AOI, który nie pasuje do rozmiaru PCB ani tego, ile zarabiasz. Może to spowolnić twoją pracę lub pominąć ważne problemy.

· Patrzysz tylko na cenę i zapominasz o wszystkich kosztach . Niektóre maszyny kosztują więcej później dla naprawy lub oprogramowania.

· Nie testujesz maszyny AOI z własnymi planszami. Może to oznaczać, że nie znajdzie wszystkich problemów, gdy go użyjesz.

· Nie uczysz swoich pracowników, jak korzystać z systemu AOI. Jeśli nie wiedzą, co robić, mogą przegapić problemy lub źle je użyć.

· Zapominasz zaktualizować oprogramowanie lub zająć się maszyną. Może to sprawić, że system AOI przegapił nowe problemy.

Wskazówka: zawsze wypróbuj system AOI we własnej fabryce przed zakupem. Upewnij się, że Twój zespół wie, jak go używać i dobrze działał.

Wskazówki dotyczące maksymalizacji wartości

Możesz uzyskać więcej ze swojego komputera inspekcyjnego AOI, wykonując kilka dobrych kroków. Te kroki pomagają znaleźć więcej problemów, tworzyć lepsze tablice i zaoszczędzić pieniądze.

· Wybierz systemy AOI z szybkimi i przezroczystymi kamerami . Maszyny te mogą zobaczyć małe problemy, takie jak części w niewłaściwym miejscu, mosty lutownicze i brakujące elementy.

· Dokonaj specjalnych kontroli własnych projektów PCB. Kontrole niestandardowe pomagają znaleźć problemy, które są specjalne na twoich tablicach.

· Naucz swoich pracowników, jak korzystać z systemu AOI. Wykwalifikowani pracownicy mogą lepiej konfigurować, naprawić i czytać wyniki AOI.

· Często daj zespołowi nowe szkolenie. Pomaga im to dowiedzieć się o nowych funkcjach AOI i zmianach w branży.

· Użyj AOI zamiast sprawdzania ręcznie. To ogranicza błędy i stwierdza problemy szybciej.

· Znajdź problemy wcześnie. Wczesne kontrole oznaczają, że wydajesz mniej płyt naprawczych i powstrzymujesz złe produkty przed przejściem do klientów.

· Utrzymuj system AOI w czystości i zaktualizowany. Dbanie o to pomaga znaleźć więcej problemów i trwać dłużej.

Uwaga: firmy, które robią te rzeczy, mogą mieć do 20% mniej problemów i 15% więcej pracy.

Wybór odpowiedniej maszyny do inspekcji AOI oznacza patrzenie na Twoje potrzeby produkcyjne, dokładność, szybkość i całkowity koszt . Powinieneś dopasować funkcje maszyn do swoich projektów PCB i planować przyszły rozwój. Użyj kroków i list kontrolnych w tym przewodniku, aby pomóc Ci dokonać inteligentnego wyboru. ��

Wskazówka: porozmawiaj z dostawcami i poproś o demo. Widzenie maszyny w akcji pomaga zdecydować, czy pasuje do Twojej fabryki.

FAQ

Jaka jest różnica między systemami AOI 2D i 3D?

2D AOI sprawdza powierzchnię brakujących lub niewłaściwych części. 3D AOI mierzy wysokość i kształt. Można znaleźć bardziej ukryte problemy z 3D AOI. Wybierz 3D, jeśli twoje tablice mają złożone części lub potrzebują dodatkowej dokładności.

Jak często powinieneś utrzymać swój komputer inspekcyjny AOI?

Powinieneś sprzątać i sprawdzać swoją maszynę AOI co tydzień. Zaktualizuj oprogramowanie, gdy pojawią się nowe wersje. Regularna opieka zapewnia dobrze działanie maszyny i pomaga znaleźć więcej wad.

Czy możesz użyć AOI zarówno dla małych, jak i dużych partii PCB?

Tak, możesz użyć AOI do dowolnego rozmiaru partii. W przypadku małych partii wybierz prosty system AOI. W przypadku dużych partii wybierz szybszą i bardziej zaawansowaną maszynę. Zawsze dopasuj maszynę do twoich potrzeb produkcyjnych.

Jakich szkoleń potrzebują operatorzy do maszyn AOI?

Operatorzy potrzebują podstawowego szkolenia w zakresie konfigurowania, uruchamiania i czytania wyników z systemu AOI . Wielu dostawców oferuje przewodniki i filmy krok po kroku. Dobry trening pomaga złapać więcej problemów i lepiej korzystać z maszyny.
