Większość problemów z pustymi przestrzeniami BGA nie występuje tam, gdzie zostały utworzone.
Wykrywa się je znacznie później — po wysłaniu, obciążeniu i zwróceniu produktów bez oczywistego wyjaśnienia.
Fabryki często mówią, że „kontrolują” puste przestrzenie. Tak naprawdę mają na myśli to, że rejestrują dowody po fakcie . Pustka już jest. Proces, który go stworzył, już posunął się dalej.
Aby zrozumieć, dlaczego puste przestrzenie wciąż powracają, inżynierowie muszą spojrzeć poza wyniki kontroli i zbadać mechanizm, który za nimi stoi. Wymaga to zrozumienia nie tylko tego, co pokazuje zdjęcie rentgenowskie, ale także tego, jak działa kontrola rentgenowska w elektronice i w jaki sposób uzyskane dane można wykorzystać jako informację zwrotną, a nie ocenę.
Kiedy inspekcję rentgenowską traktuje się jako narzędzie informacji zwrotnej, a nie bramkę pozytywnego/negatywnego wyniku, możliwe staje się prześledzenie powstawania pustych przestrzeni aż do ich źródła i zapobiegnięcie ponownemu pojawieniu się tej samej wady.
Pustki BGA są niebezpieczne właśnie dlatego, że na początku zachowują się grzecznie.
Nie powodują zwarć, nie przerywają sygnałów i nie ogłaszają się podczas testów funkcjonalnych.
Płyta włącza się. Liczby wyglądają normalnie. Wszyscy idą dalej.
Zamiast tego pustka czeka.
Znajduje się wewnątrz złącza lutowniczego, zmniejszając powierzchnię styku i koncentrując naprężenia, podczas gdy produkt wchodzi w życie — ciepło, obciążenie, wibracje i czas.
Zanim połączenie zacznie zawodzić, proces, który go spowodował, już dawno minął, a dowody zostały pogrzebane.
To opóźnienie nie jest dziełem fizyki.
Jest to powód, dla którego puste przestrzenie uciekają z fabryk i powracają jako problemy z niezawodnością.
Pustka nie osłabia równomiernie złącza lutowanego.
Powoduje brak równowagi – termiczną, mechaniczną i ostatecznie strukturalną.
Ciepło usiłuje uciec przez złącze z wewnętrznymi wgłębieniami.
Naprężenia gromadzą się na krawędziach pustej przestrzeni, zamiast naturalnie rozprzestrzeniać się przez lut.
Pod wpływem cykli termicznych te punkty naprężeń stają się źródłem pęknięć.
Porażka rzadko jest dramatyczna.
Pojawia się jako przerywane zachowanie, usterki wrażliwe na temperaturę lub zmęczenie na początku okresu użytkowania, którego nie da się łatwo wytłumaczyć.
Z tego powodu awarie związane z pustymi przestrzeniami są często błędnie diagnozowane jako problemy z jakością komponentów, a nie problemy z procesem.
Pustka nie osłabia równomiernie złącza lutowanego.
Powoduje brak równowagi – termiczną, mechaniczną i ostatecznie strukturalną.
Ciepło usiłuje uciec przez złącze z wewnętrznymi wgłębieniami.
Naprężenia gromadzą się na krawędziach pustej przestrzeni, zamiast naturalnie rozprzestrzeniać się przez lut.
Pod wpływem cykli termicznych te punkty naprężeń stają się źródłem pęknięć.
Porażka rzadko jest dramatyczna.
Pojawia się jako przerywane zachowanie, usterki wrażliwe na temperaturę lub zmęczenie na początku okresu użytkowania, którego nie da się łatwo wytłumaczyć.
Z tego powodu awarie związane z pustymi przestrzeniami są często błędnie diagnozowane jako problemy z jakością komponentów, a nie problemy z procesem.
Testy elektryczne mogą jedynie potwierdzić, że obwód jest podłączony, a nie to, czy złącze lutowane wytrzyma długotrwałe obciążenie.
AOI stoi przed bardziej fundamentalnym ograniczeniem: po prostu nie może zajrzeć do wnętrza pakietów zakończonych dołem.
Właśnie dlatego wiele krytycznych defektów związanych z układami BGA pozostaje niewidocznych wyłącznie podczas kontroli optycznej, co jasno wyjaśniono w artykule Prześwietlenie rentgenowskie w porównaniu z AOI: które defekty są niewidoczne podczas kontroli optycznej.
W rezultacie awarie związane z pustymi przestrzeniami są często błędnie diagnozowane jako problemy z jakością komponentów, a nie problemy związane z procesem.
Większość dyskusji na temat pustek zaczyna się i kończy procentem.
Jest to wygodne, mierzalne i często wprowadzające w błąd.
Dwa złącza lutowane mogą mieć ten sam procent pustki i zachowywać się zupełnie inaczej w terenie.
Pustka pośrodku kuli zakłóca przepływ ciepła w znacznie większym stopniu niż kilka mniejszych pustek w pobliżu krawędzi.
Dystrybucja opowiada historię, której nie da się osiągnąć samymi liczbami.

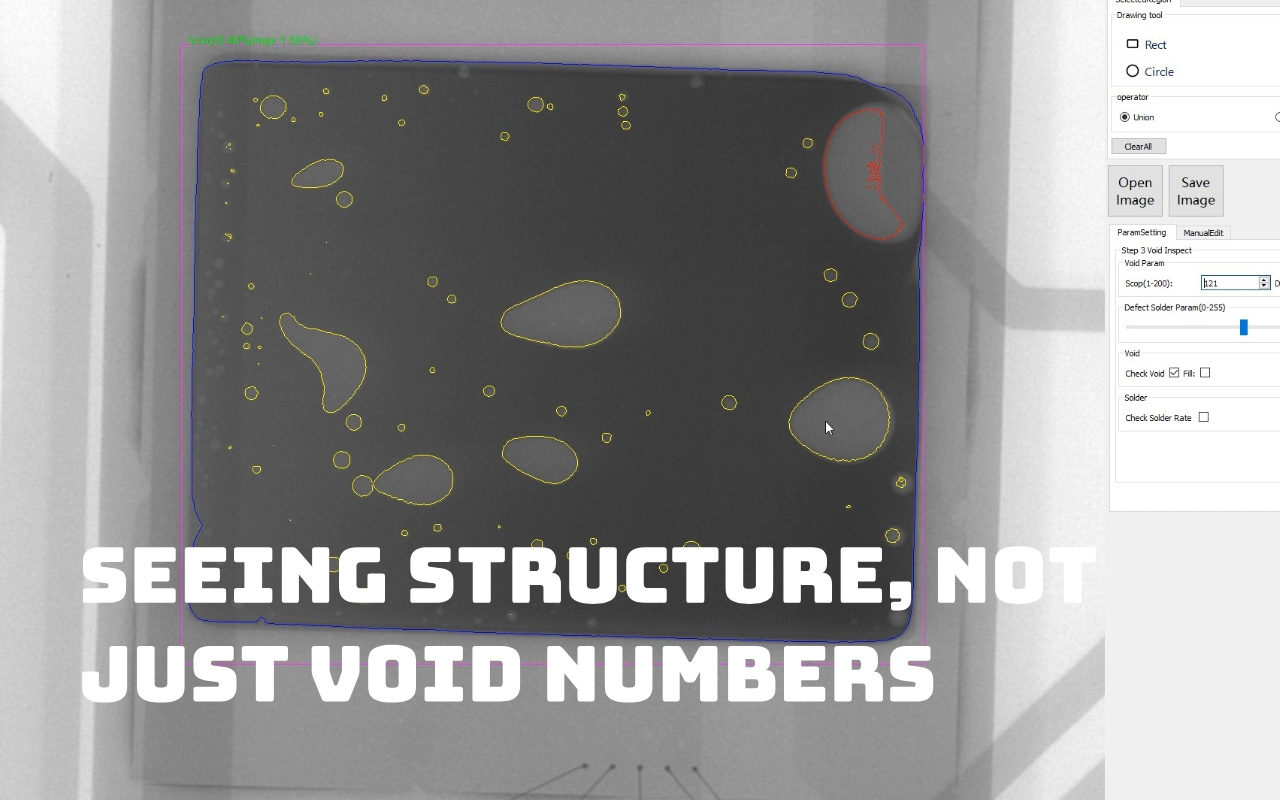

Rentgen nie mierzy tylko ilości.
Ujawnia strukturę, a struktura determinuje zachowanie.
Pojedyncza duża pustka działa jak skaza w szkle.
Stres nie rozprzestrzenia się wokół niego; gromadzi się.
Wiele małych, równomiernie rozmieszczonych pustek może zmniejszyć objętość lutowia, ale nadal umożliwiać podział obciążenia.
Różnica nie jest teoretyczna — ujawnia się w trwałości zmęczeniowej i oporze cieplnym.
Bez prześwietlenia rentgenowskiego te dwa stany wyglądają identycznie jak późniejsze badania.
W przypadku zdjęć rentgenowskich różnica jest oczywista i możliwa do zastosowania.
Pojedyncze zdjęcie rentgenowskie jest fotografią.
Seria obrazów to oś czasu.
Kiedy zachowanie pustki powtarza się w różnych panelach, wskazuje to na stabilny – ale wadliwy – stan procesu.
Kiedy dryfuje stopniowo w czasie, sygnalizuje zużycie, zanieczyszczenie lub zmianę parametrów.
Spójność trendu ma miejsce wtedy, gdy prześwietlenie rentgenowskie przestaje być inspekcją, a zaczyna inwigilacją.
Informuje inżynierów nie tylko o tym, co się stało, ale także o tym, czy sytuacja się pogarsza.
Normy określają minimalną granicę pomiędzy akceptowalnym i niedopuszczalnym.
Nie definiują doskonałości, stabilności ani marży.
Proces, który przebiega tuż poniżej limitu, nie jest zdrowy – jest kruchy.
Jednak wiele fabryk traktuje spełnienie kryteriów IPC jako dowód, że nic nie wymaga uwagi.
Rentgen pokazuje, jak blisko tej krawędzi znajduje się proces.
Ignorowanie tych informacji jest wyborem, a nie ograniczeniem.

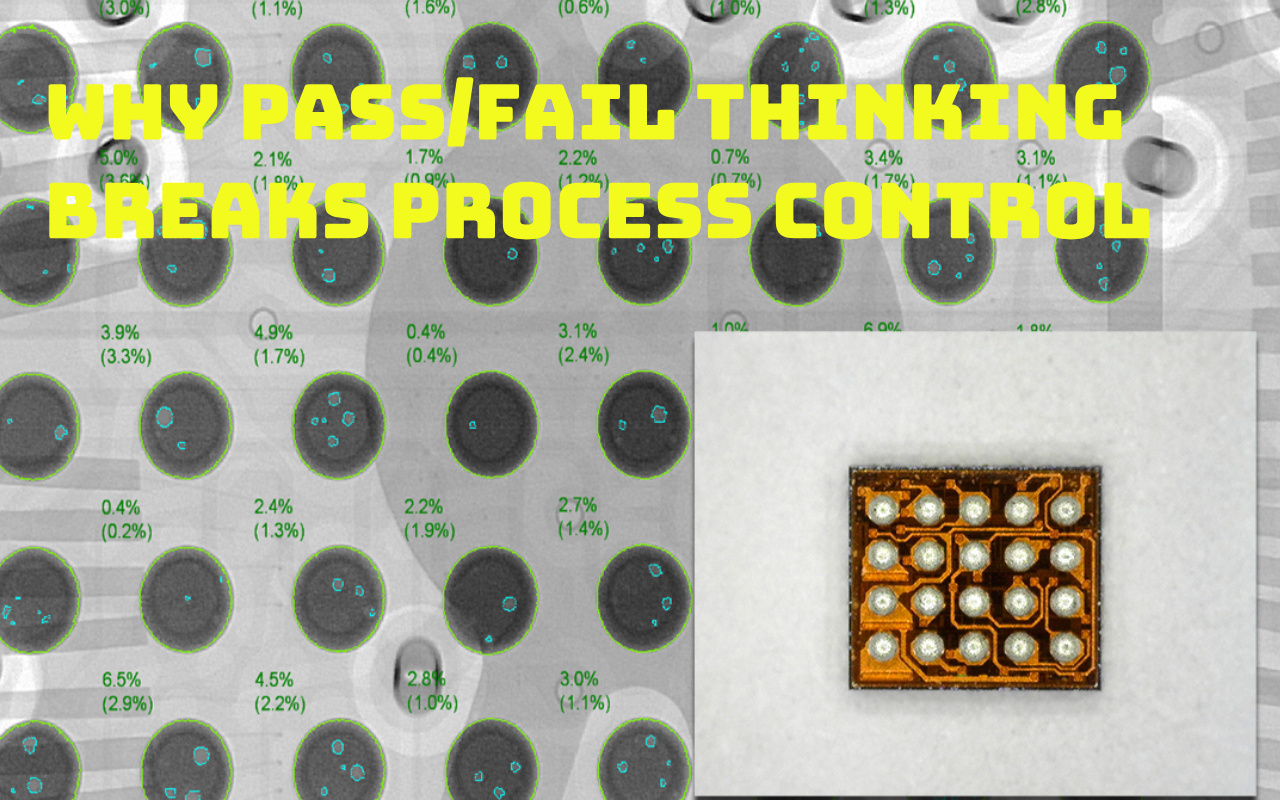

Zdanie lub niepowodzenie jest proste.
Rzeczywistość nie jest.
Procesy dryfują spokojnie.
Wklej wieki. Szablony noszone. Profile się zmieniają.
Żaden z nich nie powoduje natychmiastowej awarii, ale wszystkie pozostawiają odciski palców wewnątrz złącza lutowanego.
Orzeczenia binarne usuwają te odciski palców.
Analiza trendów pozwala je zachować.

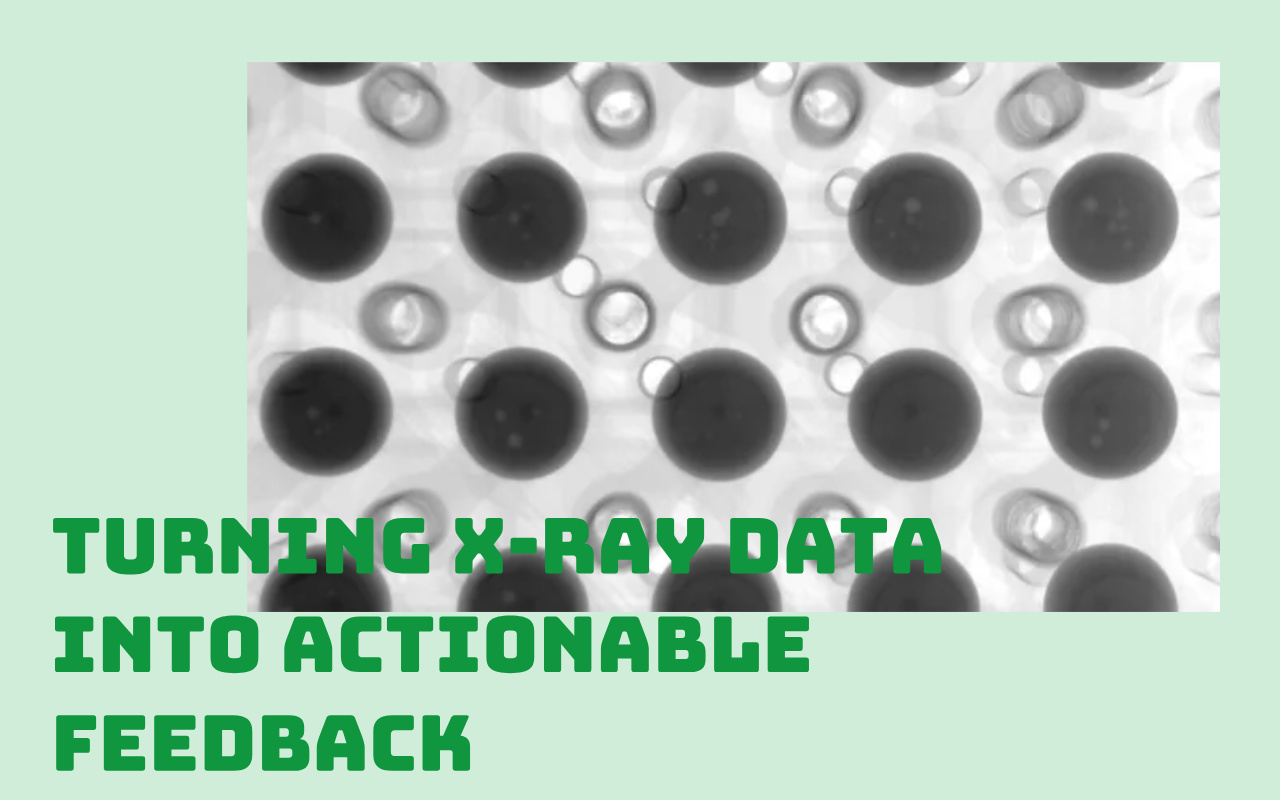

Właściwie użyte promieniowanie rentgenowskie odpowiada na jedno ważne pytanie:
Co właściwie dał ten proces?
Kiedy parametry się zmieniają, zdjęcie rentgenowskie potwierdza, czy zmiana miała znaczenie.
Kiedy materiały się zmieniają, pokazuje to konsekwencję, a nie intencję.
Ta pętla sprzężenia zwrotnego zastępuje argumenty dowodami.
Zmienia kontrolę procesu z wiary w obserwację.
Tworzenie się pustki często rozpoczyna się zanim element dotknie płytki.
Niespójna objętość pasty oznacza niespójną dostępność topnika.
Słabe uwalnianie zatrzymuje pozostałości, przez które powinny uciekać gazy.
Rentgen nie diagnozuje bezpośrednio druku, ale obnaża jego skutki.
Kiedy puste wzory się powtarzają, druk często przemawia przez złącze lutowane.
Umieszczenie określa, w jaki sposób lut może się poruszać.
Zbyt duża siła ogranicza przepływ. Za mało pozwala na brak równowagi.
Współpłaszczyznowość komponentów decyduje o tym, czy załamanie jest jednolite, czy chaotyczne.
Efekty te są subtelne, niewidoczne podczas umieszczania i niezaprzeczalne w badaniu rentgenowskim.
Staw pamięta, o czym zapomniało umiejscowienie.
Reflow nie tyle tworzy puste przestrzenie, co pokazuje, czy wcześniejsze etapy prawidłowo przygotowały spoinę.
Niewystarczające podgrzanie powoduje, że topnik jest nieaktywny.
Agresywne rampy zatrzymują gazy, zanim możliwa będzie ucieczka.
Informacje zwrotne na podstawie promieni rentgenowskich oddzielają niezbędne korekty od przesądów.
Jeśli pustka się nie zmieni, przyczyna leży gdzie indziej.
Zanim będzie można ulepszyć proces, należy go najpierw zrozumieć.
Wiele fabryk pomija ten krok i od razu przechodzi do dostosowania, mając nadzieję, że następna zmiana będzie właściwa.
Pusta linia bazowa nie jest celem. To opis rzeczywistości.
Rejestruje, co wytwarza proces, gdy przebiega normalnie, z nienaruszonymi mocnymi stronami i wadami.
Ta linia bazowa musi uwzględniać zróżnicowanie – dobre płyty, przeciętne płyty i marginalne – ponieważ problemy z niezawodnością nie wynikają z przeciętności.
Bez punktu odniesienia inżynierowie nie mają punktu odniesienia.
Każda fluktuacja wydaje się pilna, każde odchylenie wydaje się podejrzane.
W przypadku punktu odniesienia zmiana staje się mierzalna, a poprawa staje się celowa, a nie emocjonalna.
Jedno zdjęcie rentgenowskie odpowiada tylko na jedno pytanie: co się stało z tą tablicą?
Produkcja nie odbywa się jednak z pojedynczych desek.
Pustki nabierają znaczenia, gdy z biegiem czasu się powtarzają, dryfują lub skupiają.
Powolny trend wzrostowy często sygnalizuje zużycie szablonu, starzenie się pasty lub brak równowagi termicznej na długo przed pojawieniem się awarii.
Te wczesne ostrzeżenia są niewidoczne, jeśli inżynierowie patrzą tylko na pojedyncze wyniki.
Monitorowanie trendów przenosi uwagę z winy na zachowanie.
Informuje inżynierów, czy proces jest stabilny, ulega pogorszeniu lub czy reaguje na interwencję.
To moment, w którym prześwietlenie przestaje być inspekcją, a zaczyna przewidywaniem.
Każda zmiana procesu jest żądaniem: dzięki temu wszystko będzie lepsze.
Badanie rentgenowskie służy do sprawdzania tego twierdzenia.
Bez weryfikacji korekty kumulują się i oddziałują na siebie w nieprzewidywalny sposób.
Inżynierowie tracą pewność siebie, ponieważ nie są w stanie stwierdzić, która zmiana miała znaczenie, a która nie przyniosła żadnego efektu.
Informacje zwrotne dotyczące promieni rentgenowskich przywracają przejrzystość, wiążąc przyczynę z konsekwencją.
Kiedy zachowanie pustki nie zmienia się po dostosowaniu, komunikat jest prosty: pierwotna przyczyna leży gdzie indziej.
Ta uczciwość oszczędza czas, zapobiega nadmiernej korekcie i chroni stabilność procesu.
Dowody zastępują argumenty, a postęp staje się powtarzalny.
Średnie są wygodne, ponieważ upraszczają złożoność.
Są również niebezpieczne z tego samego powodu.
Akceptowalna średnia może ukryć skrajne przypadki, w których niezawodność zaczyna zawodzić.
Kilka połączeń z krytycznymi pustymi strukturami może spokojnie istnieć pod uspokajającą liczbą.
W ten sposób procesy przechodzą audyty i nadal zawodzą klientów.
Zdjęcia rentgenowskie ujawniają rozkład, a nie tylko wielkość.
Ignorowanie tych informacji nie jest ograniczeniem technicznym — jest to wybór.
I rzadko jest to mądre.
Kiedy prześwietlenie zostanie użyte dopiero po pojawieniu się problemu, staje się zapisem historycznym.
Wyjaśnia, co poszło nie tak, ale jest już za późno, aby temu zapobiec.
Zanim awaria spowoduje inspekcję, materiały mogą się zmienić, sprzęt może się przesunąć, a warunki mogą już nie odpowiadać.
Analiza przyczyn źródłowych staje się spekulacyjna, a nie precyzyjna.
Przeglądy zapobiegawcze, nawet przy niskiej częstotliwości, zmieniają tę dynamikę.
Umożliwia inżynierom rozpoznawanie wzorców, zanim staną się incydentami.
Różnica nie polega na maszynie, ale na tym, kiedy jest używana.
Dane powinny wyjaśniać procesy, a nie przypisywać winę.
Kiedy wyniki prześwietlenia rentgenowskiego wykorzystuje się do wskazywania palcami, proces uczenia się zostaje zatrzymany.
Operatorzy dostosowują zachowanie, aby uniknąć kontroli, zamiast poprawiać wyniki.
Inżynierowie stają się ostrożni, zamiast ciekawi.
Proces staje się sztywny, a nie lepszy.
Redukcja pustki wymaga otwartości.
Rentgen należy postrzegać jako neutralny dowód wskazujący na to, co powstał w procesie, a nie na to, kto zawiódł.
Tylko wtedy poprawa będzie trwała.
W zespołach dużej mocy złącza lutowane są częścią układu termicznego.
Pustki zakłócają przepływ ciepła tak samo, jak robią to słabe radiatory.
Bez sprzężenia zwrotnego w postaci promieni rentgenowskich przerwy te pozostają niewidoczne do czasu pogorszenia się wydajności.
W tym momencie działania naprawcze nie mają już charakteru zapobiegawczego – są to kontrola szkód.
W przypadku projektów krytycznych termicznie zgadywanie jest niedopuszczalne.
Informacje zwrotne w zakresie promieniowania rentgenowskiego zapewniają widoczność wymaganą do kontrolowania tego, czego nie widać z powierzchni.
W takich przypadkach inspekcja nie jest opcjonalna – ma fundamentalne znaczenie.
Czas jest bezlitosny w przypadku produktów o długiej żywotności.
Małe niedoskonałości rosną pod wpływem powtarzania, ciepła i wibracji.
Rozumieją to branże wymagające niezawodności.
Wymagają dowodów nie tylko zgodności, ale i kontroli.
Dane rentgenowskie dostarczają tego dowodu, pokazując wewnętrzne zachowanie stawów w czasie.
Dlatego też w tych sektorach nie zadaje się pytania, czy prześwietlenie jest potrzebne.
Pytają, jak się go używa.
Rozróżnienie ma znaczenie.
W miarę jak płyty stają się grubsze i bardziej złożone, zachowanie termiczne staje się mniej intuicyjne.
Ciepło nie przepływa już równomiernie. Ucieczka gazu staje się nieprzewidywalna.
To, co inżynierowie zamierzają podczas ponownego przepływu, często nie pokrywa się z tym, co faktycznie dzieje się pod opakowaniem.
Rentgen ujawnia tę rozbieżność pomiędzy intencją a rezultatem.
W skomplikowanych deskach widoczność nie jest luksusem.
Tylko w ten sposób można zastąpić założenia zrozumieniem.
Kiedy dane rentgenowskie trafiają do SPC, puste przestrzenie przestają być niespodzianką.
Stają się trendami, ograniczeniami i sygnałami.
Karty kontrolne zamieniają inspekcję w monitorowanie.
Inżynierowie nie czekają już, aż pojawią się defekty — obserwują rozwój zachowań.
Na tym polega różnica między reakcją na awarię a zarządzaniem procesem.
SPC nie podejmuje decyzji.
Sprawia, że decyzje są nieuniknione.
Samo zdjęcie rentgenowskie pokazuje skutki, a nie przyczyny.
Połączenie tworzy znaczenie.
Po porównaniu pustych trendów z danymi drukowanymi pojawiają się wzorce.
Kiedy są one powiązane z profilami rozpływu, wyjaśnienia stają się jaśniejsze.
Korelacja zawęża przestrzeń poszukiwań i przyspiesza korektę.
Pojedyncze dane wprowadzają w błąd.
Połączone dane uczą.
Dążenie do zerowej pustej przestrzeni często destabilizuje produkcję.
Każda drobna korekta wprowadza nową niepewność.
Stabilny proces z przewidywalnym zachowaniem pustki jest o wiele cenniejszy niż niestabilny, dążący do perfekcji.
Informacje zwrotne na podstawie promieni rentgenowskich pomagają zdefiniować okno stabilności i utrzymać w nim proces.
Niezawodności nie osiąga się eliminując każdą niedoskonałość.
Osiąga się to poprzez kontrolowanie tych, które są istotne, konsekwentnie i w czasie.
Rentgen ujawnia puste przestrzenie, ale ich nie naprawia – jedynie systematyczne sprzężenie zwrotne zamyka ścieżki formowania.
Przejście od kontroli pozytywnej/niepomyślnej do kontroli opartej na trendach; powiązać puste przestrzenie z drukowaniem, umieszczaniem i ponownym przepływem; korzystaj z wydajnych narzędzi, takich jak ICT-7900, aby uzyskać szybkie i dokładne dane.
Należy dążyć do stałego, niskiego poziomu pustych przestrzeni jako dowodu mistrzostwa w procesie, zwłaszcza w zastosowaniach wymagających wysokiej niezawodności.
Normy IPC traktują >25% ubytków w dowolnej pojedynczej kulce jako wadę w przypadku produktów klasy 3, ale jest to minimalny poziom bazowy. Kontekst: Limit wynika z badań niezawodności wykazujących zwiększone ryzyko powyżej tego poziomu w przypadku naprężeń termicznych i mechanicznych. W praktyce zdolne procesy osiągają średnią <15% bez kulki przekraczającej 20%. Przykład zastosowania: W samochodowych modułach zasilania inżynierowie często dokręcają kulki termiczne z siłą <10%, aby zapewnić rozprowadzanie ciepła, co jest weryfikowane poprzez przyspieszone testy trwałości, które korelują mniejsze puste przestrzenie z dłuższymi cyklami do awarii.
Nie — pewna pustka jest nieodłącznym elementem odgazowania strumienia i fizyki materiału. Tło: Nawet zoptymalizowane pasty o niskiej zawartości pustych przestrzeni i rozpływ próżniowy pozostawiają śladowe ilości. Zasada: powstają puste przestrzenie, gdy substancje lotne wydostają się ze stopionego lutowia; idealna eliminacja wymagałaby lutowania bez topnika, co jest niepraktyczne. Przykład: Wiodące linie wykorzystujące azot, przedłużone namaczanie i pastę o niskiej zawartości pustych przestrzeni rutynowo osiągają średnią <5%, ale nigdy zero; celem jest raczej przewidywalne i mało intensywne oddawanie moczu niż nieobecność.
Pobieranie próbek codziennie lub na zmianę podczas stabilnej produkcji; 100% na nowe partie lub po zmianach. Tło: Statystyczna kontrola procesu wymaga wystarczającej liczby próbek, aby wcześnie wykryć zmiany. Zasada: Monitorowanie trendów wychwytuje odchylenia szybciej niż kontrole końca linii. Przykład: Linie o dużej wydajności sprawdzają pierwszą sztukę i co 50–100 desek, a także całe partie po zmianie profilu lub materiału i przekazują dane w ciągu kilku godzin, aby zapobiec odpadom.
Nie — wybór druku i materiałów często przynosi większe korzyści. Tło: Źródła pustki obejmują cały łańcuch procesu. Zasada: Długotrwałe namaczanie pomaga w odgazowaniu, ale niewystarczająca objętość pasty lub słabe uwalnianie powoduje początkowo zatrzymanie większej ilości gazu. Przykład: Jeden zakład wyciął puste przestrzenie z 22% do 8%, optymalizując otwory szablonu i sam dobór pasty; dalsza redukcja do <5% wymagała jedynie niewielkiego wydłużenia czasu namaczania, co dowodzi, że poprawki na wcześniejszych etapach są często bardziej skuteczne.
Inline obsługuje masowe pomiary pozytywne/negatywne oraz podstawowe pomiary; offline zapewnia głębszą diagnostykę. Tło: Istnieją kompromisy między szybkością a rozdzielczością. Zasada: Systemy inline integrują się z liniami w celu uzyskania danych w czasie rzeczywistym, ale brakuje im widoków pochylonych/ukośnych i większego powiększenia jednostek offline potrzebnych do rozpoznawania wzorców przyczyn źródłowych. Przykład: Produkcja wykorzystuje inline do monitorowania trendów i alertów; inżynieria pobiera próbki do stacji offline, takich jak ICT-7900, w celu szczegółowego mapowania pustych przestrzeni i badań korelacji.
