Jak wybrać linię produkcyjną SMT do produkcji oświetlenia LED

Dlaczego oświetlenie LED wymaga innej strategii SMT

Wybór linii produkcyjnej SMT do produkcji oświetlenia LED to nie tylko zakup sprzętu — to długoterminowa decyzja produkcyjna, która bezpośrednio wpływa na niezawodność produktu, konsystencję światła i koszty operacyjne.

Wielu producentów diod LED początkowo zakłada, że ​​montaż płytek PCB LED jest prostszy niż w przypadku elektroniki użytkowej ze względu na stosunkowo małą różnorodność komponentów. W rzeczywistości oświetlenie LED stwarza wyjątkowy zestaw wyzwań: długie i cienkie płytki PCB, rygorystyczne wymagania termiczne, wrażliwość na konsystencję lutowania i wysokie oczekiwania dotyczące długoterminowej stabilności. Źle skonfigurowana linia SMT może działać zadowalająco na początku produkcji, ale stopniowo prowadzi do odchyleń kolorów, przedwczesnego zaniku światła lub wzrostu liczby poprawek po miesiącach pracy.

Artykuł ten stanowi praktyczny, zorientowany na inżynierię przewodnik dotyczący wyboru właściwej linii produkcyjnej SMT do produkcji oświetlenia LED – skupiający się na stabilności, spójności, skalowalności i kontroli kosztów, a nie samej głównej szybkości.

Dla producentów planujących długoterminowy rozwój wybór odpowiedniej konfiguracji linii produkcyjnej LED SMT nie dotyczy tylko bieżących celów wyjściowych, ale także zapewnienia stabilnej jakości, stałej wydajności i skalowalności dla przyszłych ulepszeń produktu.

1. Zrozumienie wyjątkowych wyzwań produkcyjnych związanych z płytkami PCB do oświetlenia LED

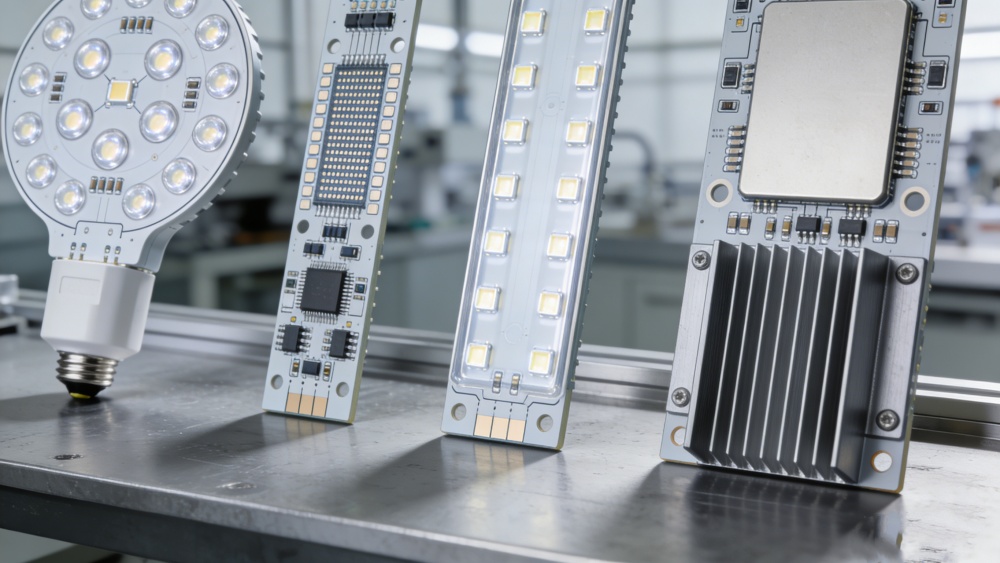

1.1 Duże i długie płytki PCB w zastosowaniach LED

W przeciwieństwie do smartfonów czy kompaktowej elektroniki użytkowej, produkty oświetleniowe LED często wykorzystują długie, wąskie i stosunkowo cienkie płytki PCB. Oświetlenie liniowe, oświetlenie panelowe i oprawy zewnętrzne zwykle przekraczają standardowe długości PCB i są podatne na wypaczenia podczas procesów termicznych.

Te cechy stawiają wyższe wymagania:

• Wsparcie płyty podczas drukowania i układania

• Szerokość przenośnika i stabilność transportu

• Jednorodność termiczna podczas lutowania rozpływowego

Zignorowanie tych czynników może skutkować naprężeniem złącza lutowniczego, nierównomiernym nagrzewaniem i stopniowymi problemami z niezawodnością, które są trudne do wykrycia podczas wstępnej kontroli.

1.2 Duża ilość komponentów przy stosunkowo prostych układach

Płytki PCB oświetlenia LED zazwyczaj składają się z:

• Duże ilości chipów LED

• Rezystory i kondensatory w powtarzalnych wzorach

• Ograniczona różnorodność opakowań w porównaniu ze smartfonami lub urządzeniami do noszenia

Chociaż układ wydaje się prosty, wyzwanie polega na utrzymaniu spójności rozmieszczenia i lutowania tysięcy – lub milionów – identycznych komponentów. Niewielkie różnice w objętości lutowia lub ciśnieniu jego ułożenia mogą skutkować widoczną niespójnością jasności gotowych produktów.

W przypadku produkcji diod LED powtarzalność i kontrola procesu mają większe znaczenie niż ekstremalna prędkość umieszczania.

1.3 Wymagania dotyczące wrażliwości termicznej i długoterminowej niezawodności

Wydajność diod LED jest bezpośrednio powiązana z jakością połączeń lutowanych i zachowaniem termicznym. Złe lutowanie może prowadzić do:

• Podwyższona temperatura złącza

• Szybsza amortyzacja strumienia świetlnego

• Zmiana koloru w czasie

W przeciwieństwie do produktów konsumenckich o krótkotrwałej trwałości, oczekuje się, że oświetlenie LED będzie działać niezawodnie przez lata. Decyzje SMT podjęte podczas konfiguracji linii będą miały bezpośredni wpływ na wydajność pola długo po rozpoczęciu produkcji.

2. Różne produkty LED wymagają różnych strategii linii SMT

W praktyce rozwiązania SMT do produkcji oświetlenia LED muszą być dostosowane do struktury produktu, rozmiaru PCB i wymagań termicznych, a nie stosować podejścia uniwersalnego.

2.1 Wymagania liniowe SMT dotyczące żarówek i świetlówek LED

Żarówki i świetlówki LED to zazwyczaj produkty masowe i o umiarkowanych rozmiarach PCB. Kluczowe priorytety SMT obejmują:

• Stabilny druk zapewniający stałą objętość lutowia

• Niezawodne umiejscowienie przy umiarkowanych prędkościach

• Procesy rozpływowe skupiają się na równomiernym ogrzewaniu, a nie na maksymalnej przepustowości

W przypadku tych zastosowań dobrze zbilansowana linia SMT kładąca nacisk na czas sprawności i wydajność często zapewnia lepszy zwrot z inwestycji niż konfiguracje o ultrawysokiej prędkości.

2.2 Konfiguracja linii SMT dla paneli LED i świateł liniowych

Oświetlenie panelowe i oprawy liniowe wprowadzają dodatkową złożoność ze względu na długość płyty i naprężenia mechaniczne. Linie SMT dla tych produktów powinny podkreślać:

• Ulepszona obsługa PCB podczas drukowania i umieszczania

• Przenośniki przeznaczone do transportu długich desek

• Piece rozpływowe ze sprawdzoną jednorodnością temperatury na szerokich i długich płytkach PCB

Niewłaściwa obsługa lub nierównomierne ogrzewanie mogą powodować delikatne zmęczenie złącza lutowniczego, które pojawia się dopiero po dłuższej pracy.

2.3 Rozważania SMT dotyczące oświetlenia LED dużej mocy i oświetlenia zewnętrznego

Produkty LED dużej mocy i zewnętrzne wymagają najwyższej niezawodności lutowania. Aplikacje te często wymagają:

• Ścisła kontrola profilu termicznego

• Opcjonalne środowiska ponownego przepływu azotu

• Konserwatywne marginesy procesu zapewniające długoterminową trwałość

W takich przypadkach inwestycja w stabilność termiczną i kontrolę procesu od razu znacznie zmniejsza późniejsze koszty gwarancji i konserwacji.

3. Drukowanie pastą lutowniczą: podstawa jakości LED SMT

3.1 Typowe problemy z drukowaniem w zespole PCB LED

Drukowanie pasty lutowniczej jest punktem wyjścia dla jakości LED SMT. Typowe wyzwania obejmują:

• Nierówna objętość lutu na dużych podkładkach LED

• Na długich deskach pasta osiada lub jest niewystarczająco odklejona

• Różnice spowodowane niespójnym wsparciem płyty

Nawet niewielkie odchylenia w objętości lutu mogą prowadzić do przechylenia diod LED, niewystarczającego odprowadzania ciepła lub długotrwałych problemów z niezawodnością.

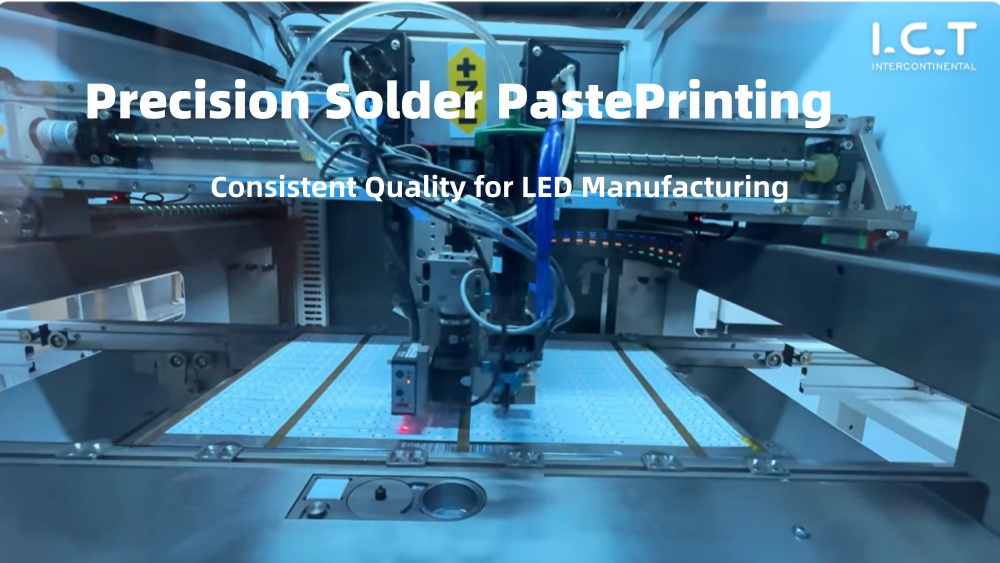

3.2 Wybór odpowiedniej drukarki do zastosowań LED

Wybierając drukarkę pasty lutowniczej do produkcji diod LED, należy przede wszystkim zwrócić uwagę na:

• Stabilna rama i powtarzalne ustawienie

• Skuteczne wsparcie dolnej płyty dla długich płytek PCB

• Stały nacisk rakla na całym obszarze drukowania

Prędkość rzadko jest czynnikiem ograniczającym. Nieco wolniejsza, ale stabilniejsza drukarka często zapewnia doskonałe długoterminowe wyniki w produkcji diod LED.

Stabilny i powtarzalny proces drukowania pasty lutowniczej na PCB LED jest często cenniejszy niż większa prędkość drukowania, szczególnie w przypadku długich płytek i dużych podkładek LED.

3.3 Kiedy SPI jest konieczne do produkcji LED SMT

Kontrola pasty lutowniczej (SPI) nie jest obowiązkowa w przypadku każdej fabryki diod LED, jednak staje się coraz bardziej wartościowa, gdy:

• Produkcja średnich i dużych nakładów

• Produkcja produktów LED o dużej mocy lub przeznaczonych na eksport

• Problem z defektami związanymi z lutowaniem lub niespójnością jasności

SPI zapewnia wczesne wykrywanie zmian objętości lutowia przed jego umieszczeniem i ponownym przepływem, co spotęguje problem.

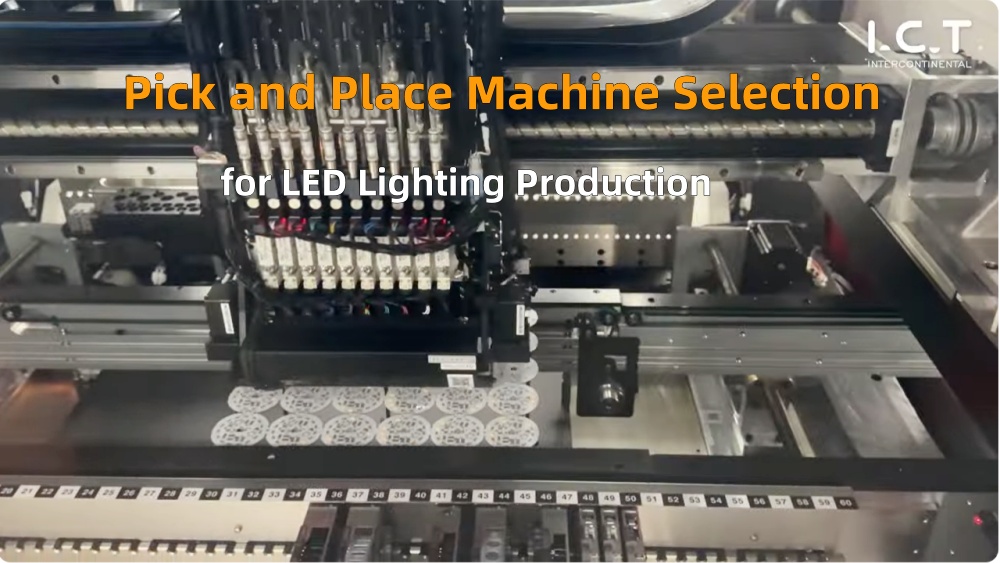

4. Wybór maszyny Pick and Place do produkcji oświetlenia LED

4.1 Kontrola siły rozmieszczenia komponentów LED

Elementy LED są wrażliwe na naprężenia mechaniczne. Nadmierna siła umieszczania może spowodować wewnętrzne uszkodzenie chipów bez widocznych defektów podczas AOI.

Kluczowe kwestie obejmują:

• Regulowana kontrola siły umieszczania

• Stabilne ustawienie dysz

• Spójne zachowanie podczas umieszczania w długich seriach produkcyjnych

W przypadku diod LED SMT delikatne i powtarzalne umieszczanie często przewyższa maksymalną prędkość umieszczania.

4.2 Dokładność a prędkość: co naprawdę ma znaczenie w przypadku LED SMT

Chociaż wysokie wartości CPH mogą wydawać się atrakcyjne, produkcja diod LED czerpie więcej korzyści z:

• Stabilna dokładność umieszczania w czasie

• Minimalny dryf podczas długich zmian produkcyjnych

• Niski poziom defektów zamiast maksymalnej wydajności

Maszyna pracująca nieco wolniej, ale konsekwentnie często zapewnia wyższą efektywną produktywność ze względu na zmniejszoną liczbę poprawek.

Przy ocenie maszyn typu pick and place SMT do montażu diod LED długoterminowa stabilność rozmieszczenia i kontrola siły są często ważniejsze niż główne dane CPH.

4.3 Obsługa mieszanych komponentów LED i standardowych

Wiele płytek LED łączy chipy LED ze standardowymi rezystorami, kondensatorami lub złączami. Systemy pick and place powinny:

• Płynnie obsługuj komponenty o różnych rozmiarach

• Obsługa szybkich zmian programu dla różnych wariantów produktów

• Zachowaj dokładność bez częstej ponownej kalibracji

Elastyczność staje się coraz ważniejsza w miarę dywersyfikacji linii produktów LED.

5. Lutowanie rozpływowe: klucz do wydajności i żywotności diod LED

Wybór odpowiednich rozwiązań do lutowania rozpływowego do oświetlenia LED odgrywa decydującą rolę w integralności połączeń lutowanych, spójności termicznej i długoterminowej wydajności diod LED.

5.1 Wyzwania związane z profilem termicznym w diodach LED SMT

Lutowanie rozpływowe jest najważniejszym procesem zapewniającym niezawodność diod LED. Typowe wyzwania obejmują:

• Nierównomierne nagrzewanie długich płytek PCB

• Nierówne temperatury nasiąkania i wartości szczytowe

• Nadmierne naprężenia termiczne prowadzące do zmęczenia lutu

Stabilny i powtarzalny profil termiczny jest niezbędny do zapewnienia stałego strumienia świetlnego i długiej żywotności.

5.2 Przepływ azotu i powietrza w oświetleniu LED

Ponowny przepływ azotu może zapewnić korzyści w niektórych zastosowaniach LED:

• Zredukowane utlenianie

• Lepsze zwilżanie lutu

• Bardziej spójne tworzenie stawów

Zwiększa to jednak również koszty eksploatacji. W przypadku wielu standardowych produktów LED wystarczy dobrze kontrolowany proces przepływu powietrza. Azot jest zwykle uzasadniony w przypadku produkcji diod LED o dużej mocy lub najwyższej jakości.

5.3 Zapewnienie stałej temperatury w przypadku długich płytek PCB

W przypadku długich tablic LED krytyczna staje się konstrukcja pieca rozpływowego. Kluczowe czynniki obejmują:

• Odpowiednia długość strefy grzewczej

• Stabilna konstrukcja przepływu powietrza

• Sprawdzona równomierność temperatury na całej szerokości i długości deski

Krótkoterminowe wyniki testów mogą wydawać się akceptowalne, ale długoterminowa spójność decyduje o prawdziwym sukcesie produkcyjnym.

6. Strategia inspekcji: AOI i SPI w liniach LED SMT

6.1 Typowe wady montażu PCB LED

Wady LED SMT różnią się od tych w gęstej elektronice użytkowej. Typowe problemy obejmują:

• Nieprawidłowe ustawienie lub przechylenie diody LED

• Niewystarczająca lub nadmierna ilość lutowia

• Błędy polaryzacji

• Brakujące komponenty

Strategie inspekcji powinny być dostosowane do tego typu defektów, a nie do ogólnych wymagań dotyczących płytek drukowanych o dużej gęstości.

6.2 Konfiguracja AOI dla zastosowań LED

Automatyczna kontrola optyczna (AOI) jest szeroko stosowana w liniach LED SMT. Efektywne konfiguracje AOI skupiają się na:

• Dokładność pozycji diody LED

• Kształt złącza lutowanego zamiast wykrywania mikrodefektów

• Wysoka prędkość kontroli bez niepotrzebnej złożoności

Zbyt złożone programowanie AOI często zwiększa koszty bez poprawy wydajności.

Prawidłowa kontrola AOI zespołu PCB LED powinna koncentrować się na wyrównaniu, polaryzacji i wyglądzie lutowia, a nie na zbyt skomplikowanej klasyfikacji defektów.

6.3 Koszt a jakość: ile kontroli wystarczy?

Nie każda fabryka LED potrzebuje od pierwszego dnia pełnego pokrycia SPI i AOI. Praktyczne podejście to:

• Zacznij od AOI, aby sprawdzić umiejscowienie i polaryzację

• Wprowadź SPI w miarę wzrostu wymagań dotyczących wielkości lub jakości

Inwestycje w inspekcje powinny rosnąć wraz ze skalą produkcji i oczekiwaniami klientów.

7. Skalowalność i planowanie kosztów linii produkcyjnych LED SMT

7.1 Początki na małą skalę a planowanie ekspansji

Wielu producentów diod LED zaczyna od pojedynczej linii SMT. Kluczem jest zapewnienie, że początkowa konfiguracja:

• Nie ogranicza przyszłej rozbudowy

• Umożliwia płynną integrację dodatkowego wyposażenia

• Zapobiega przedwczesnemu starzeniu się

Planowanie modułowe zmniejsza ryzyko i chroni inwestycje kapitałowe.

7.2 Który sprzęt powinien być przyszłościowy

W liniach LED SMT niektóre urządzenia korzystają z wyższej specyfikacji początkowej:

• Piece rozpływowe o stabilnych parametrach cieplnych

• Drukarki o dużej stabilności mechanicznej

• Systemy transportowe zdolne do przenoszenia dłuższych desek

Inne elementy, takie jak głębokość inspekcji lub prędkość umieszczania, często można później ulepszyć.

7.3 Unikanie nadmiernych inwestycji w linie LED SMT

Zawyżenie specyfikacji sprzętu może być równie problematyczne, jak niedoinwestowanie. Typowe błędy to:

• Kupowanie nadmiernej prędkości dla prostych układów LED

• Inwestowanie w inspekcję wykraczającą poza rzeczywiste potrzeby

• Kopiowanie konfiguracji SMT smartfona bez regulacji

Zrównoważone planowanie zapewnia optymalną wydajność kosztową w całym cyklu życia produktu.

8. Najczęstsze błędy przy wyborze linii SMT do produkcji oświetlenia LED

Niektóre powtarzające się błędy obejmują:

• Przedkładanie prędkości nad stabilność

• Niedocenianie wpływu konsystencji termicznej

• Ignorowanie wyzwań związanych z obsługą długich płytek PCB

• Traktowanie LED SMT jak montażu elektroniki użytkowej

Unikanie tych błędów na wczesnym etapie pozwala zaoszczędzić znaczne koszty i stres operacyjny w późniejszym czasie.

W przypadku producentów poszukujących długoterminowej stabilności kompletna linia produkcyjna SMT do oświetlenia LED powinna być zaprojektowana jako zintegrowany system, a nie zbiór pojedynczych maszyn.

Wniosek: Budowa stabilnej, skalowalnej i niezawodnej linii produkcyjnej LED SMT

Wybór odpowiedniej linii produkcyjnej SMT do produkcji oświetlenia LED wymaga zmiany sposobu myślenia. Sukcesu nie definiuje maksymalna prędkość ani najniższy koszt początkowy, ale długoterminowa spójność, niezawodność i skalowalność.

Dobrze zaprojektowana linia LED SMT zapewnia:

• Stabilna jakość lutowania

• Stała wydajność świetlna

• Mniejsze ryzyko poprawek i gwarancji

• Zrównoważony rozwój produkcji

Koncentrując się na rzeczywistych wymaganiach procesowych, a nie na głównych specyfikacjach, producenci diod LED mogą z pewnością budować linie produkcyjne SMT, które z pewnością zaspokoją zarówno bieżące potrzeby, jak i przyszłą ekspansję.
