W wielu projektach związanych z produkcją energoelektroniki decyzja dotycząca linii SMT ma tylko jedną realną szansę na słuszność. Konsekwencje błędnej konfiguracji często nie pojawiają się natychmiast. Zamiast tego pojawiają się spokojnie miesiące, a nawet lata później – w wyniku spadającej wydajności, niestabilnej jakości lutowia, częstszych przeróbek i rosnących zysków z pola.
Dlatego wybór linii produkcyjnej SMT do energoelektroniki PCBA zasadniczo różni się od wyboru linii do elektroniki użytkowej lub produktów komunikacyjnych.
W produkcji energoelektroniki celem nie jest osiągnięcie najwyższej prędkości umieszczania ani najniższej inwestycji początkowej. Prawdziwym celem jest zbudowanie systemu produkcyjnego, który może działać stabilnie pod obciążeniem termicznym, obsługiwać ciężkie komponenty o dużej mocy i utrzymywać stałą jakość przez długi cykl życia produktu.
Obwody PCBA elektroniki mocy są szeroko stosowane w zasilaczach przemysłowych, systemach magazynowania energii, napędach silników, urządzeniach do ładowania pojazdów elektrycznych, falownikach energii odnawialnej i automatyce przemysłowej. Produkty te zazwyczaj obejmują grube płytki PCB, duże obszary miedziane, ścieżki wysokoprądowe i urządzenia mocy, takie jak tranzystory MOSFET, IGBT, transformatory i duże kondensatory elektrolityczne. Jakakolwiek słabość w jakości lutowania, kontroli termicznej lub stabilności mechanicznej może prowadzić do wczesnych awarii, zagrożeń bezpieczeństwa lub kosztownych zwrotów w terenie.
Dla producentów, inżynierów i zespołów zakupowych wybór niewłaściwej linii SMT często skutkuje ukrytymi kosztami długoterminowymi: częstymi przeróbkami, niestabilnymi wydajnościami, dryfowaniem procesu, a nawet wymuszonym przeprojektowaniem linii w przypadku skalowania produkcji. Artykuł ten zapewnia praktyczne, zorientowane na decyzje ramy wyboru linii SMT specjalnie dla energoelektroniki PCBA, koncentrując się na niezawodności, skalowalności i całkowitej wydajności cyklu życia, a nie na wskaźnikach krótkoterminowych.
Przed omówieniem wyboru sprzętu ważne jest, aby zrozumieć, dlaczego energoelektronika PCBA stawia wyższe wymagania liniom produkcyjnym SMT niż typowe produkty elektroniczne.
W płytkach elektroniki mocy powszechnie stosuje się płytki PCB o grubości 2,0–3,2 mm lub większej, często w połączeniu z grubymi warstwami miedzi. Właściwości te znacząco wpływają na wymianę ciepła podczas lutowania rozpływowego. W porównaniu z cienkimi konsumenckimi płytkami PCB, grube płytki nagrzewają się wolniej i schładzają mniej równomiernie, co zwiększa ryzyko niedostatecznego zwilżenia lutu, zimnych połączeń lub nadmiernych gradientów termicznych.
W przeciwieństwie do produktów mobilnych lub IoT zdominowanych przez małe komponenty chipowe, PCBA elektroniki mocy obejmują duże pakiety, takie jak DPAK, urządzenia z serii TO, moduły mocy, transformatory i wysokie kondensatory. Komponenty te stwarzają wyzwania w zakresie stabilności typu pick-and-place, wyboru dyszy, dokładności umieszczania i ruchu po umieszczeniu przed zestaleniem lutu.
Produkty energoelektroniki są często projektowane do ciągłej pracy przez 5–10 lat lub dłużej. Oznacza to, że niezawodność połączenia lutowanego, odporność na cykle termiczne i długoterminowa spójność procesu są znacznie ważniejsze niż krótkotrwała wydajność. Marginalny proces SMT, który wydaje się akceptowalny na etapie początkowej produkcji, może z czasem stać się poważnym problemem.
Wiele płytek PCBA do elektroniki mocy wymaga połączenia procesów SMT i przewlekanych (THT). Duże transformatory, złącza wysokoprądowe i komponenty mechaniczne są często instalowane po ponownym przepływie SMT, co sprawia, że konieczne jest wczesne planowanie układu linii i integracja procesu.
Kluczowy wniosek dla energoelektroniki SMT:
W energoelektronice SMT nie chodzi o prędkość. Chodzi o stabilność procesu, kontrolę termiczną i długoterminową niezawodność. Właśnie dlatego projektowanie procesów na poziomie systemu ma większe znaczenie niż specyfikacje poszczególnych maszyn.
Jednym z najczęstszych błędów w doborze linii SMT jest wybór sprzętu w oparciu wyłącznie o maksymalną prędkość znamionową, a nie o rzeczywiste potrzeby produkcyjne.
W przypadku centrów badawczo-rozwojowych, start-upów lub producentów wytwarzających niestandardowe produkty energoelektroniki w małych partiach elastyczność jest ważniejsza niż poziom automatyzacji. Częste zmiany produktu, interwencje ręczne i dostosowania techniczne są normalne.
Zalecane cechy:
Półautomatyczna lub modułowa linia SMT
Łatwe przełączanie programów i konfiguracja
Silna dostępność inżynieryjna
Niższe inwestycje kapitałowe i jasne ścieżki modernizacji
Ten typ konfiguracji umożliwia szybką iterację bez blokowania producenta w zbyt dużym sprzęcie, który pozostaje niewykorzystany.
Wielu producentów energoelektroniki działa głównie w zakresie średnich wolumenów, takich jak zasilacze przemysłowe lub tablice sterujące magazynowania energii. W tym scenariuszu stabilność, spójność plonów i przewidywalna wydajność mają znacznie większe znaczenie niż maksymalna prędkość umieszczania.
Zalecane cechy:
W pełni automatyczna linia inline SMT
Zrównoważona szybkość i dokładność umieszczania
Stabilna wydajność cieplna rozpływu
Inspekcja inline w celu kontroli procesu
Producenci wchodzący na szybko rozwijające się sektory, takie jak infrastruktura pojazdów elektrycznych czy energia odnawialna, muszą zaplanować przyszłą ekspansję. Wybór linii SMT bez skalowalności często skutkuje kosztownymi przeprojektowaniami i późniejszymi przerwami w produkcji.
Zalecane cechy:
Modułowa konstrukcja linii
Zarezerwowane miejsce na stacje AOI, rentgenowskie i buforowe
Standaryzowane interfejsy mechaniczne i programowe
Zgodność danych dla integracji na poziomie linii
Kluczowy wniosek dla energoelektroniki SMT:

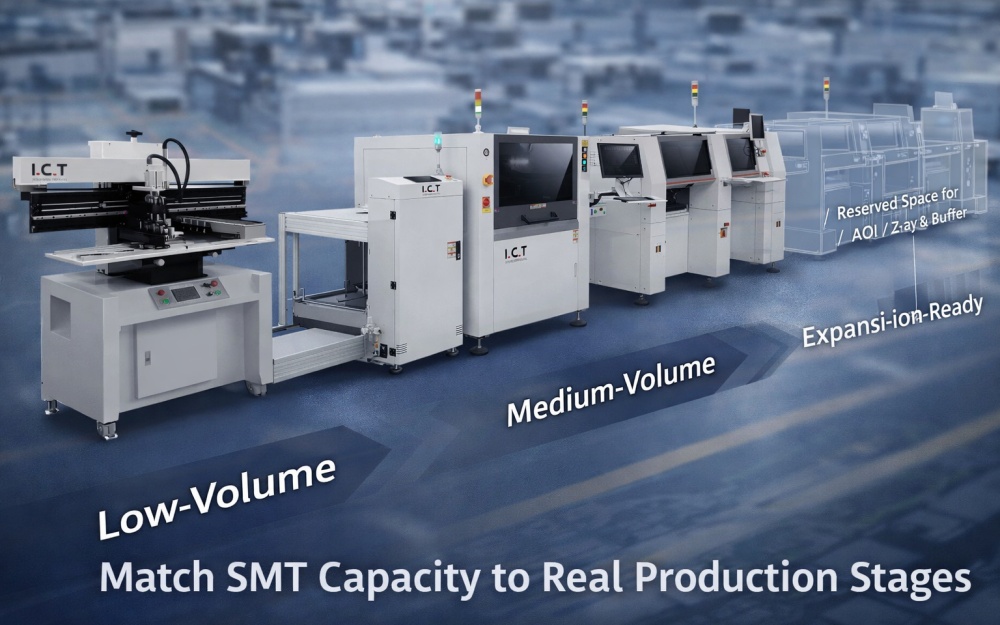

Wydajność SMT powinna odpowiadać rzeczywistym etapom produkcji, a nie optymistycznym prognozom. W tym przypadku planowanie linii na poziomie rozwiązania zapewnia znacznie większą wartość niż indywidualny zakup maszyn.

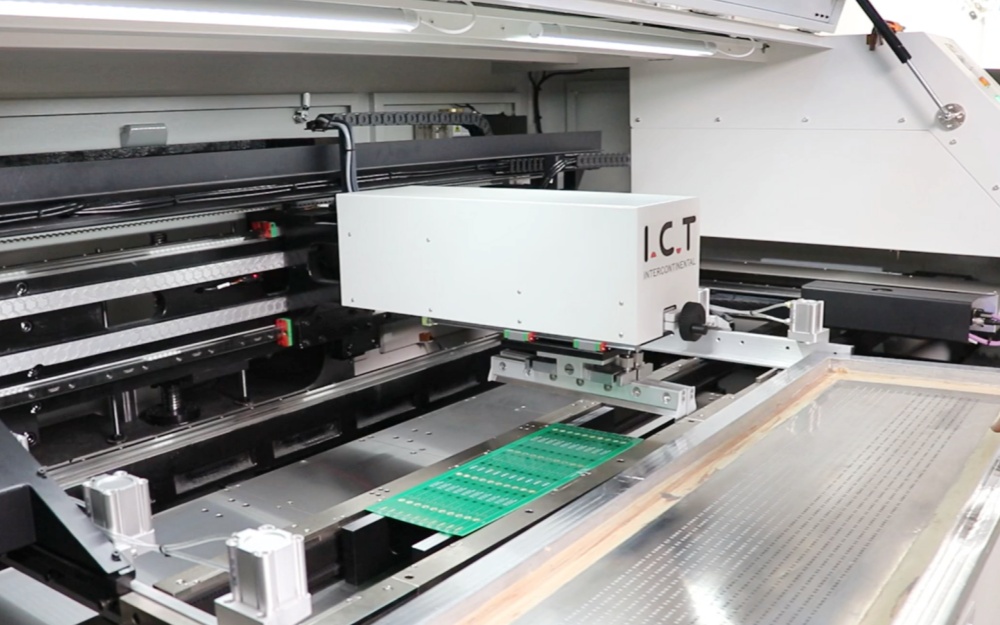

W energoelektronice SMT druk pasty lutowniczej ma nieproporcjonalny wpływ na niezawodność produktu końcowego. Duże podkładki, grube deski i duża masa termiczna wzmacniają wszelkie niespójności wprowadzone na tym etapie.
Grube płytki PCB wymagają mocnych i elastycznych systemów wsparcia podczas drukowania. Niewystarczające wsparcie może prowadzić do ugięcia płyty, nierównomiernego odkładania się pasty i nieprawidłowego ustawienia szablonu i podkładek.
Kluczowe kwestie:
Sztywna platforma drukarki
Elastyczne i regulowane kołki podtrzymujące PCB
Stabilne mocowanie i wyrównywanie szablonu
Urządzenia zasilające często wykorzystują duże pola lutownicze, które są bardzo wrażliwe na zmiany objętości pasty. Nadmiar pasty zwiększa ryzyko wystąpienia mikcji, podczas gdy niewystarczająca ilość pasty zmniejsza wytrzymałość stawów. Stabilny i powtarzalny proces drukowania to jeden z najskuteczniejszych sposobów ograniczenia dalszych defektów i poprawek.
Kluczowy wniosek dla elektroniki mocy SMT:
Stabilność drukowania jest znacznie ważniejsza niż prędkość drukowania.

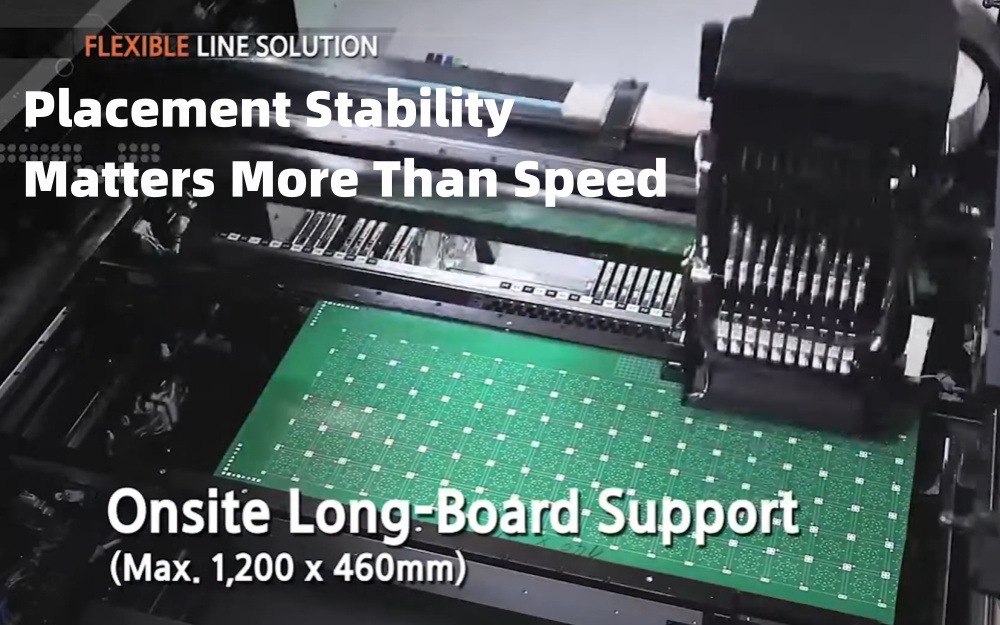

Maszyny typu pick-and-place do elektroniki mocy PCBA muszą stawiać na stabilność rozmieszczenia i możliwość obsługi komponentów, a nie na maksymalną liczbę komponentów na godzinę.
System pośrednictwa powinien wspierać:
Dysze o dużym obciążeniu
Stabilny odbiór nieregularnych paczek
Kontrolowana siła umieszczania
Minimalne wibracje podczas ruchu
Obwody PCBA elektroniki mocy często łączą komponenty o drobnej podziałce z urządzeniami o dużej mocy. System umieszczania musi obsługiwać tę różnorodność bez częstych ręcznych regulacji i kompromisów w procesie.
Elastyczne konfiguracje podajników i intuicyjne programowanie znacznie zmniejszają obciążenie pracą inżynierską i ryzyko błędów w konfiguracji.
Kluczowy wniosek dla elektroniki mocy SMT:
Nieco wolniejszy, ale bardziej stabilny proces umieszczania prawie zawsze zapewnia wyższą długoterminową wydajność.

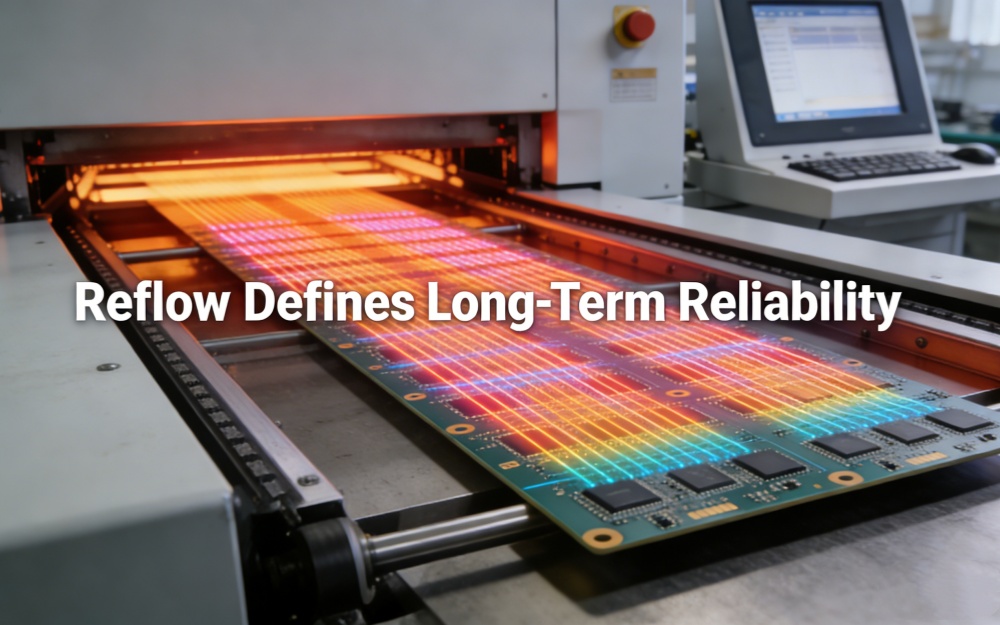

W energoelektronice SMT lutowanie rozpływowe jest często najbardziej niedocenianym czynnikiem ryzyka podczas planowania linii.
Linie mogą przejść wstępne testy akceptacyjne, ale później mogą wykazywać niestabilną ilość pustych przestrzeni lub niespójną jakość lutowania. W wielu przypadkach podstawową przyczyną nie są materiały ani komponenty, ale niewystarczający margines termiczny w projekcie procesu rozpływu.
Grube płyty i duże elementy wymagają silnego i równomiernego przekazywania ciepła.
Kluczowe wymagania:
Wiele stref grzewczych
Silna zdolność kompensacji termicznej
Stabilna konstrukcja przepływu powietrza
Powtarzalna kontrola temperatury w długich seriach produkcyjnych
Precyzyjne i powtarzalne profilowanie temperatury gwarantuje, że połączenia lutowane spełniają wymagania niezawodności w przypadku różnych projektów płytek i partii produkcyjnych.
W przypadku połączeń lutowanych o dużej mocy utlenianie i puste przestrzenie znacząco wpływają na przewodność cieplną i parametry elektryczne. Zoptymalizowane profile termiczne i, jeśli to konieczne, kontrolowana atmosfera pomagają ograniczyć to ryzyko.
Kluczowy wniosek dla elektroniki mocy SMT:
Wydajność rozpływu w dużej mierze definiuje długoterminową niezawodność produktu.

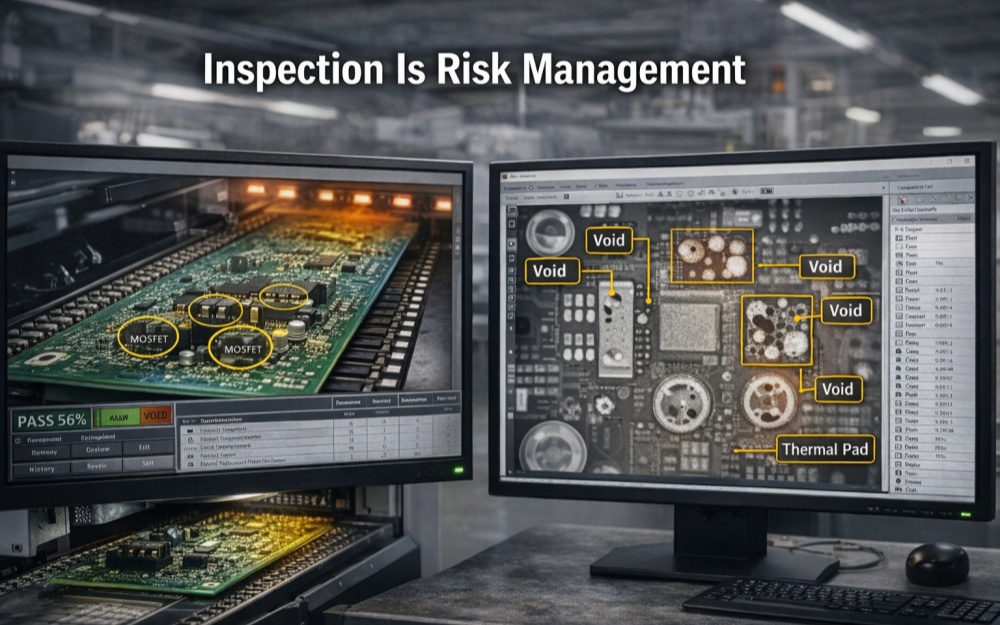

Inspekcja nie jest opcjonalna w przypadku energoelektroniki SMT – jest narzędziem zarządzania ryzykiem.
SPI wykrywa problemy z drukowaniem, zanim rozprzestrzenią się na całą linię, znacznie ograniczając liczbę poprawek i odpadów.
AOI identyfikuje błędy umiejscowienia, problemy z polaryzacją i widoczne defekty lutowania. W przypadku energoelektroniki strategia inspekcji powinna skupiać się na obszarach wysokiego ryzyka, a nie po prostu na pełnym pokryciu.
Kontrola rentgenowska jest szczególnie cenna przy wykrywaniu pustych przestrzeni i ukrytych wad lutowniczych w urządzeniach zasilających i dużych podkładkach termicznych.
Kluczowy wniosek z energoelektroniki SMT:
Sprzęt inspekcyjny powinien być umieszczony tam, gdzie zapewnia największą redukcję ryzyka.
Decyzje dotyczące układu linii często mają większy wpływ długoterminowy niż decyzje dotyczące poszczególnych marek sprzętu.
Dobrze zaprojektowana linia SMT energoelektroniki powinna umożliwiać:
Łatwy dostęp konserwacyjny
Buforowanie procesu
Przyszłe inspekcje lub uzupełnienia procesów
Planowanie procesów THT po SMT na wczesnym etapie pozwala uniknąć wąskich gardeł i późniejszego nieefektywnego przepływu materiałów.
Kluczowy wniosek dla elektroniki mocy SMT:
Dobrze zaplanowany układ chroni długoterminową stabilność produkcji i elastyczność modernizacji.

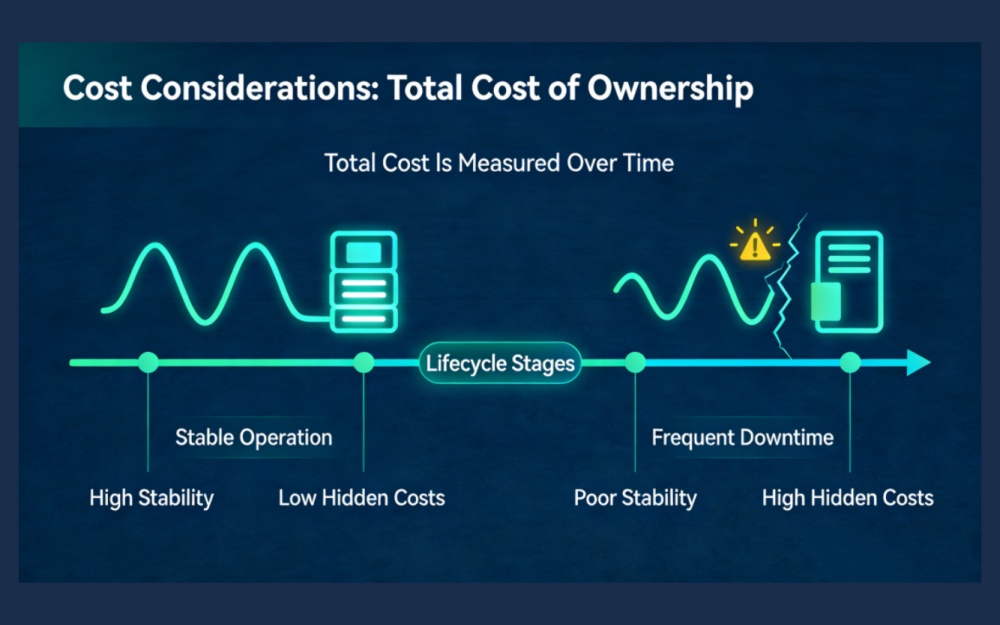

Ocena linii SMT wyłącznie na podstawie ceny zakupu często prowadzi do wyższych kosztów długoterminowych.
Całkowity koszt posiadania powinien obejmować:
Konserwacja i części zamienne
Zużycie energii
Szkolenia i wsparcie inżynieryjne
Stabilność plonów w czasie
Modułowe i skalowalne konstrukcje chronią inwestycję, umożliwiając stopniową modernizację zamiast całkowitej wymiany linii.
Kluczowy wniosek dla energoelektroniki SMT:
Najbardziej ekonomiczna linia SMT to ta, która pozostaje produktywna i stabilna przez cały cykl życia.
Nawet najlepszy sprzęt może zawieść, jeśli wsparcie dostawcy jest niewystarczające.
Kluczowe kryteria oceny:
Doświadczenie w zastosowaniach związanych z energoelektroniką
Dostępność wsparcia technicznego i szkoleń
Sprawdzone procesy instalacji i uruchomienia
Przejrzysta struktura odpowiedzi serwisu
Kluczowy wniosek dla elektroniki mocy SMT:
W przypadku złożonych zastosowań o wysokiej niezawodności możliwości dostawcy są równie ważne jak możliwości maszyn.
Wybór linii SMT dla energoelektroniki PCBA nie jest prostym zakupem sprzętu. Jest to strategiczna decyzja produkcyjna, która wpływa na niezawodność produktu, stabilność operacyjną i przyszłą skalowalność.
Dla większości producentów prawdziwym wyzwaniem nie jest zakup maszyn, ale przełożenie cech produktu – takich jak masa termiczna, skład komponentów i cele w zakresie niezawodności – na stabilny, skalowalny system produkcyjny.
Dobrze zaprojektowana linia SMT do elektroniki mocy nie goni za maksymalną prędkością. Zapewnia stałą wydajność w wymagających warunkach, rok po roku.
Przed sfinalizowaniem jakiejkolwiek inwestycji przeprowadzenie zorganizowanego przeglądu technicznego — obejmującego zachowanie termiczne produktu, skład komponentów i długoterminowe ograniczenia związane z rozszerzalnością — może znacznie zmniejszyć ryzyko operacyjne i chronić jakość produktu przez cały cykl życia.
W niektórych przypadkach możliwa jest częściowa adaptacja, ale rzadko jest ona optymalna. Linie SMT elektroniki użytkowej są zazwyczaj zoptymalizowane pod kątem cienkich płytek, małych komponentów i dużej prędkości umieszczania. Obwody PCBA do elektroniki mocy wprowadzają grubsze płytki, większą masę termiczną i cięższe komponenty, które często przekraczają marginesy mechaniczne i termiczne linii przeznaczonych dla konsumentów. Dostosowanie takich linii może prowadzić do niestabilności procesów i większego ryzyka długoterminowego.
Kwestie związane z ponownym przepływem należy uwzględnić na najwcześniejszym etapie planowania. Grubość płytki, masa miedzi, masa termiczna komponentów i niezawodność połączeń lutowanych bezpośrednio wpływają na wybór pieca rozpływowego i układ linii. Traktowanie rozpływu jako kolejnego szczegółu często skutkuje niewystarczającym marginesem termicznym, który jest trudny do późniejszej korekty.
Nie zawsze. Podczas gdy przepływ azotu lub próżni może zmniejszyć utlenianie i powstawanie pustych przestrzeni w niektórych zastosowaniach dużej mocy, wiele płytek PCBA do elektroniki mocy może osiągnąć akceptowalną niezawodność dzięki dobrze zaprojektowanym profilom przepływu powietrza. Decyzja powinna opierać się na rozmiarze podkładki termicznej, tolerancji pustych przestrzeni i wymaganiach dotyczących niezawodności, a nie na założeniach domyślnych.
Inspekcja powinna opierać się na ryzyku, a nie na zasięgu. Połączenia lutowane wysokiego ryzyka — takie jak urządzenia zasilające, podkładki termiczne i ścieżki wysokoprądowe — przynoszą największe korzyści dzięki głębszej kontroli, w tym w razie potrzeby prześwietleniu rentgenowskiemu. Stosowanie maksymalnej kontroli każdego komponentu często wydłuża czas cyklu bez proporcjonalnej redukcji ryzyka.
Typowe wskaźniki obejmują niespójny współczynnik pustki, wrażliwość na zmiany małych profili, wahania wydajności w zależności od zmiany i wady połączeń lutowniczych, które pojawiają się po długotrwałej produkcji, a nie podczas wstępnych prób. Objawy te często wskazują na marginalną zdolność przepływu powietrza lub ograniczenia przepływu powietrza.
Śledzenie danych staje się coraz ważniejsze, gdy produkty energoelektroniki trafiają do zastosowań regulowanych lub krytycznych dla bezpieczeństwa. Rejestrowanie kluczowych parametrów procesu – takich jak jakość druku, dokładność rozmieszczenia i profile przepływu – pomaga zidentyfikować pierwotne przyczyny w przypadku pojawienia się problemów i wspiera długoterminową kontrolę procesu oraz audyty klientów.
Tak. Nawet jeśli obecne wolumeny są stabilne, portfolio produktów energoelektroniki często ewoluuje w kierunku wyższej gęstości mocy lub bardziej rygorystycznych wymagań w zakresie niezawodności. Rezerwowanie przestrzeni fizycznej i kompatybilności systemu na potrzeby przyszłych inspekcji, buforowania lub modernizacji procesów znacznie zmniejsza ryzyko zakłóceń i ponownych inwestycji.
