T650
I.C.T
SMT Coating Spraying Gluing Machine for PCB LED
| Ilość： | |
|---|---|
| Maszyna do powlekania ICT SMT do diod LED PCB
Maszyna do powlekania ICT smt do diod LED PCB wyznacza standardy w zakresie prostego i wydajnego powlekania PCBA w polach LED. Oferuje łatwe tworzenie programów i szybką zmianę ustawień linii w celu uzyskania najlepszych wyników we wszystkich kierunkach. Użytkownicy edytują dowolną ścieżkę natryskiwania, a główny interfejs pięknie ją wyświetla. Ścieżki biegowe można odzwierciedlać, układać w szyki i kopiować — w przypadku wielu tablic można je edytować dla szybkiej wygody.
Automatycznie zlicza i wyświetla dane produkcyjne, moc wyjściową, czas pracy pojedynczego produktu itp. Szeroko stosowany w napędach, sterowaniu przemysłowym, diodach LED, elektronice samochodowej, komunikacji, oprzyrządowaniu, elektronice użytkowej, urządzeniach elektronicznych, wojsku, czyrakach medycznych, maszyna do powlekania smt do diod LED PCB spełnia różne potrzeby. Jako selektywna maszyna do powlekania konforemnego zapewnia dokładny transport kolejowy.
| Funkcja
System transmisji
Układ przekładni w maszynie do powlekania smt do diod led PCB posiada platformę roboczą o wysokiej wytrzymałości, zapewniającą stabilność maszyny. Wykorzystuje importowane serwosilniki i sterowniki. Moduł serwosilnika + szyny ślizgowej zapewnia powtarzalność i dokładność X/Y/Z. Unikalna osłona przeciwpyłowa utrzymuje pręt gwintowany i szynę ślizgową w czystości, co ogranicza konserwację. Wysoce elastyczny łańcuch zbiorników porządkuje i pięknie organizuje każdy rurociąg. Skraca to przestoje, obsługuje ciągłe przebiegi i obniża koszty. W maszynie do klejenia natryskowego do płytek PCB zapewnia jednolite warstwy, zwiększając wydajność o 15%. Pasuje do wymagających konfiguracji LED.
System transportu
System transportowy maszyny do powlekania smt do płytek PCB wykorzystuje unikalny przenośnik łańcuchowy, aby zapobiec sklejaniu się PCB. Silnik kontroluje prędkość i precyzyjnie się zatrzymuje. Zacisk cylindra zapewnia, że płytka drukowana nie będzie się przesuwać podczas pracy. Szerokość szyny prowadzącej reguluje się półautomatycznie, co ułatwia wsiadanie/wysiadanie. Szyna z łańcuchami i profilami utrzymuje ciężką płytkę drukowaną bez deformacji. Zwiększa wydajność o 25%, zmniejsza liczbę defektów. Integruje się z urządzeniami ładującymi/rozładowującymi w maszynie do selektywnego powlekania konforemnego. Zmiany bez użycia narzędzi i brak zacięć w przypadku produkcji diod LED o dużej mieszalności. Czujniki bezpieczeństwa gwarantują zero wypadków.
System powłokowy
System sterowania maszyną do powlekania smt do płytek PCB przyjmuje rozsądny układ ze standardowymi etykietami dla łatwej kontroli i konserwacji. Precyzyjne elementy sterujące serwomechanizmem zapewniają stabilną pracę. Konstrukcja rozpraszania ciepła wykorzystuje konwekcyjne chłodzenie powietrza. Tryb PC+płyta sterująca znacznie poprawia stabilność. Monitoring w czasie rzeczywistym łączy MES. Utrzymuje błędy poniżej 0,5% w maszynie do klejenia natryskowego i klejenia płytek PCB. Zdalne rozwiązywanie problemów oszczędza czas. Koordynuje lampy/zawory w celu zapewnienia ochrony IP67. Oszczędza 20% energii.
System sterowania
System operatora tworzy nowe programy w czasie krótszym niż 10 minut, a zmiany w czasie krótszym niż 2 w systemie Windows 10. Przyjazne oprogramowanie uczy i pokazuje ścieżki na żywo. Wizja CCD jest dostępna jako opcja. Platforma dostosowuje się do wszystkich użytkowników. Ułatwia to codzienne użytkowanie maszyny do klejenia natryskowego i powlekania PCB.
System operatora
System operatora w maszynie do powlekania smt do płytek PCB tworzy nowy program w <10 minut, zmiana w ciągu <2 minut, Windows 10. Przyjazne dla użytkownika oprogramowanie zawiera funkcję nauczania i nawigacji. Wyświetlanie ścieżki roboczej w czasie rzeczywistym sprawia, że obsługa jest prosta i intuicyjna. Widzenie CCD jest opcją. Platformę operacyjną można regulować, aby elastycznie dostosować się do różnych operatorów. Skraca szkolenie do jednej zmiany w maszynie do selektywnego powlekania konforemnego. Obsługa wielu języków, tutoriale dla globalnych zespołów LED. Ekran dotykowy minimalizuje błędy.
Zaawansowany system powlekania z podwójnym zaworem
System powlekania w maszynie do powlekania smt do diod led PCB wykorzystuje konstrukcję podwójnego zaworu dla bardziej złożonych PCBA i scenariuszy zastosowań. Modułowa konstrukcja umożliwia szybką wymianę różnych korpusów zaworów dla różnych produktów. Opcjonalna oś U i nachylenie, łatwe powlekanie nawet w przypadku złożonych PCBA. Wbudowana lampa UV zapewnia intuicyjny wizualny stan pracy. Widzenie CCD jest opcją. H-808 do drobnych punktów (<50 mikronów) w diodach LED/małym rozprysku. Wentylatory H-818 200mm przy 500mm/s. H-828 przepływa z szybkością 10 ml/min. Zmniejsza ilość odpadów o 20-30%, niska zawartość LZO. IP67 w maszynie do powlekania selektywnego.
| Specyfikacja
| Selektywne komputery konformalne | ||||
| Model | ICT-T550 | ICT-T550U | ICT-T600 | ICT-T650 |
| Liczba zaworów | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 1, zawór precyzyjny 1 głowa) | 2 (głowica zaworu atomizującego 2) | 4 (zawór atomizujący 2 głowice, zawór precyzyjny 2 głowice) |
| Metoda kontroli | PC + karta kontroli ruchu | |||
| Liczba wrzecion | X, y, z | X, y, z, u | X, y, z | X, y, z |
| Rozmiar PCB | 50*50 ~ 450*460 mm | |||
| Napęd wrzecionowy | Zaimportowany silnik serwo + moduł śruby kulowej | |||
| Automatyczne czyszczenie zaworów | z zbiornikiem ciśnieniowym 5L | |||
| Zasilacz | AC 220 V ± 10%, 50/60 Hz, 2,2 kW | |||
| Wymiar | L910*W1600*H1700 mm | |||
| Waga netto | 1000 kg | |||

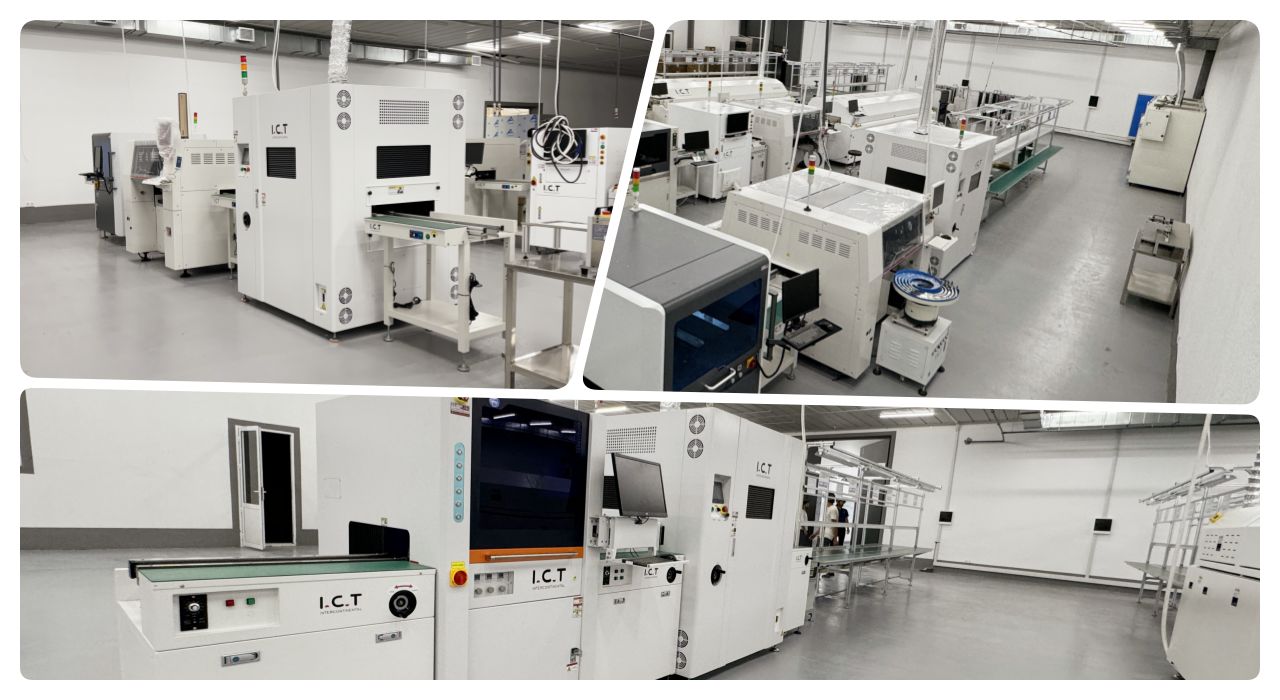

| do powlekania Lista wyposażenia linii
Nasza linia powłok PCBA oferuje zaawansowane narzędzia do wydajnej i precyzyjnej ochrony płytek drukowanych. W pełni zautomatyzowana linia do powlekania obejmuje maszynę do powlekania selektywnego zapewniającą dokładne nakładanie, piec do utwardzania zapewniający trwałe wykończenia, AOI do kontroli jakości, podnośnik i flipper zapewniający płynną obsługę oraz system przenośników zapewniający płynną produkcję.
Ta wysokiej jakości linia do powlekania PCBA zapewnia stabilną pracę, niezawodną powłokę pyłoszczelną, wodoodporną i przeciwwybuchową, spełniając różnorodne potrzeby przemysłu. Dzięki modułowej konstrukcji i globalnemu wsparciu ze strony ICT zwiększa wydajność zadań związanych z powłokami ochronnymi.
| Nazwa produktu | Cel w linii do powlekania PCBA |
|---|---|
Nakłada precyzyjne powłoki ochronne na płytki drukowane, zapewniając ochronę przed kurzem, wodoodpornością i eksplozją. | |
Utwardza powłoki światłem IR lub UV, zapewniając trwałą i silną ochronę. | |
Płynnie transportuje płytki drukowane przez linię powlekania, zapewniając wydajne przetwarzanie. | |
Dostarcza i przechowuje PCB dla linii produkcyjnej, zapewniając płynne wejście i wyjście. | |
| Powłoka konforemna AOI | Sprawdza jakość powłoki i wykrywa defekty, aby zapewnić wysokie standardy. |
| Film o sukcesie klienta
Na filmie nasz inżynier odwiedza europejskiego producenta deski rozdzielczej. Nabyli pełną linię z maszyną do powlekania smt do diod led PCB, ładowarką, piecem UV, urządzeniem odciążającym, lutowaniem na fali, AOI. Instaluje, debuguje w celu uzyskania optymalnej wydajności. Szkolenia w zakresie obsługi/konserwacji/rozwiązywania problemów. Próby rozwiązują wyzwania, optymalizują procesy, poprawiają wydajność/jakość. Umożliwia produkcję wysokiej jakości w najkrótszym czasie. Pokazuje precyzyjne natryskiwanie płytek samochodowych, szybkie programowanie, bezproblemową integrację z maszyną do natryskiwania powłok i klejenia płytek PCB, co zapewnia niezawodność diod LED.
| Usługi i szkolenia
ICT zapewnia instalację/debugowanie/konserwację maszyny do powlekania smt na diody PCB. Inżynierowie oferują szkolenia operacyjne: podstawowa obsługa, wskazówki dotyczące konserwacji, rozwiązywanie typowych problemów. Szybka reakcja na problemy produkcyjne. Wsparcie na miejscu zapewnia płynną produkcję próbną. Dostępna pomoc zdalna. Zapas części zamiennych. Audyty optymalizują maszynę do powlekania selektywnego w technologii LED. Kursy odświeżające. Ulepszenia materiałów. Gwarantuje przestoje <1% i wysoki zwrot z inwestycji w 72 krajach.
| Co mówią klienci
Klienci chwalą inżynierów za fachową instalację i szybkie naprawy w Europie. maszyna do powlekania smt do diod LED PCB zapewnia równomierną powłokę na deskach rozdzielczych, wydajność 99,9%. Bezpieczne opakowanie przetrwa wysyłkę. Reakcje <12 godzin zapobiegają przestojom. Zamiana zaworów, zmiana cięcia o 80%, zwiększenie mocy wyjściowej. „Najlepsza maszyna do klejenia natryskowego i klejenia płytek PCB — niezawodna” – mówi lider. Wydłuża żywotność tablicy LED w trudnych warunkach.
| Certyfikaty i standardy
Maszyna do powlekania SMT do płytek PCB posiada certyfikaty CE, RoHS, ISO9001. Patenty na kluczowe technologie, takie jak zawory modułowe. Każda jednostka przechodzi 72-godzinne wygrzewanie, testy dokładności i kompatybilności. Standardy IPC-A-610, pełna identyfikowalność. Audyty zewnętrzne potwierdzają <0,1% wad. Zapewnia bezpieczną, ekologiczną pracę selektywnej maszyny do powlekania konforemnego w sektorach LED/auto. Zmniejsza ryzyko na całym świecie.
| O firmie i fabryce ICT
Od 2012 r. ICT posiada dział badawczo-rozwojowy/produkcyjny o powierzchni 12 000 m². 89 pracowników, w tym 20 inżynierów, fundusze o wartości 30 mln USD, 8 oddziałów. Obsługuje ponad 1600 klientów w 72 krajach dzięki rozwiązaniom SMT 0-1: analiza, planowanie, sprzęt, szkolenia, optymalizacja. Rygorystyczne systemy jakości, 100% kontrola, montaż w pomieszczeniu czystym. Obejmuje PCBA, SMT, DIP, powlekanie, roboty. Globalizacja i lokalizacja tworzą platformę o różnych wartościach w maszynie do powlekania smt dla diod led PCB.
